In diesem Artikel finden Sie Diagramme des Sicherungskastens des Citroën C3 Aircross 2017-2022, erhalten Informationen über die Position der Sicherungspaneele im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).

Citroen C3 Aircross – Sicherungskasten-Schema

Baujahr: 2017, 2018, 2019, 2020, 2021.

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Citroen C3 Aircross sind die Sicherungen F32 (vorne) und F7 (hinten) im unteren Sicherungskasten des Armaturenbretts.

Sicherungen im Armaturenbrett



Zwei Sicherungskästen befinden sich im unteren Teil des Armaturenbretts unter dem Lenkrad.



Zwei Sicherungskästen befinden sich im unteren Teil des Armaturenbretts im Handschuhfach.

Oberer Sicherungskasten



Nummer	Ampere [A]	Beschreibung
F2	10	Beheizte Spiegel.
F3	30	Elektrische Fensterheber mit Impulssteuerung in den Vordertüren.
F4	5	Automatisch anklappbare Spiegel.
F5	30	Elektrische Fensterheber mit Impulssteuerung in den Hintertüren.
F6	25	Beheizte Vordersitze.
F7	15	Elektrische Fensterheber in den Vordertüren.
F8	20	Audioverstärker.
F10	25	Panoramadach.
F12	20	Schiebedach.

Unterer Sicherungskasten



Nummer	Ampere [A]	Beschreibung
F3	5	Anhängerversorgung.
F4	15	Hupe.
F5 – F6	20	Pumpe für vorderen und hinteren Scheibenwischer.
F7	10	12V-Versorgung hinten.
F8	20	Heckscheibenwischer.
F10 – F11	30	Verriegelung/Entriegelung der Türen und des Tankdeckels.
F14	5	Alarm, Telematikmodul.
F27	5	Alarm (Vorbereitung).
F29	20	Radio.
F31	15	Radio (Zubehör Aftermarket).
F32	15	12 V Versorgung vorne.

Sicherungen im Motorraum

Der Sicherungskasten befindet sich im Motorraum, in der Nähe der Batterie.





Nummer	Ampere [A]	Beschreibung
F15	10	Linker Nebelscheinwerfer vorne.
F16	10	Rechter Nebelscheinwerfer vorne.
F18	10	Rechter Abblendscheinwerfer.
F19	10	Linker Abblendscheinwerfer.
F29	40	Frontscheibenwischer.

Sicherungs- und Relaisplan – Citroen C3 Aircross

Gilt für Fahrzeuge der Baujahre:

2022.

Für den Zigarettenanzünder (Steckdosen) im Citroen C3 Aircross sind die Sicherungen F32 (vorne) und F7 (hinten) im unteren Sicherungskasten des Armaturenbretts zuständig.

Sicherungen im Motorraum

Der Sicherungskasten befindet sich im Motorraum, in der Nähe der Batterie.

Nummer	Ampere [A]	Beschreibung
F15	10	Linker Nebelscheinwerfer vorne.
F16	10	Rechter Nebelscheinwerfer vorne.
F18	10	Rechter Fernscheinwerfer vorne.
F19	10	Linker Fernscheinwerfer vorne.
F29	40	Frontscheibenwischer.

Sicherungen im Armaturenbrett

Zwei Sicherungskästen befinden sich im unteren Teil des Armaturenbretts unter dem Lenkrad.

Zwei Sicherungskästen befinden sich im unteren Teil des Armaturenbretts im Handschuhfach.

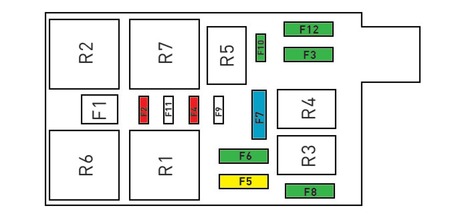

Oberer Sicherungskasten

Nummer	Ampere [A]	Beschreibung
F2	10	Beheizte Rückspiegel.
F3	30	Elektrische Impulsfensterheber in den Vordertüren.
F4	5	Automatisch anklappbare Rückspiegel.
F5	30	Elektrische Impulsfensterheber in den Hintertüren.
F6	25	Beheizte Vordersitze.
F7	15	Elektrische Fensterheber in den Vordertüren.
F8	20	Audioverstärker.
F10	25	Panoramadach.
F12	20	Öffnbares Dach.

Unterer Sicherungskasten

Nummer	Ampere [A]	Beschreibung
F3	5	Anhängerversorgung.
F4	15	Hupe.
F5 – F6	20	Pumpe für vorderen und hinteren Scheibenwischer.
F7	10	12V-Steckdose hinten.
F8	20	Heckscheibenwischer.
F10 – F11	30	Verriegelung/Entriegelung der Türen und des Tankdeckels.
F14	5	Alarm, Telematikmodul.
F27	5	Alarm (Vorbereitung).
F29	20	Radio.
F31	15	Radio (Zubehör Aftermarket).
F32	15	12 V Steckdose vorne.

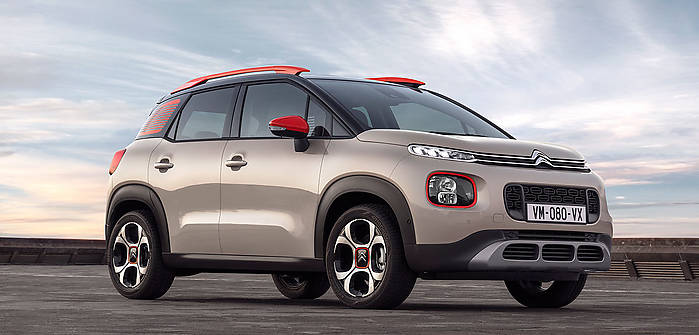

Über Citroen C3 Aircross (2017-2022)

Der Citroen C3 Aircross, der 2017 auf den Markt kam, ist ein kompaktes SUV, das sich durch sein modernes Design und seinen geräumigen Innenraum auszeichnet. Dieses Modell bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die für ihre Effizienz und Zuverlässigkeit bekannt sind. Der C3 Aircross ist mit den neuesten Technologien ausgestattet, wie z.B. Fahrerassistenzsystemen und fortschrittlichen Multimediafunktionen, die den Fahrkomfort und die Sicherheit erhöhen. Dank seiner Flexibilität und Praktikabilität ist er ein ideales Fahrzeug für Stadt- und Langstreckenfahrten.

Sicherungskasten-Schema Citroen C3 Aircross

Diese Seite zeigt das Sicherungskasten-Schema für den Citroen C3 Aircross, das für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und seinen Inhalt zu haben.
