Citroen Relay (2006-2018) – Sicherungskasten

In diesem Artikel finden Sie Sicherungskastendiagramme für den Citroën Relay 2006-2018, Informationen zur Position der Sicherungstafeln im Fahrzeug und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).

Citroen Relay (2006-2014) – Sicherungskastendiagramm

Baujahr: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Die Sicherung des Zigarettenanzünders (Steckdose) im Citroën Relay (2006-2014) ist die Sicherung 15 im Sicherungskasten im Motorraum.

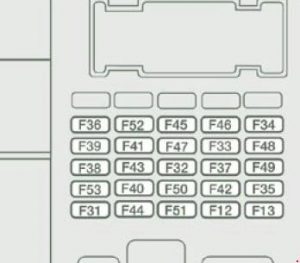

Sicherungen der Armaturenbretttafel auf der Fahrerseite (v1)

Nr.	[A]	Beschreibung
12	7.5	Abblendlichtscheinwerfer rechts
13	7.5	Abblendlichtscheinwerfer links – Scheinwerferhöhenregler
31	7.5	Relaisversorgung
32	10	Innenbeleuchtung Minibus – Warnleuchten
33	15	Pres Sicherung 12 V hinten.
34	–	Nicht verwendet
35	7.5	Rückfahrlichter – Wassersensor im Diesel
36	15	Türverriegelungs- / Entriegelungseinheit
37	7.5	Bremslichtschalter – drittes Bremslicht – Armaturenbrett
38	10	Internes Relais
39	10	Audiosystem – Diagnoseanschluss – Alarmsirene – Programmierbare Zusatzheizungssteuerung
40	15	Entfrostung: Heckscheibe (linke Seite), Spiegel (Beifahrerseite)

41	15	Entfrostung: Heckscheibe (rechte Seite), Spiegel (Fahrerseite)
42	7.5	ABS-Steuerung und -Sensor – ESP-Sensor – Bremslichtschalter
43	30	Scheibenwischermotor vorne
44	20	Zigarettenanzünder – Steckdose vorne 12 V.
45	7.5	Elektrische Schalter für Fenster und Spiegel (Fahrerseite) – Elektrisches Beifahrerfenster
46	–	Nicht verwendet
47	20	Fahrerfenstermotor
48	20	Beifahrerfenstersteuermotor
49	7.5	Regen- / Lichtsensor – Audiosystem – Fahrerfenstersteuermotor – Alarm – Armaturenbrettbedienelemente
50	7.5	Airbag- und Gurtstraffereinheit
51	7.5	Tachograph – Tempomat – Klimaanlagensteuerung
52	7.5	Relais Fahrgastraum
53	7.5	Armaturenbrett – Nebelschlussleuchtenverstärker

Sicherungen am Armaturenbrett auf der Fahrerseite (v2)

Nr.	[A]	Beschreibung
12	7.5	Fernlichtscheinwerfer rechts
13	7.5	Fernlichtscheinwerfer links
31	5	Relaisversorgung
32	7.5	Innenbeleuchtung
33	20	Batteriesensor
34	20	Innenbeleuchtung Minibus – Warnleuchte
36	10	Audiosystem – Diagnoseanschluss – Alarmsirene – Programmierbare Zusatzheizungssteuerung – Klimaanlagensteuerung – Tachograph – Batterie
37	7.5	Bremslichtschalter – drittes Bremslicht – Armaturenbrett
38	20	Zentralverriegelung
42	5	ABS-Steuerung und -Sensor – ASR-Sensor – ESP-Sensor – Bremslichtschalter

43	20	Scheibenwischermotor vorne
47	20	Fahrerfenstermotor
48	20	Beifahrerfenstersteuermotor
49	5	Audiosystem – Armaturenbrettbedienelemente
50	7.5	Airbag- und Gurtstraffereinheit
51	5	Tachograph – Tempomat – Klimaanlagensteuerung – Rückfahrlichter – Wassersensor im Diesel
53	7.5	Armaturenbrett
89	–	Nicht verwendet
90	7.5	Fernlichtscheinwerfer links
91	7.5	Fernlichtscheinwerfer rechts
92	7.5	Nebelscheinwerfer links
93	7.5	Nebelscheinwerfer rechts

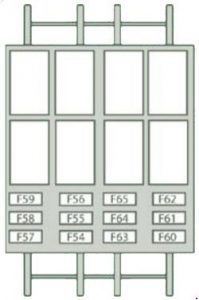

Sicherungen der Beifahrersäule

Nr.	[A]	Beschreibung
54	–	Nicht verwendet
55	15	Sitzheizung
56	15	12 V Steckdose
57	10	Programmierbare Zusatzheizung
57	10	Lüftungs- und Heizungsmotor unter dem Fahrersitz
58	15	Entfrostung: Heckscheibe auf der linken Seite
58	10	Blinker
59	15	Entfrostung: Heckscheibe auf der rechten Seite
60	–	Nicht verwendet
61	–	Nicht verwendet
62	–	Nicht verwendet
63	10	Programmierbarer Schalter für Zusatzheizung
64	–	Nicht verwendet
65	30	Programmierbarer Zusatzheizungsventilator

Sicherungen im Motorraum (v1)

Nummer	[A]	Beschreibung
1	40	ABS / ESP Pumpenversorgung
2	50	Dieselheizungseinheit
3	30	Zündschlüssel
4	20	Programmierbarer Heizbrenner
5	20	Steuerrelais für programmierbare Zusatzheizung
6	40/60	Lüftereinheit (hohe Geschwindigkeit)
7	40/50	Lüftereinheit (niedrige Geschwindigkeit)
8	40	Klimaanlage
9	20	Frontscheibenwaschpumpe
10	15	Hupe
11	7.5	Dieselheizungseinheit und Relais

14	7.5	Fernlichtscheinwerfer rechts
15	7.5	Fernlichtscheinwerfer links
16	7.5	Motorsteuergerät
17	10	Motorsteuergerät
18	7.5	Motorsteuergerät
19	7.5	Klimakompressor
20	30	Scheinwerferwaschpumpe
21	15	Kraftstoffpumpenversorgung
22	20	Motorsteuergerät
23	30	Versorgung der ABS / ESP Magnetventile
24	–	Nicht verwendet
30	15	Nebelscheinwerfer vorne

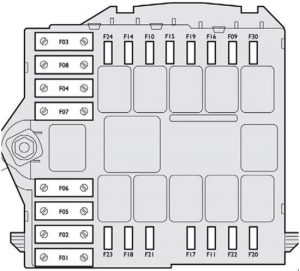

Sicherungen im Motorraum (v2)

Nr.	[A]	Beschreibung
1	40	ABS / ESP Pumpenversorgung
2	50	Dieselheizungseinheit
3	30	Zündschlüssel
4	30	Scheinwerferwaschpumpe
8	40	Kabinenlüftereinheit
9	15	Vorsicherung 12 V hinten.
10	15	Hupe
14	15	Vorsicherung 12 V vorne.
15	10	Zigarettenanzünder
20	30	Scheibenwaschpumpe
21	15	Kraftstoffpumpenversorgung
24	15	Zusatzpanel für Krankenwagen – Spiegel
30	15	Entfrostung

Citroen Relay (2014-2018) – Sicherungskastendiagramm

Baujahr: 2014, 2015, 2016, 2017, 2018.

Die Sicherung des Zigarettenanzünders (Steckdose) im Citroën Relay (2014-2018) ist die Sicherung 15 im Sicherungskasten im Motorraum.

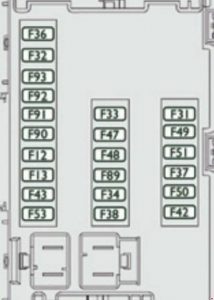

Armaturenbrett, linke Seite, Sicherungen

Nr.	[A]	Beschreibung
12	7.5	Abblendlichtscheinwerfer rechts
13	7.5	Abblendlichtscheinwerfer links
31	5	Relais Motorraumsteuergerät – Relais Armaturenbrettsteuergerät (Startschalter +)
32	7.5	Kabinenbeleuchtung (Batterie +)
33	7.5	Batteriezustandssensor in der Stop & Start Version (Batterie +)
34	7.5	Innenbeleuchtung Minibus – Warnleuchten
36	10	Audiosystem – Klimaanlagensteuerung – Alarm – Tachograph – Batterietrennsteuergerät – Zusatzheizungsprogrammierer (Batterie +)
37	7.5	Bremslichtschalter – drittes Bremslicht – Armaturenbrett (Zündung +)
38	20	Zentralverriegelung der Türen (Batterie +)
42	5	ABS-Steuerung und -Sensor – ASR-Sensor – DSC-Sensor – Bremslichtschalter

43	20	Scheibenwischermotor vorne (Stromversorgungsschalter +)
47	20	Fahrerfenstermotor
48	20	Beifahrerfenstermotor
49	5	Parkhilfesensor-Steuergerät – Audiosystem – Lenkradbedienung – Zentrale und seitliche Schalterpaneele – Zusatzschalterpanel – Batterietrennsteuergerät (Stromversorgungsschalter +)
50	7.5	Airbag- und Gurtstraffer-Steuergerät
51	5	Tachograph – Fahrassistenz-Steuerung – Klimaanlage – Rückfahrlichter – Wassersensor im Kraftstoff – Luftstromsensor (Stromversorgungsschalter +)
53	7.5	Instrumententafel (Batterie +)
89	–	Nicht verwendet
90	7.5	Linkes Fernlicht
91	7.5	Rechtes Fernlicht
92	7.5	Linker vorderer Abblendlichtscheinwerfer
93	7.5	Rechter vorderer Abblendlichtscheinwerfer

Türsäule, rechte Seite, Sicherungen

Nr.	[A]	Beschreibung
54	–	Nicht verwendet
55	15	Sitzheizung
56	15	12 V Steckdose für den hinteren Passagier
57	10	Zusatzheizung unter dem Sitz
58	15	Beheizbare Heckscheibe, linke Seite
59	15	Beheizbare Heckscheibe, rechte Seite
60	–	Nicht verwendet
61	–	Nicht verwendet
62	–	Nicht verwendet
63	10	Zusätzliche Steuerung für den hinteren Passagier
64	–	Nicht verwendet
65	30	Lüfter der Zusatzheizung für den hinteren Passagier

Sicherungen im Motorraum

Nr.	[A]	Beschreibung
1	40	ABS-Pumpenversorgung
2	50	Dieselheizungseinheit
3	30	Zündschlüssel – Anlasser
4	40	Kraftstoffheizung
5	20/50	Kabinenlüftung mit programmierbarer Zusatzheizung (Batterie +)
6	40/60	Maximale Geschwindigkeit des Kabinenlüfters (Batterie +)
7	40/50/60	Minimale Geschwindigkeit des Kabinenlüfters (Batterie +)
8	40	Kabinenlüftergruppe (Zündschalter +)
9	15	Steckdose hinten 12 V (Batterie +)
10	15	Hupe
11	–	Nicht verwendet

14	15	Vordere 12 V Steckdose (Batterie +)
15	15	Zigarettenanzünder (Batterie +)
16	–	Nicht verwendet
17	–	Nicht verwendet
18	7.5	Motorsteuergerät (Batterie +)
19	7.5	Klimakompressor
20	30	Scheibenwaschpumpe / Scheinwerfer
21	15	Kraftstoffpumpenversorgung
22	–	Nicht verwendet
23	30	ABS-Magnetventile
24	7.5	P Schalterpanel – Spiegelsteuerung und -klappung (Zündschalter +)
30	15	Beheizbare Außenspiegel

Über Citroen Relay (2006-2018)

Der Citroen Relay, in einigen Ländern auch als Citroen Jumper bekannt, ist ein beliebtes Nutzfahrzeugmodell, das von 2006 bis 2018 hergestellt wurde. Dieses Modell zeichnet sich durch ein robustes Design und einen geräumigen Innenraum aus, was es ideal für den Warentransport oder als Basis für verschiedene kommerzielle Umbauten macht. Der Citroen Relay bietet verschiedene Motoroptionen, darunter Dieselvarianten mit einem Hubraum von 2,2 bis 3,0 Litern, die ausreichend Leistung und Effizienz für den täglichen Gebrauch bieten. Dank seiner Zuverlässigkeit und Flexibilität ist dieses Modell bei Unternehmern und Handwerkern beliebt.

Sicherungskastendiagramm Citroen Relay

Diese Seite zeigt das Sicherungskastendiagramm für den Citroen Relay, das für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Bereich unter dem Armaturenbrett und der Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Sicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktion zu haben.
