Citroen C4 Picasso (2006-2013) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Citroën C4 Picasso 2006-2013, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Citroen C4 Picasso (2006-2013) – Sicherungskasten-Schema
Baujahr: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroën C4 Picasso (2006-2013) ist die Sicherung F9 im Sicherungskasten unter dem Armaturenbrett.

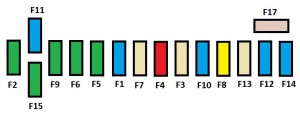

Sicherungskasten unter dem Armaturenbrett
Sicherungskasten Nummer 1
| Nummer | Ampere [A] | Beschreibung |
| F1 | 15 | Heckscheibenwischer |
| F2 | 30 | Verriegeln und Entriegeln der Masse |
| F3 | 5 | Airbag |
| F4 | 10 | Multimedia;Spiegel mit photochromatischer Funktion;
Partikelfilterung; Diagnosestecker; Klimaanlage; Einstellung der Scheinwerferhöhenkorrektur. |
| F5 | 30 | Fenster vorne;Elektronik der Vordertüren;
Panorama-Glasdach. |
| F6 | 30 | Fenster hinten |
| F7 | 5 | Innenbeleuchtung;Gekühlte Steckdose;
Radio. |
| F8 | 20 | Multifunktionsdisplay;Radio;
CD-Wechsler; Lenkradsteuerung; Multimedia; Reifendrucküberwachung; Alarm; Anhänger. |
| F9 | 30 | Zigarettenanzünder;Multimedia;
Vorderer 12V-Anschluss; Lampe; Radio. |
| F10 | 15 | Höhenkorrektur (Federung) |
| F11 | 15 | Bremslichtschalter;Zündschalter. |
| F12 | 15 | Einparkhilfe;Automatische Bildschirmreinigung und -beleuchtung;
Elektrischer Beifahrersitz; AFIL; Hi-Fi-Verstärker; Anhänger. |
| F13 | 5 | Motorrelais;Elektrischer Fahrersitz. |
| F14 | 15 | Klimaanlage;Bluetooth® Freisprecheinrichtung;
Automatikgetriebe; Airbag; Armaturenbrett. |
| F15 | 30 | Verriegeln und Entriegeln |
| F 16 | LÜFTER | |
| F17 | 40 | Beheizbare Heckscheibe |

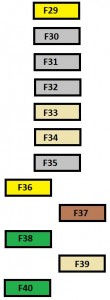

Sicherungskasten Nummer 2
| Nummer | Ampere [A] | Beschreibung |
| F29 | 20 | Sitzheizung |
| F30 | Frei | |
| F31 | Frei | |
| F32 | ||
| F33 | 5 | Einparkhilfe; Automatische Wisch- und Bildschirmbeleuchtung;
Elektrischer Beifahrersitz; AFIL; Hi-Fi-Verstärker |
| F34 | 5 | Display |
| F35 | Frei | |
| F36 | 20 | Hi-Fi-Verstärker |
| F37 | 10 | Klimaanlage, Lichtpaket |
| F38 | 30 | Elektrischer Fahrersitz |
| F39 | 5 | Tankdeckel |
| F40 | 30 | Elektrischer Beifahrersitz; Panoramadach. |

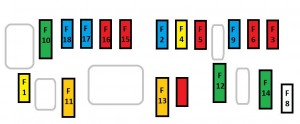

Sicherungskasten im Motorraum
| Nr | Ampere [A] | Beschreibung |
| F1 | 20 | Motorsteuerung |
| F2 | 15 | Hupe |
| F3 | 10 | Scheibenwaschpumpe |
| F4 | 20 | Scheinwerferwaschpumpe |
| F5 | 15 | Motorkomponenten |
| F6 | 10 | Bi-funktionale Xenon-Blinker;Motor zur Scheinwerferhöhenkorrektur;
Kupplungsschalter; BCP (Sicherungskasten für Schutzschalter). |
| F7 | 10 | Automatikgetriebe;Kühlmittelstandschalter;
Lenkunterstützung. |
| F8 | 25 | Anlasser |
| F9 | 10 | Bremslichtschalter |
| F10 | 30 | Motorkomponenten |
| F11 | 40 | Hecklüfter |
| F12 | 30 | Bildschirmreinigung |
| F13 | 40 | BSI (Integriertes Systeminterface) |
| F14 | 30 | Luftpumpe, Wärmetauscherabschaltung |
| F15 | 10 | Rechtes Fernlicht |
| F 16 | 10 | Linkes Fernlicht |
| F17 | 15 | Linkes Abblendlicht |
| F18 | 15 | Rechtes Abblendlicht |

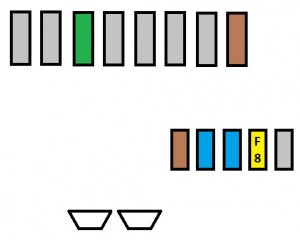

Sicherungskasten an der Batterie
| Nr. | Ampere [A] | Beschreibung |
| F1 | Anschlussklemmen Batterie Plus | |
| F2 | Anschlussklemmen Stromversorgung; BSM (Motorrelaismodul). | |
| F3 | ||
| F4 | 5 | Aktuator Automatikgetriebe und ECU |
| F5 | 15 | Diagnosesteckdose |
| F6 | 15 | ECU für elektronisches 6-Gang-Automatikgetriebe |
| F7 | 5 | ECU ESP |
| F8 | 20 | Steckdose hinten 12V |
Über Citroen C4 Picasso (2006-2013)
Der Citroen C4 Picasso, hergestellt von 2006 bis 2013, ist ein kompaktes MPV, das sich durch sein modernes Design und seinen geräumigen Innenraum auszeichnet. Dieses Modell ist bekannt für sein komfortables Fahrverhalten und innovative Technologien, die den Komfort für Fahrer und Passagiere erhöhen. Der Citroen C4 Picasso war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch boten. Dank der variablen Sitzanordnung und des großen Kofferraums ist dieses Auto ideal für Familien und lange Reisen.
Sicherungskasten-Schema Citroen C4 Picasso
Diese Seite zeigt das Sicherungskasten-Schema für den Citroen C4 Picasso, das für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Bereich unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und das ordnungsgemäße Funktionieren des Fahrzeugs, daher ist ein genaues Schema für die korrekte Wartung wichtig.
