Citroen C3 (2002-2022) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Citroën C3 2002-2022, erhalten Informationen über die Position der Sicherungspaneele im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Citroen C3 mk1 (2002-2009) – Sicherungskastenbelegung
Baujahr: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroen C3 mk1 (2002-2009) ist die Sicherung 9 im Sicherungskasten unter dem Armaturenbrett.

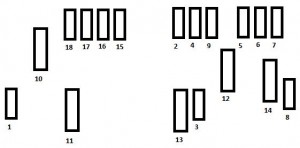

Sicherungskasten unter dem Armaturenbrett
| Nummer | Ampere [A] | Beschreibung |
| 3 | 5 | Airbag |
| 4 | 10 | Diagnosesteckdose;
Zusatz für Partikelfilter; Kupplungsschalter; Lenkwinkelsensor. |
| 5 | 30 | Heckscheibe;
Schiebedach. |
| 6 | 30 | Scheibenwaschflüssigkeit |
| 8 | 20 | Digitaluhr;
Lenkradsteuerung; Radio; Display. |
| 9 | 30 | Zigarettenanzünder;
Digitaluhr; Innenbeleuchtung; Kosmetikspiegel. |
| 10 | 15 | Alarm |
| 11 | 15 | Zündschlüssel;
Diagnosesteckdose. |
| 12 | 15 | Airbag-Steuerung;
Regen- und Helligkeitssensor. |
| 14 | 15 | Einparkhilfe;
Armaturenbrett; Klimaanlage; Bluetooth®-Telefon. |
| 15 | 30 | Zentralverriegelung, Superverriegelung |
| 17 | 40 | Beheizbare Heckscheibe |
| 18 | LÜFTER | KUNDENPARK-SHUNT |
Sicherungskasten unter der Motorhaube
| Nr | Ampere [A] | Beschreibung |
| 1 | 20 | Sensor für Wasser im Diesel |
| 2 | 15 | Hupe |
| 3 | 10 | Scheibenwaschflüssigkeit |
| 4 | 20 | Scheinwerfer-Waschanlage |
| 5 | 15 | Kraftstoffpumpe |
| 6 | 10 | Servolenkung |
| 7 | 10 | Kühlmittelstandsensor |
| 8 | 25 | Anlassermotor |
| 9 | 10 | ABS-, ESP-Steuerung |
| 10 | 30 | Motoraktuatoren
(Zündspule, Elektroventil, Sauerstoffsensor, Einspritzung); Tankentlüftung. |
| 11 | 40 | Kühlerlüfter |
| 12 | 30 | Scheibenwischer |
| 14 | 30 | Luftpumpe (Benzinversion) – Dieselheizung |
Citroen C3 (2009-2016) – Sicherungsbelegung
Baujahr: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroen C3 mk3 (2009-2016) ist die Sicherung F9 im Sicherungskasten unter dem Armaturenbrett.
Sicherungskasten unter dem Armaturenbrett
| Nr | Ampere [A] | Beschreibung |
| FH36 | 5 | Anhänger-Relais-Einheit |
| F37 | – | Nicht verwendet |
| F38 | 20 | HiFi-Verstärker |
| FH39 | – | Nicht verwendet |
| F40 | 30 | Anhänger-Relais-Einheit |
Citroen C3 – Sicherungen – Beschreibung
| Nr. | Ampere [A] | Beschreibung |
| F1 | 15 | Scheibenwischer-Scheinwerfer |
| F2 | – | Nicht verwendet |
| F3 | 5 | Steuergerät für Airbags und Gurtstraffer. |
| F4 | 10 | Klimaanlage; Kompressorschalter; Elektrochromatischer Spiegel; Partikelfilterpumpe (Diesel); Diagnosesteckdose; Luftstromsensor (Diesel). |
| F5 | 30 | Elektrische Fensterheber; Beifahrerfenster; Motor der Frontscheibe. |
| F6 | 30 | Motoren der Heckscheiben und des Fahrerfensters. |
| F7 | 5 | Deckenleuchte; Seitenleseleuchten. |
| F8 | 20 | Multifunktionsdisplay; Audiosystem; Navigationsradio; Armaturenbrett mit Uhr; Zentrale Alarmeinheit; Warnsirene. |
| F9 | 30 | Audiosystem (zweite Hand); 12-V-Steckdose; Stromversorgung für tragbare Navigation. |
| F10 | 15 | Lenkradsteuerung. |
| F11 | 15 | Zündung; Diagnosesteckdose; Steuerung des Automatikgetriebes. |
| F12 | 15 | Regen-/Lichtsensor; Anhänger-Relais; Fahrschulmodul. |
| F13 | 5 | Hauptschalter, Motorrelais. |
| F14 | 15 | Steuergerät für Einparkhilfe, Steuergerät für Airbags; Armaturenbrett; Automatische Klimaanlage; USB-Box; HiFi-Verstärker. |
| F15 | 30 | Bremsen |
| F 16 | – | Nicht verwendet |
| F17 | 40 | Entnebelung / Enteisung der Heckscheibe und der Außenspiegel. |
| SH | – | PARC-Umgehung. |

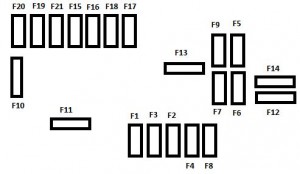

Sicherungsbelegung im Motorraum
| Nr. | Ampere [A] | Beschreibung |
| F1 | 20 | Stromversorgung des Motorsteuergeräts; Relaissteuerung der Kühlerlüftergruppe; Haupt-Multifunktionsrelais der Motorsteuerung; Einspritzpumpe (Diesel). |
| F2 | 15 | Hupe |
| F3 | 10 | Spritzanlage für Front- und Heckscheibe |
| F4 | 20 | Tagfahrlicht |
| F5 | 15 | Dieselheizung (Diesel); Additivpumpe für Partikelfilter (Diesel); Luftstromsensor (Diesel); EGR-Magnetventil (Diesel); Kraftstoffpumpe (1.1i und 1.4i); Gebläseheizung und Magnetventile (VTi). |
| F6 | 10 | ABS/ESP-Steuergerät; Zusätzlicher Stoppschalter. |
| F7 | 10 | Elektrische Servolenkung; Automatikgetriebe. |
| F8 | 25 | Steuerung des Anlassermotors. |
| F9 | 10 | Schalt- und Schutzeinheit (Diesel) |
| F10 | 30 | Kraftstoffheizung (Diesel); Gebläseheizung (1.1i, 1.4i und Diesel); Kraftstoffpumpe (VTi); Einspritzdüsen und Zündspulen (Benzin); Elektronischer Thermostat und Magnetventil zur Tankentlüftung (1.1i und 1.4i). |
| F11 | 40 | Heizungsgebläse |
| F12 | 30 | Scheibenwischer vorne langsam/schnell |
| F13 | 40 | Stromversorgung der integrierten Systemschnittstelle (positive Zündung). |
| F14 | 30 | Valvetronic-Versorgung (VTi) |
| F15 | 10 | Fernlicht rechts |
| F 16 | 10 | Fernlicht links |
| F17 | 15 | Abblendlicht links |
| F18 | 15 | Abblendlicht rechts |
| F19 | 15 | Sauerstoffsensoren und Elektroventile (VTi); Elektroventile (Diesel); EGR-Elektroventil (Diesel). |
| F20 | 10 | Pumpen; Elektronischer Thermostat (VTi); Wassersensor im Kraftstoff (Diesel). |
| F21 | 5 | Stromversorgung der Lüftergruppensteuerung; ABS/ESP. |
| MF1 | 60 | Lüftermontage |
| MF2 | 30 | ABS/ESP-Pumpe |
| MF3 | 30 | ABS/ESP-Elektroventile |
| MF4 | 60 | Stromversorgung der integrierten Systemschnittstelle (BSI). |
| MF5 | 60 | Stromversorgung der integrierten Systemschnittstelle (BSI). |
| MF6 | – | Nicht verwendet |
| MF7 | – | Sicherungskasten im Fahrgastraum |
| MF8 | – | Nicht verwendet |
Citroen C3 (2017-2019) – Sicherungskastenbelegung
Baujahr: 2017, 2018, 2019.
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroen C3 ist die Sicherung F32 (vordere 12-V-Steckdose) im Sicherungskasten 2 des Armaturenbretts (unterer Sicherungskasten).
Position des Sicherungskastens
Sicherungskästen am Armaturenbrett

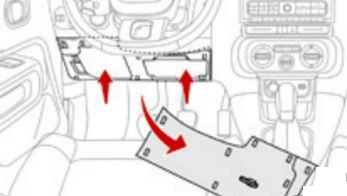

Fahrzeuge mit Linkslenkung:
2 Sicherungskästen befinden sich im unteren Armaturenbrett, unter dem Lenkrad.
Entfernen Sie die Abdeckung, indem Sie an der oberen linken Ecke und dann nach rechts ziehen.

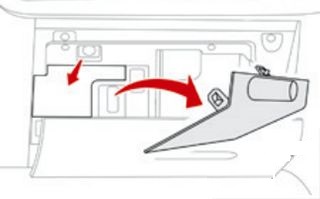

Fahrzeuge mit Rechtslenkung:
2 Sicherungskästen befinden sich im unteren Armaturenbrett, im Handschuhfach.
Öffnen Sie die Abdeckung des Handschuhfachs, entfernen Sie die Schutzabdeckung, entfernen Sie die Abdeckung vollständig und drehen Sie sie um.
Motorraum
Befindet sich im Motorraum in der Nähe der Batterie.
Sicherungskastenbelegungen
2017
Sicherungskasten Armaturenbrett 1 (oberer Sicherungskasten)
Sicherungsbelegung im Sicherungskasten Armaturenbrett 1
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| F29 | – | Nicht verwendet. |
| F30 | 30 | Beheizbare Heckscheibe. |
| F31 | 10 | Beheizbare Spiegel. |
| F32 | – | Nicht verwendet. |
| F33 | 40 | Elektrische Fensterheber vorne. |
| F34 | 40 | Elektrische Fensterheber hinten. |
| F35 | 30 | Beheizbare Vordersitze (außer Vereinigtes Königreich). |
| F36 | – | Nicht verwendet. |
| F37 | – | Nicht verwendet. |
| F38 | – | Nicht verwendet. |
| F39 | – | Nicht verwendet. |
| F40 | – | Nicht verwendet. |

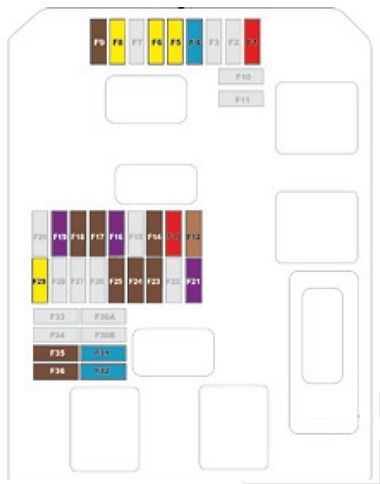

Sicherungsbelegung Armaturenbrett 2 (untere Sicherungsbelegung)
Sicherungsbelegung im Sicherungskasten Armaturenbrett 2
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| Nr | Amp [A] | Beschreibung |
| F1 | 10 | Spezialspiegel; Beheizbare Heckscheibe; Partikelfilterpumpe (Diesel); Parksensoren; Servolenkung; LPG-System; Kupplungspedalschalter; Einstellung des Außenspiegels. |
| F10 (+) – F11 (Masse) | 30 | Verriegelung/Entriegelung der Türen und des Tankdeckels (je nach Motor). |
| F13 | 10 | Regen- und Lichtsensor; Klimaanlage; Frontkamera. |
| F14 | 5 | Alarm; Telematik-Einheit. |
| F 16 | 3 | Automatikgetriebe; Bremspedalschalter; Start & Stop-System. |
| F17 | 5 | Armaturenbrett; Fahrschulmodul. |
| F18 | 5 | Klimaanlage; Ganganzeige (Automatikgetriebe). |
| F19 | 3 | Lenkradsteuerung. |
| F21 | 3 | START / STOP-Schalter oder -Taste. |
| F23 | 5 | Warnleuchten für nicht angelegte Sicherheitsgurte. |
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| F24 | 5 | Parksensoren; Rückfahrkamera; Telematik-Bildschirm. |
| F25 | 5 | Airbag-Steuergerät. |
| F29 | 20 | Audio-Telematik-System. |
| F31 | 15 | Audiosystem (Zubehör). |
| F32 | 15 | Vordere 12-V-Steckdose. |
| F35 | 5 | Scheinwerferhöhenverstellung; Diagnosesteckdose; Zusatzheizung (je nach Ausstattung). |
| F36 | 5 | Vordere Leseleuchte. |
| F4 | 15 | Hupe |
| F6 (+) – F5 (Masse) | 20 | Pumpe für vordere und hintere Scheibenwaschanlage. |
| F8 | 20 | Heckscheibenwischer. |
| F9 | 5 | Vordere Leseleuchte. |

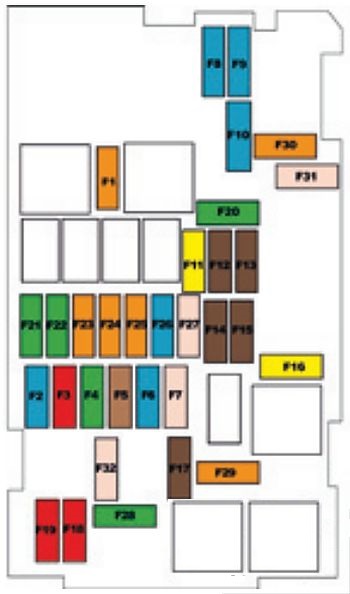

Motorraum
Sicherungsbelegung im Motorraum
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| Nr | Amp [A] | Beschreibung |
| F1 | 40 | Klimaanlage. |
| F10 | 15 | Motorsteuerung. |
| F11 | 20 | Motorsteuerung. |
| F12 | 5 | Motorsteuerung. |
| F13 | 5 | Motorsteuerung. |
| F14 | 5 | Batterieladezustandseinheit (je nach Motor). |
| F15 | 5 | Nicht verwendet. |
| F 16 | 20 | Nebelscheinwerfer vorne. |
| F17 | 5 | Motorsteuerung. |
| F18 | 10 | Abblendlicht rechts. |
| F19 | 10 | Abblendlicht links. |
| F2 | 60 | ABS / ESP. |
| F20 | 30 | Motorsteuerung. |
| F21 | 30 | Anlassermotor (je nach Motor). |
| F22 | 30 | Nicht verwendet. |
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| F23 | 40 | Starteinheit (mit Stop & Start und je nach Motor). |
| F24 | 40 | Sicherungskasten Fahrgastraum. |
| F25 | 40 | Vorbereitung für Anhängerkupplung. |
| F26 | 15 | Automatikgetriebe oder GPL-System. |
| F27 | 25 | Integrierte Systemschnittstelle (BSI). |
| F28 | 30 | Emissionskontrollsystem (AdBlue). |
| F29 | 40 | Scheibenwischer. |
| F3 | 50 | Sicherungskasten Fahrgastraum. |
| F30 | 40 | Dieselheizung. |
| F31 | 80 | Zusatzheizung (je nach Ausstattung). |
| F32 | 80 | Servolenkung. |
| F4 | 30 | ABS / ESP. |
| F5 | 70 | Integrierte Systemschnittstelle (BSI). |
| F6 | 60 | Kühlerlüftergruppe. |
| F7 | 80 | Integrierte Systemschnittstelle (BSI). |
| F8 | 15 | Motorsteuerung. |
| F9 | 15 | Motorsteuerung. |
Citroen C3 – Sicherungskastenbelegung
Baujahr: 2020, 2021.
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroen C3 ist die Sicherung F32 (vordere 12-V-Steckdose) im Sicherungskasten 2 des Armaturenbretts (unterer Sicherungskasten).
Position des Sicherungskastens
Sicherungskästen am Armaturenbrett

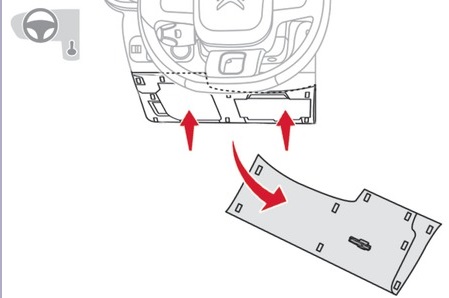

Fahrzeuge mit Linkslenkung:
2 Sicherungskästen befinden sich im unteren Armaturenbrett, unter dem Lenkrad.
Entfernen Sie die Abdeckung, indem Sie an der oberen linken Ecke und dann nach rechts ziehen.
Fahrzeuge mit Rechtslenkung:
2 Sicherungskästen befinden sich im unteren Armaturenbrett, im Handschuhfach.
Öffnen Sie die Abdeckung des Handschuhfachs, entfernen Sie die Schutzabdeckung, entfernen Sie die Abdeckung vollständig und drehen Sie sie um.

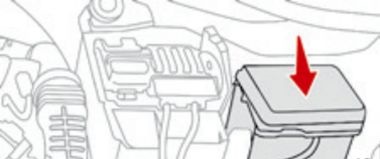

Motorraum
Befindet sich im Motorraum in der Nähe der Batterie.
Fahrzeuge hergestellt von 23.10.2019 bis 31.05.2020 und von 01.06.2020
Sicherungskastenbelegungen

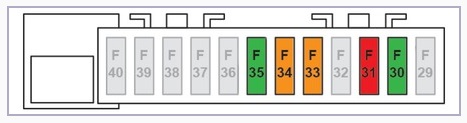

Sicherungskasten Armaturenbrett 1 (oberer Sicherungskasten)
Sicherungsbelegung im Sicherungskasten Armaturenbrett 1
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F29 | – | Nicht verwendet. |
| F30 | – | Nicht verwendet. |
| F31 | 10 | Beheizbare Spiegel |
| F32 | – | Nicht verwendet. |
| F33 | 40 | Elektrische Fensterheber vorne. |
| F34 | 40 | Elektrische Fensterheber hinten. |
| F35 | 30 | Beheizbare Vordersitze. |
| F36 | – | Nicht verwendet. |
| F37 | – | Nicht verwendet. |
| F38 | – | Nicht verwendet. |
| F39 | – | Nicht verwendet. |
| F40 | – | Nicht verwendet. |

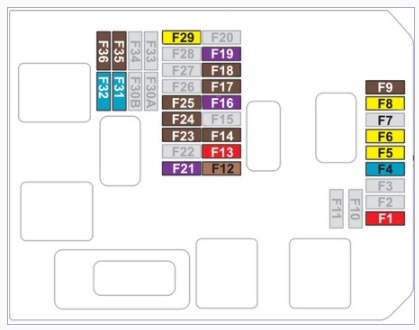

Sicherungsbelegung Armaturenbrett 2 (untere Sicherungsbelegung)
Sicherungsbelegung im Sicherungskasten Armaturenbrett 2
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| Nr | Amp [A] | Beschreibung |
| F1 | 10 | Spezialspiegel; Beheizbare Heckscheibe; Partikelfilterpumpe (für Diesel); Parksensoren; Servolenkung; LPG-System; Kupplungspedalschalter; Einstellung des Außenspiegels. |
| F10 (+) – F11 (Masse) | 30 | Verriegelung/Entriegelung der Tankklappe (motorabhängig). |
| F13 | 10 | Regen- und Lichtsensor; Klimaanlage; Frontkamera. |
| F14 | 5 | Alarm; Telematikeinheit. |
| F 16 | 3 | Automatikgetriebe; Bremspedalschalter; Stop & Start-System. |
| F17 | 5 | Instrumententafel; Fahrlernmodul. |
| F18 | 5 | Klimaanlage; Ganganzeige (Automatikgetriebe). |
| F19 | 3 | Lenkradbedienung. |
| F21 | 3 | START / STOP-Schalter oder -Taste. |
| F23 | 5 | Warnleuchten für nicht angelegte Sicherheitsgurte. |
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| F24 | 5 | Parksensoren; Rückfahrkamera; Telematikbildschirm. |
| F25 | 5 | Airbag-Steuergerät. |
| F29 | 20 | Audio-Telematiksystem. |
| F31 | 15 | Audiosystem (Zubehör). |
| F32 | 15 | Vordere 12-V-Steckdose. |
| F35 | 5 | Höhenverstellung der Scheinwerfer; Diagnosebuchse; Zusatzheizung (ausstattungsabhängig). |
| F36 | 5 | Vordere Leseleuchte. |
| F4 | 15 | Hupe |
| F6 (+) – F5 (Masse) | 20 | Vordere und hintere Scheibenwaschpumpe. |
| F8 | 20 | Heckscheibenwischer. |
| F9 | 5 | Vordere Leseleuchte. |

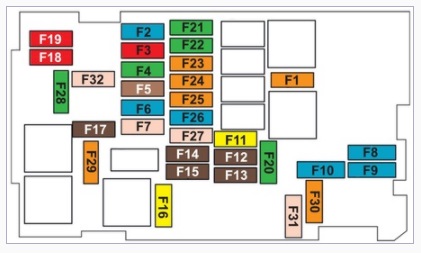

Motorraum
Sicherungsbelegung im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 40 | Klimaanlage. |
| F10 | 15 | Motorsteuerung. |
| F11 | 20 | Motorsteuerung. |
| F12 | 5 | Motorsteuerung. |
| F13 | 5 | Motorsteuerung. |
| F14 | 5 | Batterieladezustandsanzeige (motorabhängig). |
| F15 | 5 | Nicht verwendet. |
| F16 | 20 | Nebelscheinwerfer vorne. |
| F17 | 5 | Motorsteuerung. |
| F18 | 10 | Abblendlicht rechts. |
| F19 | 10 | Abblendlicht links. |
| F2 | 60 | ABS / ESP. |
| F20 | 30 | Motorsteuerung. |
| F21 | 30 | Anlassermotor (motorabhängig). |
| F22 | 30 | Nicht verwendet. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F23 | 40 | Anlassermotoreinheit (mit Stop & Start und motorabhängig). |
| F24 | 40 | Sicherungskasten Kabine. |
| F25 | 40 | Vorbereitung für Anhängerkupplung. |
| F26 | 15 | Automatikgetriebe oder GPL-System. |
| F27 | 25 | Integriertes Systeminterface (BSI). |
| F28 | 30 | Emissionskontrollsystem (AdBlue). |
| F29 | 40 | Frontscheibenwischer. |
| F3 | 50 | Sicherungskasten Kabine. |
| F30 | 40 | Dieselheizung. |
| F31 | 80 | Zusatzheizung (ausstattungsabhängig). |
| F32 | 80 | Servolenkung. |
| F4 | 30 | ABS / ESP. |
| F5 | 70 | Integriertes Systeminterface (BSI). |
| F6 | 60 | Kühlerlüftergruppe. |
| F7 | 80 | Integriertes Systeminterface (BSI). |
| F8 | 15 | Motorsteuerung. |
| F9 | 15 | Motorsteuerung. |
Sicherungs- und Relaisplan – Citroën C3
Betrifft Fahrzeuge, die in den Jahren hergestellt wurden:
2022.
Die Sicherung für den Zigarettenanzünder (Steckdose) im Citroën C3 ist die Sicherung F32 (vordere 12-V-Steckdose) im Sicherungskasten 2 des Armaturenbretts (unterer Sicherungskasten).
Sicherungskästen am Armaturenbrett
Fahrzeuge mit Linkslenkung:
2 Sicherungskästen befinden sich am unteren Armaturenbrett, unter dem Lenkrad.
Entfernen Sie die Abdeckung, indem Sie an der oberen linken Ecke und dann nach rechts ziehen.
Fahrzeuge mit Rechtslenkung:
2 Sicherungskästen befinden sich am unteren Armaturenbrett, im Handschuhfach.
Öffnen Sie die Handschuhfachabdeckung, entfernen Sie die Schutzabdeckung, entfernen Sie die Abdeckung vollständig und drehen Sie sie um.
Sicherungskasten Armaturenbrett 1 (oberer Sicherungskasten)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F29 | – | Nicht verwendet. |
| F30 | – | Nicht verwendet. |
| F31 | 10 | Beheizbare Spiegel |
| F32 | – | Nicht verwendet. |
| F33 | 40 | Elektrische Fensterheber vorne. |
| F34 | 40 | Elektrische Fensterheber hinten. |
| F35 | 30 | Beheizbare Vordersitze. |
| F36 | – | Nicht verwendet. |
| F37 | – | Nicht verwendet. |
| F38 | – | Nicht verwendet. |
| F39 | – | Nicht verwendet. |
| F40 | – | Nicht verwendet. |
Sicherungsplan Armaturenbrett 2 (unterer Sicherungsplan)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 10 | Spezialspiegel mit elektrochromatischer Oberfläche; Heckscheibenheizung; Partikelfilterpumpe (Diesel); Parksensoren; Servolenkung; LPG-System; Kupplungspedalschalter; Einstellung des Außenspiegels. |
| F10 (+) –F11 (Masse) | 30 | Verriegelung/Entriegelung der Tankklappe (motorabhängig). |
| F13 | 10 | Regen- und Lichtsensor; Klimaanlage; Frontkamera. |
| F14 | 5 | Alarm; Telematikeinheit. |
| F 16 | 3 | Automatikgetriebe; Bremspedalschalter; Start & Stop-System. |
| F17 | 5 | Instrumententafel; Fahrlernmodul. |
| F18 | 5 | Klimaanlage; Ganganzeige (Automatikgetriebe). |
| F19 | 3 | Bedienelemente am Lenkrad. |
| F21 | 3 | START / STOP-Schalter oder -Taste. |
| F23 | 5 | Kontrollleuchten für nicht angelegte Sicherheitsgurte. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F24 | 5 | Parksensoren; Rückfahrkamera; Telematikdisplay. |
| F25 | 5 | Airbag-Steuergerät. |
| F29 | 20 | Audio-Telematiksystem. |
| F31 | 15 | Audiosystem (Zubehör). |
| F32 | 15 | Vordere 12-V-Steckdose. |
| F35 | 5 | Höhenverstellung der Scheinwerfer; Diagnosebuchse; Zusatzheizung (ausstattungsabhängig). |
| F36 | 5 | Vordere Leseleuchte. |
| F4 | 15 | Hupe |
| F6 (+) –F5 (Masse) | 20 | Pumpe für vorderen und hinteren Scheibenwischer. |
| F8 | 20 | Heckscheibenwischer. |
| F9 | 5 | Vordere Leseleuchte. |
Motor
Befindet sich im Motorraum in der Nähe der Batterie.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 40 | Klimaanlage. |
| F10 | 15 | Motorsteuerung. |
| F11 | 20 | Motorsteuerung. |
| F12 | 5 | Motorsteuerung. |
| F13 | 5 | Motorsteuerung. |
| F14 | 5 | Batterieladezustandsanzeige (motorabhängig). |
| F15 | 5 | Nicht verwendet. |
| F16 | 20 | Nebelscheinwerfer vorne. |
| F17 | 5 | Motorsteuerung. |
| F18 | 10 | Rechter Abblendlichtscheinwerfer. |
| F19 | 10 | Linker Abblendlichtscheinwerfer. |
| F2 | 60 | ABS / ESP. |
| F20 | 30 | Motorsteuerung. |
| F21 | 30 | Anlassermotor (motorabhängig). |
| F22 | 30 | Nicht verwendet. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F23 | 40 | Anlassermotoreinheit (mit Stop & Start und motorabhängig). |
| F24 | 40 | Sicherungskasten Fahrgastraum. |
| F25 | 40 | Vorbereitung für Anhängerkupplung. |
| F26 | 15 | Automatikgetriebe oder GPL-System. |
| F27 | 25 | Integriertes Systeminterface (BSI). |
| F28 | 30 | Emissionskontrollsystem (AdBlue). |
| F29 | 40 | Frontscheibenwischer. |
| F3 | 50 | Sicherungskasten Fahrgastraum. |
| F30 | 40 | Dieselkraftstoffheizung. |
| F31 | 80 | Zusatzheizung (ausstattungsabhängig). |
| F32 | 80 | Servolenkung. |
| F4 | 30 | ABS / ESP. |
| F5 | 70 | Integriertes Systeminterface (BSI). |
| F6 | 60 | Kühlerlüftergruppe. |
| F7 | 80 | Integriertes Systeminterface (BSI). |
| F8 | 15 | Motorsteuerung. |
| F9 | 15 | Motorsteuerung. |
Über Citroen C3 (2002-2022)
Der Citroen C3 ist ein Kompaktwagen, der seit 2002 produziert wird. Dieses Modell wurde aufgrund seines modernen Designs, des komfortablen Innenraums und der effizienten Motoren beliebt. Im Laufe der Produktionsjahre waren verschiedene Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die unterschiedliche Leistungs- und Verbrauchswerte boten. Der Citroen C3 ist bekannt für seine Zuverlässigkeit und Praktikabilität, was ihn zu einem idealen Fahrzeug für den Stadtverkehr und längere Fahrten macht. Im Laufe der Jahre wurde er mehrfach modernisiert, was zu Verbesserungen in den Bereichen Technologie und Sicherheit führte.
Sicherungskastenplan Citroen C3
Diese Seite zeigt den Sicherungskastenplan für den Citroen C3, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett oder im Motorraum. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktion zu haben.
