Citroen C4 (2004-2018) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Citroën C4 2004-2018, erhalten Informationen zur Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Citroen C4 (2004-2010) – Sicherungsplan
Baujahr: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroen C4 mk1 (2004-2010) ist die Sicherung F9 im Sicherungskasten unter dem Armaturenbrett.

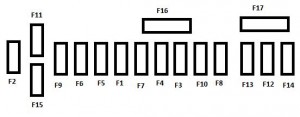

Sicherungskasten unter dem Armaturenbrett – Citroen c4 Picasso Sicherungen – Beschreibung
| Nr. | Ampere [A] | Beschreibung |
| F1 | 15 | Zentralverriegelung |
| F2 | 30 | Zentralverriegelung |
| F3 | 5 | Airbag und Gurtstraffer |
| F4 | 10 | Diagnosesteckdose;
Bremslichtschalter; Fotochromatischer Rückspiegel; ESP; Kühlmittelstandsensor; Dieseladditivsystem; Servolenkung; Kupplungspedalschalter (ESP, Tempomat und Geschwindigkeitsbegrenzer). |
| F5 | 30 | Elektrische Fensterheber vorne;
Beheizte Außenspiegel. |
| F6 | 30 | Elektrische Fensterheber hinten |
| F7 | 5 | Innenbeleuchtung |
| F8 | 20 | Audiosystem;
NaviDrive; Display; Alarm; 12V Steckdose vorne; Anhängerkupplungsrelais; Fahrlernmodul. |
| F9 | 30 | Zigarettenanzünder, 12V Steckdose hinten |
| F10 | 15 | Reifendrucksensor – Auto;
STOP LAMP Schalter; |
| F11 | 15 | Zündung;
Diagnosesteckdose; Partikelfilter. |
| F12 | 15 | Elektrischer Sitz;
Spurverlassenswarnung; Parkhilfe. |
| F13 | 5 | Regensensor;
Lichtsensor; Elektronisches Getriebe (6 Gänge); Motorrelaismodul. |
| F14 | 15 | Klimaanlage;
Armaturenbrett; Drehzahlmesser; Airbag und Gurtstraffer; Anhängerkupplungsrelais; Bluetooth-Telefon. |
| F15 | 30 | Zentralverriegelung, |
| F 16 | LÜFTUNG | |
| F17 | 40 | Beheizte Heckscheibe |
| Nr | Ampere [A] | Beschreibung |
| F36 | 20 | Hi-Fi-Verstärker |
| F37 | 30 | Elektrischer Sitz vorne links |
| F39 | 20 | Sitzheizung |

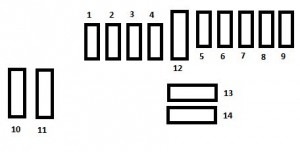

Sicherungsplan im Motorraum
| Nr. | Ampere [A] | Beschreibung |
| F1 | 20 | Motorsteuerung;
Kühlerlüfter. |
| F2 | 15 | Warnblinkanlage |
| F3 | 10 | Scheibenwaschanlage vorne und hinten |
| F4 | 20 | Scheinwerferreinigungsdüse |
| F5 | 15 | Kraftstoffpumpe |
| F6 | 10 | Xenonlampen;
Blinker; Magnetventil zur Tankentlüftung (Motor 2.0 16 V) |
| F7 | 10 | ABS-Steuerung;
ESP-Steuerung; Servolenkung. |
| F8 | 20 | Anlasser |
| F9 | 10 | Zusätzliches Steuergerät
Heizung (Diesel), Flüssigkeitsstandschalter Kühlmittelmotor. |
| F10 | 30 | Motor-Magnetventil;
Wassersensor im Diesel; Motorsteuerung; Einspritzdüsen; Zündspule; Lambdasonde; Magnetventil zur Tankentlüftung (Motoren 1,4 16 V und 1,6 16 V). |
| F11 | 40 | Gebläse;
Klimaanlage. |
| F12 | 30 | Scheibenwischer |
| F13 | 40 | Integrierte Systemschnittstelle |
Citroen C4 (2011-2017) – Sicherungskastenplan
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016, 2017
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroen C4 (2011-2017) ist die Sicherung F13 im Sicherungskasten unter dem Armaturenbrett.

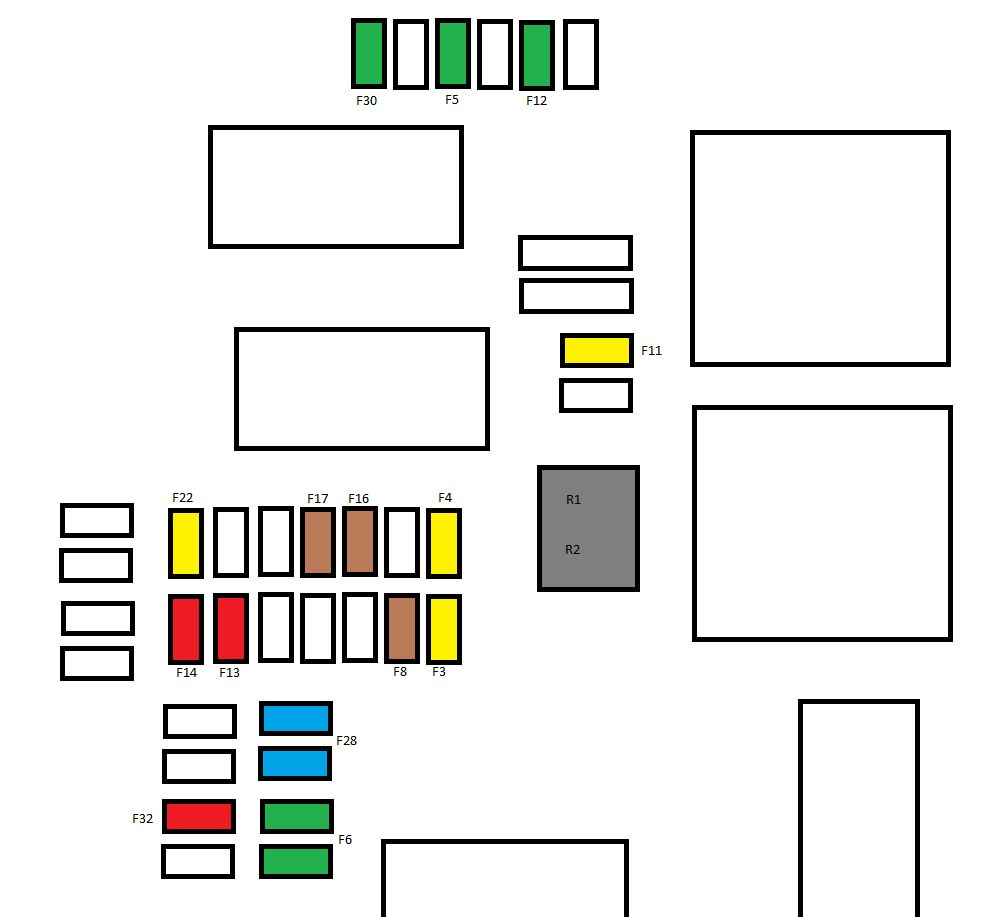

Sicherungskasten unter dem Armaturenbrett
Die Sicherungskästen befinden sich in der unteren Verkleidung des Armaturenbretts (linke Seite).
| Nr | Ampere [A] | Beschreibung |
| F8 | 3 | Alarmsirene |
| F13 | 10 | 12V Steckdose |
| F14 | 10 | 12V Steckdose im Kofferraum |
| F16 | 3 | Beleuchtung großes Handschuhfach; Leseleuchten hinten; Beleuchtung Handschuhfach. |
| F17 | 3 | Beleuchtung Sonnenblende; Leseleuchten vorne. |
| F28 | 15 | Audiosystem; Radio (Nachrüstmarkt). |
| F30 | 20 | Heckscheibenwischer |
| F32 | 10 | Hi-Fi-Verstärker |
| Nr. | Ampere [A] | Beschreibung |
| F36 | 15 | 12V Steckdose hinten. |
| F37 | – | Nicht verwendet |
| F38 | – | Nicht verwendet |
| F39 | – | Nicht verwendet |
| F40 | – | Nicht verwendet |

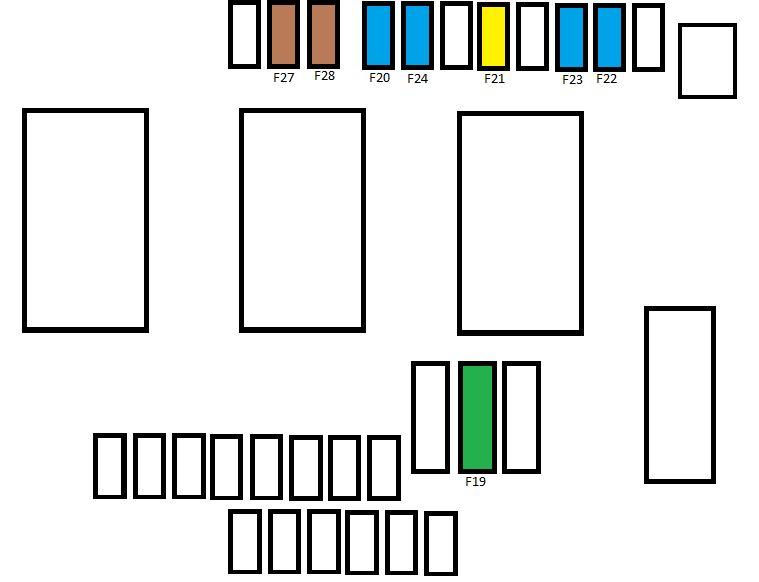

Sicherungsplan im Motorraum
Der Sicherungsplan befindet sich im Motorraum in der Nähe der Batterie (auf der linken Seite).
| Nr. | Ampere [A] | Beschreibung |
| F19 | 30 | Scheibenwischer vorne und schnell |
| F20 | 15 | Waschpumpe vorne und hinten |
| F21 | 20 | Scheinwerferwaschpumpe |
| F22 | 15 | Hupe |
| F23 | 15 | Abblendlicht rechts |
| F24 | 15 | Abblendlicht links |
| F27 | 5 | Fernlicht links |
| F28 | 5 | Fernlicht rechts |
Citroen C4 (2010-2018) – Sicherungsplan
Baujahr: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroën C4 (2010-2018) ist die Sicherung F13 im Sicherungskasten am Armaturenbrett.

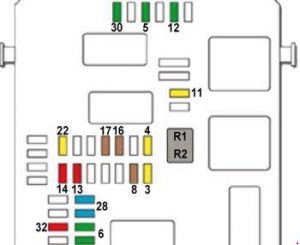

Sicherungskasten Armaturenbrett
| Nr. |
[A] |
Beschreibung |
| R1 | – | Nicht verwendet |
| R2 | – | 12 V Steckdose im Kofferraum |
| F3 | 20 | Positionslichter, Anhänger-Warnblinkanlage |
| F4 | 20 | Innenbeleuchtung, Anhänger-Schnittstelle |
| F5 | 30 | Elektrische Fensterheber vorne |
| F6 | 30 | Elektrische Fensterheber hinten per Taste |
| F11 | 20 | 12 V Anhängersteckdose. |
| F12 | 30 | Panoramadachrollo |
| F13 | 30 | Hi-Fi-Verstärker |
| F22 | 20 | Anhänger-Signal |
| F8 | 3 | Alarmsirene, Alarmcomputer |
| F13 | 10 | Zigarettenanzünder |
| F14 | 10 | 12V Steckdose im Kofferraum |
| F 16 | 3 | Beleuchtung großes Multifunktionshandschuhfach, Leseleuchten hinten, Beleuchtung Handschuhfach |
| F17 | 3 | Beleuchtung Sonnenblende, Leseleuchten vorne |
| F28 | 15 | Audiosystem, Radio (Zubehör) |
| F30 | 20 | Heckscheibenwischer |
| F32 | 10 | Hi-Fi-Verstärker |
| F36 | 15 | 12 V Steckdose hinten. |
| F37 | – | Nicht verwendet |
| F38 | – | Nicht verwendet |
| F39 | – | Nicht verwendet |
| F40 | – | Nicht verwendet |

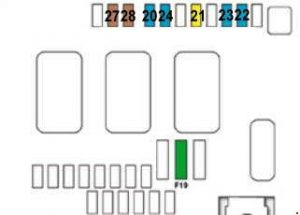

Sicherungsplan im Motorraum
| Nr. |
[A] |
Beschreibung |
| F19 | 30 | Scheibenwischer vorne / schnell |
| F20 | 15 | Waschpumpe vorne und hinten |
| F21 | 20 | Scheinwerferwaschpumpe |
| F22 | 15 | Hupe |
| F23 | 15 | Rechtes Fernlicht |
| F24 | 15 | Linkes Fernlicht |
| F27 | 5 | Linkes Abblendlicht |
| F28 | 5 | Rechtes Abblendlicht |
Über den Citroen C4 (2004-2018)
Der Citroen C4, hergestellt zwischen 2004 und 2018, ist ein beliebtes Kompaktfahrzeug, das eine komfortable Fahrt und ein modernes Design bietet. Dieses Modell ist bekannt für seine Zuverlässigkeit und eine breite Palette von Motoroptionen, die sowohl Benzin- als auch Dieselmotoren umfassen. Der Citroen C4 ist mit zahlreichen technologischen Innovationen ausgestattet, die den Fahrkomfort und die Sicherheit erhöhen. Der Innenraum des Fahrzeugs ist auf Komfort und Funktionalität ausgelegt und bietet ausreichend Platz für Passagiere und Gepäck. Dieses Modell ist ideal für diejenigen, die eine Kombination aus Stil, Leistung und Praktikabilität suchen.
Sicherungskastenplan Citroen C4
Diese Seite zeigt den Sicherungskastenplan für den Citroen C4, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Pläne enthalten die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
