Citroën Xsara Picasso (1998-2012) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Citroën Xsara Picasso 1998-2012, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Citroën Xsara Picasso (1998-2012) – Sicherungskastenbelegung
Baujahr: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

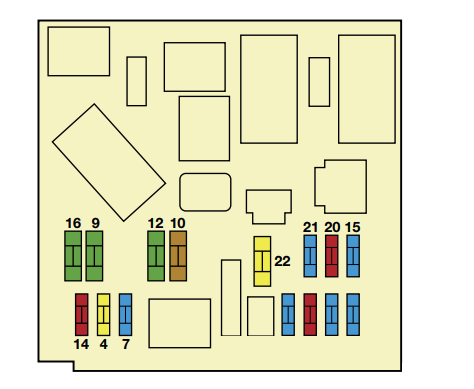

Sicherungskasten Armaturenbrett
Um an die Sicherungen unter dem Armaturenbrett zu gelangen, öffnen Sie die Abdeckung
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| F1 | 15 A | Diagnoseanschluss; Anhängerkupplung. |
| F2 | – | Nicht verwendet |
| F3 | – | Nicht verwendet |
| F4 | 20 A | Navigationssystem ECU; Armaturenbrett;
Audiosystem; Dieseladditivsystem; Lenkradbedienung. |
| F5 | 15 A | – |
| F6 | 10 A | Diagnoseanschluss |
| F7 | 15 A | Regen- und Sonnensensor |
| F8 | – | Nicht verwendet |
| F9 | 30 A | Schiebedach; Elektrische Heckfenster. |
| F10 | 40 A | Beheizbare Heckscheibe; Spiegelenteisung. |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F11 | 15 A | Heckscheibenwischer |
| F12 | 30 A | Elektrische Fensterheber vorne |
| F13 | – | Nicht verwendet |
| F14 | 10 A | Lenkradbedienung; Dieseladditivsystem;
Airbag; Einparkhilfe. |
| F15 | 15 A | Armaturenbrett; Radio;
Klimaanlage; Navigation. |
| F16 | 30 A | Zentralverriegelung |
| F17 | – | Nicht verwendet |
| F18 | – | Nicht verwendet |
| F19 | – | Nicht verwendet |
| F20 | 10 A | Rechtes Bremslicht |
| F21 | 15 A | Linkes Bremslicht |
| F22 | 20 A | Innenbeleuchtung; Zigarettenanzünder;
12V-Beleuchtung; Handschuhfachbeleuchtung. |

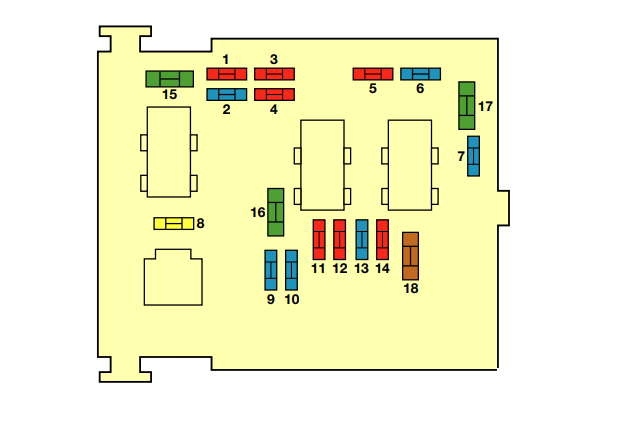

Sicherungen Motorraum
Um an die Sicherungen im Sicherungskasten unter der Motorhaube zu gelangen, entfernen Sie die Abdeckung.
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 10 A | Rückfahrscheinwerfer; Wasser-im-Diesel-Sensor;
Kühlmittel. |
| F2 | 15 A | Kraftstoffpumpe |
| F3 | 10 A | ABS ECU |
| F4 | 10 A | Motor-ECU; Automatikgetriebe-ECU. |
| F5 | 10 A | Automatikgetriebe; Dieseladditivsystem. |
| F6 | 15 A | Nebelscheinwerfer vorne |
| F7 | 15 A | Automatische Beleuchtung |
| F8 | 20 A | Motor-ECU |
| F9 | 15 A | Linkes Abblendlicht |
| F10 | 15 A | Rechtes Abblendlicht |
| F11 | 10 A | Linker Hauptkabelbaum |
| F12 | 10 A | Rechter Hauptkabelbaum |
| F13 | 15 A | Warnung |
| F14 | 10 A | Scheibenwischerpumpe vorne/hinten |
| F15 | 30 A | Motorsensoren; Zündspulen;
Einspritzdüsen; Magnetventile. |
| F 16 | 30 A | Luftpumpe |
| F17 | 30 A | Scheibenwischer |
| F18 | 40 A | Klimaanlagenlüfter |

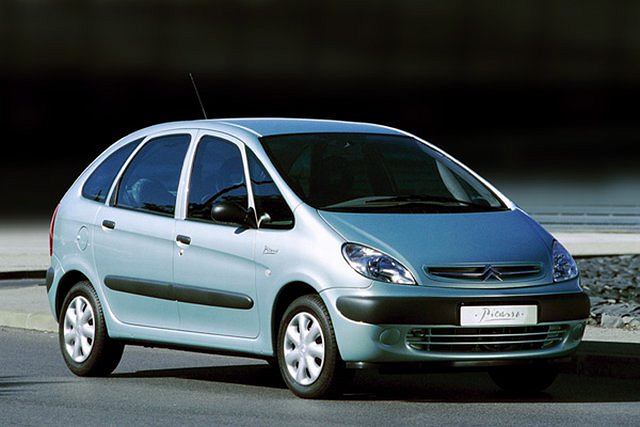

Über Citroën Xsara Picasso (1998-2012)
Der Citroën Xsara Picasso ist ein kompaktes MPV, das von 1998 bis 2012 produziert wurde. Dieses Modell war beliebt für seine Geräumigkeit und seinen Komfort, was es ideal für Familien machte. Der Xsara Picasso bot verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch boten. Das Design des Fahrzeugs zeichnete sich durch seine abgerundeten Formen und großen Fenster aus, die eine gute Sicht und einen hellen Innenraum gewährleisteten. Dank seiner Zuverlässigkeit und Praktikabilität gewann dieses Modell weltweit viele Fans.
Sicherungskastenbelegung Citroën Xsara Picasso
Diese Seite zeigt die Sicherungskastenbelegung für den Citroën Xsara Picasso, die für die Identifizierung und den Austausch von Sicherungen entscheidend ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Das Diagramm zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist für die ordnungsgemäße Funktion des Fahrzeugs unerlässlich, daher ist es wichtig, einen Überblick über seine Anordnung und die Funktionen der einzelnen Sicherungen zu haben.
