Ford Mustang Mach-E (2021-2022) – Sicherungskasten

Ford Mustang Mach-E (2021) – Sicherungsplan

Baujahr: 2021.

Sicherungskasten des Karosseriesteuergeräts

Der Sicherungskasten befindet sich auf der rechten Seite im Fußraum des Beifahrers.

Sicherungskasten unter der Motorhaube

Der Sicherungskasten befindet sich auf der rechten Seite des Motorraums.

1. Entfernen Sie die Kofferraumabdeckung.
2. Ziehen Sie den Haken zu sich und entfernen Sie die obere Abdeckung.
3. Ziehen Sie den Steckerhebel nach oben.

4. Ziehen Sie den Stecker nach oben, um ihn herauszuziehen.
5. Ziehen Sie beide Haken zu sich und entfernen Sie den Sicherungskasten.
6. Drehen Sie den Sicherungskasten um und öffnen Sie die Abdeckung.

Einbau und Ausbau der Kofferraumabdeckung

Hintere Kofferraumabdeckung

1. Beginnen Sie am hinteren Rand der linken Seite.
2. Ziehen Sie an den markierten Stellen der Haken nach oben, um die Haken zu lösen.
3. Entfernen Sie die Abdeckung.
4. Zum Einbau den Ausbauvorgang umkehren.

Kofferraumverkleidungen links/rechts

1. Beginnen Sie am hinteren Rand der rechten (oder linken) Seite und arbeiten Sie sich zum vorderen Teil der Abdeckung vor.
2. Ziehen Sie an den markierten Stellen der Haken nach oben, um die Haken zu lösen.
3. Entfernen Sie die Abdeckung.
4. Zum Einbau den Ausbauvorgang umkehren.

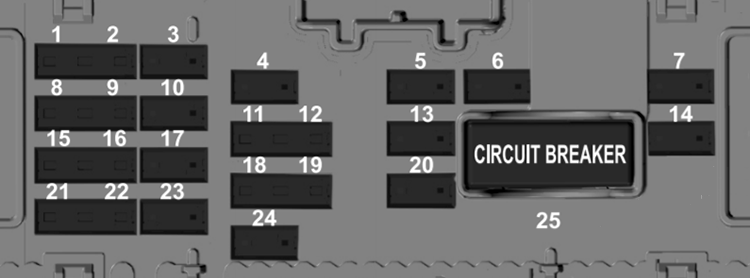

Sicherungsplan des Karosseriesteuergeräts

Sicherungsbelegung im BCM-Sicherungskasten

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	5 A	Nicht verwendet.
2	5 A	Nicht verwendet.
3	10 A	Erweitertes Leistungsmodul.
4	10 A	Multifunktionsdisplay.
5	20 A	Nicht verwendet.
6	10 A	Nicht verwendet.
7	30 A	Beifahrertürmodul.
8	5 A	Nicht verwendet.
9	5 A	Außenspiegel mit Abblendfunktion.
10	10 A	Erweitertes Leistungsmodul.
11	5 A	Elektrische Tür; Modul zur Aktivierung der Heckklappe ohne Hände; Telematik-Steuergerätemodul.
12	5 A	Diebstahlwarnanlage; Schlüsselloser Tastaturschalter; Aktivierungsschalter Fahrertür vorne; Aktivierungsschalter Fahrertür hinten.

Nummer	Ampere [A]	Beschreibung
13	15 A	Nicht verwendet.
14	30 A	Fahrertürmodul.
15	15 A	Nicht verwendet.
16	15 A	Aktive Federung (GT).
17	15 A	SYNC.
18	7,5 A	Modul für kabelloses Laden von Zubehör; Fahrerzustandsüberwachung; Aktivierungsschalter Beifahrertür vorne; Aktivierungsschalter Beifahrertür hinten.
19	7,5 A	Scheinwerferschalter-Set; Bluetooth-Modul mit geringem Stromverbrauch; Fahrzeugstarttaste;
20	10 A	Diebstahlwarnanlage.
21	7,5 A	CAN-Gateway-Modul; Klimasteuerung; Getriebemodul;
22	7,5 A	Instrumententafel; Lenksäulensteuermodul.
23	20 A	Audioeinheit.
24	20 A	Nicht verwendet.
25	30 A CB	Nicht verwendet.

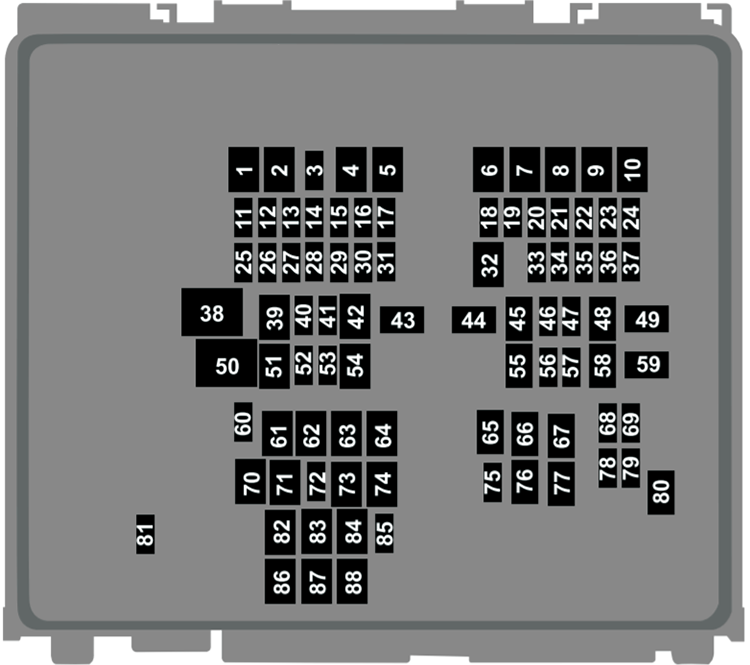

Sicherungsplan unter der Motorhaube

Sicherungsbelegung im Sicherungskasten unter der Motorhaube

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	–	Nicht verwendet.
2	40 A	Nicht verwendet (Reserve).
3	15 A	Scheibenwischerheizung.
4	40 A	Nicht verwendet (Reserve).
5	–	Nicht verwendet.
6	–	Nicht verwendet.
7	–	Nicht verwendet.
8	–	Nicht verwendet.
9	–	Nicht verwendet.
10	–	Nicht verwendet.
11	15 A	Antriebsstrang-Steuermodul.
12	–	Nicht verwendet.
13	15 A	Elektrischer Klimakompressor; Aktive Kühlergrillöffnung; Kühlmittelpumpe für Antriebsstrang-Steuermodul-Heizung; Absperrventil für Antriebsstrang-Steuermodul-Heizung.
14	15 A	Sekundärantriebsölpumpe (GT).
15	–	Nicht verwendet.
16	10 A	Batterieladesteuermodul
17	–	Nicht verwendet.
18	10 A	Antriebsstrang-Steuermodul.
19	10 A	Bremssteuerungsmodul.
20	5 A	Ladeklappenstatusanzeige.
21	5 A	Relaisspule für vorderen Kofferraumaktuator.
22	20 A	Verstärker.
23	20 A	Elektrische Fahrertür.
24	–	Nicht verwendet.
25	25 A	Verstärkte Scheinwerfer auf der linken Seite.
26	25 A	Verstärkte Scheinwerfer auf der rechten Seite.
27	5 A	Dauerstromversorgung.
28	5 A	Relaisspule für vorderen Kofferraumaktuator.
29	5 A	DC/DC-Wandler.
30	–	Nicht verwendet.
31	5 A	Elektrische Servolenkung.
32	30 A	Karosseriesteuermodul.
33	20 A	Erweitertes Fahrerassistenzsystem.
34	10 A	Scheinwerfersteuermodul.
35	15 A	Beheiztes Lenkrad.
36	10 A	Hauptsteuermodul Hybridantrieb; Zusätzlicher Stromverteilerkasten; Zusätzliches Steuermodul Hybridantrieb.
37	20 A	Hupe.
38	40 A	Lüftermotor.
39	–	Nicht verwendet.
40	–	Nicht verwendet.
41	20 A	Verstärker.
42	30 A	Elektrischer Fahrersitz.
43	40 A	Ventile des Antiblockiersystems.

Nummer	Ampere [A]	Beschreibung
44	60 A	Sicherungskasten der Zusatzstromversorgung.
45	30 A	Elektrischer Beifahrersitz.
46	–	Nicht verwendet.
47	–	Nicht verwendet.
48	–	Nicht verwendet.
49	60 A	Pumpe des Antiblockiersystems.
50	60 A	Kühlgebläse.
51	–	Nicht verwendet.
52	5 A	USB-Anschluss.
53	–	Nicht verwendet.
54	–	Nicht verwendet.
55	30 A	Beheizte Sitze.
56	20 A	Vorderes Kofferraummodul.
57	10 A	Datenverbindungsstecker.
58	–	Nicht verwendet.
59	40 A	Karosseriesteuermodul.
60	–	Nicht verwendet.
61	20 A	Reichhaltige Stromversorgung.
62	–	Nicht verwendet.
63	–	Nicht verwendet.
64	30 A	Elektrische Tür.
65	30 A	Fahrzeugdynamikmodul.
66	–	Nicht verwendet.
67	–	Nicht verwendet.
68	5 A	Elektronisches Batteriesteuermodul.
69	20 A	Elektrische Tür hinten Beifahrerseite.
70	–	Nicht verwendet.
71	20 A	Reichhaltige Stromversorgung.
72	20 A	Heckscheibenwischer.
73	–	Nicht verwendet.
74	30 A	Scheibenwischermotor.
75	–	Nicht verwendet.
76	30 A	Beheizte Heckscheibe.
77	–	Nicht verwendet.
78	20 A	Elektrische Tür vorne Fahrerseite.
79	20 A	Elektrische Tür vorne Beifahrerseite.
80	–	Nicht verwendet.
81	10 A	Heckscheibenwischerpumpe.
82	–	Nicht verwendet.
83	–	Nicht verwendet.
84	40 A	Nicht verwendet (Reserve).
85	5 A	Regensensor.
86	–	Nicht verwendet.
87	–	Nicht verwendet.
88	–	Nicht verwendet.

Ford Mustang Mach-E – Sicherungsplan

Baujahr: 2022.

Lage des Sicherungskastens

Sicherungskasten des Karosseriesteuergeräts

Der Sicherungskasten befindet sich auf der rechten Seite im Fußraum des Beifahrers.

Sicherungskasten unter der Motorhaube

Der Sicherungskasten befindet sich auf der rechten Seite des Motorraums.

1. Kofferraumabdeckung entfernen.
2. Haken zu sich ziehen und obere Abdeckung entfernen.
3. Steckerhebel nach oben ziehen.
4. Stecker nach oben ziehen, um ihn herauszuziehen.
5. Beide Haken zu sich ziehen und den Sicherungskasten entfernen.
6. Sicherungskasten umdrehen und Abdeckung öffnen.

Einbau und Ausbau der Kofferraumabdeckung

Hintere Kofferraumabdeckung

1. Beginnen Sie am hinteren Rand der linken Seite.
2. An den markierten Stellen der Haken nach oben ziehen, um die Haken zu lösen.
3. Abdeckung entfernen.
4. Zum Einbau den Ausbauvorgang umkehren.

Kofferraumverkleidungen links/rechts

1. Beginnen Sie am hinteren Rand der rechten (oder linken) Seite und arbeiten Sie sich zum vorderen Teil der Abdeckung vor.
2. An den markierten Stellen der Haken nach oben ziehen, um die Haken zu lösen.
3. Abdeckung entfernen.
4. Zum Einbau den Ausbauvorgang umkehren.

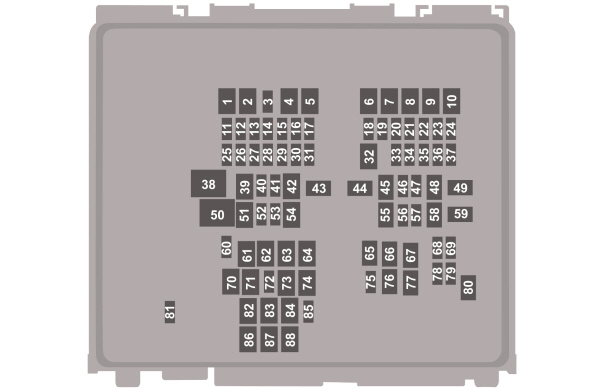

Fahrzeuge hergestellt ab 17.09.2021

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	—	Nicht verwendet.
2	40 A	Frontscheibenheizung auf der linken Seite.
3	—	Nicht verwendet.
4	40 A	Frontscheibenheizung auf der rechten Seite; Beheizte Düsen für die Frontscheibe.
5	—	Nicht verwendet.
6	—	Nicht verwendet.
7	—	Nicht verwendet.
8	—	Nicht verwendet.
9	—	Nicht verwendet.
10	—	Nicht verwendet.
11	15 A	Antriebsstrang-Steuermodul.
12	—	Nicht verwendet.
13	15 A	Elektrischer Kompressor der Klimaanlage; Aktive Öffnung des Lufteinlassgitters; Kühlmittelpumpe der Heizung des Antriebsstrang-Steuermoduls; Absperrventil für die Heizung des Antriebsstrang-Steuermoduls.
14	15 A	Ölpumpe des zweiten Getriebeblocks (GT).
15	—	Nicht verwendet.
16	10 A	Batterielade-Steuermodul.
17	20 A	Lenksäulenverriegelung.
18	10 A	Antriebsstrang-Steuermodul.
19	10 A	Bremssteuergerät.
20	5 A	Ladezustandsanzeige der Ladeklappe.
21	5 A	Relaiswicklung des vorderen Kofferraum-Aktuators.
22	20 A	Verstärker.
23	20 A	Elektronische Heckklappe auf der Fahrerseite.
24	—	Nicht verwendet.
25	25 A	Verstärkte Scheinwerfer auf der linken Seite.
26	25 A	Verstärkte Scheinwerfer auf der rechten Seite.
27	5 A	Notstromversorgung des PCM-Moduls.
28	5 A	Relaiswicklung des vorderen Kofferraum-Aktuators.
29	5 A	DC/DC-Wandler.
30	—	Nicht verwendet.
31	5 A	Elektronisches Lenkassistenzsystem.
32	30 A	Karosseriesystem-Steuermodul.
33	20 A	Fortschrittliches Fahrerassistenzsystem.
34	10 A	Scheinwerfer-Steuermodul; Scheinwerfer auf der linken Seite; Scheinwerfer auf der rechten Seite.
35	15 A	Beheiztes Lenkrad.
36	10 A	Steuermodul des ersten Hybridantriebsstrangs; Zusätzlicher Sicherungskasten der Stromversorgung; Steuermodul des zweiten Hybridantriebsstrangs.
37	20 A	Hupe.
38	40 A	Lüftermotor.
39	—	Nicht verwendet.
40	—	Nicht verwendet.
41	20 A	Verstärker.
42	30 A	Elektrisch verstellbarer Fahrersitz.
43	40 A	Ventile des Antiblockiersystems.

Nummer	Ampere [A]	Beschreibung
44	60 A	Zusätzlicher Sicherungskasten für die Stromverteilung.
45	30 A	Elektrisch verstellbarer Beifahrersitz.
46	—	Nicht verwendet.
47	—	Nicht verwendet.
48	—	Nicht verwendet.
49	60 A	Pumpe des Antiblockiersystems.
50	60 A	Lüfter
51	—	Nicht verwendet.
52	5 A	USB-Anschluss.
53	—	Nicht verwendet.
54	—	Nicht verwendet.
55	30 A	Sitzheizung.
56	20 A	Kofferraummodul.
57	10 A	Diagnosestecker.
58	—	Nicht verwendet.
59	40 A	Karosseriesystem-Steuermodul.
60	—	Nicht verwendet.
61	20 A	Zusätzliche Steckdose.
62	—	Nicht verwendet.
63	—	Nicht verwendet.
64	30 A	Elektrisches Öffnen/Schließen der Heckklappe.
65	30 A	Modul des dynamischen Fahrzeugsteuerungssystems.
66	—	Nicht verwendet.
67	—	Nicht verwendet.
68	5 A	Elektronisches Batteriemanagementmodul.
69	20 A	Elektrische Heckklappe auf der Beifahrerseite.
70	—	Nicht verwendet.
71	20 A	Zusätzliche Steckdose.
72	20 A	Heckscheibenwischer.
73	—	Nicht verwendet.
74	30 A	Frontscheibenwischermotor.
75	—	Nicht verwendet.
76	30 A	Beheizte Heckscheibe.
77	—	Nicht verwendet.
78	20 A	Elektrische Vordertür auf der Fahrerseite.
79	20 A	Elektrische Vordertür auf der Beifahrerseite.
80	—	Nicht verwendet.
81	10 A	Heckscheibenwischerpumpe.
82	—	Nicht verwendet.
83	—	Nicht verwendet.
84	40 A	Anhängerbeleuchtungsmodul.
85	5 A	Regensensor.
86	—	Nicht verwendet.
87	—	Nicht verwendet.
88	—	Nicht verwendet.

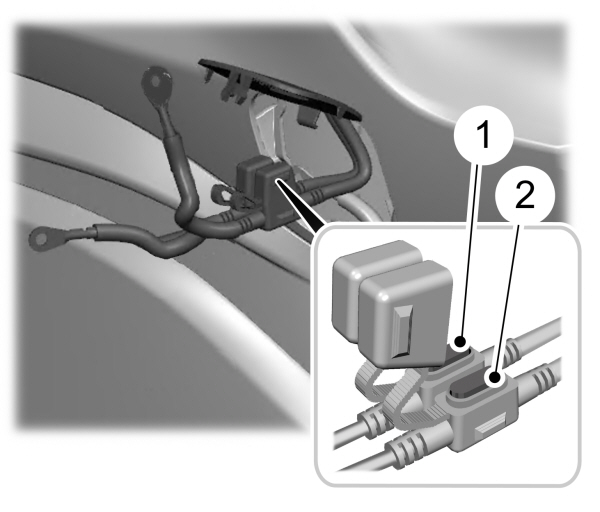

BATTERIE-SICHERUNGSKASTEN

Nummer	Ampere [A]	Beschreibung
1	20 A	Kofferraum
2	20 A	Kofferraum

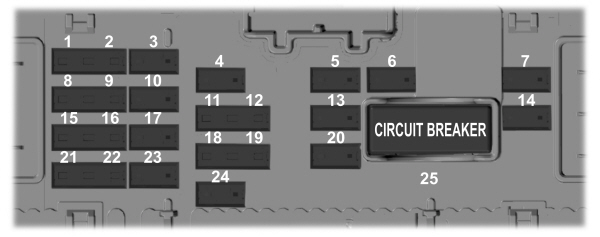

SICHERUNGSKASTEN DES KAROSSERIESYSTEM-STEUERMODULS

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	5 A	Steuermodul des ergänzenden Sicherheitssystems.
2	5 A	Nicht verwendet.
3	10 A	Nicht verwendet.
4	10 A	Multifunktionsdisplay.
5	20 A	Nicht verwendet.
6	10 A	Nicht verwendet.
7	30 A	Beifahrertürmodul.
8	5 A	Nicht verwendet.
9	5 A	Außenspiegel mit automatischer Abblendfunktion; Kontrollleuchte für die Deaktivierung des Beifahrerairbags.
10	10 A	Nicht verwendet.
11	5 A	Elektrisches Öffnen/Schließen der Heckklappe; Steuermodul für die Freihand-Öffnungs-/Schließfunktion der Heckklappe.
12	5 A	Diebstahlwarnanlage; Tastatur-Schalter zum schlüssellosen Öffnen des Fahrzeugs; Aktivierungsschalter der Vordertür auf der Fahrerseite; Aktivierungsschalter der Hintertür auf der Fahrerseite.

Nummer	Ampere [A]	Beschreibung
13	15 A	Nicht verwendet.
14	30 A	Fahrertürmodul.
15	15 A	Nicht verwendet.
16	15 A	Aktive Federung (GT).
17	15 A	SYNC.
18	7,5 A	Modul für drahtloses Laden von Zubehör; Fahrerzustandsüberwachung; Aktivierungsschalter der Vordertür auf der Beifahrerseite; Aktivierungsschalter der Hintertür auf der Beifahrerseite.
19	7,5 A	Scheinwerferschaltergruppe; Bluetooth Low Energy Modul; Telematiksystem-Steuergerätemodul; Startsystem per Knopfdruck.
20	10 A	Alarmanlagensirene.
21	7,5 A	Gateway-Modul; Heiz-, Lüftungs- und Klimaanlage; Getriebemodul.
22	7,5 A	Instrumentengruppe; Lenksäulen-Steuermodul.
23	20 A	Audiogruppe.
24	20 A	Batteriebetriebene Alarmsirene.
25	30 A	Installationsschalter	Nicht verwendet.
