Skoda Fabia NJ (2018-2019) – Sicherungskasten
Skoda Fabia (2018-2019…) – Sicherungsplan
Baujahr: 2018, 2019.
Sicherungen für Zigarettenanzünder/Steckdose in der Skoda Fabia sind die Sicherungen #13 (12-Volt-Steckdose im Kofferraum) und #44 (Zigarettenanzünder, 12-Volt-Steckdose) im Sicherungskasten des Armaturenbretts.
| Farbe der Sicherung | Ampere [A] |
|---|---|
| hellbraun | 5 |
| dunkelbraun | 7,5 |
| rot | 10 |
| blau | 15 |
| gelb blau | 20 |
| weiß | 25 |
| grün/rosa | 30 |
| Grün | 40 |
| rot | 50 |
Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter der Abdeckung unter dem Lenkrad.

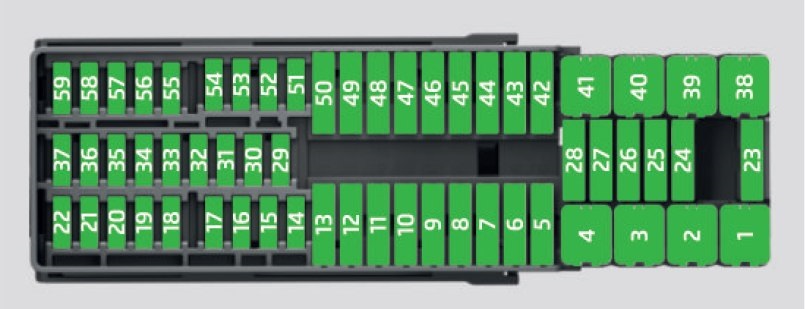

Sicherungskasten-Diagramm
Für Fahrzeuge mit Linkslenkung
Sicherungsbelegung im Armaturenbrett
| Nr | Stromverbraucher |
|---|---|
| Nr | Stromverbraucher |
| 1 | Standlicht links;
Standlicht; Bremslicht hoch montiert. |
| 2 | Zentralverriegelung |
| 3 | Startrelais |
| 4 | Standlicht rechts;
Rückfahrlicht; Kennzeichenbeleuchtung. |
| 5 | Elektrische Fensterheber – Fahrer |
| 6 | Steuergerät;
Innenbeleuchtung. |
| 7 | Hupe |
| 8 | Anhängerkupplung – Lampe links |
| 9 | Lenkstockhebel;
Motorsteuergerät (nur ohne KESSY); Automatikgetriebe (nur ohne KESSY); Wählhebel Automatikgetriebe (nur ohne KESSY); ESC (nur ohne KESSY); Steuergerät Anhängererkennung (nur ohne KESSY); Servolenkung (nur ohne KESSY); Airbag (nur ohne KESSY). |
| 10 | Elektrische Fensterheber – hinten links |
| 11 | Scheinwerferreinigungsanlage |
| 12 | Radioanzeige |
| 13 | 12 V Steckdose im Kofferraum |
| 14 | Lenkstockhebel;
Lichtschalter; Schlüsselabzugsperre Armaturenbrett (Automatikgetriebe); Diagnoseschnittstelle; Blinker; SmartGate Steuergerät; Regensensor; Lichtsensor. |
| 15 | Steuergerät Klimaanlage;
Wählhebel Automatikgetriebe. |
| 16 | Armaturenbrett |
| 17 | Alarmanlage;
Hupe. |
| 18 | Unbelegt |
| 19 | Unbelegt |
| 20 | Unbelegt |
| 21 | Unbelegt |
| 22 | Scheibenwischersystem vorne und hinten |
| 23 | Unbelegt |
| 24 | Gebläse Klimaanlage, Heizung;
Steuergerät Klimaanlage und Heizung. |
| 25 | Unbelegt |
| 26 | Vordersitze beheizt |
| 27 | Heckscheibenwischer |
| 28 | Unbelegt |
| 29 | Airbag (nur mit KESSY) |
| Nr | Stromverbraucher |
|---|---|
| 30 | Elektrische Fensterheber (2015-2018);
Lichtschalter; Rückfahrlichtschalter; Steuergerät Klimaanlage; Steuergerät Parklenkassistent; Außenspiegel; Stromversorgung zentrale Tastenleiste; Stromversorgung seitliche Tastenleiste; Innenspiegel. |
| 31 | Kraftstoffpumpe;
Steuergerät Kühlerlüfter; Tempomat; Relais Scheibenwischer vorne und hinten |
| 32 | 2015-2018:
Diagnoseschnittstelle; Scheinwerfer-Durchflussregelung; 2019: Diagnoseanschluss; Scheinwerfer-Nivellierung; Waschdüsenheizung; LED-Scheinwerfer. |
| 33 | Relais Anlasser;
Kupplungspedalschalter. |
| 34 | 2015-2018:
Beheizte Windschutzscheibendüsen; 2019: USB-Ladefunktion. |
| 35 | 2015-2018:
Nicht belegt; 2019: Toter-Winkel-Erkennung. |
| 36 | Beheizte Vordersitze |
| 37 | Radar |
| 38 | Nicht belegt |
| 39 | 2015-2018:
Zusätzliches elektrisches Heizsystem; 2019: Nicht belegt |
| 40 | Nicht belegt |
| 41 | Heckscheibenheizung |
| 42 | Elektrische Fensterheber – Beifahrer vorne |
| 43 | Anhängerkupplung – Kontakt in der Steckdose |
| 44 | Zigarettenanzünder;
12 V Steckdose. |
| 45 | Elektrische Fensterheber – hinten rechts |
| 46 | Scheibenwaschanlage vorne und hinten;
Lenkstockhebel. |
| 47 | Anhängerkupplung – Kontakt in der Steckdose |
| 48 | Anhängerkupplung – rechtes Licht |
| 49 | Steuergerät Kraftstoffpumpe |
| 50 | Radio |
| 51 | Außenspiegelheizung |
| 52 | Steuergerät KESSY |
| 53 | Lenkradschloss KESSY |
| 54 | Nicht belegt |
| 55 | Beheizte Vordersitze |
| 56 | Nicht belegt |
| 57 | Nicht belegt |
| 58 | Nicht belegt |
| 59 | Nicht belegt |

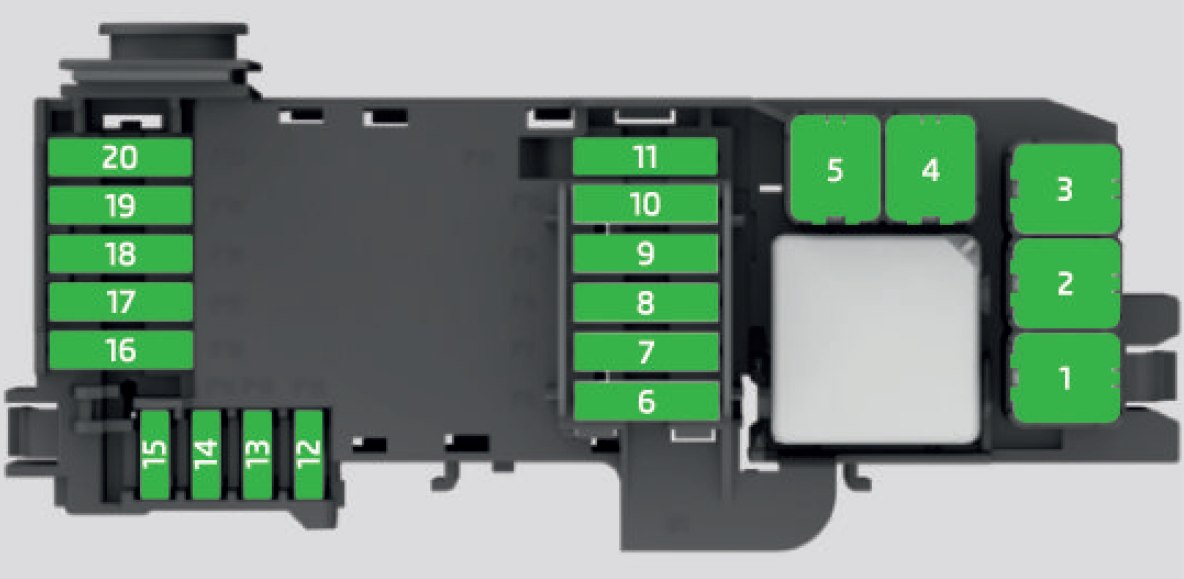

Sicherungskasten-Diagramm im Motorraum
Sicherungskasten-Diagramm
Sicherungsbelegung
| Nr | Energieverbraucher |
|---|---|
| Nr | Energieverbraucher |
| 1 | Kühlerlüfter |
| 2 | 2015-2018:
Steuergerät Glühkerzensystem; 2019: Nicht zugewiesen. |
| 3 | Steuergerät für ABS/ESC |
| 4 | 2015-2018:
Zusätzliches elektrisches Heizsystem; 2019: Nicht zugewiesen. |
| 5 | 2015-2018:
Zusätzliches elektrisches Heizsystem; 2019: Nicht zugewiesen. |
| 6 | Automatikgetriebe |
| 7 | Motorsteuergerät |
| 8 | Scheibenwischer |
| 9 | Steuergerät |
| Nr | Stromverbraucher |
|---|---|
| 10 | Steuergerät für ABS/ESC |
| 11 | 2015-2018:
Nicht zugewiesen; 2019: Vakuumpumpe für Bremssystem. |
| 12 | Motorkomponenten |
| 13 | Bremspedalschalter |
| 14 | Motorkomponenten;
Relais Kraftstoffpumpe. |
| 15 | Motorsteuergerät |
| 16 | Anlasser |
| 17 | Motorsteuergerät |
| 18 | 2015-2018:
Motorkomponenten; Relais elektrische Heizung; Kühlerlüfter; 2019: Kühlerlüfter; Ventilklappe; Öltemperatursensor; Ventil Kohlefilter; Ventil Saugrohr. |
| 19 | Lambdasonde |
| 20 | 2015-2018:
Motorkomponenten; Steuergerät Glühkerzensystem; Heizung Sicherungskastenbelüftung; 2019: Zündspulen. |
