Ford B-MAX (2012-2017) – Sicherungskasten
Ford B-MAX (2012-2017) – Sicherungskasten-Diagramm
Baujahr: 2012, 2013, 2014, 2015, 2016, 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford B-MAX ist die Sicherung 30 im Sicherungskasten in der Kabine.

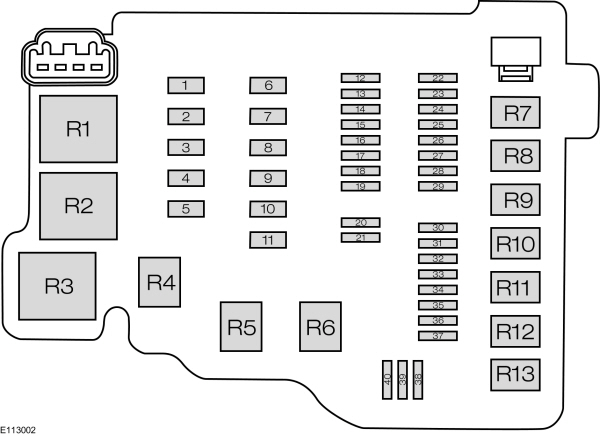

Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 40 | Antiblockiersystem-Modul |
| 1 | 30 | ABS/ESP |
| 2 | 60 | Kühlsystemlüfter mit hoher Geschwindigkeit |
| 3 | 40 | Kühlsystemlüfter |
| 3 | 30 | Niedrige Geschwindigkeit des Kühlsystemlüfters |
| 4 | 30 | Heizungsgebläse |
| 5 | 60 | Stromversorgung des Sicherungskastens der Kabine (Batterie) |
| 6 | 30 | Karosseriesteuerungsmodul |
| 7 | 60 | Stromversorgung des Sicherungskastens in der Kabine (Zündung) |
| 8 | 60 | Glühkerzen |
| 8 | 50 | DPS6-Modul |
| 9 | 40 | Beheizte Windschutzscheibe |
| 10 | 40 | Beheizte Windschutzscheibe |
| 11 | 30 | Anlasserrelais |
| 12 | 10 | Relais für linke Abblendlichtscheinwerfer |
| 13 | 10 | Relais für rechte Abblendlichtscheinwerfer |
| 14 | 15 | Pumpe |
| 15 | 20 | Zündspule |
| 16 | 15 | Antriebsstrang-Steuerungsmodul;
Kühlerlüfter mit hoher und niedriger Geschwindigkeit. |
| 17 | 15 | Beheizte Lambdasonden (Benzinmotoren) |
| 17 | 20 | Leistungsmodul (Dieselmotoren) |
| 18 | – | Nicht verwendet |
| 19 | 7.5 | Klimaanlagensteuerung |
| 20 | – | Nicht verwendet |
| 21 | – | Nicht verwendet |
| 22 | 15 | Batteriestromversorgung für die Beleuchtungssteuerung |
| 23 | 15 | Nebelscheinwerfer vorne |
| 24 | 15 | Blinker |
| 25 | 15 | Außenbeleuchtung, linke Seite |
| 26 | 15 | Außenbeleuchtung, rechte Seite |
| 27 | 7.5 | Getriebesteuerungsmodul |
| 28 | 20 | ABS/ESP |
| 29 | 10 | Klimaanlagenkupplung |
| 30 | – | Nicht verwendet |
| 31 | – | Nicht verwendet |
| 32 | 20 | Hupe;
Batteriesparmodus; Schlüsselloses Zugangssystem. |
| 33 | 20 | Beheizte Windschutzscheibe |
| 34 | 20 | Kraftstoffpumpenrelais;
Dieselheizung. |
| 35 | 15 | Cat1 Alarmsystem |
| 36 | 7.5 | Steuerung des Automatikgetriebes |
| 37 | 25 | Vordertürmodul, linke Seite |
| 38 | 25 | Vordertürmodul, rechte Seite |
| 39 | 25 | Hintertürmodul, linke Seite |
| 40 | 25 | Hintertürmodul, rechte Seite |
| Relais | Beschreibung | |
| R1 | Kühlerlüfter | |
| R2 | Nicht verwendet | |
| R3 | Getriebesteuerungsmodul | |
| R4 | Hauptscheinwerfer | |
| R5 | Nicht verwendet | |
| R6 | Nicht verwendet | |
| R7 | Motorkühlerlüfter | |
| R8 | Anlassermotor | |
| R9 | Klimaanlagenkupplung | |
| R10 | Nebelscheinwerfer vorne | |
| R11 | Kraftstoffpumpe;
Dieselheizung. |
|
| R12 | Rückfahrlicht | |
| R13 | Heizungsgebläse | |

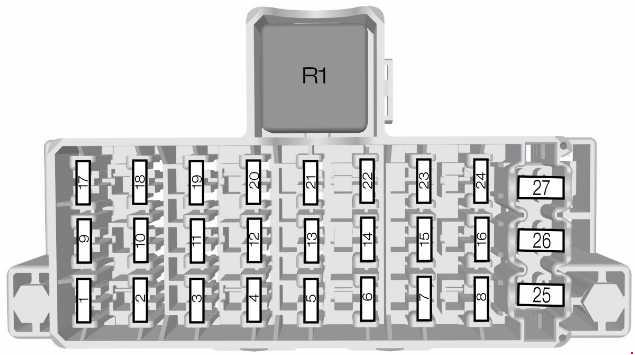

Sicherungskasten Kabine – Typ 1
| Nummer | Ampere [A] | Beschreibung |
| 1 | 7.5 | Starten;
Regensensor; Beheizte Windschutzscheibe. |
| 2 | 10 | Bremslichter |
| 3 | 7.5 | Rückfahrlicht;
Rückfahrkamera. |
| 4 | 7.5 | Scheinwerfereinstellung |
| 5 | – | Nicht verwendet |
| 6 | 15 | Heckscheibenwischer |
| 7 | 15 | Waschwasserpumpe |
| 8 | – | Nicht verwendet |
| 9 | 15 | Beheizter Beifahrersitz |
| 10 | 15 | Beheizter Fahrersitz |
| 11 | – | Nicht verwendet |
| 12 | 10 | Airbag-Modul |
| 13 | 10 | Starten;
Elektrische Servolenkung; Messgerät; Passives Diebstahlschutzsystem; Antiblockiersystem. |
| 14 | 7.5 | Antriebsstrang-Steuerungsmodul;
Schalthebel; Kraftstoffpumpe. |
| 15 | 7.5 | Audiosystem, Messgerät |
| 16 | 7.5 | Beheizte Windschutzscheibe |
| 17 | – | Nicht verwendet |
| 18 | – | Nicht verwendet |
| 19 | 15 | Datenanschluss |
| 20 | 20 | Multifunktionsdisplay;
Uhr; Interner Scanner; Heizungsbelüftung; KLIMAANLAGENBEDIENFELD. |
| 21 | 15 | Audiosystem, Navigation, Bluetooth |
| 22 | 7.5 | Messgerät |
| 23 | 7.5 | Anhänger-Modul |
| 24 | 7.5 | Synchronisationsantennenmodul |
| 25 | – | Nicht verwendet |
| 26 | 30 | Frontscheibenwischer, linke Seite |
| 27 | 30 | Frontscheibenwischer, rechte Seite |
| Relais | Beschreibung | |
| R1 | Zündung | |

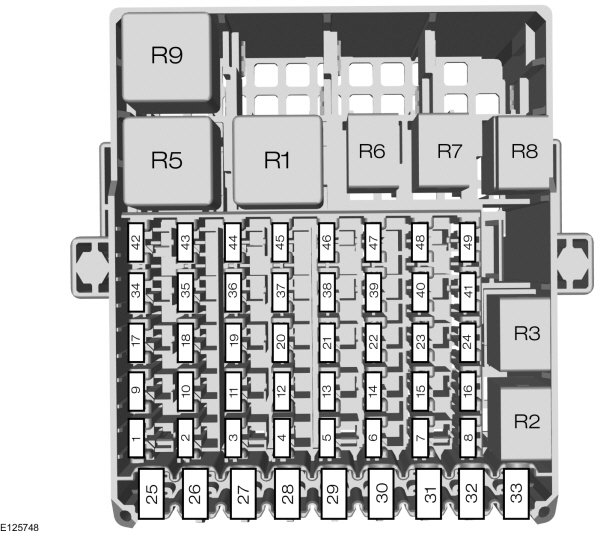

Sicherungskasten Kabine – Typ 2
| Nummer | Ampere [A] | Beschreibung |
| 1 | 7.5 | Starten;
Regensensor; Beheizte Windschutzscheibe; Deckenleuchte; Rückspiegel. |
| 2 | 10 | Bremslichter |
| 3 | 7.5 | Rückfahrlicht |
| 4 | 7.5 | Scheinwerfereinstellung |
| 5 | – | Nicht verwendet |
| 6 | 15 | Heckscheibenwischer |
| 7 | 15 | Waschwasserpumpe |
| 8 | – | Nicht verwendet |
| 9 | 15 | Beheizter Beifahrersitz |
| 10 | 15 | Beheizter Fahrersitz |
| 11 | – | Nicht verwendet |
| 12 | 10 | Airbag-Modul |
| 13 | 10 | Starten;
Elektrische Servolenkung; Messgerät; Passives Diebstahlschutzsystem; Antiblockiersystem. |
| 14 | 7.5 | Antriebsstrang-Steuerungsmodul;
Schalthebel; Kraftstoffpumpe. |
| 15 | 7.5 | Audiosystem;
Messgerät. |
| 16 | 7.5 | Beheizte Windschutzscheibe, rechte Seite |
| 17 | – | Nicht verwendet |
| 18 | – | Nicht verwendet |
| 19 | 10 | Datenanschluss |
| 20 | 20 | Anhänger-Modul |
| 21 | 15 | Audiosystem, Navigation |
| 22 | 7.5 | Messgerät |
| 23 | 7.5 | Multifunktionsdisplay;
Uhr; Interner Scanner; Beheizte Belüftung; Klimaanlagen-Bedienfeld. |
| 24 | 10 | Synchronisationsmodul |
| 25 | – | Nicht verwendet |
| 26 | 30 | Frontscheibenwischer, linke Seite |
| 27 | 30 | Frontscheibenwischer, rechte Seite |
| 28 | 30 | Spannungsqualitätsmodul |
| 29 | 20 | Hinterer Stromanschluss |
| 30 | 20 | Zigarettenanzünder;
Vorderer Stromanschluss. |
| 31 | – | Nicht verwendet |
| 32 | – | Nicht verwendet |
| 33 | – | Nicht verwendet |
| 34 | 20 | Schlüsselloser Zugang |
| 35 | 20 | Schlüsselloser Zugang |
| 36 | 10 | Datenanschluss |
| 37 | 15 | Startschlüssel |
| 38 | – | Nicht verwendet |
| 39 | – | Nicht verwendet |
| 40 | – | Nicht verwendet |
| 41 | – | Nicht verwendet |
| 42 | 7.5 | Rückfahrkamera |
| 43 | 10 | Modul für aktiven Stadtstopp |
| 44 | 7.5 | Anzeige für Beifahrerairbag-Deaktivierung |
| 45 | – | Nicht verwendet |
| 46 | – | Nicht verwendet |
| 47 | – | Nicht verwendet |
| 48 | – | Nicht verwendet |
| 49 | – | Nicht verwendet |
| Relais | Beschreibung | |
| R1 | Starten | |
| R2 | Zigarettenanzünder | |
| R3 | Nicht verwendet | |
| R4 | Aktives Stadtstopp-Relais | |
| R5 | Nicht verwendet | |
| R6 | Schlüsselloser Zugang (Zubehör) | |
| R7 | Schlüsselloser Zugang (Starten) | |
| R8 | Batteriesparrelais | |
| R9 | Beheizte Windschutzscheibe, linke Seite | |
| R10 | Beheizte Windschutzscheibe, rechte Seite | |
| R11 | Nicht verwendet | |
| R12 | Nicht verwendet | |
Über Ford B-MAX (2012-2017)
Der Ford B-MAX, produziert von 2012 bis 2017, ist ein kompakter MPV, der sich durch ein innovatives Design ohne B-Säule auszeichnet, was den Zugang zum Innenraum erleichtert. Dieses Modell basiert auf der Ford Fiesta-Plattform und bietet einen geräumigen Innenraum mit flexibler Sitzanordnung. Der Ford B-MAX ist mit verschiedenen Motorisierungen erhältlich, darunter 1,0-Liter-EcoBoost-Benzinmotoren und TDCi-Dieselmotoren. Dank seiner kompakten Abmessungen und modernen Technologien ist er ideal für den Stadtverkehr und bietet Komfort und Sicherheit für alle Passagiere.
Sicherungskasten-Diagramm Ford B-MAX
Diese Seite zeigt das Sicherungskasten-Diagramm für den Ford B-MAX, das für die ordnungsgemäße Wartung der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Motorraum und im Innenraum unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
