Ford C-MAX Hybrid (2014-2018) – Sicherungskasten
Ford C-MAX Hybrid – Sicherungskastenbelegung
Baujahr: 2014, 2015.
Sicherungen für Zigarettenanzünder (Steckdosen) sind Sicherung Nr. 61 (Zigarettenanzünder, Steckdose in der zweiten Reihe) im Sicherungskasten des Armaturenbretts und Sicherung F27 (Kofferraumausgang).
Position des Sicherungskastens
Fahrgastraum
Der Sicherungskasten befindet sich auf der rechten Seite unter dem Fahrgastraum (entfernen Sie den Boden des Fahrgastraums).
Motorraum
Der Sicherungskasten befindet sich im Motorraum.
Kofferraum
Der Sicherungskasten befindet sich im Kofferraum hinter dem Radkasten auf der linken Seite.
Zusätzliche Sicherungskästen
Das Fahrzeug verfügt über einen zusätzlichen Sicherungskasten, der an der Stromverteilerbox befestigt ist.
Ein weiterer zusätzlicher Sicherungskasten ist an der 12-V-Batterieklemme im hinteren Teil des Fahrzeugs angeschlossen. Er enthält Hochstromsicherungen. Wenn Sie eine dieser Sicherungen austauschen müssen, wenden Sie sich an einen autorisierten Händler.
Fahrgastraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F56 | 20A | Kraftstoffpumpenversorgung |
| F57 | — | Nicht verwendet |
| F58 | 5A | Nicht verwendet (Reserve) |
| F59 | 5A | Passives Diebstahlsicherungssystem |
| F60 | 10 A | Innenbeleuchtung, Fahrertürschaltergruppe, Handschuhfachbeleuchtung, obere Konsolenschaltergruppe |
| F61 | 20A | Zigarettenanzünder, Steckdose in der zweiten Reihe |
| F62 | 5A | Automatisches Scheibenwischermodul, automatisch abblendender Spiegel |
| F63 | 10 A | Nicht verwendet (Reserve) |
| F64 | — | Nicht verwendet |
| F65 | 10 A | Heckklappenentriegelung |
| F66 | 20A | Stromversorgung für Fahrertürentriegelung |
| F67 | 7,5A | Handy-Pass (C-MAX Energi), Multifunktionsdisplay, GPS-Modul, SYNC |
| F68 | 15A | Nicht verwendet (Reserve) |
| F69 | 5A | Instrumententafel |
| F70 | 20A | Zentralverriegelung und Entriegelungsstromversorgung |
| F71 | 10 A | Heizungsbedienfeld (manuelle Klimaanlage), Klimaanlagenmodul |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F72 | 7,5A | Lenkradmodul |
| F73 | 7,5A | Datenverbindungsstecker, OBD II Stromversorgung |
| F74 | 15A | Scheinwerferversorgung |
| F75 | 15A | Nebelscheinwerferversorgung |
| F76 | 10 A | Rückfahrlichtversorgung |
| F77 | 20A | Waschpumpe |
| F78 | 5A | Zündschalter, Startknopf |
| F79 | 15A | Radio, Warnblinkschalter |
| F80 | 20A | Nicht verwendet (Reserve) |
| F81 | 5A | Sonnenblendenversorgung, Fernempfangsantenne |
| F82 | 20A | Masse der Waschpumpe |
| F83 | 20A | Masse der Zentralverriegelung |
| F84 | 20A | Masse der Türentriegelung |
| F85 | 7,5 A | Elektronische 15V-Versorgung |
| F86 | 10 A | Rückhaltesystemmodul, Beifahrerairbag-Deaktivierungsanzeige |
| F87 | — | Nicht verwendet |
| F88 | 25A | Nicht verwendet (Reserve) |
| F89 | — | Nicht verwendet |

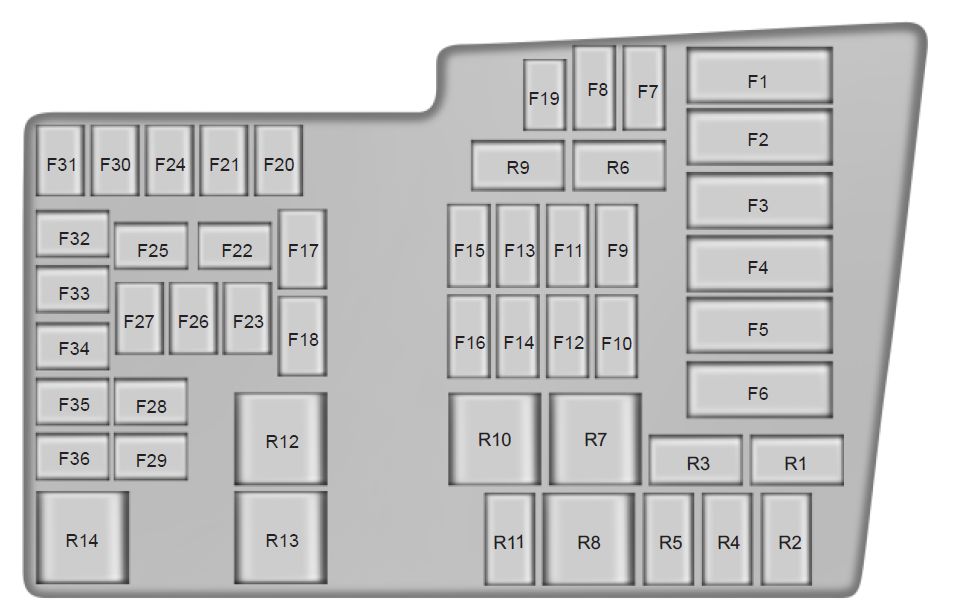

Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 50A Midi | Kühlgebläsemodul |
| F2 | 50A Midi | Elektrische Wasserpumpe |
| F3 | 50A Midi | Karosseriesteuerungsmodul 1 Stromversorgung |
| F4 | 50A Midi | Karosseriesteuerungsmodul 2 Stromversorgung |
| F5 | — | Nicht verwendet |
| F6 | — | Nicht verwendet |
| F7 | 40A** | Antiblockiersystempumpe |
| F8 | 30 A** | Antiblockiersystem-Bremsventil |
| F9 | 40A** | Vakuumpumpe |
| F10 | 40A** | Heizungsgebläsemotor |
| F11 | 30 A** | Motorsteuerung |
| F12 | — | Nicht verwendet |
| F13 | 25A** | Traktionskontrollsystem-Modulrelais |
| F14 | 20A** | Heckscheibenwischer |
| F15 | 30 A** | Karosseriesteuerungsmodul KL30 Stromversorgung |
| F 16 | 20A** | Karosseriesteuerungsmodul 15 Stromversorgung |
| F17 | 20A** | Getriebeölpumpe (C-MAX Energi) |
| F18 | 20A** | Frontscheibenwischermotor |
| F19 | 5A* | Antiblockiersystem und elektronisches Stabilitätsprogrammmodul |
| F20 | 15 A* | Hupe |
| F21 | 5A* | Lichtschalter |
| F22 | 5A* | Vakuumpumpenüberwachung |
| F23 | 5A* | Motorsteuerungsmodul 15 / Traktionskontrollsystemmodul 15 / Getriebeölpumpe 15 |
| F24 | 5A* | Relaisspulen, Lichtschaltermodul |
| F25 | 10 A* | Elektronische Motorkühlpumpe |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F26 | 5A* | Elektronisches Lenkassistenzmodul 15 |
| F27 | 5A* | Luftmassenstromsensor |
| F28 | 15 A* | Traktionskontrollsystemmodul |
| F29 | 10 A* | Elektronischer Klimakompressor / PTC-Heizung |
| F30 | 10 A* | Motorsteuerungsmodul, Traktionskontrollsystemmodul |
| F31 | 5A* | Beleuchteter Ladeanschlussring (C-MAX Energi) |
| F32 | 20A* | Fahrzeugstromversorgung 2 |
| F33 | 15 A* | Fahrzeugstromversorgung 4 |
| F34 | 10 A* | Einspritzdüsen |
| F35 | 10 A* | Fahrzeugstromversorgung 3 |
| F36 | 20A* | Fahrzeugstromversorgung 1 |
| R1 | — | Nicht verwendet |
| R2 | Mikrorelais | Hupe |
| R3 | Mikrorelais | Hybrid-Systemsteuerung |
| R4 | Mikrorelais | Frontscheibenwischer |
| R5 | — | Nicht verwendet |
| R6 | Mikrorelais | Front- und Heckscheibenwischer hoch/niedrig |
| R7 | Leistungsrelais | Vakuumpumpe |
| R8 | Leistungsrelais | Zündstromversorgung |
| R9 | — | Nicht verwendet |
| R10 | Mini-Relais | Vakuumpumpensensor |
| R11 | — | Nicht verwendet |
| R12 | Leistungsrelais | Kühlgebläse |
| R13 | Mini-Relais | Heizungsgebläse |
| R14 | Mini-Relais | Motorsteuerungsrelais |
| * Mini-Sicherungen ** Patronensicherungen |

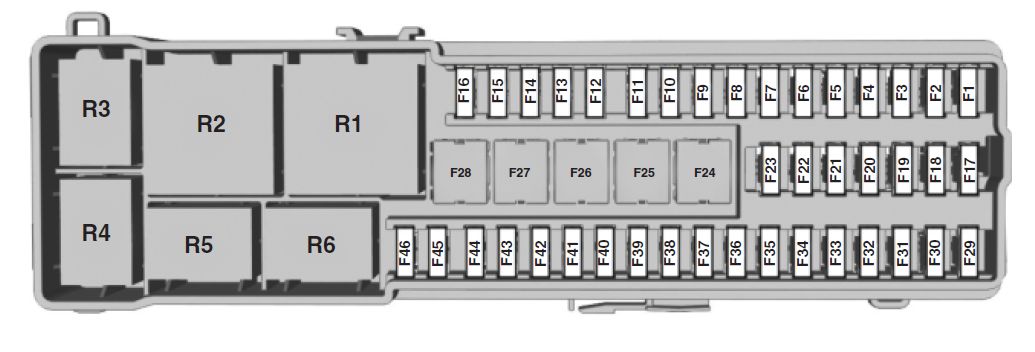

Kofferraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 5A | Modul für schlüssellosen Zugang zur Heckklappe |
| F2 | 10 A | Schlüsselloses Fahrzeugmodul |
| F3 | 5A | Schlüssellose Fahrzeugtürgriffe |
| F4 | 25A | Fahrertürsteuerung links |
| F5 | 25A | Beifahrertürsteuerung rechts |
| F6 | 25A | Hintere Türsteuerung links |
| F7 | 25A | Hintere Türsteuerung rechts |
| F8 | — | Nicht verwendet |
| F9 | 25A | Fahrersitzmotor |
| F10 | 25A | Beheizbare Heckscheibe |
| F11 | — | Nicht verwendet |
| F12 | 15A | Batterieelektronik-Steuerungsmodul |
| F13 | — | Nicht verwendet |
| F14 | 10 A | Ladegerät (C-MAX Energi) |
| F15 | — | Nicht verwendet |
| F 16 | — | Nicht verwendet |
| F17 | 10 A | Batterieelektronik-Steuerungsmodul |
| F18 | 15A | Batterieelektronik-Steuerungsmodul – Lüfter |
| F19 | 15A | Ladegerätlüfter (C-MAX Energi) |
| F20 | — | Nicht verwendet |
| F21 | 15A | Intelligente Datenverbindungsschnittstelle |
| F22 | 10 A | Aktive Geräuschunterdrückung |
| F23 | — | Nicht verwendet |
| F24 | 30A | DC/AC-Leistungswandler |
| F25 | 25A | Elektrische Heckklappe |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F26 | 40A | AC/DC-Ladegerät (C-MAX Energi) |
| F27 | 20A | Kofferraumausgang |
| F28 | — | Nicht verwendet |
| F29 | — | Nicht verwendet |
| F30 | 5A | Parkassistenzmodul |
| F31 | 5A | Rückfahrkamera |
| F32 | 5A | DC/AC-Leistungswandler |
| F33 | — | Nicht verwendet |
| F34 | 20A | Fahrersitzheizung |
| F35 | 20A | Beifahrersitzheizung |
| F36 | — | Nicht verwendet |
| F37 | 20A | Robuste Sonnenblende |
| F38 | — | Nicht verwendet |
| F39 | — | Nicht verwendet |
| F40 | — | Nicht verwendet |
| F41 | — | Nicht verwendet |
| F42 | — | Nicht verwendet |
| F43 | — | Nicht verwendet |
| F44 | — | Nicht verwendet |
| F45 | 5A | Feuchtigkeitssensor |
| F46 | 10 A | Stromversorgungssystem |
| R1 | Leistungsrelais | Hinteres Relais 15 |
| R2 | Mini-Relais | Beheizbare Heckscheibe |
| R3 | Mikrorelais | Tankklappe (C-MAX Energi) |
| R4 | — | Nicht verwendet |
| R5 | — | Nicht verwendet |
| R6 | Mikrorelais | Heckscheibenwischer |
Ford C-MAX Hybrid – Sicherungskastenbelegung
Baujahr: 2016.
Die Sicherungen des Zigarettenanzünders (Steckdosen) sind die Sicherung Nr. 61 (Zigarettenanzünder, Steckdose in der zweiten Reihe) im Sicherungskasten des Armaturenbretts und die Sicherung F27 (Kofferraumausgang).
Position des Sicherungskastens
Fahrgastraum
Der Sicherungskasten befindet sich rechts unter dem Handschuhfach (entfernen Sie den Boden des Handschuhfachs).
Motorraum
Der Sicherungskasten befindet sich im Motorraum.
Kofferraum
Der Sicherungskasten befindet sich im Kofferraum hinter der Radmulde links
Vorsicherungsboxen
Ihr Fahrzeug verfügt über einen Vorsicherungskasten, der an den Stromverteilerkasten angeschlossen ist.
Ein weiterer Vorsicherungskasten ist an die 12-V-Batterieklemme im hinteren Teil des Fahrzeugs angeschlossen. Er enthält Hochstromsicherungen. Wenn Sie eine dieser Sicherungen ersetzen müssen, wenden Sie sich an einen autorisierten Händler.

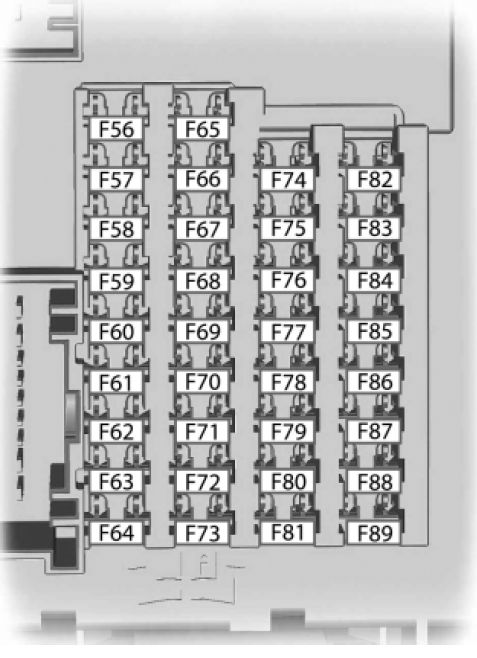

Fahrgastraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F56 | 20A | Kraftstoffpumpenversorgung. |
| F57 | — | Nicht verwendet. |
| F58 | 5A | Nicht verwendet (Reserve). |
| F59 | 5A | Passives Diebstahlsicherungssystem. |
| F60 | 10 A | Innenbeleuchtung. Fahrertürschalter-Set. Handschuhfachbeleuchtung. Schaltergruppe am Klimaanlagen-Bedienfeld. |
| F61 | 20A | Zigarettenanzünder. Steckdose in der zweiten Reihe. |
| F62 | 5A | Automatisches Scheibenwischermodul. Automatisch abblendender Spiegel. |
| F63 | 10 A | Nicht verwendet (Reserve). |
| F64 | — | Nicht verwendet. |
| F65 | 10 A | Entriegelung der Heckklappe. |
| F66 | 20A | Stromversorgung für die Entriegelung der Fahrertür. |
| F67 | 7,5 A | Mobiltelefon-Pass (C-MAX Energi). Multifunktionsbildschirm. GPS-Modul. Synchronisation. |
| F68 | 15A | Nicht verwendet (Reserve). |
| F69 | 5A | Armaturenbrett. |
| F70 | 20A | Zentralverriegelung und Entriegelungsstromversorgung. |
| F71 | 7,5 A | Klimaanlagenmodul. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F72 | 7,5 A | Lenkradmodul. |
| F73 | 7,5 A | Datenbusanschluss. OBD II Stromversorgung. |
| F74 | 15A | Scheinwerferversorgung. |
| F75 | 15A | Nebelscheinwerferversorgung. |
| F76 | 10 A | Rückfahrlichtversorgung. |
| F77 | 20A | Scheibenwaschpumpe. |
| F78 | 5A | Zündschalter, Startknopf. |
| F79 | 15A | Radio. Warnblinkschalter. |
| F80 | 20A | Nicht verwendet (Reserve). |
| F81 | 5A | Starke Sonnenblende. Fernempfangsantenne. |
| F82 | 20A | Masse der Scheibenwaschpumpe. |
| F83 | 20A | Zentralverriegelung an Masse. |
| F84 | 20A | Masse der Antriebstürentriegelung. |
| F85 | 7,5A | Elektronik 15 Fortschritt. |
| F86 | 10 A | Begrenzungssteuermodul. Deaktivierungsanzeige für Beifahrerairbag. |
| F87 | 15A | Nicht verwendet (Reserve). |
| F88 | 25A | Nicht verwendet (Reserve). |
| F89 | — | Nicht verwendet. |
Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 50A Midi | Kühlerventilatormodul. |
| F2 | 50A Midi | Elektrische Wasserpumpe. |
| F3 | 50A Midi | Stromversorgung Karosseriesteuermodul 1. |
| F4 | 50A Midi | Stromversorgung Karosseriesteuermodul 2. |
| F5 | — | Nicht verwendet. |
| F6 | — | Nicht verwendet. |
| F7 | 40A** | Pumpe des Antiblockiersystems. |
| F8 | 30A** | Ventil des Antiblockiersystems. |
| F9 | 40A** | Vakuumpumpe. |
| F10 | 40A** | Heizlüftermotor. |
| F11 | 30A** | Motorsteuerung. |
| F12 | — | Nicht verwendet. |
| F13 | 25A** | Relais des Getriebesteuerungsmoduls. |
| F14 | 20A** | Heckscheibenwischer. |
| F15 | 30A** | Stromversorgung Karosseriesteuermodul KL30. |
| F 16 | 20A** | Stromversorgung Karosseriesteuermodul 15. |
| F17 | 20A** | Getriebeölpumpe (C-MAX Energi). |
| F18 | 20A** | Frontscheibenwischermotor. |
| F19 | 5A* | Antiblockiersystem und elektronisches Stabilitätsprogrammmodul. |
| F20 | 15 A* | Hupe. |
| F21 | 5A* | Bremslichtschalter. |
| F22 | 5A* | Überwachung der Vakuumpumpe. |
| F23 | 5A* | Motorsteuermodul 15. Getriebesteuermodul 15. Getriebeölpumpe 15. |
| F24 | 5A* | Relaiswicklungen. Lichtschaltermodul. |
| F25 | 10 A* | Elektronische Motorkühlpumpe. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F26 | 5A* | Elektronisches Lenkassistenzmodul 15. |
| F27 | 5A* | Luftmassenstromsensor. |
| F28 | 15 A* | Getriebesteuermodul. |
| F29 | 10 A* | Elektronischer Klimakompressor. Heizelement mit positivem Temperaturkoeffizienten. |
| F30 | 10 A* | Motorsteuermodul. Getriebesteuermodul. |
| F31 | 5A* | Beleuchtungsring der Ladebuchse (C-MAX Energi). |
| F32 | 20A* | Fahrzeugstromversorgung 2. |
| F33 | 15 A* | Fahrzeugstromversorgung 4. |
| F34 | 10 A* | Einspritzdüsen. |
| F35 | 10 A* | Fahrzeugstromversorgung 3. |
| F36 | 20A* | Fahrzeugstromversorgung 1. |
| R1 | Mikrorelais | Vakuumpumpe. |
| R2 | Mikrorelais | Hupe. |
| R3 | Mikrorelais | Steuerung des Hybridantriebssystems. |
| R4 | Mikrorelais | Frontscheibenwischer. |
| R5 | Mikrorelais | Vakuumpumpe. |
| R6 | Mikrorelais | Front- und Heckscheibenwischer hoch-niedrig. |
| R7 | — | Nicht verwendet. |
| R8 | Leistungsrelais | Zündstromversorgung. |
| R9 | — | Nicht verwendet. |
| R10 | — | Nicht verwendet. |
| R11 | — | Nicht verwendet. |
| R12 | Leistungsrelais | Kühlerventilator. |
| R13 | Mini-Relais | Heizlüfter. |
| R14 | Mini-Relais | Motorsteuerungsrelais. |
| * Mini-Sicherungen ** Sicherungen mit Füllung |
Kofferraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 5A | Modul für die freihändige Heckklappenöffnung. |
| F2 | 10 A | Schlüsselloses Fahrzeugmodul. |
| F3 | 5A | Schlüssellose Fahrzeugtürgriffe. |
| F4 | 25A | Fahrer der vorderen linken Tür. |
| F5 | 25A | Fahrer der vorderen rechten Tür. |
| F6 | 25A | Fahrer der hinteren linken Tür. |
| F7 | 25A | Fahrer der hinteren rechten Tür. |
| F8 | — | Nicht verwendet. |
| F9 | 25A | Fahrersitzmotor. |
| F10 | 25A | Beheizbare Heckscheibe. |
| F11 | 5A | Zündrelais. |
| F12 | 15A | Batterieelektronik-Steuermodul. |
| F13 | — | Nicht verwendet. |
| F14 | 10 A | Ladegerät (C-MAX Energi). |
| F15 | — | Nicht verwendet. |
| F 16 | — | Nicht verwendet. |
| F17 | 10 A | Batterieelektronik-Steuermodul. |
| F18 | 15A | Batterieelektronik-Steuermodul – Lüfter. |
| F19 | 15A | Ladegerätlüfter (C-MAX Energi). |
| F20 | — | Nicht verwendet. |
| F21 | 15A | Intelligente Datenbusverbindung. |
| F22 | 10 A | Aktive Geräuschunterdrückung. |
| F23 | — | Nicht verwendet. |
| F24 | 30A | DC/AC-Leistungswandler. |
| F25 | 25A | Elektrische Heckklappe. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F26 | 40A | AC/DC-Ladegerät (C-MAX Energi). |
| F27 | 20A | Kofferraumausgang. |
| F28 | — | Nicht verwendet. |
| F29 | — | Nicht verwendet. |
| F30 | 5A | Parkassistenzmodul. |
| F31 | 5A | Rückfahrkamera. |
| F32 | 5A | DC/AC-Leistungswandler. |
| F33 | — | Nicht verwendet. |
| F34 | 20A | Fahrersitzheizung. |
| F35 | 20A | Beifahrersitzheizung. |
| F36 | — | Nicht verwendet. |
| F37 | 20A | Starke Sonnenblende. |
| F38 | — | Nicht verwendet. |
| F39 | — | Nicht verwendet. |
| F40 | — | Nicht verwendet. |
| F41 | — | Nicht verwendet. |
| F42 | — | Nicht verwendet. |
| F43 | — | Nicht verwendet. |
| F44 | — | Nicht verwendet. |
| F45 | 5A | Feuchtigkeitssensor. |
| F46 | 10 A | Stromversorgungssystem. |
| R1 | Leistungsrelais | Relais hinten 15. |
| R2 | Mini-Relais | Beheizbare Heckscheibe. |
| R3 | Mikrorelais | Tankdeckel (C-MAX Energi). |
| R4 | — | Nicht verwendet. |
| R5 | — | Nicht verwendet. |
| R6 | Mikrorelais | Heckscheibenwischer. |
Ford C-MAX Hybrid – Sicherungskastenplan
Baujahr: 2017, 2018.
Die Sicherungen des Zigarettenanzünders (Steckdosen) sind die Sicherung Nr. 61 (Zigarettenanzünder, Steckdose in der zweiten Reihe) im Sicherungskasten des Armaturenbretts und die Sicherung F27 (Kofferraumausgang).
Position des Sicherungskastens
Kabine
Der Sicherungskasten befindet sich rechts unter dem Handschuhfach (entfernen Sie den Boden des Handschuhfachs).
Motor
Der Sicherungskasten befindet sich im Motorraum.
Kofferraum
Der Sicherungskasten befindet sich im Kofferraum hinter der Radmulde links
Zusätzliche Sicherungskästen
Ihr Fahrzeug verfügt über einen zusätzlichen Sicherungskasten, der an den Stromverteilerkasten angeschlossen ist.
Ein weiterer zusätzlicher Sicherungskasten ist an die 12-V-Batterieklemme im hinteren Teil des Fahrzeugs angeschlossen. Er enthält Hochstromsicherungen. Wenn Sie eine dieser Sicherungen ersetzen müssen, wenden Sie sich an einen autorisierten Händler.
Kabine
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F56 | 20A | Kraftstoffpumpenversorgung. |
| F57 | — | Nicht verwendet. |
| F58 | 5A | Nicht verwendet (Reserve). |
| F59 | 5A | Passives Diebstahlsicherungssystem. |
| F60 | 10 A | Innenbeleuchtung. Fahrertürschalter-Set. Handschuhfachbeleuchtung. Schaltergruppe in der Klimaanlagenkonsole. |
| F61 | 20A | Zigarettenanzünder. Steckdose in der zweiten Reihe. |
| F62 | 5A | Automatisches Scheibenwischermodul. Automatisch abblendender Spiegel. |
| F63 | 10 A | Nicht verwendet (Reserve). |
| F64 | — | Nicht verwendet. |
| F65 | 10 A | Entriegelung der Heckklappe. |
| F66 | 20A | Stromversorgung für die Entriegelung der Fahrertür. |
| F67 | 7,5A | Mobiltelefon-Pass (C-MAX Energi). Multifunktionsdisplay. GPS-Modul. Synchronisation. |
| F68 | 15A | Nicht verwendet (Reserve). |
| F69 | 5A | Armaturenbrett. |
| F70 | 20A | Zentralverriegelung und Entriegelungsstromversorgung. |
| F71 | 7,5A | Klimaanlagenmodul. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F72 | 7,5A | Lenkradmodul. |
| F73 | 7,5A | Datenbusanschluss. OBD II Stromversorgung. |
| F74 | 15A | Scheinwerferversorgung. |
| F75 | 15A | Nebelscheinwerferversorgung. |
| F76 | 10 A | Rückfahrlichtversorgung. |
| F77 | 20A | Scheibenwaschpumpe. |
| F78 | 5A | Zündschalter, Startknopf. |
| F79 | 15A | Radio. Warnblinkschalter. |
| F80 | 20A | Nicht verwendet (Reserve). |
| F81 | 5A | Starke Sonnenblende. Fernempfangsantenne. |
| F82 | 20A | Masse der Scheibenwaschpumpe. |
| F83 | 20A | Zentralverriegelung an Masse. |
| F84 | 20A | Masse für die Entriegelung der Antriebstür. |
| F85 | 7,5 A | Elektronische 15 Verschiebung. |
| F86 | 10 A | Begrenzungssteuermodul. Deaktivierungsanzeige für Beifahrerairbag. |
| F87 | 15A | Nicht verwendet (Reserve). |
| F88 | 25A | Nicht verwendet (Reserve). |
| F89 | — | Nicht verwendet. |
Motor
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 50A Midi | Kühlerventilatormodul. |
| F2 | 50A Midi | Elektrische Wasserpumpe. |
| F3 | 50A Midi | Stromversorgung Karosseriesteuermodul 1. |
| F4 | 50A Midi | Stromversorgung Karosseriesteuermodul 2. |
| F5 | — | Nicht verwendet. |
| F6 | — | Nicht verwendet. |
| F7 | 40A | Pumpe des Antiblockiersystems. |
| F8 | 30A | Ventil des Antiblockiersystems. |
| F9 | 40A | Vakuumpumpe. |
| F10 | 40A | Heizlüftermotor. |
| F11 | 30A | Motorsteuerung. |
| F12 | — | Nicht verwendet. |
| F13 | 25 A | Relais des Antriebsstrangsteuermoduls. |
| F14 | 20A | Heckscheibenwischer. |
| F15 | 30A | Stromversorgung Karosseriesteuermodul KL30. |
| F 16 | 20A | Stromversorgung Karosseriesteuermodul 15. |
| F17 | 20A | Getriebeölpumpe (C-MAX Energi). |
| F18 | 20A | Frontscheibenwischermotor. |
| F19 | 5A | Antiblockiersystem und elektronisches Stabilitätsprogrammmodul. |
| F20 | 15 A | Hupe. |
| F21 | 5A | Bremslichtschalter. |
| F22 | 5A | Überwachung der Vakuumpumpe. |
| F23 | 5A | Motorsteuermodul 15. Antriebsstrangsteuermodul 15. Getriebeölpumpe 15. |
| F24 | 5A | Relaisspulen. Lichtschaltermodul. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F25 | 10 A | Elektronische Motorkühlpumpe. |
| F26 | 5A | Elektronisches Lenkassistenzmodul 15. |
| F27 | 5A | Luftmassenstromsensor. |
| F28 | 15A | Antriebsstrangsteuermodul. |
| F29 | 10 A | Elektronischer Klimakompressor. Heizelement mit positivem Temperaturkoeffizienten. |
| F30 | 10 A | Motorsteuermodul. Antriebsstrangsteuermodul. |
| F31 | 5A | Beleuchtungsring der Ladebuchse (C-MAX Energi). |
| F32 | 20A | Fahrzeugstromversorgung 2. |
| F33 | 15A | Fahrzeugstromversorgung 4. |
| F34 | 10 A | Einspritzdüsen. |
| F35 | 10 A | Fahrzeugstromversorgung 3. |
| F36 | 20A | Fahrzeugstromversorgung 1. |
| R1 | Mikrorelais | Vakuumpumpe. |
| R2 | Mikrorelais | Hupe. |
| R3 | Mikrorelais | Steuerung des Hybridantriebssystems. |
| R4 | Mikrorelais | Frontscheibenwischer. |
| R5 | Mikrorelais | Vakuumpumpe. |
| R6 | Mikrorelais | Front- und Heckscheibenwischer hoch-niedrig. |
| R7 | — | Nicht verwendet. |
| R8 | Leistungsrelais | Zündstromversorgung. |
| R9 | — | Nicht verwendet. |
| R10 | — | Nicht verwendet. |
| R11 | — | Nicht verwendet. |
| R12 | Leistungsrelais | Kühlerventilator. |
| R13 | Mini-Relais | Heizlüfter. |
| R14 | Mini-Relais | Motorsteuerungsrelais. |
Kofferraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 5A | Modul für schlüssellosen Zugang. |
| F2 | 10 A | Schlüsselloses Fahrzeugmodul. |
| F3 | 5A | Schlüssellose Fahrzeugtürgriffe. |
| F4 | 25A | Steuerung der vorderen linken Tür. |
| F5 | 25A | Steuerung der vorderen rechten Tür. |
| F6 | 25A | Steuerung der hinteren linken Tür. |
| F7 | 25A | Steuerung der hinteren rechten Tür. |
| F8 | 25A | Beifahrersitzmotor. |
| F9 | 25A | Fahrersitzmotor. |
| F10 | 25A | Beheizbare Heckscheibe. |
| F11 | 5A | Zündrelais. |
| F12 | 15A | Batterieelektronik-Steuermodul. |
| F13 | — | Nicht verwendet. |
| F14 | 10 A | Ladegerät (C-MAX Energi). |
| F15 | — | Nicht verwendet. |
| F 16 | — | Nicht verwendet. |
| F17 | 10 A | Batterieelektronik-Steuermodul. |
| F18 | 15A | Batterieelektronik-Steuermodul – Lüfter. |
| F19 | 15A | Ladegerätlüfter (C-MAX Energi). |
| F20 | — | Nicht verwendet. |
| F21 | 15A | Intelligente Datenverbindungsschnittstelle. |
| F22 | 10 A | Aktive Geräuschunterdrückung. |
| F23 | — | Nicht verwendet. |
| F24 | 30A | DC/AC-Leistungswandler. |
| F25 | 25A | Elektrische Tür. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F26 | 40A | AC/DC-Ladegerät (C-MAX Energi). |
| F27 | 20A | Kofferraumausgang. |
| F28 | — | Nicht verwendet. |
| F29 | 5A | Toter-Winkel-Erkennung. |
| F30 | 5A | Parkassistenzmodul. |
| F31 | 5A | Rückfahrkamera. |
| F32 | 5A | DC/AC-Leistungswandler. |
| F33 | — | Nicht verwendet. |
| F34 | 20A | Fahrersitzheizung. |
| F35 | 20A | Beifahrersitzheizung. |
| F36 | — | Nicht verwendet. |
| F37 | 20A | Starke Sonnenblende. |
| F38 | — | Nicht verwendet. |
| F39 | — | Nicht verwendet. |
| F40 | — | Nicht verwendet. |
| F41 | — | Nicht verwendet. |
| F42 | — | Nicht verwendet. |
| F43 | — | Nicht verwendet. |
| F44 | — | Nicht verwendet. |
| F45 | – | Nicht verwendet. |
| F46 | 10 A | Stromversorgungssystem. |
| R1 | Leistungsrelais | Hinteres Relais 15. |
| R2 | Mini-Relais | Beheizbare Heckscheibe. |
| R3 | Mikrorelais | Tankdeckel (C-MAX Energi). |
| R4 | — | Nicht verwendet. |
| R5 | — | Nicht verwendet. |
| R6 | Mikrorelais | Heckscheibenwischer. |
Über den Ford C-MAX Hybrid (2014-2018)
Der Ford C-MAX Hybrid (2014-2018) ist ein kompaktes Hybridfahrzeug, das die Effizienz eines Elektroantriebs mit der Leistung eines Benzinmotors kombiniert. Dieses Modell ist mit einem 2,0-Liter-Vierzylindermotor in Kombination mit einem Elektromotor ausgestattet, was einen geringen Kraftstoffverbrauch und reduzierte Emissionen ermöglicht. Der Innenraum des Fahrzeugs ist geräumig und bietet moderne technologische Elemente wie einen Touchscreen und fortschrittliche Fahrerassistenzsysteme. Der Ford C-MAX Hybrid wurde entwickelt, um ein komfortables und umweltfreundliches Fahrerlebnis zu bieten, während er gleichzeitig Praktikabilität und Flexibilität für den täglichen Gebrauch beibehält.
Sicherungsbelegungsplan Ford C-MAX Hybrid
Diese Seite zeigt den Sicherungsbelegungsplan für den Ford C-MAX Hybrid, der für die Identifizierung und Wartung der elektrischen Systeme des Fahrzeugs entscheidend ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was für die ordnungsgemäße Wartung unerlässlich ist. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein kritisches Element für den sicheren und effizienten Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
