Ford Mustang (1987-2022) – Sicherungskasten
Sicherungs- und Relaisplan – Ford Mustang
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1987, 1988, 1989, 1990, 1991, 1992, 1993.
Sicherungsplan Armaturenbrett
Die Sicherungen befinden sich unter dem Armaturenbrett.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 15 | Scheinwerfer, Warnblinkanlage, Geschwindigkeitsregelung |
| 2 | 7,5 | Stromkreisunterbrecher: Frontscheibenwischer, Frontscheibenwaschpumpe, Intervallwischer, Waschflüssigkeitsstandanzeige |
| 3 | – | Nicht verwendet |
| 4 | 15 | Rückleuchten, Parkleuchten, Seitenmarkierungsleuchten, Armaturenbrettbeleuchtung, Kennzeichenbeleuchtung |
| 5 | 15 | Blinker, Rückfahrlichter, Flüssigkeitsmodul, beheiztes Heckscheibenrelais |
| 6 | 20 | Klimaanlagenkupplung, Heckscheibenheizungssteuerung, Kofferraumöffnung, Geschwindigkeitsregelungsmodul, Uhr-/Radioanzeige, Klimaanlagenventilpositionierer, Tag-/Nachtlichtrelais |
| 7 | – | Nicht verwendet |
| 8 | 15 | Zusatzleuchten, Schlüssel-Akustiksignal, Tankdeckelöffnung, Radio, elektrischer Spiegel |
| 9 | 30 | Heizungsgebläsemotor |
| 10 | 20 | Flash-to-Pass, Relais für niedrigen Ölstand |
| 11 | 15 | Radio, Rekorder, Premium-Sound, grafischer Equalizer |
| 12 | 15 | Airbagsystem |
| 13 | 5 | Armaturenbrettbeleuchtung, Radio, Klimaanlage, Aschenbecherbeleuchtung, „PRNDL“-Bodenbeleuchtung |
| 14 | 20 | Stromkreisunterbrecher: Fensterheber-Sicherung 15 A |
| 15 | 15 | Nebelscheinwerfer |
| 16 | 20 | Hupe, Zigarettenanzünder |
| 17 | – | Nicht verwendet |
| 18 | 15 | Kontrollwarnleuchten, elektromagnetischer Ventilpositionierer, Modul für niedrigen Kraftstoffstand, akustisches Doppeltimer-Signal, Drehzahlmesser, Relais für Motorleerlaufkreis, Flüssigkeitsmodul/-anzeige |
Sicherungs- und Relaisplan – Ford Mustang
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1994, 1995, 1996, 1997, 1998.
Sicherung Armaturenbrett
Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Starten der Signalleuchten |
| Rückfahrlichter | ||
| Airbag-Modul | ||
| DRL-Modul | ||
| Überlastung aufheben | ||
| Bremswechsel-Elektromagnet | ||
| Beheizte Hintergrundbeleuchtungsrelaisspule | ||
| Obere Relaisspule | ||
| Ilium, Eingangsmodul (Deaktivierung) | ||
| 2 | 30 | Scheibenwischer- und Waschanlagen |
| 4 | 10 | Airbag-Modul (Pumpenversorgung) |
| 5 | 15 | Scheinwerferschalter |
| Außenleuchten | ||
| Kasten-Cluster. | ||
| 6 | 15 | Uhr |
| Geschwindigkeitsregler-Verstärker. | ||
| Klimaanlagenkupplungsspule | ||
| RKE-Modul (Deaktivierung) | ||
| Diebstahlschutzmodul (Deaktivierung) | ||
| 7 | 10 | ABS |
| 8 | 10 | Zündschlüssel-Gong |
| Begrüßungsbeleuchtung | ||
| Glühbirne im Motorraum | ||
| Glühbirne im Handschuhfach | ||
| Elektrische Spiegel | ||
| Radio (MCM) | ||
| Instrumenten-Cluster (MCM) | ||
| Uhr |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Kofferraumleuchte | ||
| Diebstahlschutz (Türöffnungsmeldung) | ||
| 9 | 15 | Gefahrenwarnung |
| Bremslichter | ||
| Bremsgetriebe-Sperre Sol. | ||
| 10 | 15 | IMRC (nur Cobra) |
| 20 | Beheizte Sauerstoffsensoren | |
| 11 | 15 | Radio |
| 12 | 20 | Stromkreisunterbrecher: |
| Bodenabdeckung entriegeln | ||
| Schlösser | ||
| 13 | 10 | Instrumententafel |
| Beleuchtung | ||
| PRNDL seitlich. | ||
| Aschenbecher Ilium. | ||
| 14 | 20 | Automatischer Schalter: Elektrische Fensterheber |
| 15 | 10 | Modul für niedrigen Ölstand |
| Modul für niedrigen Kühlmittelstand | ||
| Sicherheitsgurt-Gong | ||
| Warnungen auf dem Armaturenbrett | ||
| Anzeigen auf dem Armaturenbrett | ||
| 16 | 20 | Flash-to-pass |
| Nebelscheinwerfer | ||
| Diebstahlschutzmodul | ||
| Hauptscheinwerfer | ||
| Außenleuchten | ||
| 17 | 30 | Klimaanlagen- und Heizungsgebläsemotor |
| 18 | 20 | Generatorwarnungen |
| EWG-Leistungsspule |
Sicherung im Motorraum
Der Hochstrom-Sicherungskasten befindet sich im Motorraum am linken Kotflügel.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| IGN SW | 40 | Einschalten der Signalleuchten |
| Rückfahrlichter | ||
| Airbag-Modul | ||
| DRL-Modul | ||
| Überlastung aufheben | ||
| Brems-Elektromagnet | ||
| Beheizte Hintergrundbeleuchtungsrelaisspule | ||
| Obere austauschbare Relaisspule | ||
| Hintergrundbeleuchtungsmodul (Deaktivierung) | ||
| HEGO (nur 4,6 l) | ||
| ABS | ||
| Modul für niedrigen Ölstand | ||
| Modul für niedrigen Kühlmittelstand | ||
| Sicherheitsgurt-Gong | ||
| Warnleuchten des Armaturenbretts | ||
| Anzeigen des Armaturenbretts | ||
| Getriebemodul (nur 4,6 l) | ||
| Generatorwarnleuchten | ||
| EWG-Leistungsspule | ||
| Zündspule | ||
| TFI-Modul (nur 4,6 l) | ||
| Anlasserrelais | ||
| IGN SW | 40 | Waschanlage und Frontscheibenwischer |
| Uhr (Beleuchtung) | ||
| Geschwindigkeitsregler-Verstärker. | ||
| Klimaanlagenkupplungsspule | ||
| RKE-Modul (Deaktivierung) | ||
| Diebstahlschutzmodul (Deaktivierung) | ||
| Radio | ||
| Elektrische Fensterheber | ||
| IGN SW | 40 | Klimaanlagen- und Heizungsgebläsemotor |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| HD LPS | 50 | Scheinwerfer |
| Airbag-Modul (Pumpenversorgung) | ||
| Gong für Zündschlüssel | ||
| Begrüßungsbeleuchtung | ||
| Glühbirne im Motorraum | ||
| Glühbirne im Handschuhfach | ||
| Elektrische Spiegel | ||
| Radio (MCM) | ||
| Instrumententafel (MCM) | ||
| Uhr | ||
| Kofferraumleuchte | ||
| Diebstahlschutz (Türöffnungssignal) | ||
| Flash-to-pass | ||
| Scheinwerfer mit begrenztem Licht | ||
| Außenleuchten | ||
| Bodenabdeckung entriegeln | ||
| Schlösser | ||
| EWG | 20 | EWG-Leistung |
| HTD BL | 40 | Heckscheibenentfrostung |
| Kraftstoffpumpe | 20 | Elektrische Kraftstoffpumpe |
| LÜFTER | 60 | Elektrischer Kühlerventilator |
| ABS | 60 | Antiblockiersystem |
| Elektrische Sitze | 25 | Elektrische Sitze |
| DRL | 20 | Tagfahrlicht |
| Innenleuchten | 25 | Innenleuchten |
| Audio | 25 | Radioverstärker |
| Subwoofer-Verstärker | ||
| ALT | 20 | Generatorregler |
| Zigarettenanzünder | 30 | Zigarettenanzünder |
| Steckdose | ||
| Cabrio-Dach | 30 | Schalter: Cabrio-Dach |
| Thermometer | 30 | Thermactor (Cobra-Modelle) |
Ford Mustang (1999-2004) – Sicherungsplan
Baujahr: 1999, 2000, 2001, 2002, 2003, 2004.
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Mustang (1999-2004) ist die Sicherung 1 im Sicherungskasten im Innenraum.

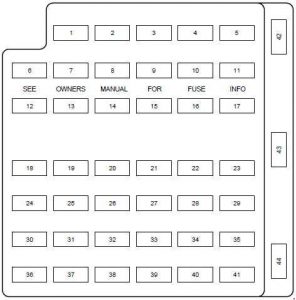

Sicherungskasten Innenraum
| Sicherung | Ampere [A] | Beschreibung |
| 1 | 20 | Zigarettenanzünder |
| 2 | 20 | Motorsteuerung |
| 3 | – | – |
| 4 | 10 | Abblendlicht RH |
| 5 | 15 | Instrumententafel, Traktionskontrollschalter |
| 6 | 20 | Anlasserrelais |
| 7 | 15 | GEM, Innenbeleuchtung |
| 8 | 20 | Motorsteuerung |
| 9 | 30 | 2002-2004: Subwoofer Mach 460 |
| 10 | 10 | Abblendlicht LH |
| 11 | 15 | Rückfahrlichter |
| 12 | 2 | 2003-2004: Beheiztes PVC |
| 13 | 15 | Elektronischer Blinker |
| 14 | – | – |
| 15 | 15 | Lendenwirbelstütze |
| 16 | – | – |
| 17 | 15 | Geschwindigkeitsregler-Servomotor, Getriebesperren-Aktuator |
| 18 | 15 | Elektronischer Blinker (?) |
| 19 | 15 | Spiegelverstellschalter, GEM, Diebstahlschutz. Relais, Türschlösser, Türöffnungsschalter |
| 20 | 15 | Verdeckschalter |
| 21 | 5 | Instrumententafel und Motorsteuerungs-Speicher |
| 22 | – | – |
| 23 | 15 | Klimaanlagenschalter, Defrosterschalter |
| 24 | 30 | Klimaanlagengebläsemotor |
| 25 | 25 | Kofferraumentriegelung |
| 26 | 30 | Scheibenwischermotor, Scheibenwischerrelais |
| 27 | 25 | Radio |
| 28 | 15 | GEM, Überlastungsaufhebungsschalter |
| 29 | 15 | ABS-Modul |
| 30 | 15 | Tagfahrlichtmodul (DRL) |
| 31 | 10 | Datenverbindungsstecker |
| 32 | 15 | Radio, CD-Player (1999-2001), GEM |
| 33 | 15 | Bremslichtschalter, Tempomat-Deaktivierungsschalter |
| 34 | 20 | Instrumententafel, CCRM, Datenverbindungsstecker, Securilock-Transpondermodul |
| 35 | 15 | Getriebesperren-Aktuator, PCM, Geschwindigkeitsregler-Servomotor, ABS-Modul |
| 36 | 15 | Airbag-Steuermodul |
| 37 | 10 | Einstellbare Beleuchtung |
| 38 | 20 | Hauptscheinwerfer |
| 39 | 5 | GEM |
| 40 | – | – |
| 41 | 15 | Bremslicht |
| 42 | – | – |
| 43 | 20 | Schalter: Fensterheber-Aktuator |
| 44 | – | – |
Sicherungskasten Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 50 | V8: Elektrischer Kühlerventilator |
| 30 | V6: Elektrischer Kühlerventilator (automatischer Schalter) | |
| 2 | 30 | Scheinwerfer |
| 3 | 40 | Anlasserrelais, Zündschalter |
| 4 | 40 | Zündschlüssel |
| 5 | 40 | Zündschlüssel |
| 6 | 40 | Sicherungskasten I / P, Armaturenbrett, Antriebsstrang-Steuergerät (PCM) |
| 7 | 30 | 1999-2002: Sekundärlufteinblasung (nur 3,8 l) |
| 8 | 50 | ABS-Modul |
| 9 | 20 | Zusatzsteckdose |
| 10 | 30 | Parkleuchten |
| 11 | 30 | Heckscheibenentfrostungssteuerung |
| 12 | 40 | Fensterheber-Aktuator (1999-2002), elektrische Schlösser |
| 13 | 30 | 2003-2004: Verstärker rechter MACH 1000 |
| 14 | 20 | Kraftstoffpumpe |
| 15 | 10 | 1999-2002: Radio |
| 30 | 2003-2004: Verstärker linker MACH 1000 |
| 16 | 20 | Hupe |
| 17 | 20 | Antiblockiersystem |
| 18 | 25 | Elektrische Sitze |
| 19 | 10 | 2002-2004: Ladeluftkühlerpumpe (nur Cobra) |
| 20 | 20 | Generator |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | 20 | Klimaanlagendruck |
| 25 | – | – |
| 26 | 30 | PCM |
| 27 | 20 | DRL-Modul, Nebelscheinwerferrelais |
| 28 | 25 | Schalter: Cabrio |
| Relais | ||
| R1 | Nebelscheinwerfer-Unterbrechung | |
| R2 | Wischer-Intervall | |
| R3 | Wischer HI / LO | |
| R4 | Anlassermotor | |
| R5 | Nebelscheinwerfer | |
Ford Mustang (2005-2009) – Sicherungskastenplan
Baujahr: 2005, 2006, 2007, 2008, 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Transit (2014-2018) ist die Sicherung F13 im Sicherungskasten
Sicherungskasten Innenraum
| Sicherung | Ampere [A] | Beschreibung |
| 3 | 10 | Wischerleistung / Gebläsemotorrelais |
| 4 | 5 | Elektrische Spiegel |
| 5 | – | – |
| 6 | 5 | Zusätzliche Verzögerungsquellen |
| 7 | 10 | 2005: Overdrive-Deaktivierung 2006, Ersatz: Overdrive-Deaktivierung 2007-2009: Elektrochromatischer Spiegel |
| 5 | 2006, Coupé: Overdrive-Deaktivierung | |
| 8 | 10 | Cluster, Datenverbindungsstecker (DLC) |
| 9 | – | – |
| 10 | 5 | Einbruchmelde-Modul (15 M), Klimaanlagensteuerung |
| 11 | – | – |
| 12 | 5 | Klimaanlagensteuerung. Zündung |
| 13 | – | – |
| 14 | 5 | Klimaanlagen-Zyklusschalter |
| 15 | 10 | Bremsaktivierung / -deaktivierung (BOO) |
| 16 | 5 | Gruppe |
| 17 | 10 | Sicherheitssteuerungsmodul (RCM), Insassenerkennungssystem (PODS), Airbag-Deaktivierungsanzeige für Beifahrer (PADI) |
| 18 | 10 | Antiblockiersystem (ABS), Heizung des Kurbelgehäuseentlüftungsventils (PCV) (2005-2006), Zündung (2005-2006) |
| 19 | 5 | Relais des Motorsteuerungsmoduls (PCM), passives Diebstahlschutzsystem (PATS), Airbag-Warnleuchte auf dem Armaturenbrett (2007-2009) |
| 20 | 10 | Radio (Start) |
| 21 | 10 | Anlasserrelais |
| Relais | ||
| 1 | Zubehörverzögerung # 1 | |
| 2 | – | |
Stromverteilerpanel
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | – |
| 2 | 30 | Klimaanlagenlüfter |
| 3 | 40 | Kühlerlüfter |
| 4 | 30 | Anlassermotor |
| 5 | 30 | 2005: Fenstermotor vorne rechts 2006-2009: Fenstermotor vorne links |
| 6 | 30 | Verstärker hinten (Radio Shaker 1000) |
| 7 | 30 | 2005: Fenstermotor vorne links 2006-2009: Fenstermotor vorne rechts |
| 8 | 40 | Antiblockiersystem (ABS) # 1 |
| 9 | 30 | Verstärker hinten (Radio Shaker 1000) |
| 10 | 30 | Scheibenwischer |
| 11 | 30 | Fenstermotor hinten links (nur Cabrio) |
| 12 | 30 | Fenstermotor hinten rechts (nur Cabrio) |
| 13 | 40 | Verdeck |
| 14 | 30 | 2005-2006: Sitz 2007-2009: Fahrersitz |
| 15 | 30 | 2007-2009: Beifahrersitz |
| 16 | 30 | Verstärker vorne (Radio Shaker 500) |
| 39 | 15 | 2007-2009: Motor Nr. 4 |
| 40 | 15 | Motor Nr. 2 |
| 41 | 15 | Kraftstoffpumpe |
| 42 | 15 | Motor Nr. 3 |
| 43 | 10 | Lichtmaschine |
| 44 | 10 | Zubehör mit Verzögerung |
| 45 | 10 | PCM |
| 46 | 25 | Hupe |
| 47 | 15 | Motor Nr. 1 |
| 49 | 15 | Klimaanlagenkupplung |
| 50 | 15 | Hauptscheinwerfer |
| 51 | 10 | Verdeck |
| 52 | 30 | Heckscheibenheizung |
| 54 | 10 | 2005-2006: PCM-Verzögerung |
| 20 | 2008-2009: Scheinwerfer links HID |
| 55 | 20 | 2008-2009: Scheinwerfer rechts HID |
| 56 | 20 | Radio, SDARS (2007-2009) |
| 57 | 20 | – |
| 58 | 15 | Nebelscheinwerfer |
| 59 | 30 | SJB # 5 (Sicherungskasten Armaturenbrett) |
| 60 | – | – |
| 61 | 20 | Stromposition # 1 (Armaturenbrett) |
| 62 | 20 | SJB # 7 (Sicherungskasten Armaturenbrett) |
| 63 | 30 | SJB # 6 (Sicherungskasten Armaturenbrett) |
| 64 | 20 | Stromposition # 2 (Konsole) |
| 65 | 30 | ABS # 2 |
| 66 | 25 | 2007-2009: Sitzheizung |
| 67 | 30 | SJB # 4 (Sicherungskasten Armaturenbrett) |
| 68 | 20 | Zündung |
| Relais | ||
| 20 | PCM # 2 | |
| 21 | Kraftstoffpumpe | |
| 22 | Anlassermotor | |
| 23 | 2005-2006: PCM Nr. 1 | |
| 24 | Klimaanlagenkupplung | |
| 25 | Kühlerlüfter (hohe Geschwindigkeit) | |
| 26 | Hupe | |
| 27 | Fernlicht | |
| 28 | Kühlerlüfter (niedrige Geschwindigkeit) | |
| 29 | Heckscheibenheizung | |
| 30 | Nebelscheinwerfer | |
| 31 | Verdeck (hoch) | |
| 32 | Klimaanlagenlüfter | |
| 33 | Verdeck (runter) | |
| 34 | 2006-2009: Heckklappe | |
| Diode | ||
| 48 | 2005-2008: Klimaanlagenkupplung | |
| 53 | PCM | |
Zusatzrelais mit HID-Scheinwerfern (2008-2009)
Bei Fahrzeugen mit HID-Scheinwerfern befindet sich das Zusatzrelaispanel unter der Motorhaube rechts vorne im Motorraum. Dieses Zusatzrelaispanel enthält das Relais für den linken und rechten HID-Scheinwerfer.
| Nummer | Beschreibung |
| 1 | Scheinwerfer links HID |
| 2 | Scheinwerfer rechts HID |
| 3 | – |
| 4 | – |
Ford Mustang (2010-2014) – Sicherungskasten-Diagramm
Baujahr: 2010, 2011, 2012, 2013, 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Mustang (2010-2014) ist die Sicherung F13 im Sicherungskasten

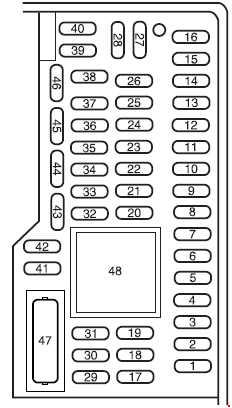

Sicherungskasten Kabine
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Fenster hinten Fahrerseite (nur Cabrio) |
| 2 | 15 | 2010: Bremsaktivierung/-deaktivierung (BOO) |
| 3 | 15 | SYNC ® |
| 4 | 30 | Fenster hinten Beifahrerseite (nur Cabrio) |
| 5 | 10 | Brems-Schaltverriegelung (BTSI) |
| 6 | 20 | Blinker; Warnblinkanlage. |
| 7 | 10 | Linkes Abblendlicht |
| 8 | 10 | Rechtes Abblendlicht |
| 9 | 15 | Nachtlichter |
| 10 | 15 | Beleuchtung einschalten; Pony-Projektionsleuchten (2013-2014). |
| 11 | 10 | Sicherheitsmodul |
| 12 | 7,5 | Elektrische Spiegel |
| 13 | 5 | Nicht verwendet (Reserve) |
| 14 | 10 | Zentrales Informationsdisplay; Elektronisches Abschlussfeld; GPS. |
| 15 | 10 | Klimasteuerung |
| 16 | 15 | Nicht verwendet (Reserve) |
| 17 | 20 | Elektrische Türverriegelung; Kofferraumöffnung (2011-2014). |
| 18 | 20 | Nicht verwendet (Reserve) |
| 19 | 25 | 2010-2012: Navigationsverstärker |
| 20 | 15 | Diagnosestecker |
| 21 | 15 | Nebelscheinwerfer |
| 22 | 15 | Standlichter; Kennzeichenbeleuchtung. |
| 23 | 15 | Fernlicht |
| 24 | 20 | Hupe |
| 25 | 10 | Anforderungsbeleuchtung (Batteriesparmodus); Visier-Glühbirnen (2012-2014); Blinkerset (2012). |
| 26 | 10 | Kombiinstrument (Batterie) |
| 27 | 20 | Zündschalterversorgung |
| 28 | 5 | Stiller Ton (Starten) |
| 29 | 5 | Kamera (Starten) |
| 30 | 5 | 2011-2014: Motor-Temperatursensor |
| 31 | 10 | Rückhaltesystem-Steuermodul (RCM) |
| 32 | 10 | 2012-2014: Einparkhilfe hinten |
| 33 | 10 | Nicht verwendet (Reserve) |
| 34 | 5 | Elektronische Stabilitätskontrolle, Lenkwinkel (2010) |
| 35 | 10 | Zusatzkarosserie-Steuermodul (ABM) Starten |
| 36 | 5 | Passives Diebstahlsicherungssystem (PATS) |
| 37 | 10 | 2013-2014: Heckscheibenheizungsrelais-Spule |
| 38 | 20 | Nicht verwendet (Reserve) |
| 39 | 20 | Radio / Navigation |
| 40 | 20 | Nicht verwendet (Reserve) |
| 41 | 15 | Zubehörverzögerung (Fenster, Spiegel, automatisch abblendender Spiegel [einschließlich Mikrofon und Kompass] und Türschalter III) |
| 42 | 10 | Nicht verwendet (Reserve) |
| 43 | 10 | Sitzheizungsrelais-Spulen |
| 44 | 10 | Nicht verwendet (Reserve) |
| 45 | 5 | Scheibenwischerrelais und -modul; Lüfterrelais. |
| 46 | 7,5 | Beifahrerairbag-Deaktivierungsanzeige (PADI); Insassenklassifizierungssensor (OCS). |
| 47 | 30 | Automatischer Schalter: nicht verwendet (Reserve) |
| Relais | ||
| 48 | Zusätzliches Verzögerungsrelais (Fenster, Spiegel, automatisch abblendender Spiegel [einschließlich Mikrofon und Kompass] und Türschalter III) | |

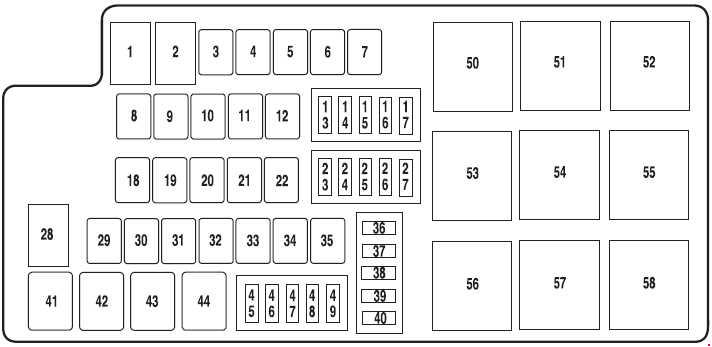

Sicherungskasten
| Nr. | Ampere [A] | Beschreibung |
| 1 | 80 | Sicherungskasten Kabine |
| 2 | – | – |
| 3 | – | – |
| 4 | 30 | Lüftermotorrelais |
| 5 | 20 | Stromanschluss (Steckdose) |
| 6 | 40 | Heckscheibenheizung |
| 7 | 40 | Kühlerlüfterrelais |
| 8 | 40 | Pumpe Antiblockiersystem (ABS) |
| 9 | 30 | Scheibenwischer |
| 10 | 30 | ABS-Ventil |
| 11 | – | – |
| 12 | 20 | 2013-2014: Differentialflüssigkeitspumpe (nur Shelby) |
| 13 | 15 | 2010: Kraftstoffpumpenrelais |
| 20 | 2011-2014: Kraftstoffpumpenrelais (außer Shelby) | |
| 25 | 2011-2014: Kraftstoffpumpenrelais (nur Shelby) | |
| 14 | 15 | 2010: Kraftstoffpumpenrelais Nr. 2 (nur Shelby) |
| 20 | 2013-2014: Kraftstoffpumpenrelais Nr. 2 (nur Shelby) | |
| 15 | 10 | Ladeluftkühlerpumpenrelais (nur Shelby) |
| 16 | 20 | Sitzheizung |
| 17 | 10 | Lichtmaschinensensor |
| 18 | 20 | Zusatzkarosserie-Steuermodul (ABM) |
| 19 | 30 | Anlasserrelais |
| 20 | 30 | Verstärker hinten (Radio Shaker 1000 / Radio Shaker Pro) |
| 21 | 30 | Antriebsstrang-Relaisgruppe |
| 22 | 20 | Steckdose |
| 23 | 10 | Antriebsstrang-Steuermodul (PCM), Leistungserhaltung |
| 24 | 10 | 2011-2014: Bremsaktivierung / -deaktivierung |
| 25 | 10 | Klimakompressorrelais |
| 26 | 20 | Relais linker Hochintensitäts-Scheinwerfer |
| 27 | 20 | Relais rechter Hochintensitäts-Scheinwerfer |
| 28 | – | – |
| 29 | 30 | Beifahrerfenster vorne |
| 30 | – | – |
| 31 | 30 | Elektrisch verstellbarer Beifahrersitz |
| 32 | 30 | Fahrersitz mit Lordosenstütze |
| 33 | 30 | Frontverstärker (Radio Shaker) |
| 34 | 30 | Fahrerfenstermotor vorne |
| 35 | 40 | Verdeckmotor |
| 36 | – | Diode: Kraftstoffdiode |
| 37 | – | – |
| 38 | 15 | 2011-2014: Kraftstoffeinspritzdüsen (nur Shelby) |
| 39 | 5 | 2010-2012: Heckscheibenheizungsspule (Start); 2013-2014: Beheizte Spiegel. |
| 40 | 15 | Antriebsstrang-Steuergerät Fahrzeugstrom 4 – Zündspule |
| 45 | 5 | Antriebsstrang-Steuergerät Run / Start |
| 46 | 5 | Antriebsstrang-Steuergerät Fahrzeugstrom 3 – allgemeine Antriebssystemkomponenten |
| 47 | 15 | Antriebsstrang-Steuergerät Fahrzeugstrom 1 |
| 48 | 15 | Antriebsstrang-Steuergerät Fahrzeugstrom 5 – Getriebe |
| 49 | 15 | Antriebsstrang-Steuergerät Fahrzeugstrom 2 – emissionsrelevante Antriebssystemkomponenten |
| Relais | ||
| 41 | Kraftstoffpumpenrelais | |
| 42 | Ladeluftkühlerpumpenrelais (nur Shelby) | |
| 43 | Klimakompressorrelais | |
| 44 | Kraftstoffpumpenrelais Nr. 2 (nur Shelby) | |
| 50 | Kühlerlüfterrelais (hoch) | |
| 51 | Lüftermotorrelais | |
| 52 | Anlasserrelais | |
| 53 | Heckscheibenheizungsrelais | |
| 54 | Scheibenwischerrelais vorne | |
| 55 | Kühlerlüfterrelais (niedrig) | |
| 56 | Nicht verwendet (Reserve) | |
| 57 | PCM-Relais | |
| 58 | 2013-2014: Differentialflüssigkeitspumpe (nur Shelby) | |
Ford Mustang (2014-2015) – Sicherungsplan
Baujahr: 2014, 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Mustang (2014-2015) ist die Sicherung 53 im Sicherungskasten.

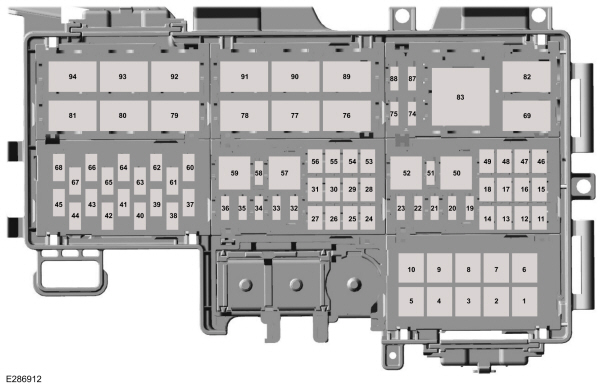

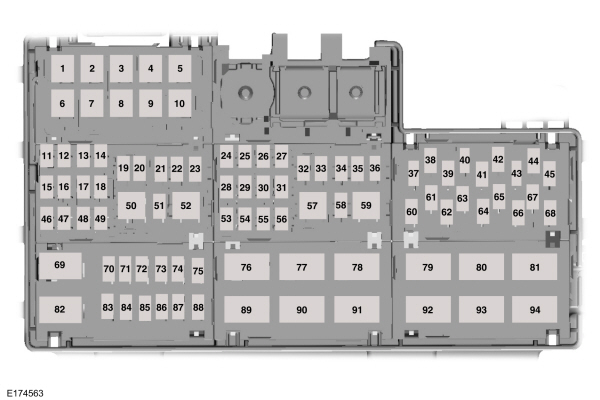

Sicherungskasten
Ford Mustang – Sicherungen – Sicherungskasten
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | Nicht verwendet |
| 2 | – | Nicht verwendet |
| 3 | – | Nicht verwendet |
| 4 | – | Nicht verwendet |
| 5 | 50 * | Automatische Bremssystempumpe |
| 6 | 50 * | Karosseriesteuergerät |
| 7 | 60 * | Karosseriesteuergerät |
| 8 | 50 * | Karosseriesteuergerät |
| 9 | 40 * | Heckscheibenheizung |
| 10 | 40 * | Lüftermotor |
| 11 | 30 ** | Fenster vorne links |
| 12 | 30 ** | Fahrersitz |
| 13 | 30 ** | Beifahrersitz |
| 14 | 30 ** | Klimatisierungs-Sitzmodul |
| 15 | 20 ** | Verdeckmotor |
| 16 | – | Nicht verwendet |
| 17 | 20 ** | Verdeckmotor |
| 18 | – | Nicht verwendet |
| 19 | 20 *** | Lenksäulenverriegelungsrelais |
| 20 | 10 *** | Bremslichtschalter |
| 21 | 20 *** | Hupe |
| 22 | 10 *** | Antriebsstrang-Steuermodulrelais. |
| 23 | 10 *** | Klimaanlagenkupplung |
| 24 | 30 *** | Spannungsqualitätsmodul |
| 25 | – | Nicht verwendet |
| 26 | 25 ** | Scheibenwischermotor vorne |
| 27 | – | Nicht verwendet |
| 28 | 30 ** | Automatisches Ventil für das Bremssystem |
| 29 | 30 ** | Elektronischer Lüfter 1 |
| 30 | 30 ** | Elektroventil Anlassermotor |
| 31 | 40 ** | Elektronischer Lüfter 3 |
| 32 | 10 *** | Relaisspule mit Klappe |
| 33 | 20 *** | Hauptscheinwerfer links |
| 34 | – | Nicht verwendet |
| 34 | 20 *** | Hauptscheinwerfer rechts. |
| 36 | 10 *** | Alt-Sensor |
| 37 | – | Nicht verwendet |
| 38 | 20 *** | Fahrzeugstrom 1 |
| 39 | – | Nicht verwendet |
| 40 | 20 *** | Fahrzeugstrom 2 |
| 41 | 15 *** | Kraftstoffeinspritzdüsen |
| 42 | 15 *** | Fahrzeugstrom 3 |
| 43 | – | Nicht verwendet |
| 44 | 15 *** | Fahrzeugstrom 4 |
| 45 | – | Nicht verwendet |
| 46 | – | Nicht verwendet |
| 47 | – | Nicht verwendet |
| 48 | – | Nicht verwendet |
| 49 | 30 ** | Kraftstoffpumpe |
| 50 | – | Lenksäulenverriegelungsrelais |
| 51 | – | Nicht verwendet |
| 52 | – | Hupenrelais |
| 53 | 20 ** | Zigarettenanzünder |
| 54 | 20 ** | Zusatzstromanschluss |
| 55 | 25 ** | Elektronischer Lüfter 2 |
| 56 | – | Nicht verwendet |
| 57 | – | Klimaanlagenkupplungsrelais |
| 58 | – | Nicht verwendet |
| 59 | – | Nicht verwendet |
| 60 | 5 *** | Antriebsstrang-Steuermodul |
| 61 | – | Nicht verwendet |
| 62 | 5 *** | Startschalter des Antiblockiersystems. |
| 63 | – | Nicht verwendet |
| 64 | 5 *** | Elektronische Servolenkung |
| 65 | – | Nicht verwendet |
| 66 | 5 *** | Toter-Winkel-Informationssystem; Rückfahrkamera; Klimakompressorrelaisspulen. |
| 67 | – | Nicht verwendet |
| 68 | 10 *** | Scheinwerfer-Nivellierschalter |
| 69 | – | Zusatzstromanschlussrelais |
| 70 | 10 *** | Beheizte Außenspiegel |
| 71 | – | Nicht verwendet |
| 72 | 5 *** | Regensensor-Modul |
| 73 | – | Nicht verwendet |
| 74 | 5 *** | Luftmassenstromsensor |
| 75 | – | Nicht verwendet |
| 76 | – | Heckscheibenheizung |
| 77 | – | Elektronischer Kühlerlüfter 2 |
| 78 | – | Relais linker Hochintensitäts-Entladungsscheinwerfer (Export). |
| 79 | – | Relais rechter Hochintensitäts-Entladungsscheinwerfer (Export). |
| 80 | – | Scheibenwischerrelais vorne |
| 81 | – | Elektromagnetisches Ventil für den Anlasser |
| 82 | – | Antriebsstrang-Steuermodulrelais. |
| 83 | – | Nicht verwendet |
| 84 | – | Nicht verwendet |
| 85 | – | Nicht verwendet |
| 86 | – | Nicht verwendet |
| 87 | – | Nicht verwendet |
| 88 | – | Nicht verwendet |
| 89 | – | Elektronisches Lüfterrelais 1 |
| 90 | – | Nicht verwendet |
| 91 | – | Elektronisches Lüfterrelais 3 |
| 92 | – | Lüftermotorrelais |
| 93 | – | Nicht verwendet |
| 94 | – | Kraftstoffpumpenrelais |
| * J-Typ-Sicherungen. ** M-Typ-Sicherungen. *** Mikro-Sicherungen | ||

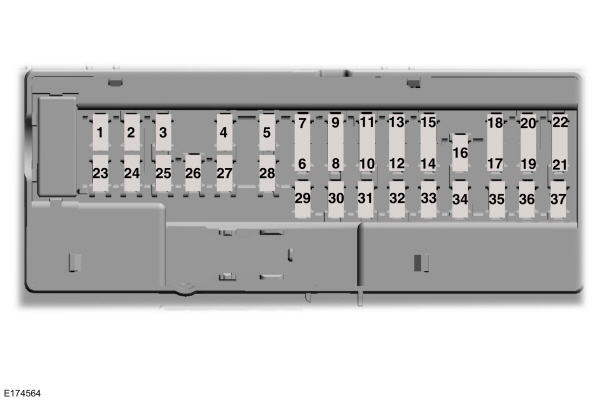

Sicherungskasten im Fahrgastraum
Ford Mustang – Sicherungen – Fahrgastraum
Der Sicherungskasten befindet sich auf der rechten Seite des Beifahrerfußraums, hinter der Verkleidung und der Kunststoffplatte mit dem Schlüsselcode.
| Nr. | Ampere [A] | Beschreibung |
| 1 | 10 | Beleuchtung auf Anfrage |
| 2 | 7,5 | Fensterheber-Speichermodul |
| 3 | 20 | Enteisung der Fahrerkonsole |
| 4 | 5 | Nicht verwendet (Reserve) |
| 5 | 20 | Subwoofer-Verstärker |
| 6 | 10 | Nicht verwendet (Reserve) |
| 7 | 10 | Nicht verwendet (Reserve) |
| 8 | 10 | Nicht verwendet (Reserve) |
| 9 | 10 | Nicht verwendet (Reserve) |
| 10 | 5 | Nicht verwendet (Reserve) |
| 11 | 5 | Nicht verwendet (Reserve) |
| 12 | 7,5 | Klimaanlagenmodul |
| 13 | 7,5 | Gateway-Modul; Lenksäulen-Steuermodul; Blinker-Set. |
| 14 | 10 | Nicht verwendet (Reserve) |
| 15 | 10 | Gateway-Modul |
| 16 | 15 | Kofferraumdeckel (Heckklappe) |
| 17 | 5 | Nicht verwendet (Reserve) |
| 18 | 5 | Einbruchsensor-Modul |
| 19 | 7,5 | Blinker zur Deaktivierung des Beifahrerairbags. |
| 20 | 7,5 | Nicht verwendet (Reserve) |
| 21 | 5 | Temperatur- und Feuchtigkeitssensor im Fahrzeug. |
| 22 | 5 | Beifahrerklassifizierungssystem-Modul |
| 23 | 10 | Schalter; elektrische Fensterheber; Spiegel. |
| 24 | 20 | Zentralverriegelung |
| 25 | 30 | Nicht verwendet (Reserve) |
| 26 | 30 | Motor des vorderen rechten Fensters |
| 27 | 30 | Verstärker |
| 28 | 20 | Zusatzkarosseriemodul |
| 29 | 30 | Elektrisches hinteres linkes Fenster. |
| 30 | 30 | Elektrisches hinteres rechtes Fenster |
| 31 | 15 | Nicht verwendet (Reserve) |
| 32 | 10 | Schlüsselloser Fernzugriff; Multifunktionsdisplay; SYNCHRONISIERUNG; GPS-Modul; Anzeigen. |
| 33 | 20 | Haupt-Audioeinheit |
| 34 | 30 | Startbus 35 |
| 35 | 5 | Grenzsteuerungsmodul |
| 36 | 15 | Zusatzkarosseriemodul |
| 37 | 15 | Startbus des Sicherungskastens. |
| – | 30 | Nicht verwendet (Reserve) |
Ford Mustang (2015-2018) – Sicherungskasten-Schema
Baujahr: 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Mustang (2015-2018) ist die Sicherung F13 im Sicherungskasten
Stromverteilerkasten
| Sicherung | Ampere [A] | Beschreibung |
| 1 | – | Nicht verwendet |
| 2 | – | Nicht verwendet |
| 3 | – | Nicht verwendet |
| 4 | – | Nicht verwendet |
| 5 | 50 | Automatische Bremssystempumpe |
| 6 | 50 | Karosseriesteuerungsmodul |
| 7 | 60 | Karosseriesteuerungsmodul |
| 8 | 50 | Karosseriesteuerungsmodul |
| 9 | 40 | Heckscheibenentfeuchtung |
| 10 | 40 | Lüftermotor |
| 11 | 30 | Linke Frontscheibe |
| 12 | 30 | Fahrersitz |
| 13 | 30 | Beifahrersitz |
| 14 | 30 | Sitzmodul mit Klimaanlage |
| 15 | 20 | Motor des oberen Klappsitzes |
| 16 | – | Nicht verwendet |
| 17 | 20 | Motor des oberen Klappsitzes |
| 18 | – | Nicht verwendet |
| 19 | 20 | Relais der Lenksäulenverriegelung |
| 20 | 10 | Brems-Ein-/Ausschalter |
| 21 | 20 | Hupe |
| 22 | 10 | Relais des Antriebsstrang-Steuermoduls |
| 23 | 10 | Klimaanlagenkupplung |
| 24 | 30 | Spannungsqualitätsmodul |
| 25 | – | Nicht verwendet |
| 26 | 25 | Scheibenwischermotor |
| 27 | – | Nicht verwendet |
| 28 | 30 | Automatisches Ventilset des Bremssystems |
| 29 | 30 | Elektronischer Lüfter 1 |
| 30 | 30 | Elektromagnetisches Ventilset des Anlassermotors |
| 31 | 40 | Elektronischer Lüfter 3 |
| 32 | 10 | Relaiswicklungsverriegelung |
| 33 | 20 | Hochintensive Scheinwerfer links |
| 34 | 15 | 2016-2017: Auspuffventile |
| 34 | 20 | Hochintensive Scheinwerfer rechts |
| 36 | 10 | Alt Sense |
| 37 | – | Nicht verwendet |
| 38 | 20 | Fahrzeugleistung 1 |
| 39 | – | Nicht verwendet |
| 40 | 20 | Fahrzeugleistung 2 |
| 41 | 15 | Kraftstoffeinspritzdüsen |
| 42 | 15 | Fahrzeugleistung 3 |
| 43 | – | Nicht verwendet |
| 44 | 15 | Fahrzeugleistung 4 |
| 45 | – | Nicht verwendet |
| 46 | 20 | 2016-2017: Differentialpumpe |
| 47 | – | Nicht verwendet |
| 48 | 30 | 2016-2017: Kraftstoffpumpe Nr. 2 |
| 49 | 30 | Kraftstoffpumpe |
| 51 | – | Nicht verwendet |
| 53 | 20 | Zigarettenanzünder |
| 54 | 20 | Zusatzstromanschluss |
| 55 | 25 | Elektronischer Lüfter 2 |
| 56 | – | Nicht verwendet |
| 58 | – | Nicht verwendet |
| 60 | 5 | Antriebsstrang-Steuermodul |
| 61 | – | Nicht verwendet |
| 62 | 5 | Startschalter des Antiblockiersystems |
| 63 | – | Nicht verwendet |
| 64 | 5 | Elektronische Lenkunterstützung |
| 65 | – | Nicht verwendet |
| 66 | 5 | Toter-Winkel-Informationssystem. Rückfahrkamera. Relaisspulen des Klimakompressors |
| 67 | – | Nicht verwendet |
| 68 | 10 | Scheinwerfer-Nivellierschalter |
| 70 | 10 | Beheizte Außenspiegel |
| 71 | – | Nicht verwendet |
| 72 | 5 | Regensensormodul |
| 73 | – | Nicht verwendet |
| 74 | 5 | Luftstromsensor |
| 75 | – | Nicht verwendet |
| 83 | – | Nicht verwendet |
| 84 | – | Nicht verwendet |
| 85 | – | Nicht verwendet |
| 86 | – | Nicht verwendet |
| 87 | – | Nicht verwendet |
| 88 | – | Nicht verwendet |
| Relais | ||
| 50 | Relais der Lenksäulenverriegelung | |
| 52 | Hupenrelais | |
| 57 | Relais der Klimaanlagenkupplung | |
| 59 | 2016-2017: Relais der Auspuffventile | |
| 69 | Hilfsrelais des Stromanschlusses | |
| 76 | Heckscheibenentfeuchtung | |
| 77 | Elektronischer Kühlerventilator 2 | |
| 78 | Relais des linken Hochintensitäts-Entladungsscheinwerfers (Export) | |
| 79 | Relais des rechten Hochintensitäts-Entladungsscheinwerfers (Export) | |
| 80 | Relais der Scheibenwischer | |
| 81 | Elektromagnetisches Ventil des Anlassermotors | |
| 82 | Relais des Antriebsstrang-Steuermoduls | |
| 83 | Elektronisches Lüfterrelais 1 | |
| 90 | 2016-2017: Differentialpumpenrelais | |
| 91 | Elektronisches Lüfterrelais 3 | |
| 92 | Lüftermotorrelais | |
| 93 | 2016-2017: Relais der Kraftstoffpumpe Nr. 2 | |
| 94 | Relais der Kraftstoffpumpe | |
SICHERUNGSKASTEN IM FAHRGASTRAUM
DER SICHERUNGSKASTEN BEFINDET SICH AUF DER RECHTEN SEITE DES BEIFAHRERFUSSRAUMS, HINTER DER VERKLEIDUNG UND DER PLASTIKPLATTE MIT DEM SCHLÜSSELCODE.
| Sicherung | Ampere [A] | Beschreibung |
| 1 | 10 | Glühbirnen auf Anfrage |
| 2 | 7,5 | Speichermodul des Fensterhebers |
| 3 | 20 | Entriegelung der Fahrerkonsole |
| 4 | 5 | – |
| 5 | 20 | Subwoofer-Verstärker |
| 6 | 10 | Nicht verwendet (Reserve) |
| 7 | 10 | Nicht verwendet (Reserve) |
| 8 | 10 | Nicht verwendet (Reserve) |
| 9 | 10 | – |
| 10 | 5 | – |
| 11 | 5 | – |
| 12 | 7,5 | Klimaanlagenmodul |
| 13 | 7,5 | Gateway-Modul. Lenksäulen-Steuermodul. Blinker-Set |
| 14 | 10 | Nicht verwendet (Reserve) |
| 15 | 10 | Gateway-Modul |
| 16 | 15 | Heckklappe |
| 17 | 5 | Nicht verwendet (Reserve) |
| 18 | 5 | Einbruchsensor-Modul |
| 19 | 7,5 | Blinker zur Deaktivierung des Beifahrerairbags |
| 20 | 7,5 | Nicht verwendet (Reserve) |
| 21 | 5 | Temperatur- und Feuchtigkeitssensor im Fahrzeug |
| 22 | 5 | Modul des Beifahrerklassifizierungssystems |
| 23 | 10 | Schalter. Elektrische Fensterheber. Spiegel |
| 24 | 20 | Zentralverriegelung |
| 25 | 30 | 2016-2017: Magneride (Stoßdämpfer mit variablen Eigenschaften) |
| 26 | 30 | Motor der rechten Frontscheibe |
| 27 | 30 | Verstärker |
| 28 | 20 | Zusatzkarosseriemodul |
| 29 | 30 | Elektrisch betätigte Heckscheibe links |
| 30 | 30 | Elektrisch betätigte Heckscheibe rechts |
| 31 | 15 | Nicht verwendet (Reserve) |
| 32 | 10 | Schlüsselloser Fernzugriff. Multifunktionsdisplay. SYNCHRONISIERUNG. Globales Positionierungssystem-Modul. Anzeigen |
| 33 | 20 | Haupt-Audioeinheit |
| 34 | 30 | Startbus 35 |
| 35 | 5 | Modul zur Begrenzungskontrolle |
| 36 | 15 | Zusatzkarosseriemodul |
| 37 | 15 | Startbus des Sicherungskastens |
Ford Mustang (2015-2020…) – Sicherungskasten-Schema
Baujahr: 2015, 2016, 2017, 2018, 2019, 2020.
Die Sicherungen des Zigarettenanzünders (Steckdosen) im Ford Mustang sind die Sicherungen #53 (Zigarettenanzünder) und #54 (zusätzlicher Stromanschluss) im Sicherungskasten im Motorraum.
Position des Sicherungskastens
Fahrgastraum
Der Sicherungskasten befindet sich auf der rechten Seite des Beifahrerfußraums, hinter der Verkleidung und der Plastikplatte mit dem Code.
Um die Verkleidung zu entfernen, heben Sie sie von den hinteren Befestigungshaken ab, ziehen Sie sie zu sich heran und neigen Sie sie zur Seite.
Um sie wieder einzubauen, richten Sie die Vorsprünge an den Nuten der Platte aus, senken Sie die Platte wieder an ihren Platz und drücken Sie dann.
Um zum Sicherungskasten zu gelangen, entfernen Sie zuerst die Platte mit dem Schlüsselcode.
Motorraum
Der Sicherungskasten befindet sich im Motorraum auf der linken Seite
2016
Fahrgastraum
Sicherungsbelegung im Fahrgastraum (2016)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 10 A | Scheinwerfer |
| 2 | 7,5A | Speichermodul mit Steuereinheit. |
| 3 | 20A | Entriegelung der Fahrerkonsole. |
| 4 | 5A | Nicht verwendet (Reserve). |
| 5 | 20A | Subwoofer-Verstärker. |
| 6 | 10 A | Nicht verwendet (Reserve). |
| 7 | 10 A | Nicht verwendet (Reserve). |
| 8 | 10 A | Nicht verwendet (Reserve). |
| 9 | 10 A | Nicht verwendet (Reserve). |
| 10 | 5A | Nicht verwendet (Reserve). |
| 11 | 5A | Nicht verwendet (Reserve). |
| 12 | 7,5 A | Klimaanlagenmodul. |
| 13 | 7,5 A | Türmodul; Lenksäulen-Steuermodul; Instrumententafel. |
| 14 | 10 A | Türmodul. |
| 15 | 15A | Heckklappenlift |
| 16 | 5A | Nicht verwendet (Reserve). |
| 17 | 5A | Einbruchsensormodul. |
| 18 | 7,5A | Blinker zur Deaktivierung des Beifahrerairbags. |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 19 | 7,5A | Nicht verwendet (Reserve). |
| 20 | 5A | Temperatur- und Feuchtigkeitssensor im Fahrzeug. |
| 21 | 5A | Modul des Beifahrerklassifizierungssystems. |
| 22 | 10 A | Schalter; elektrische Fensterheber; Spiegel. |
| 23 | 20A | Entriegelung der Zentralverriegelung. |
| 24 | 30A | Magneride. |
| 25 | 30A | Motor des vorderen rechten Fensters. |
| 26 | 30A | Verstärker. |
| 27 | 20A | Zusatzkarosseriemodul. |
| 28 | 30A | Stromversorgung des hinteren linken Fensters. |
| 29 | 30A | Stromversorgung des hinteren rechten Fensters. |
| 30 | 30A | Nicht verwendet (Reserve). |
| 31 | 15A | Nicht verwendet (Reserve). |
| 32 | 10 A | Schlüsselloser Fernzugriff; Multifunktionsbildschirm; SYNC; Globales Positionierungsmodul; Blinker. |
| 33 | 20A | Haupt-Audioeinheit. |
| 34 | 30A | Bus „Run-Start“35 |
| 35 | 5A | Modul zur Begrenzungskontrolle. |
| 36 | 15A | Zusatzkarosseriemodul. |
| 37 | 20A | Sicherungskasten-Start-Sicherung. |
| — | 30A | Nicht verwendet (Reserve). |
Motorraum
Sicherungsbelegung im Sicherungskasten (2016)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | — | Wird nicht verwendet. |
| 2 | — | Wird nicht verwendet. |
| 3 | — | Wird nicht verwendet. |
| 4 | — | Wird nicht verwendet. |
| 5 | 50A* | Automatische Bremssystempumpe. |
| 6 | 50A* | Karosseriesteuerungsmodul. |
| 7 | 60A* | Karosseriesteuerungsmodul. |
| 8 | 50A* | Karosseriesteuerungsmodul. |
| 9 | 40A* | Heckscheibenentfroster. |
| 10 | 40A* | Lüftermotor. |
| 11 | 30A** | Linkes vorderes Fenster. |
| 12 | 30A** | Fahrersitz. |
| 13 | 30A** | Beifahrersitz. |
| 14 | 30A** | Sitzmodul mit Klimaanlage. |
| 15 | 20A** | Ersatz-Obermotor. |
| 16 | — | Wird nicht verwendet. |
| 17 | 20A** | Ersatz-Obermotor. |
| 18 | — | Wird nicht verwendet. |
| 19 | 20A*** | Lenksäulenverriegelungsrelais. |
| 20 | 10 A*** | Bremslichtschalter. |
| 21 | 20A*** | Hupe. |
| 22 | 10 A*** | Relais des Antriebsstrang-Steuerungsmoduls. |
| 23 | 10 A*** | Klimaanlagenkupplung. |
| 24 | 30A** | Spannungsqualitätsmodul. |
| 25 | — | Wird nicht verwendet. |
| 26 | 25A** | Scheibenwischermotor vorne. |
| 27 | — | Wird nicht verwendet. |
| 28 | 30A** | Automatisches Bremsventil. |
| 29 | 30A** | Elektronischer Lüfter 1. |
| 30 | 30A** | Anlassermagnet. |
| 31 | 40A** | Elektronischer Lüfter 3. |
| 32 | 10 A*** | Relaisspule mit Klappe. |
| 33 | 20A*** | Linke Hochintensitäts-Scheinwerfer. |
| 34 | 15A*** | Auspuffventile. |
| 35 | 20A*** | Rechte Hochintensitäts-Scheinwerfer. |
| 36 | 10 A*** | Lichtmaschinensensor. |
| 37 | — | Wird nicht verwendet. |
| 38 | 20A*** | Fahrzeugstromversorgung 1. |
| 39 | — | Wird nicht verwendet. |
| 40 | 20A*** | Fahrzeugstromversorgung 2. |
| 41 | 15A*** | Kraftstoffeinspritzdüsen. |
| 42 | 15A*** | Fahrzeugstromversorgung 3. |
| 43 | — | Wird nicht verwendet. |
| 44 | 15A*** | Fahrzeugstromversorgung 4. |
| 45 | — | Wird nicht verwendet. |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 46 | 20A** | Differenzialpumpe. |
| 47 | — | Wird nicht verwendet. |
| 48 | 30 A** | Kraftstoffpumpe #2. |
| 49 | 30 A** | Kraftstoffpumpe. |
| 50 | — | Lenksäulenverriegelungsrelais. |
| 51 | — | Wird nicht verwendet. |
| 52 | — | Hupenrelais. |
| 53 | 20A** | Zigarettenanzünder. |
| 54 | 20A** | Zusatzstrompunkte. |
| 55 | 25A** | Elektronischer Lüfter 2. |
| 56 | — | Wird nicht verwendet. |
| 57 | — | Klimaanlagenkupplungsrelais. |
| 58 | — | Wird nicht verwendet. |
| 59 | — | Auspuffventile. |
| 60 | 5A | Antriebsstrang-Steuerungsmodul. |
| 61 | — | Wird nicht verwendet. |
| 62 | 5A | Startschalter mit Antiblockiersystem. |
| 63 | — | Wird nicht verwendet. |
| 64 | 5A | Elektronische Lenkunterstützung. |
| 65 | — | Wird nicht verwendet. |
| 66 | 5A | Toter-Winkel-Informationssystem; Rückfahrkamera; Klimakompressor-Relaisspulen. |
| 67 | — | Wird nicht verwendet. |
| 68 | 10 A*** | Scheinwerferhöhenschalter. |
| 69 | — | Zusatzstromrelais. |
| 70 | 10 A*** | Beheizte Außenspiegel. |
| 71 | — | Wird nicht verwendet. |
| 72 | 5A | Regensensormodul. |
| 73 | — | Wird nicht verwendet. |
| 74 | 5A | Luftmassenstromsensor. |
| 75 | — | Wird nicht verwendet. |
| 76 | — | Heckscheibenentfroster. |
| 77 | — | Elektronisches Lüfterrelais 2. |
| 78 | — | Run/Start-Relais. |
| 79 | — | Wird nicht verwendet. |
| 80 | — | Scheibenwischerrelais vorne. |
| 81 | — | Anlasserrelais. |
| 82 | — | Antriebsstrang-Steuerungsmodul-Relais. |
| 83 | — | Kühlgebläse-Relais (GT500); Wird nicht verwendet (Reserve, GT350). |
| 87 | 10 A | Beheizte Außenspiegel. |
| 88 | — | Wird nicht verwendet. |
| 89 | — | Elektronisches Lüfterrelais 1. |
| 90 | — | Differenzialpumpenrelais. |
| 91 | — | Elektronisches Lüfterrelais 3. |
| 92 | — | Lüftermotorrelais. |
| 93 | — | Kraftstoffpumpenrelais #2. |
| 94 | — | Kraftstoffpumpenrelais. |
Ford Mustang – Sicherungskastenplan
Baujahr: 2021, 2022.
2021
Fahrzeuge, die ab dem 14.09.2020 hergestellt wurden
Sicherungskasten der Stromversorgung
Der Sicherungskasten der Stromversorgung befindet sich im Motorraum. Er ist mit Hochstromsicherungen ausgestattet, die die wichtigsten elektrischen Systeme des Fahrzeugs vor Überlastung schützen.
| Sicherungs- oder Relaisnummer | Ampere [A] | Beschreibung |
|---|---|---|
| Sicherungs- oder Relaisnummer | Ampere [A] | Beschreibung |
| 1 | 60 A1 | Wird nicht verwendet (Reserve). |
| 2 | — | Wird nicht verwendet. |
| 3 | 30 A1 | Elektronischer Lüfter 1. |
| 4 | 40 A1 | Elektronischer Lüfter 3. |
| 5 | 50 A1 | Pumpe des automatischen Bremssystems. |
| 6 | 50 A1 | Steuerungsmodul der Karosseriesysteme. |
| 7 | 60 A1 | Steuerungsmodul der Karosseriesysteme. |
| 8 | 50 A1 | Steuerungsmodul der Karosseriesysteme. |
| 9 | 40 A1 | Heckscheibenentfrostung. |
| 10 | 40 A1 | Lüftermotor. |
| 11 | 30 A2 | Linkes vorderes Fenster. |
| 12 | 30 A2 | Fahrersitz. |
| 13 | 30 A2 | Beifahrersitz. |
| 14 | 30 A2 | Sitzmodul mit Heizung und Klimaanlage. |
| 15 | 20 A2 | Hilfsmotor des Faltdachs. |
| 16 | 15 A2 | Wird nicht verwendet (Reserve). |
| 17 | 20 A2 | Hauptmotor des Faltdachs. |
| 18 | — | Wird nicht verwendet. |
| 19 | 20 A3 | Relais der Lenksäulenverriegelung. |
| 20 | 10 A3 | Brems-Ein-/Ausschalter. |
| 21 | 20 A3 | Hupe. |
| 22 | 10 A3 | Relais des Antriebsstrang-Steuerungsmoduls. |
| 23 | 10 A3 | Klimaanlagenkupplung. |
| 24 | 30 A2 | Spannungsqualitätsmodul. |
| 25 | 20 A2 | Wird nicht verwendet (Reserve). |
| 26 | 25 A2 | Motor des vorderen Scheibenwischers. |
| 27 | — | Wird nicht verwendet. |
| 28 | 30 A2 | Ventil des automatischen Bremssystems. |
| 29 | 30 A2 | Wird nicht verwendet (Reserve). |
| 30 | 30 A2 | Anlassermagnet. |
| 31 | 30 A2 | Wird nicht verwendet (Reserve). |
| 32 | 10 A3 | Startrelaisspule. |
| 33 | 15 A3 | Zündung/Start. |
| 34 | 15 A3 | Auspuffventile. |
| 35 | — | Wird nicht verwendet. |
| 36 | 10 A3 | Lichtmaschinensensor. |
| 37 | — | Wird nicht verwendet. |
| 38 | 20 A3 | Fahrzeugstromversorgung 1. |
| 39 | — | Wird nicht verwendet. |
| 40 | 20 A3 | Fahrzeugstromversorgung 2. |
| 41 | 15 A3 | Einspritzdüsen. |
| 42 | 15 A3 | Fahrzeugstromversorgung 3. |
| 43 | — | Wird nicht verwendet. |
| 44 | 15 A3 | Fahrzeugstromversorgung 4. |
| Sicherungs- oder Relaisnummer | Ampere [A] | Beschreibung |
|---|---|---|
| 45 | — | Wird nicht verwendet. |
| 46 | 20 A2 | Differenzialpumpe (Mach 1). |
| — | Wird nicht verwendet (Basisversion). | |
| 47 | — | Wird nicht verwendet. |
| 48 | 30 A2 | Wird nicht verwendet (Reserve). |
| 49 | 30 A2 | Kraftstoffpumpe. |
| 50 | — | Relais der Lenksäulenverriegelung. |
| 51 | — | Wird nicht verwendet. |
| 52 | — | Relais des akustischen Signals. |
| 53 | 20 A2 | Zigarettenanzünder. |
| 54 | 20 A2 | Zusätzliche Steckdose. |
| 55 | 25 A2 | Elektronischer Lüfter 2. |
| 56 | — | Wird nicht verwendet. |
| 57 | — | Relais der Klimaanlagenkupplung. |
| 58 | — | Wird nicht verwendet. |
| 59 | — | Relais der Auspuffventile. |
| 60 | 5 A3 | Steuerungsmodul der Antriebseinheit. |
| 61 | — | Wird nicht verwendet. |
| 62 | 5 A3 | Schalter zur Aktivierung des Systems zur Verhinderung des Blockierens der Räder während des Bremsens. |
| 63 | — | Wird nicht verwendet. |
| 64 | 5 A3 | Elektronisches Lenkassistenzsystem. |
| 65 | — | Wird nicht verwendet. |
| 66 | 5 A3 | Toter-Winkel-Überwachungssystem; Rückfahrkamera; Relaisspulen der Heckscheibenheizung; Modul des Fahrdynamikregelsystems. |
| 67 | — | Wird nicht verwendet. |
| 68 | 10 A3 | Schalter zur Scheinwerfereinstellung. |
| 69 | — | Zigarettenanzünderrelais; Relais der zusätzlichen Steckdose. |
| 74 | 5 A3 | Luftmassenmesser. |
| 5 A3 | Regensensormodul. | |
| 76 | — | Relais der Heckscheibenheizung. |
| 77 | — | Relais des elektronischen Lüfters 2. |
| 78 | — | Zünd-/Startrelais. |
| 79 | — | Wird nicht verwendet. |
| 80 | — | Relais des vorderen Scheibenwischers. |
| 81 | — | Relais des Anlassermagnets. |
| 82 | — | Relais des Steuerungsmoduls der Antriebseinheit. |
| 83 | — | Wird nicht verwendet. |
| 87 | 10 A3 | Beheizte Außenspiegel. |
| 88 | — | Wird nicht verwendet. |
| 89 | — | Relais des elektronischen Lüfters 1. |
| 90 | — | Relais der Differenzialpumpe (Mach 1). |
| — | Wird nicht verwendet (Basisversion). | |
| 91 | — | Relais des elektrischen Lüfters 3. |
| 92 | — | Relais des Lüftermotors. |
| 93 | — | Wird nicht verwendet. |
| 94 | — | Relais der Kraftstoffpumpe. |
1J-Typ-Sicherungen.
2M-Typ-Sicherungen.
3Mikrosicherungen.
Sicherungskasten im Fahrgastraum
Der Sicherungskasten befindet sich auf der rechten Seite des Beifahrerfußraums, hinter der Verkleidung und der Kunststoffplatte mit dem Code.
| Sicherungs- oder Relaisnummer | Ampere [A] | Beschreibung |
|---|---|---|
| Sicherungs- oder Relaisnummer | Ampere [A] | Beschreibung |
| 1 | — | Wird nicht verwendet. |
| 2 | 10 A | Elektrische Fensterheber; Elektrochromatischer Spiegel; Elektrische Türschlösser. |
| 3 | 7,5 A | Elektrisch verstellbare Spiegel; Sitze mit Memory-Funktion. |
| 4 | 20 A | Wird nicht verwendet (Reserve). |
| 5 | — | Wird nicht verwendet. |
| 6 | 10 A | Wird nicht verwendet (Reserve). |
| 7 | 10 A | Wird nicht verwendet (Reserve). |
| 8 | 5 A | Steuerungsmodul des Telematiksystems – Modem. |
| 9 | 5 A | Wird nicht verwendet. |
| 10 | — | Wird nicht verwendet. |
| 11 | — | Wird nicht verwendet. |
| 12 | 7,5 A | Elektronisches Bedienfeld; Gateway-Modul. |
| 13 | 7,5 A | Lenksäulen-Steuerungsmodul; Armaturenbrett. |
| 14 | 15 A | Wird nicht verwendet. |
| 15 | 15 A | SYNC; Blinker. |
| 16 | — | Wird nicht verwendet. |
| 17 | 7,5 A | Scheinwerfer-Steuerungsmodul. |
| 18 | 7,5 A | Wird nicht verwendet. |
| Sicherungs- oder Relaisnummer | Ampere [A] | Beschreibung |
|---|---|---|
| 19 | 5 A | Wird nicht verwendet. |
| 20 | 5 A | Modul des Einbruchsensors. |
| 21 | 5 A | Interner Temperatur- und Feuchtigkeitssensor. |
| 22 | 5 A | Zusätzliches Karosseriemodul. |
| 23 | 30 A | Verstärker. |
| 24 | 30 A | Modul des Fahrdynamikregelsystems. |
| 25 | 20 A | Modul der Ambiente-Innenbeleuchtung. |
| 26 | 30 A | Motor des vorderen rechten Fensters (Stromverteilungsmodul). |
| 27 | 30 A | Stromversorgung des hinteren linken Fensters. |
| 28 | 30 A | Stromversorgung des hinteren rechten Fensters. |
| 29 | 15 A | Gateway-Modul. |
| 30 | 5 A | Wird nicht verwendet (Reserve) |
| 31 | 10 A | Schlüsselloses Zentralverriegelungssystem. |
| 32 | 20 A | Audiosystem. |
| 33 | — | Wird nicht verwendet. |
| 34 | 30 A | Zünd-/Startpositionsbus. |
| 35 | 5 A | Sicherungskasten der Stromverteilung des Zünd-/Startpositionsrelais. |
| 36 | 15 A | Frontkamera. |
| 37 | 20 A | Modul der beheizten Lenkradheizung. |
2022
Fahrzeuge, die ab dem 27.09.2021 hergestellt wurden
Sicherungskasten
Der Sicherungskasten befindet sich im Motorraum. Er ist mit Hochstromsicherungen ausgestattet, die die wichtigsten elektrischen Systeme des Fahrzeugs vor Überlastung schützen.
| Sicherungs- oder Relaisnummer | Ampere [A] | Beschreibung |
|---|---|---|
| Sicherungs- oder Relaisnummer | Ampere [A] | Beschreibung |
| 1 | 60 A1 | Nicht belegt (Reserve). |
| 2 | — | Nicht belegt. |
| 3 | 30 A1 | Elektronischer Lüfter 1. |
| 4 | 40 A1 | Elektronischer Lüfter 3. |
| 5 | 50 A1 | Pumpe des automatischen Bremssystems. |
| 6 | 50 A1 | Karosseriesystem-Steuermodul. |
| 7 | 60 A1 | Karosseriesystem-Steuermodul. |
| 8 | 50 A1 | Karosseriesystem-Steuermodul. |
| 9 | 40 A1 | Heckscheibenentfrostung. |
| 10 | 40 A1 | Lüftermotor. |
| 11 | 30 A2 | Linke Frontscheibe. |
| 12 | 30 A2 | Fahrersitz. |
| 13 | 30 A2 | Beifahrersitz. |
| 14 | 30 A2 | Sitzmodul mit Heizung und Klimaanlage. |
| 15 | 20 A2 | Hilfsmotor des Faltdachs. |
| 16 | 15 A2 | Nicht belegt (Reserve). |
| 17 | 20 A2 | Hauptmotor des Faltdachs. |
| 18 | — | Nicht belegt. |
| 19 | 20 A3 | Relais der Lenksäulenverriegelung. |
| 20 | 10 A3 | Brems-Ein-/Ausschalter. |
| 21 | 20 A3 | Hupe. |
| 22 | 10 A3 | Relais des Antriebsstrang-Steuermoduls. |
| 23 | 10 A3 | Klimaanlagenkupplung. |
| 24 | 30 A2 | Spannungsqualitätsmodul. |
| 25 | 20 A2 | Nicht belegt (Reserve). |
| 26 | 25 A2 | Frontscheibenwischermotor. |
| 27 | — | Nicht belegt. |
| 28 | 30 A2 | Ventil des automatischen Bremssystems. |
| 29 | 30 A2 | Nicht belegt (Reserve). |
| 30 | 30 A2 | Anlassermagnet. |
| 31 | 30 A2 | Nicht belegt (Reserve). |
| 32 | 10 A3 | Relaisspule mit Klappe. |
| 33 | 15 A3 | Zündung/Start. |
| 34 | 15 A3 | Auspuffventile. |
| 35 | — | Nicht belegt. |
| 36 | 10 A3 | Lichtmaschinensensor. |
| 37 | — | Nicht belegt. |
| 38 | 20 A3 | Fahrzeugstromversorgung 1. |
| 39 | — | Nicht belegt. |
| 40 | 20 A3 | Fahrzeugstromversorgung 2. |
| 41 | 15 A3 | Einspritzdüsen. |
| 42 | 15 A3 | Fahrzeugstromversorgung 3. |
| 43 | — | Nicht belegt. |
| 44 | 15 A3 | Fahrzeugstromversorgung 4. |
| Sicherungs- oder Relaisnummer | Ampere [A] | Beschreibung |
|---|---|---|
| 45 | — | Nicht belegt. |
| 46 | 20 A2 | Differenzialpumpe (Mach 1). |
| — | Nicht belegt (Basisversion). | |
| 47 | — | Nicht belegt. |
| 48 | 30 A2 | Nicht belegt (Reserve). |
| 49 | 30 A2 | Kraftstoffpumpe. |
| 50 | — | Relais der Lenksäulenverriegelung. |
| 51 | — | Nicht belegt. |
| 52 | — | Relais des akustischen Signals. |
| 53 | 20 A2 | Zigarettenanzünder. |
| 54 | 20 A2 | Zusätzliche Steckdose. |
| 55 | 25 A2 | Elektronischer Lüfter 2. |
| 56 | — | Nicht belegt. |
| 57 | — | Relais der Klimaanlagenkupplung. |
| 58 | — | Nicht belegt. |
| 59 | — | Relais der Auspuffventile. |
| 60 | 5 A3 | Antriebsstrang-Steuermodul. |
| 61 | — | Nicht belegt. |
| 62 | 5 A3 | Schalter zur Aktivierung des Antiblockiersystems. |
| 63 | — | Nicht belegt. |
| 64 | 5 A3 | Elektronisches Lenkassistenzsystem. |
| 65 | — | Nicht belegt. |
| 66 | 5 A3 | Toter-Winkel-Überwachungssystem; Rückfahrkamera; Relaisspulen der Heckscheibenentfrostung; Modul des Fahrdynamikregelsystems. |
| 67 | — | Nicht belegt. |
| 68 | 10 A3 | Scheinwerfereinstellschalter. |
| 69 | — | Zigarettenanzünderrelais; Relais der zusätzlichen Steckdose. |
| 74 | 5 A3 | Luftmassenmesser. |
| 75 | 5 A3 | Regensensormodul. |
| 76 | — | Relais der Heckscheibenentfrostung. |
| 77 | — | Relais des elektronischen Lüfters 2. |
| 78 | — | Zünd-/Startrelais. |
| 79 | — | Nicht belegt. |
| 80 | — | Relais des Frontscheibenwischers. |
| 81 | — | Relais des Anlassermagnets. |
| 82 | — | Relais des Antriebsstrang-Steuermoduls. |
| 83 | — | Nicht belegt. |
| 87 | 10 A3 | Beheizte Außenspiegel. |
| 88 | — | Nicht belegt. |
| 89 | — | Relais des elektronischen Lüfters 1. |
| 90 | — | Relais der Differenzialpumpe (Mach 1). |
| — | Nicht belegt (Basisversion). | |
| 91 | — | Relais des elektrischen Lüfters 3. |
| 92 | — | Relais des Lüftermotors. |
| 93 | — | Nicht belegt. |
| 94 | — | Relais der Kraftstoffpumpe. |
1J-Typ-Sicherungen.
2M-Typ-Sicherungen.
3Mikrosicherungen.
Sicherungskasten im Fahrgastraum
Der Sicherungskasten befindet sich auf der rechten Seite des Beifahrerfußraums, hinter der Verkleidung und der Kunststoffplatte mit dem Code.
| Sicherungs- oder Relaisnummer | Ampere [A] | Beschreibung |
|---|---|---|
| Sicherungs- oder Relaisnummer | Ampere [A] | Beschreibung |
| 1 | — | Nicht belegt. |
| 2 | 10 A | Elektrische Fensterheber; Elektrochromatischer Spiegel; Elektrische Türschlösser. |
| 3 | 7,5 A | Elektrisch verstellbare Spiegel; Sitze mit Memory-Funktion. |
| 4 | 20 A | Nicht belegt (Reserve). |
| 5 | — | Nicht belegt. |
| 6 | 10 A | Nicht belegt (Reserve). |
| 7 | 10 A | Nicht belegt (Reserve). |
| 8 | 5 A | Telematiksystem-Steuermodul – Modem. |
| 9 | 5 A | Nicht belegt. |
| 10 | — | Nicht belegt. |
| 11 | — | Nicht belegt. |
| 12 | 7,5 A | Elektronisches Bedienfeld; Gateway-Modul. |
| 13 | 7,5 A | Lenksäulen-Steuermodul; Instrumententafel. |
| 14 | 15 A | Nicht belegt. |
| 15 | 15 A | SYNC; Blinker. |
| 16 | — | Nicht belegt. |
| 17 | 7,5 A | Scheinwerfer-Steuermodul. |
| 18 | 7,5 A | Nicht belegt. |
| Sicherungs- oder Relaisnummer | Ampere [A] | Beschreibung |
|---|---|---|
| 19 | 5 A | Nicht belegt. |
| 20 | 5 A | Einbruchsensormodul. |
| 21 | 5 A | Interner Temperatur- und Feuchtigkeitssensor. |
| 22 | 5 A | Zusätzliches Karosseriemodul. |
| 23 | 30 A | Verstärker. |
| 24 | 30 A | Modul des Fahrdynamikregelsystems. |
| 25 | 20 A | Modul der Ambiente-Innenbeleuchtung. |
| 26 | 30 A | Motor des vorderen rechten Fensters (Stromverteilungsmodul). |
| 27 | 30 A | Stromversorgung des hinteren linken Fensters. |
| 28 | 30 A | Stromversorgung des hinteren rechten Fensters. |
| 29 | 15 A | Gateway-Modul. |
| 30 | 5 A | Nicht belegt (Reserve) |
| 31 | 10 A | Schlüsselloses Zentralverriegelungssystem. |
| 32 | 20 A | Audiosystem. |
| 33 | — | Nicht belegt. |
| 34 | 30 A | Bus der Zünd-/Startposition. |
| 35 | 5 A | Sicherungskasten der Stromverteilung des Zünd-/Startpositionsrelais. |
| 36 | 15 A | Frontkamera. |
| 37 | 20 A | Modul der beheizten Lenkradheizung. |
Über Ford Mustang (1987-2022)
Der Ford Mustang ist ein ikonisches amerikanisches Sportwagenmodell, das seit 1964 produziert wird. Die Modelle, die zwischen 1987 und 2022 hergestellt wurden, repräsentieren die sechste Generation dieses legendären Fahrzeugs. Der Mustang ist bekannt für sein aggressives Design, leistungsstarke Motoren und sportliche Fahreigenschaften. Im Laufe der Jahre wurde das Motorenangebot von grundlegenden Vierzylindern bis hin zu leistungsstarken Achtzylindermotoren erweitert, die hohe Leistung und Dynamik bieten. Der Mustang ist bei Autoenthusiasten beliebt für seine Fähigkeit, Leistung mit Alltagstauglichkeit zu verbinden, was ihn ideal für ein breites Spektrum von Fahrern macht.
Sicherungskasten-Schema Ford Mustang
Diese Seite zeigt das Sicherungskasten-Schema für den Ford Mustang, das für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, meist in der Nähe des Armaturenbretts. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das die elektrischen Schaltkreise des Fahrzeugs vor Überlastung und Kurzschlüssen schützt, und daher ist es wichtig, ein genaues Sicherungskasten-Schema für eine sichere Wartung zur Verfügung zu haben.
