Sicherungs- und Relaispläne – Ford Explorer

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1990, 1991, 1992, 1993, 1994.

Sicherungsplan des Sicherungskastens in der Kabine

Der Sicherungskasten befindet sich unter dem Armaturenbrett.

Nummer	Ampere [A]	Beschreibung
1	15	Begrüßungs- und Türschwellenbeleuchtung, Radiospeicher, elektrischer Spiegel
2	6	Stromkreisunterbrecher: Scheibenwischer/Frontscheibenreiniger, Intervall-Scheibenwischer/Reiniger
3	–	Nicht verwendet
4	15	Bremslichter, Lichthupe, Geschwindigkeitsregelungssperre
5	15	Blinker, Rückfahrlichter, Tagfahrlichter, beheizte Beleuchtung, Anzeige
6	15	Heckscheibenwischer/-reinigung
7	10	Klimaanlagenschalter, Kupplungsspule
8	20	Hupe
9	30	Heizungsgebläsemotorrelais
10	15	Standlichter, Kennzeichenbeleuchtung, Anhänger-Standlichtrelais Coll
11	15	Geschwindigkeitsregelung, Radio, Uhranzeige
12	20	Stromkreisunterbrecher: Zigarettenanzünder, Lichthupe, Lordosenstütze, Multifunktionsschalter
13	10	Armaturenbrettbeleuchtung
14	30	Automatischer Schalter: elektrische Fensterheber
15	20	Antiblockierbremsen
16	20	Premium-Radioverstärker, Anhängerzugrelaiskanäle
17	15	Warnanzeige, Warnleuchten, Allradantrieb
18	10	HEGO-Heizung

Sicherungskasten

Nummer	Ampere [A]	Beschreibung
1	15	Motorraumbeleuchtung, Tagfahrlichter
2	15	Lichtmaschine
3	30	Kraftstoffpumpenrelais
4	40	Scheinwerfer, Sicherungskasten
5	50	Lüftermotor
6	40	Stromversorgung Sicherungskasten
7	30	Elektrische Türschlösser
8	40	Heckscheibenheizung
9	60	Lordosenstütze
10	30	EWG-Leistungsrelais
11	20	Elektronisches Getriebe
12	60	Zündschalter, Premium-Sound, Anhängerkupplung

Sicherungs- und Relaisplan – Ford Explorer UN105/UN150

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

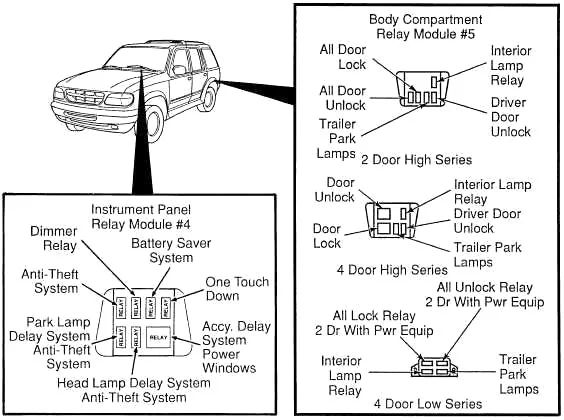

Sicherungen in der Kabine

Entfernen Sie die Verkleidung, um auf den Sicherungskasten in der Kabine zuzugreifen.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	7,5	1994-2000: Elektrischer Spiegel, elektrische Antenne, Speicherdose (1997-2000)
	5	2001-2003: Spiegel, Autolampe
2	7,5	1994-1996: Hohes Bremslicht
		1997-2000: Gebläsemotorrelais, Airbag-Diagnosemonitor
		2001-2003: Kombiinstrument, Autolampe. Elektronikmodul (GEM), schlüsselloser Zugang, 4×4
3	7,5	1997-2001: Linker Anhängeranschluss mit Stopp-/Blinkfunktion
		2002-2003: Rechtes Stopp-/Blinklicht für Anhänger
	15	1994-1996: Parklicht, Armaturenbrettanzeigen
4	10	1994-2000: Linker Scheinwerfer
	15	2001: Subwoofer
	7,5	2002-2003: Anlassermotor
5	10	1994-2000: Datenverbindungsstecker (DLC)
	15	2001-2003: Parklichter, Autolichter, I/P-Dimmung, Anhängerkupplung
6	7,5	1994-1996: Airbagsystem, Gebläserelais, EATC
		1997-2000: Hinterer Gebläsemotor (ohne EATC)
		2001; Ohne hinteren Gebläse: Airbag-Diagnosemonitor
		2002-2003: Airbag, Kombiinstrument
	15	2001; Mit hinterem Gebläse: Gebläsemotorrelais, Airbag-Diagnosemonitor
7	7,5	1994-1996: Beleuchtungsschalter
		1997-2001: Rechter Anhängeranschluss mit Stopp-/Blinkfunktion
		2002-2003: Linkes Stopp-/Blinklicht für Anhänger
8	10	1994-2001: Rechter Scheinwerfer, Nebelscheinwerferrelais, DRL (1996), Lampenausfallwarnung (1996)
	7,5	2002-2003: Kombiinstrument, Audio, GEM
9	7,5	1997-2001: Bremspedalpositionsschalter
		2002-2003: Geschwindigkeitsregelung, Antiblockiersystem (ABS), 4×4, Motorsteuerungsmodul (PCM), Parksperre, schlüsselloser Zugang
	10	1994-1996: EATC-System, Sitzspeicher, Nachrichten-Center, Mobiltelefon, Autolichter
10	7,5	1994-1996: EATC-System, hinterer Gebläse, Geschwindigkeitsregelung, GEM-System, Bremsverriegelung, obere Konsole, automatische Lenkungsregelung, Lampenausfallwarnung
		1997-2001: Geschwindigkeitsregelungs-/Verstärkergruppe, Elektronikmodul (GEM), Getriebesperrenaktuator, Mischklappenaktuator, Klimaanlage – Heizungsgruppe, Blinker, obere Konsole (1998-2000), Lastenausgleichsmodul (1998-2000), Bremsdruckschalter (1997)
	15	2002-2003: Zündung, IPATS
11	7,5	1994-1996: Warnleuchten, Autolichter
		1997-2001: Armaturenbrett, 4X4-Modul (2001)
	15	2002-2003: Subwoofer
12	7,5	1994-2000: Scheibenwaschpumpenrelais, Heckscheibenwaschpumpenrelais
	10	2001: Scheibenwaschpumpenrelais, Heckscheibenwaschpumpenrelais
	15	2002-2003: Airbag, Klimaanlage, hintere Klimaanlage
13	20	1997-2000: Bremspedalpositionsschalter, Bremsdruckschalter
	15	1994-1996: PCM-System, Bremslichter, AWD, ABS, Geschwindigkeitsregelung, Anhängerkupplung
		2001: Bremspedalpositionsschalter, Bremsdruckschalter
		2002-2003: Bremslichter, Geschwindigkeitsregelung, zentrale Zusatzbremsleuchte (CHMSL)
14	10	1994-2001: 4-Rad-Antiblockiersystem (4WABS)-Modul, 4WABS-Hauptrelais
		2003: Airbag
15	7,5	1994-2001: Kombiinstrument
		2002-2003: 4×4-Modul
16	30	1994-2001: Frontscheibenwischermotor, Hi-Lo-Wischerrelais, Wischerfunktions-/Parkrelais
	7,5	2002-2003: Anzeigen, Parksperre, Dachkonsole, Klimaanlage, 4×4, Geschwindigkeitsregelung
17	25	1994-2000: Zigarettenanzünder
	20	2001-2003: Zigarettenanzünder, Datenverbindungsstecker
18	25	1997-2000: Aktuator-Entriegelungsrelais, Entriegelungsrelais, Gesamtentriegelungsrelais
	15	1994-1996: Klimaanlage
	20	2001-2003: Elektrische Schlösser, schlüsselloser Zugang

Nummer	Ampere [A]	Beschreibung
19	25	1994-1996: Zündspule, PCM-System
		1997-2001: PCM-Leistungsdiode
	15	2002-2003: Anhängerbeleuchtung
20	7,5	1994-1996: Radio, elektrische Antenne, GEM-System, Diebstahlschutz, Mobiltelefon
		1997-2000: RAP-Modul, Elektronikmodul (GEM), Radio
		2001: Elektronikmodul (GEM), Radio, Dachrelais, elektrisches Fensterrelais
	15	2002-2003: Tagfahrlichter (DRL), Rückfahrlichter, PCM
21	15	1994-2002: Blinker (Gefahr)
	20	2003: Beheizte Sitze
22	20	1997-2001: Zusätzliche Steckdose
		2002-2003: I/P-Strompunkt
	10	1994-1996: Anzeigen
23	10	1994-1996: Heckscheibenwischersystem
		2002-2003: Dichtungen vorne/hinten
24	7,5	1997-2001: Kupplungspedalpositionsschalter (CPP), Anlasserunterbrechungsrelais, Diebstahlschutz
	10	1994-1996: Anlasserrelais
	30	2002-2003: Frontscheibenwischer
25	7,5	1994-1996: Tachometer, GEM-System
		1997-2003: Elektronikmodul (GEM), Armaturenbrett, Securi-Lock
26	10	1994-1996: 4R44E/4R55E/4R7OW/5R55E Overdrive, DRL-System, Rückfahrlichter, AWD, Heckscheibenwischer
		1997-2003: Batteriesparrelais, elektronisches Wandlerrelais (1997-2000), Innenbeleuchtungsrelais, elektronisches Wandlermodul (1997-2000)
27	15	1997-2001: DRL, Rückfahrlichtschalter, DTR-Sensor, elektrisches Relais
	10	1994-1996: Motorraumbeleuchtung, Kartenleuchten, Handschuhfachbeleuchtung, Deckenleuchte, Beleuchtung, Zubehörverzögerung, Dimmer-Schalterbeleuchtung, 4×4-System
	7,5	2002-2003: Audio, Fenster, GEM, Schiebedach, Heckscheibe
28	7,5	1994-2001: Elektronikmodul (GEM) (1994-2000), Radio (1997-2001), Speicherdose (1994-2000)
	15	2002-2003: Heckscheibenwischer (auf Glas)
29	10	1994-1999: Radio
	20	2001: Radio
		2002-2003: Audio, hinteres Audio
	25	2000: Radio
30	15	1997-2000: Park-/Anhängerlichtrelais
	25	2001-2003: Elektrische Sitze
31	7,5	1994-1996: Hinteres Gebläsesystem
	5	2001: Hinterer Gebläsemotor
		2002: Hintere Klimaanlagensteuerung
		2003: Armaturenbrett-Dimmung (XLS)/hintere Audio-Steuerung (XLT)
32	10	1997-2000: Beheizter Spiegel
	7,5	1994-1996: Beheizter Spiegel, Heckscheibenwischer
	5	2001-2002: Schalter für beheizte Heckscheibe
33	15	1994-1996: Fernlicht
		1997-2001: Scheinwerfer, Tagfahrlichtmodul (DRL), Armaturenbrett
		2002-2003: Fernlichtscheinwerfer
34	7,5	1994-1996: Lux-Audiosystem
		1997-2000: Integriertes hinteres Bedienfeld, CD
	5	2001: Integriertes hinteres Bedienfeld
		2002-2003: Hinteres Audio
35	7,5	1997-2000: Gebläsemotor (mit EATC)
	15	2001: 4X4-Modul
	5	2002-2003: ABS-Modul
36	7,5	1997-2000: ATC-Speicher, CD, integriertes hinteres Bedienfeld, Speicherdose, Nachrichten-Center
	15	2001: Anhängerzugrelais

Stromversorgungsplatine

Schema 1994-1996

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
Maxi-Sicherungen (gelb im Schema)
1	30	Heckscheibenheizung
2	30	PCM-Leistungsrelais
3	20	Kraftstoffsystem, Diebstahlschutzsystem
4	20	Scheinwerfer
5	30	ABS-System
6	30	ABS-System
7	20	Anhänger-LP-Parken und Anhänger-LP-Stopp
8	30	Batteriesparrelais und Scheinwerferrelais
9	50	Lüftermotor
10	30	Elektrische Schlösser, elektrische Fensterheber und Stromversorgung
11	20	PCM-Speicher und
12	50	Luftsteuerungsrelais
13	60	Armaturenbrett-Sicherung
14	60	Zündung
Mini-Sicherungen (rot im Schema)
1	30	JBL-System
2	15	Heckscheibenwischersystem

Nummer	Ampere [A]	Beschreibung
3	30	Strompunkt
4	20	4WD-System
5	15	Luftfederungssystem
6	15	Lichtmaschinensystem
7	10	Airbagsystem
8	15	Tagfahrlichter/Nebelscheinwerfer/Geländelichter
9	—	Nicht verwendet
10	—	Nicht verwendet
11	20	HEGO-System
Relais
1	Wischerfunktionsrelais
2	Hupenrelais
3	HI/LO-Wischerrelais
4	Klimaanlagenrelais WOT
5	PCM-Leistungsrelais
6	Kraftstoffpumpenrelais
Diode
1	ABS-Diode
2	PCM-Diode

Schema 1997-2000

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
Maxi-Sicherungen (gelb im Schema)
1	60	I/P-Sicherungskasten
2	40	Gebläsemotorrelais
3	50	4-Rad-Antiblockiersystem (4WABS)-Modul
4	30	Elektrische Fensterheber, elektrisches Schiebedach, elektrischer Sitz
5	50	Zündschalter, Anlasserrelais
6	20	Verteilerplatinenrelais
7	—	Nicht verwendet
8	20	Automatischer Zünd-/Ausschalter der Fahrkontrolle ARC
9	40	Automatisches Fahrkontrollrelais
10	30	PCM-Leistungsrelais
Mini-Sicherungen (rot im Schema)
1	10	Klimaanlagenrelais
2	30	1998-2000: Beheizte Sitze
3	30	Beheizte Beleuchtung
4	15	Nebelscheinwerfer und Tagfahrlicht
5	10	1997: Airbag-Diagnosemonitor
6	10	Getriebesteuerungsmodul
7	30	4-Rad-Antiblockiersystem (4WABS)-Modul
8	15	Scheibenwischermotor

Nummer	Ampere [A]	Beschreibung
9	20	Kraftstoffpumpenrelais und RAP-Modul
10	15	Hupenrelais
11	15	Parklichtrelais und Hauptlichtschalter
12	30	Hauptlichtschalter und Multifunktionsschalter
13	15	Beheizter Sauerstoffsensor, EGR-Vakuumregler, EVR-Magnetventil, Nockenwellenpositionssensor (CMP), Tankentlüftungsmagnetventil
14	30	Generator/Spannungsregler
15	—	Nicht verwendet
Relais
1	Wischerparkrelais
2	Klimaanlagenrelais
3	Wischerrelais hoch/niedrig
4	PCM-Leistungsrelais
5	Kraftstoffpumpenrelais
6	Anlasserrelais
7	Hupenrelais
8	Heckscheibenwischerrelais
9	Gebläsemotorrelais
10	Heckscheibenwischerrelais
Diode
1	DRL-Diode
1	Nicht verwendet
2	Elektronische Motorsteuerungsdiode

Schema 2000-2003

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	50	Sicherungskasten
2	—	Nicht verwendet
3	20	Schiebedach
4	—	Nicht verwendet
5	—	Nicht verwendet
6	50	ABS-Pumpenmotor
7	30	Getriebesteuerung
8	—	Nicht verwendet
9	—	Nicht verwendet
10	—	Nicht verwendet
11	50	Anlasser
12	—	Nicht verwendet
13	20	4X4-Motor
14	—	Nicht verwendet
15	—	Nicht verwendet
16	40	Lüftermotor
17	30	Heckscheibenwischer
18	—	Nicht verwendet
19	—	Nicht verwendet
20	—	Nicht verwendet
21	10	PCM-Speicher
22	15	Hupe
23	20	Kraftstoffpumpenmotor
24	25	Scheinwerfer
25	10	Klimaanlagenkupplungsmagnet
26	—	Nicht verwendet
27	—	Nicht verwendet
28	30	4WABS-Modul
29	15	Nebelscheinwerfer
30	—	Nicht verwendet
31	15	Tagfahrlicht

Nummer	Ampere [A]	Beschreibung
32	—	Nicht verwendet
33	—	Nicht verwendet
34	–	Nicht verwendet
35	—	Nicht verwendet
36	—	Nicht verwendet
37	—	Nicht verwendet
38	10	Linkes Abblendlicht
39	—	Nicht verwendet
40	–	Nicht verwendet
41	15	Beheizte Lambdasonden
42	10	Rechtes Abblendlicht
43	—	Nicht verwendet
44	—	Nicht verwendet
47A	20	Schalter: Fenster
Relais
45A	Wischerrelais hoch/niedrig
45B	Wischerfunktionsrelais/Parkrelais
46A	Nicht verwendet
46B	Heckwischerhubrelais
47B	Nicht verwendet
48	Fenstersicherheitsrelais
49	Anlasserrelais
50A	Nicht verwendet
50B	Kraftstoffpumpenrelais
54	PCM-Relais
55	Lüfterrelais
56A	Klimaanlagenkupplungsmagnet
56B	Hupenrelais
Diode
51	Nicht verwendet
52	Nicht verwendet
53	PCM-Diode

Zusätzliche Relais

Sicherungs- und Relaisplan – Ford Explorer U152

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2000, 2001, 2002, 2003, 2004, 2005.

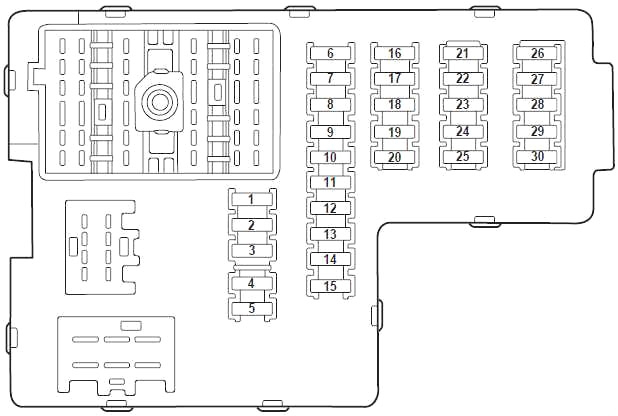

Sicherungskasten im Innenraum

Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	30	Sitzspeichermodul, Fahrersitz mit Stromversorgung (2003-2005), Lordosenstütze Fahrer (2005)
2	20	Beheizte Sitze (2001-2002), Schiebedach
3	20	Radio, Verstärker, Stromantenne (2001-2002), DVD
4	5	Frontwischermodul
5	15	Blinkerrelais (Blinker, Warnblinkanlage)
6	10	Hupe rechts (2001-2002), Schlüsselhupe (2003-2005)
7	15	Beheizte Spiegel
8	5	Beheiztes PVC (2004-2005; nur 4.0L Motor)
9	—	Nicht verwendet (Reserve)
10	10	Beheizte Beleuchtungsrelaisspule, beheiztes Sitzmodul (2001-2002), Temperaturmischaktuator (2001-2002), Klimaanlagenkupplungskontakt
11	20	Beheizte Sitze (2003-2005)
12	5	Nebelscheinwerferschalter (2001-2002), 4×4-Modul
13	5	Überlastabschaltschalter, Flex-Kraftstoffsensor (2001-2003)
14	5	PATS-Modul

Nummer	Ampere [A]	Beschreibung
15	5	Heckwischermodul, Armaturenbrett, TPMS (2001-2003)
16	5	Elektrischer Spiegel, manuelle Klimaanlage, TPMS
17	15	Verzögerung zweite. Spule, Batteriesparmodus, Innenbeleuchtung (vorne und hinten), Fahrgastraumbeleuchtung
18	10	Hupe links (2001-2003), flexible Kraftstoffpumpe (2004-2005)
19	10	RCM, Blinker PAD (2001-2002)
20	5	Fahrersitzschalter mit Speicher, Fahrersitzmodul, Karosseriesicherheitsmodul (BSM), PATS-Diode, Strahlungssensor (2001-2003)
21	5	Blinkerset, Kompass, Blinkerspule
22	10	ABS, IVD-Controller
23	15	2001-2003: Bremspedalpositionsschalter, Fahrerbremsrelais, Überlast-Tempomat-Deaktivierungsschalter
24	15	Zigarettenanzünder, OBD II, neutrales Ziehen
25	5	Temperaturmodusaktuator für zusätzliche Klimaanlage, Anhängerbatterieladespule, TPMS (2004-2005)
26	7,5	Einparkhilfe hinten, Bremsgetriebesperre, Annäherungsbeleuchtungsrelaisspule (2001-2002), IVD-Schalter
27	7,5	Automatisch abblendender Spiegel, digitaler Getriebeflusssensor, Rückfahrlichter
28	5	Radio (Start)/DVD (Start)
29	10	Digitaler Getriebeflusssensor, PWR-Versorgung für Sicherung Nr. 28 (Startversorgung)
30	5	Tagfahrlicht (DRL), Fernmagnetventil, DEATC-Klimaanlagensteuerung, manuelle Klimaanlage, Temperaturmischaktuator manuelle Klimaanlage

Oberer Teil

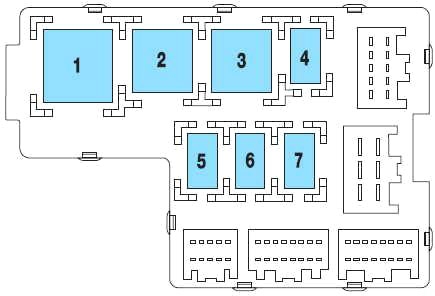

Diese Relais befinden sich auf der Rückseite des Sicherungskastens im Innenraum.

Nummer	Geschützte Schaltkreise
1	Blinkerrelais
2	Heckscheibenheizung
3	Verzögerte Zubehörrelais
4	Offen
5	Batteriesparprogramm
6	Offen
7	Offen

Sicherungskasten im Motorraum

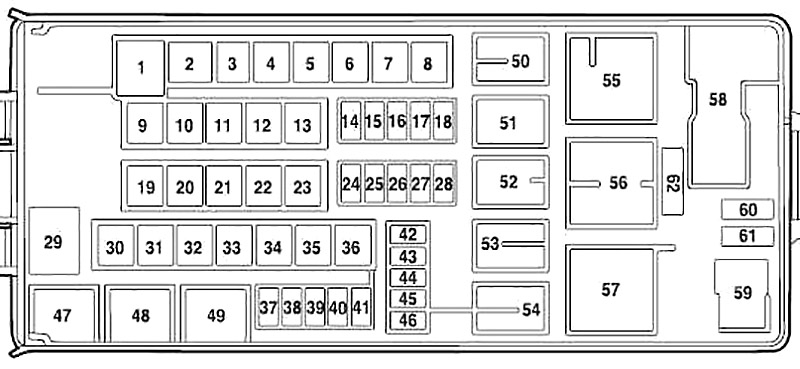

Der Sicherungskasten für die Stromverteilung befindet sich im Motorraum.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	60	PJB
2	30	BSM
3	20	Lüfter schiebend GCC (2001-2002; nur Export)
4	30	Heckscheibenheizung
5	40	Pumpe Antiblockiersystem (ABS)
6	60	Zubehör mit Verzögerung, elektrische Fensterheber (2004-2005), Audio (2004-2005)
7	20	Strompunkt #2
8	30	Getriebemotor 4×4 (2004-2005)
9	20	Strompunkt #1
10	30	ABS-Modul (Ventile)
11	40	PTEC (2001-2003), Traktionskontrollmodul (PCM) (2004-2005)
12	50	Zündrelais/Anlasserrelais
13	40	Anhängerbatterie. Anhängerblinker
14	10	Tagfahrlicht (DRL) (Kanada), Nebelscheinwerfer (2001-2002; nur Export)
15	15	Speicher (KAPWR) (2001-2002), Speicher (PCM/DEATC/Cluster) (2003-2005), Deckenleuchten (2003-2005)
16	15	Scheinwerferschalter (2001-2003), Nebelscheinwerferschalter (2003), Positionslichter (2004-2005), automatische Positionslichter (2004-2005), vordere Nebelscheinwerferrelaisspule (2004-2005)
17	20	4×4 (V-batt 2) (2001-2003)
	5	Zwei Geschwindigkeiten 4×4 (Relaisspulen) (2004-2005)
18	20	4×4 (v-batt 1) ​​(2001-2003), PCM mit Zweigangkupplung 4×4 (2004-2005)
19	20	Abblendlichtrelais
20	30	Modul elektrische Anhängerbremse
21	30	Frontwischermotor
22	20	Autofahrzeuglampe; Abblendlicht
23	30	Zündung, PCM-Diode (2004-2005)
24	20	Nebelscheinwerfer hinten (2001-2002; nur Export)
25	15	Bremse ein-aus (2004-2005)
26	15	Kraftstoffpumpe (2001-2003)
	20	Kraftstoffpumpe (2004-2005)
27	20	Anhängerzuglichter, Anhängerzugschutz
28	20	Hupenrelais
29	60	PJB
30	20	Heckwischermotor
31	—	Nicht verwendet
32	—	Nicht verwendet

Nummer	Ampere [A]	Beschreibung
33	30	Zusatzlüftermotor
34	30	Elektrische Sitze, verstellbare Pedale
35	20	Hinterer Stromanschluss (2001-2002)
36	40	Lüftermotor
37	15	Klimaanlagenkupplungs-/Schaltrelais
38	15	Zündspule (2001-2003), HEGO (2004-2005), VMV (2004-2005), CMS (2004-2005), ESM (2004-2005), CVS (2004-2005)
39	15	Einspritzdüsen/Kraftstoffpumpenrelais
40	15	PTEC-Leistung (2001-2003), PCM-Leistung (2004-2005)
41	15	HEGO (2001-2003), VMV (2001-2003), CMS (2001-2003), PTEC (2001-2003), Zündspule (2004-2005; nur 4.6L Motor), Zündspule (2004-2005; nur 4.0L Motor)
42	10	Rechtes Abblendlicht
43	10	Linkes Abblendlicht
44	15	Vordere Nebelscheinwerfer
45	5	Bremsdruckschalter (2001-2002)
	2	Bremsdruckschalter (ABS) (2003-2005)
46	20	Fernlicht
62	30	Leistungsschalter: verzögertes Zubehör (2001-2002), elektrische Fensterheber (2003-2005)
Relais
47	Hupenrelais
48	Kraftstoffpumpenrelais
49	Abblendlichtrelais
50	Nebelscheinwerferrelais
51	IVD-Polizeirelais
	DRL-Relais (Kanada)
52	Klimaanlagenkupplungsrelais
53	Anhänger rechts
54	Anhänger links
55	Lüftermotorrelais
56	Anlasserrelais
57	PTEC-Relais
	PCM-Relais
58	Zündrelais
59	Fahrerbremse aktiviert oder DRL-Relais (nur Kanada)
Diode
60	PCM-Diode
61	Klimaanlagenkupplungsdiode

Relais-Sicherungskasten

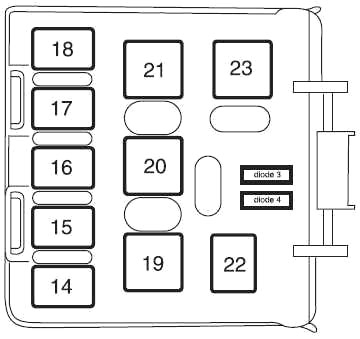

Der Sicherungskasten befindet sich auf der hinteren Karosserieseite auf der Beifahrerseite.

Nummer	Geschützte Schaltkreise
14	Nicht verwendet
15	Rückfahrlichter für Anhängerzug
16	Nicht verwendet
17	Nicht verwendet
18	Nicht verwendet
19	Lichter für Anhängerzug
20	Batterieladegerät für Anhängerzug
21	Nicht verwendet
22	Annäherungslichter
23	Nicht verwendet
Diode
3	Nicht verwendet
4	Nicht verwendet

Relais-Sicherungskasten

Der Relais-Sicherungskasten befindet sich am rechten vorderen Kotflügel, unter dem Geschwindigkeitsregelungsmodul (kanadische Fahrzeuge mit AdvanceTrac).

Nummer	Beschreibung
64	Polizeifahrzeuge mit AdvanceTrac®
	4×4-Motor mit zwei Geschwindigkeiten rechts (2004-2005)
65	4×4-Motor mit zwei Geschwindigkeiten gegen den Uhrzeigersinn (2004-2005)
66	Offen

Sicherungs- und Relaisplan – Ford Explorer U251

Betrifft Fahrzeuge, die in den Jahren hergestellt wurden:

2005, 2006, 2007, 2008, 2009, 2010.

Sicherungskasten im Innenraum

Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite. Zum Entfernen einer Sicherung verwenden Sie das Sicherungsentnahmewerkzeug, das sich im Sicherungskasten befindet.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	20	Schiebedach, verstellbare Pedale, DSM, Memory-Sitze, Lordosenstützenmotor
2	5	Mikroprozessor-Stromversorgung
3	20	Radio, Navigationsverstärker, GPS-Modul
4	10	2007-2010: On-Board-Diagnoseanschluss (OBD II)
	20	2005-2006: On-Board-Diagnoseanschluss (OBD II)
5	5	Schiebedach, elektrisches Heckfenster, Türverriegelungsschalterbeleuchtung (2008-2010), automatisch abblendender Spiegel (2010), Spiegel mit Mikrofon (2008-2009)
6	20	Fensterhebermotor, Tür entriegeln/verriegeln
7	15	Bremsen/Anhängersteuerung
8	15	Zündschalterstromversorgung, passives Wegfahrsperrensystem (PATS), Armaturenbrett
9	2	Getriebesteuermodul 6R/Traktionskontrollmodul (Zündung RUN/START), Kraftstoffpumpenrelais
10	5	RUN/ACC-Relais des Frontscheibenwischers im Armaturenbrett (PDB)
11	5	Radiostart
12	5	Heckwischermotor RUN/ACC, Anhängerbatterieladerelais im PDB, Radio
13	15	Beheizter Spiegel, hintere manuelle Klimaanlagen-Entfrostungsanzeige
14	20	Hupe
15	10	Rückfahrlichter
16	10	Anhänger-Rückfahrlichter

Nummer	Ampere [A]	Beschreibung
17	10	Rückhaltesystemmodul, Belegung der Passagiere, PAD-Lampe (2006-2007)
18	10	Roll Stability Control™ (RSC) Schalter (2010), RSC (2010), 4×4 Modul, 4×4 Schalter, beheizte Sitze, Einparkhilfe hinten (2010)
		IVD-Schalter (2006-2009), IVD, Kompass (2006-2009), Elektrochromatischer Spiegel (2006-2009), RSS-Modul (2006-2009)
19	—	Nicht verwendet
20	10	Klimaanlage, Bremswechsel, DEATC (2006-2009)
21	—	Nicht verwendet
22	15	Bremslichtschalter, zweifarbige Bremslichter, oben angebrachtes Bremslicht, alle Blinker
23	15	Innenbeleuchtung, Fußraumbeleuchtung, Batteriesparmodus, Instrumentenbeleuchtung, HomeLink®
24	10	Armaturenbrett, Diebstahlwarnleuchte
25	15	Anhängerbeleuchtung
26	15	Kennzeichen-/Positionslicht hinten, Positionslichter vorne, manuelle Klimaanlage
27	15	Dreifarbige Bremslichter
28	10	Klimaregelung
CB1	25	Automatischer Schalter: Elektrische Fensterheber
Die folgenden Relais befinden sich auf beiden Seiten des Sicherungskastens im Innenraum
Relais 1	ACC verzögert
Relais 2	2005-2007: Heckscheibenheizung
Relais 3	2005-2007: Parklichter
Relais 4	2005-2007: RUN/START

Sicherungskasten im Motorraum

Der Sicherungskasten für die Stromverteilung befindet sich im Motorraum.

2005-2006

2007-2010

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	50	Batterieversorgung 2 (Sicherungskasten Kabine)
2	50	Batterieversorgung 3 (Sicherungskasten Kabine)
3	50	Batterieversorgung 1 (Sicherungskasten Kabine)
4	30	Kraftstoffpumpe, Einspritzdüsen
5	30	Sitz dritte Reihe (links)
6	40	2007-2010: Antiblockiersystem (ABS)-Pumpe
		2005-2006: IVD-Modul
7	40	Antriebsstrang-Steuermodul (PCM)
8	—	Nicht verwendet
9	—	Nicht verwendet
10	30	Elektrischer Sitz (rechts)
11	30	Anlassermotor
12	30	Sitz dritte Reihe (rechts)
13	30	Anhängerladegerät
14	30	Speicherplätze
	40	Nicht-Speicherplätze
15	40	Heckscheibenheizung, beheizte Spiegel
16	40	Frontlüftermotor
17	30	Elektronische Anhängerbremsen
18	30	Zusatzlüftermotor
19	30	2007-2010: Trittbretter
20	30	2008-2010: Frontscheibenwischermotor
21	20	Hinterer Stromanschluss
22	20	Subwoofer
23	20	4×4
24	10	PCM – Leistung aufrechterhalten, Tankentlüftung
25	20	Vorderer Stromanschluss/Zigarettenanzünder
26	20	4×4-Modul (nur 4,6-Liter-Motor)
27	20	6R-Getriebemodul (nur 4,6-Liter-Motor)
28	20	Sitzheizung
29	15	2007-2010: Scheinwerfer (rechts)
	20	2005-2006: Scheinwerfer (rechts)
30	25	Heckscheibenwischer
31	15	Nebelscheinwerfer

Nummer	Ampere [A]	Beschreibung
32	5	2007-2010: Elektrische Spiegel
33	30	2007-2010: ABS-Ventil
		2005-2006: IVD-Modul
34	15	Scheinwerfer (links)
35	10	Klimaanlagenkupplung
36	20	Stromanschluss Konsolenbehälter
37	30	2008-2010: Fahrertürfenstermotor
		2005-2007: Frontscheibenwischer
38	15	5R-Getriebe (nur 4,0-Liter-Motor)
39	15	PCM-Versorgung
40	15	Lüfterkupplung, Kurbelgehäuseentlüftungsventil (PCV), Klimaanlagenkupplungsrelais
41	15	Satellitenradio-Modul, DVD, SYNC®
42	15	Bremsüberlastschalter, elektronisches Dampfregelventil, Massenluftstromsensor, beheizter Sauerstoffsensor im Abgas (HEGO), EVR, variable Nockenwellenverstellung (VCT)1 (nur 4,6-Liter-Motor), VCT2 (nur 4,6-Liter-Motor), CMCV (nur 4,6-Liter-Motor), Katalysatorüberwachungssensor
43	15	Zündspule (nur 4,6-Liter-Motor), Zündspulenturm (nur 4,0-Liter-Motor)
44	15	Einspritzdüsen
Relais
45A	Nicht verwendet
45B	2005-2007: GCC-Lüfterrelais
46A	Nicht verwendet
46B	Nicht verwendet
47	2005-2006: Frontscheibenwischerrelais
48	2005-2006: PCM-Relais
49	Kraftstoffpumpenrelais
50A	Nebelscheinwerferrelais
50B	Klimaanlagenkupplungsrelais
54	Anhängerladegerät-Relais
55	Anlassermotorrelais
55A	PCM-Relais
55B	Frontscheibenwischerrelais
56	Lüfterrelais
56A	Lüfterrelais
56B	Anlassermotorrelais
Diode
51	Nicht verwendet
52	2005-2007: Klimaanlagenkupplung (Diode)
53	2008-2010: One-Touch-Start (OTIS) (Diode)

Sicherungs- und Relaisplan – Ford Explorer U502

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2010, 2011, 2012, 2013, 2014, 2015.

Sicherungskastenplan in der Kabine

Der Sicherungskasten befindet sich unter und links vom Lenkrad, in der Nähe des Bremspedals. Entfernen Sie die Abdeckung des Panels, um auf die Sicherungen zuzugreifen. Verwenden Sie das Sicherungsentnahmewerkzeug, das sich an der Abdeckung des Sicherungskastens befindet, um eine Sicherung zu entfernen.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	30	Fensterheber und -senker Fahrerseite
2	15	Nicht verwendet (Reserve)
3	30	Fensterheber und -senker Beifahrerseite
4	10	Innenbeleuchtung (Dachkonsole, zweite Reihe, Gepäckraum), Handschuhfachbeleuchtung, Entriegelung der Sitze in der zweiten und dritten Reihe, Beleuchtung
5	20	Verstärker
6	5	Nicht verwendet (Reserve)
7	7,5	Logikversorgung des Speichermoduls
8	10	Nicht verwendet (Reserve)
9	10	4-Zoll-Radioanzeige, Heckklappenlogik, elektronische Verkleidung, SYNC
10	10	Arbeitsrelais/Zubehör (Scheibenwischer, Heckscheibenwaschanlage), Regensensor
11	10	Instrumententafel, Head-up-Display
12	15	Innenbeleuchtung (Dachkonsole, zweite Reihe, Laderaum), Gepäckraumbeleuchtung, LED-Konsolenbeleuchtung, Beleuchtung
13	15	Rechte Blinker, rechte Positions-/Bremslichter Anhänger
14	15	Linke Blinker, linke Positions-/Bremslichter Anhänger
15	15	Rückfahrlichter, Bremslichter, höher positioniertes Bremslicht
16	10	Nebelscheinwerfer
17	10	Fernlicht
18	10	Tastaturbeleuchtung, Bremsgetriebesperrschalter, Startknopf-Startanzeige, passives Diebstahlschutzsystem, Aufwecken des Getriebesteuermoduls, Aktivierung der Stromversorgung des Rücksitzes
19	20	Stromversorgung des Speichermoduls
20	20	Schlösser
21	10	Intelligenter Zugang, Tastatur
22	20	Hupenrelais
23	15	Lenkradsteuerung, intelligenter Zugang, Lichtschalter
24	15	Datenbusanschluss, Lenkradsteuerung

Nummer	Ampere [A]	Beschreibung
25	15	Heckklappenentriegelung
26	5	Funkfrequenzmodul
27	20	Intelligentes Zugangsmodul
28	15	Zündschalter, Startschalter mit Taste
29	20	Radio, Multifunktionsdisplay 8 Zoll SYNC, SYNC-Modul, Global Positioning System-Modul
30	15	Vordere Positionslichter
31	5	Anhängerbremssteuerung
32	15	110 V AC Steckdose, elektrisch anklappbarer Spiegel, elektrisch verstellbare Spiegel, One-Touch-Heben und -Senken der vorderen Fenster, Türschlossbeleuchtung, Speicherschalterbeleuchtung
33	10	Beifahrerklassifizierungssensor
34	10	Toter-Winkel-Monitor, Rückfahrkamera, Rückfahrerkennungssystem, Spurverlassenswarnmodul, Sitzheizungsmodul zweite Reihe
35	5	Head-up-Display, Klimaanlagen-Feuchtigkeitssensor, Geländemanagementsystem, Bergabfahrhilfe-Schalter, Scheinwerferschalter-Einschalterkennung
36	10	2013-2015: Beheiztes Lenkrad
37	10	Einschränkungssteuermodul
38	10	Automatisch abblendender Spiegel, Schiebedach
39	15	Fernlichtabdeckungen
40	10	Hintere Positionslichter, Kennzeichenbeleuchtung, Anhängerpositionslichter
41	7,5	Überlastabschaltung, Abschleppen/Transport
42	5	Nicht verwendet (Reserve)
43	10	Nicht verwendet (Reserve)
44	10	Nicht verwendet (Reserve)
45	5	Nicht verwendet (Reserve)
46	10	Klimaanlagenmodul
47	15	Nebelscheinwerfer, linker und rechter Blinker im Spiegel
48	30	Stromkreisunterbrecher: elektrische Heckscheiben, Beifahrerfenster, Startknopf (nur Fahrerseite), Fahrertürfensterschalter
Verzögertes Zubehörrelais
49	Karosseriesteuermodul

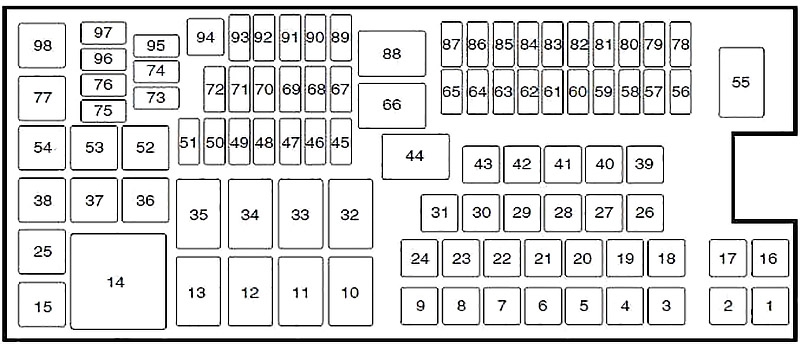

Sicherungskastenplan im Motorraum

Der Sicherungskasten befindet sich im Motorraum.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	—	Nicht verwendet
2	—	Nicht verwendet
3	30	Anhängerbremssteuermodul
4	30	Scheibenwischer, Frontscheibenwaschanlage
5	50	Antiblockiersystempumpe
6	—	Nicht verwendet
7	30	Elektrische Türen
8	20	Schiebedach
9	20	Stromanschluss #2 (hintere Konsole)
16	—	Nicht verwendet
17	40	110 V AC Stromanschluss
18	40	Frontlüftermotor
19	30	Anlassermotor
20	20	Stromanschluss #1, Zigarettenanzünder
21	20	Stromanschluss #3 (Laderaum)
22	30	Sitzmodul dritte Reihe
23	30	Fahrersitz, Speichermodul
24	30	Anhängerladegerät
26	40	Heckscheibenheizung, beheizte Spiegel
27	20	Stromanschluss (Konsole)
28	30	Klimatisierte Sitze
29	40	2013-2015: Hochleistungs-Motorkühlerlüfter #1, Motorkühlerlüfter #1 und Hauptsicherung bei niedriger Geschwindigkeit
30	40	2013-2015: Motorkühlerlüfter #2, schnelle Sicherung
31	25	2013-2015: Motorkühlerlüfter #1 und #2 Sekundärsicherung bei niedriger Geschwindigkeit
39	40	Zusatzlüftermotor
40	—	Nicht verwendet
41	30	2014-2015: Beheizte Sitze zweite Reihe
42	30	Beifahrersitz
43	40	Antiblockiersystemventile
45	5	Regensensor
46	—	Nicht verwendet
47	—	Nicht verwendet
48	—	Nicht verwendet
49	—	Nicht verwendet
50	15	Beheizte Spiegel
51	—	Nicht verwendet
56	15	2012-2015: Getriebesteuermodul
57	20	Linke Hochintensitäts-Scheinwerfer
58	10	Lichtmaschinensensor
59	10	Bremslichtschalter/Stoppschalter
60	10	Rückfahrlichter für Anhänger
61	20	Sitzentriegelung zweite Reihe
62	10	Klimaanlagenkupplung
63	15	Bremslichter/Anhängerbremslichter
64	15	Heckscheibenwischer
65	30	Kraftstoffpumpe
67	20	Fahrzeugleistung #2 (emissionsrelevante Getriebekomponenten)
68	20	2013-2015: Fahrzeugleistung #4 (Zündspulen)
	15	2010-2012: Fahrzeugleistung #4 (Zündspulen)
69	20	2013-2015: Fahrzeugleistung #1 (Getriebesteuermodul)

Nummer	Ampere [A]	Beschreibung
15	2010-2012: Fahrzeugleistung #1 (Getriebesteuermodul)
70	10	Fahrzeugleistung #3 (Spule), Allradantriebsmodul, variable Klimakompressorsteuerung
71	—	Nicht verwendet
72	—	Nicht verwendet
73	—	Nicht verwendet
74	—	Nicht verwendet
75	—	Nicht verwendet
76		Nicht verwendet
78	20	Rechte Hochintensitäts-Scheinwerfer
79	5	Adaptiver Tempomat
80	—	Nicht verwendet
81	—	Nicht verwendet
82	15	Heckdichtung
83	—	Nicht verwendet
84	20	Anhängerbeleuchtung
85	—	Nicht verwendet
86	7,5	Stromversorgung zur Aufrechterhaltung des Getriebesteuermoduls, Getriebesteuermodulrelais, Tankentlüftungselektroventil
87	5	Anlasser-/Zündrelaisspule
89	5	Front, Lüfterrelaisspule, elektronisches Lenkassistenzmodul
90	10	Getriebesteuermodul, Getriebesteuermodul, Motorsteuermodul (2,0-Liter-Motor)
91	10	Adaptiver Tempomat
92	10	Antiblockiersystemmodul, Plant EVAC und Befüllung
93	5	Hecklüftermotor, Heckscheibenheizung, Anhängerbatterieladerelais
94	30	Sicherungskasten Kabine – Start/Zündung
95	—	Nicht verwendet
96	—	Nicht verwendet
97	—	Nicht verwendet
Relais
10	Relais für die Entriegelung des Rücksitzes der dritten Reihe
11	Relais für die Heckscheibenheizung
12	Relais für die Anhängerbatterieladung
13	Anlassermotorrelais
14	2013-2015: Motorkühlerlüfter #2 Hochgeschwindigkeitsrelais
15	Kraftstoffpumpenrelais
25	Nicht verwendet
32	Zusatzlüftermotorrelais
33	2013-2015: Motorkühlerlüfter #1 und #2 Niedriggeschwindigkeitsrelais #2
34	Lüftermotorrelais
35	2013-2015: Motorkühlerlüfter #1, Hochgeschwindigkeitsrelais, Motorkühlerlüfter #1 und Niedriggeschwindigkeitsrelais #1
36	Nicht verwendet
37	Rechtes Bremslicht-/Rückfahrlichtrelais Anhänger
38	Reserve-Relais für Anhängerkupplung
44	Heckscheibenwischerrelais
52	Nicht verwendet
53	Linkes Bremslicht-/Blinker-Relais Anhänger
54	Nicht verwendet
55	Wischerrelais
66	Getriebesteuermodulrelais
77	Anhängerparklichtrelais
88	Anlasser-/Zündrelais
98	Klimaanlagenkupplungsrelais

Ford Explorer – Sicherungskastenplan

Baujahr: 2016.

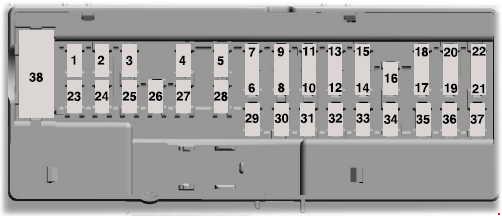

Kabine

Der Sicherungskasten befindet sich unter und links vom Lenkrad, in der Nähe des Bremspedals.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	10 A	Scheinwerfer; Batteriesparprogramm.
2	7,5A	Sitzschalter mit Memory (Lordosenstütze).
3	20A	Relais für die Entriegelung des Steuermoduls.
4	5A	Elektronischer Bremssteuergerät-Nachrüstsatz.
5	20A	Modul für beheizte Rücksitze.
6	—	Nicht verwendet.
7	—	Nicht verwendet.
8	—	Nicht verwendet.
9	—	Nicht verwendet.
10	5A	Schlüssellose Securicode™-Tastatur; Freihändige Heckklappe.
11	5A	Klimaanlagenmodul hinten.
12	7,5A	Klimaanlagenmodul vorne.
13	7,5A	Instrumententafel; Intelligente Datenverbindung; Lenksäulensteuermodul.
14	—	Nicht verwendet.
15	10 A	Stromversorgung für intelligente Datenverbindung; Head-up-Display.
16	—	Nicht verwendet.
17	5A	Elektronisches Abschlussfeld.
18	5A	Tastenaktivierter Schalter; Zündung; Schlüsselsperre.

Nummer	Ampere [A]	Beschreibung
19	7,5 A	Getriebesteuerungsschalter (Abschleppen).
20	—	Nicht verwendet.
21	5A	Geländemanagementschalter; Head-up-Display; Feuchtigkeitssensor.
22	5A	Beifahrerklassifizierungssensor.
23	10 A	verzögerte Zubehörversorgung; Elektrische Fensterheber; Schiebedach; Anklappspiegelrelais; Gleichstrom-Wechselrichter; Fenster-/Schiebedachschalterbeleuchtung.
24	20A	Zentralverriegelungsrelais.
25	30A	Intelligenter Frontscheibenmotor links; Türenzonenmodul.
26	30A	Intelligenter Frontscheibenmotor rechts; Türenzonenmodul.
27	30A	Panoramadach.
28	20A	Sony-Verstärker -10 Kanäle.
29	30A	Sony-Verstärker -14 Kanäle.
30	—	Nicht verwendet.
31	—	Nicht verwendet.
32	10 A	SYNC; GPS-Modul; Display; Funkfrequenzempfänger.
33	20A	Radio.
34	30A	Anlasserrelais.
35	5A	Wegfahrsperren-Steuermodul.
36	15 A	Spurverlassenswarnmodul; Automatische Lichter; EC-Spiegel; Beheizte Rücksitze.
37	20A	Beheiztes Lenkrad.
38	30A	Linker Frontscheibenmotor; Elektrische Heckscheibenmotoren.

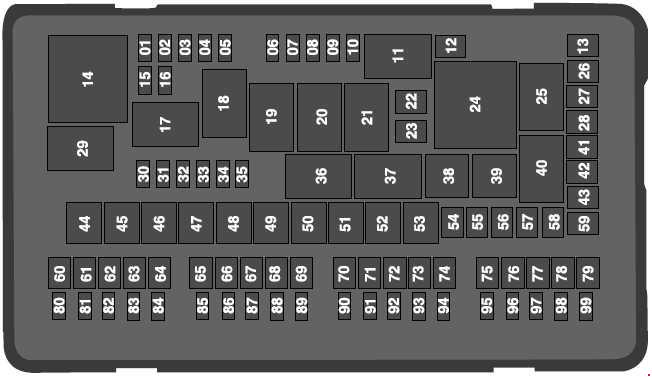

Motorraum

Der Schaltplan befindet sich im Motorraum.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	20A	Stromversorgung des Antriebsstrang-Steuergeräts.
2	20A	Motor-Emissionen (MIL).
3	20A	Spule des Klimaanlagenkupplungs-Steuerrelais; VAC; Aktive Kühlerjalousien.
4	20A	Zündspulen.
5	—	Nicht verwendet.
6	—	Nicht verwendet.
7	—	Nicht verwendet.
8	—	Nicht verwendet.
9	—	Nicht verwendet.
10	15A	Beheizte Spiegel.
11	—	Elektronischer Kühlerventilator rechte Seite 3 Relais.
12	40A	Beheizte Heckscheibe.
13	—	Nicht verwendet.
14	—	Antriebsstrang-Steuergerät-Relais.
15	20A	Stromversorgung des Hupenrelais.
16	10 A	Stromversorgung des Klimaanlagenkupplungsrelais.
17	—	Relais für beheizte Heckscheibe und beheizte Spiegel.
18	—	Relais für Hecklüftermotor.
19	—	Nicht verwendet.
20	—	Relais für Kühlerventilator linke Seite.
21	—	Kühlerventilator-Serie/Parallel-Relais.
22	25A	Elektronisches Lüfterrelais 2.
23	—	Nicht verwendet.
24	—	Nicht verwendet.
25	—	Nicht verwendet.
26	30A	Ventile des Antiblockiersystems.
27	30A	Stromversorgung des Anhängerbatterie-Laderelais.
28	—	Nicht verwendet.
29	—	Anlasserrelais.
30	—	Nicht verwendet.
31	10 A	Elektrische Servolenkung.
32	10 A	Antiblockiersystem-Modul.
33	10 A	Antriebsstrang-Steuergerät (ISPR).
34	10 A	Toter-Winkel-Informationssystem; Adaptiver Tempomat; Frontkamera; Rückfahrkamera.
35	—	Nicht verwendet.
36	—	Lüftermotorrelais.
37	—	Anhängerbatterie-Laderelais.
38	—	Relais für Klimakompressorkupplung.
39	—	Hupenrelais.
40	—	Nicht verwendet.
41	40A	Hecklüftermotor.
42	—	Nicht verwendet.
43	40A	Frontlüftermotor.
44	50A	Spannungsqualitätsmodul-Bus.
45	40A	Elektronisches Lüfterrelais 1.
46	30A	Anhängerbremsregler für Anhängerbetrieb.
47	—	Nicht verwendet.
48	50A	Karosseriesteuergerät RP1 Bus.
49	—	Nicht verwendet.

Nummer	Ampere [A]	Beschreibung
50	50A	Karosseriesteuergerät RP2 Bus.
51	50A	Elektronisches Lüfterrelais 3.
52	60A	Pumpe des Antiblockiersystems.
53	—	Nicht verwendet.
54	—	Nicht verwendet.
55	—	Nicht verwendet.
56	40A	Wechselrichter.
57	—	Nicht verwendet.
58	—	Nicht verwendet.
59	—	Nicht verwendet.
60	20A	Stromversorgungsstelle (Behälter in der vorderen Konsole).
61	—	Nicht verwendet.
62	20A	Stromversorgungsstelle (Armaturenbrett).
63	30A	Kraftstoffpumpe.
64	—	Nicht verwendet.
65	20A	Stromversorgungsstelle (2. Reihe) (ohne USB-Ladegerät).
66	—	Nicht verwendet.
67	20A	Stromversorgungsstelle (Laderaum).
68	—	Nicht verwendet.
69	30A	Elektrische Türen.
70	20A	Bremslichter und Blinker links und rechts für Anhängerbetrieb.
71	—	Nicht verwendet.
72	30A	Beheizte/gekühlte Sitze.
73	30A	Fahrersitzmodul; Stromversorgung des Fahrersitzes.
74	30A	Stromversorgung des Beifahrersitzes.
75	30A	Motor des vorderen Scheibenwischers.
76	—	Nicht verwendet.
77	—	Nicht verwendet.
78	30A	Relais des elektrischen Klappsitzmoduls der dritten Reihe.
79	30A	Anlasserrelais.
80	—	Nicht verwendet.
81	10 A	Relais für Anhänger-Notlicht.
82	—	Nicht verwendet.
83	10 A	Bremsschalter/Verriegelung.
84	—	Nicht verwendet.
85	5A	USB-Ladegerät der zweiten Reihe (falls vorhanden).
86	—	Nicht verwendet.
87	—	Nicht verwendet.
88	—	Nicht verwendet.
89	—	Nicht verwendet.
90	—	Nicht verwendet.
91	—	Nicht verwendet.
92	15 A	Multifunktionsrelais des Sitzmoduls.
93	10 A	Lichtmaschinensensor.
94	15A	Relais für Heckscheibenwischer.
95	15A	Relais für Heckscheibenwischer.
96	10 A	Stromversorgung der Relaisspule des Antriebsstrang-Steuergeräts.
97	5A	Regensensor.
98	20A	Sitzmotoren der zweiten Reihe.
99	20A	Relais für Anhänger-Positionslichter.

Ford Explorer – Sicherungsplan

Baujahr: 2017.

Kabine

Der Sicherungskasten befindet sich unter und links vom Lenkrad, in der Nähe des Bremspedals.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	10 A	Anforderungsleuchten. Batteriesparprogramm.
2	7,5A	Sitzschalter mit Memory (Lordosenstütze).
3	20A	Entriegelungsrelais des Steuermoduls.
4	5A	Nachrüst-Bremssteuergerät.
5	20A	Modul für beheizten Rücksitz.
6	—	Nicht verwendet.
7	—	Nicht verwendet.
8	—	Nicht verwendet.
9	—	Nicht verwendet.
10	5A	Schlüsselloses Securicode™-Tastenfeld; Freihändige Tür.
11	5A	Klimaanlagenmodul hinten.
12	7,5A	Klimaanlagenmodul vorne.
13	7,5A	Armaturenbrett; Intelligente Datenverbindung; Lenksäulen-Steuergerät.
14	10 A	Erweitertes Leistungsmodul.
15	10 A	Stromversorgung der intelligenten Datenverbindung; Head-up-Display.
16	—	Nicht verwendet.
17	5A	Elektronische Abschlussplatine.
18	5A	Tastenbetätigter Schalter; Zündung; Schlüsselsperre.

Nummer	Ampere [A]	Beschreibung
19	7,5 A	Getriebesteuerungsschalter.
20	—	Nicht verwendet.
21	5A	Geländemanagement-Schalter; Head-up-Display; Feuchtigkeitssensor.
22	5A	Insassenklassifizierungssensor.
23	10 A	Zubehörstromversorgung mit Verzögerung; Elektrische Fensterheber; Schiebedach; Klappspiegelrelais; Gleichstromwandler; Beleuchtung des Fenster-/Schiebedachschalters.
24	20A	Zentralverriegelungsrelais.
25	30A	Motor des intelligenten Frontscheibenwischers links; Türenzonenmodul.
26	30A	Motor des intelligenten Frontscheibenwischers rechts; Türenzonenmodul.
27	30A	Schiebedach.
28	20A	Verstärker Sony -10 Kanäle.
29	30A	Verstärker Sony -14 Kanäle.
30	—	Nicht verwendet.
31	—	Nicht verwendet.
32	10 A	SYNC; GPS-Modul; Display; Funkfrequenzempfänger.
33	20A	Radio.
34	30A	Anlasser-/Zündrelais.
35	5A	Rückhaltesystem-Steuergerät; Erweitertes Leistungsmodul.
36	15 A	Spurhalteassistent-Modul; Automatische Lichter; EC-Spiegel; Beheizte Rücksitze.
37	20A	Beheiztes Lenkrad.
38	30A	Motor des linken vorderen Fensters; Motoren der elektrischen Fensterheber hinten.

Motorraum

Der Schaltplan befindet sich im Motorraum.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	20A	Stromversorgung des Antriebsstrang-Steuergeräts.
2	20A	Motor-Emissionen (MIL).
3	20A	Wicklung des Klimaanlagenkupplungs-Steuerrelais; VAC; Aktive Kühlerjalousien.
4	20A	Zündwicklungen.
5	—	Nicht verwendet.
6	—	Nicht verwendet.
7	—	Nicht verwendet.
8	—	Nicht verwendet.
9	—	Nicht verwendet.
10	15A	Beheizte Spiegel.
11	—	Elektronischer Kühlerventilator rechte Seite 3 Relais.
12	40A	Beheizte Heckscheibe.
13	—	Nicht verwendet.
14	—	Antriebsstrang-Steuergerät-Relais.
15	20A	Stromversorgung des Hupenrelais.
16	10 A	Stromversorgung des Klimaanlagenkupplungsrelais.
17	—	Relais für beheizte Heckscheibe und beheizte Spiegel.
18	—	Relais für Hecklüftermotor.
19	—	Nicht verwendet.
20	—	Relais für Kühlerventilator linke Seite.
21	—	Kühlerventilator-Serie/Parallel-Relais.
22	25A	Elektronisches Lüfterrelais 2.
23	—	Nicht verwendet.
24	—	Nicht verwendet.
25	—	Nicht verwendet.
26	30A	Ventile des Antiblockiersystems.
27	30A	Stromversorgung des Anhängerbatterie-Laderelais.
28	—	Nicht verwendet.
29	—	Anlasser-/Zündrelais.
30	—	Nicht verwendet.
31	10 A	Elektrische Servolenkung.
32	10 A	Antiblockiersystem-Modul.
33	10 A	Antriebsstrang-Steuergerät (ISPR).
34	10 A	Toter-Winkel-Informationssystem; Adaptiver Tempomat; Frontkamera; Rückfahrkamera.
35	—	Nicht verwendet.
36	—	Lüftermotorrelais.
37	—	Anhängerbatterie-Laderelais.
38	—	Relais für Klimakompressorkupplung.
39	—	Hupenrelais.
40	—	Nicht verwendet.
41	40A	Hecklüftermotor.
42	—	Nicht verwendet.
43	40A	Frontlüftermotor.
44	50A	Spannungsqualitätsmodul-Bus.
45	40A	Elektronisches Lüfterrelais 1.
46	30A	Anhängerbremsregler für Anhängerbetrieb.
47	—	Nicht verwendet.
48	50A	Karosseriesteuergerät RP1 Bus.
49	—	Nicht verwendet.

Nummer	Ampere [A]	Beschreibung
50	50A	Karosseriesteuergerät RP2 Bus.
51	50A	Elektronisches Lüfterrelais 3.
52	60A	Pumpe des Antiblockiersystems.
53	—	Nicht verwendet.
54	—	Nicht verwendet.
55	—	Nicht verwendet.
56	40A	Wechselrichter.
57	—	Nicht verwendet.
58	—	Nicht verwendet.
59	—	Nicht verwendet.
60	20A	Stromversorgungsstelle (Behälter in der vorderen Konsole).
61	—	Nicht verwendet.
62	20A	Stromversorgungsstelle (Armaturenbrett).
63	30A	Kraftstoffpumpe.
64	—	Nicht verwendet.
65	20A	Stromversorgungsstelle (2. Reihe) (ohne USB-Ladegerät).
66	—	Nicht verwendet.
67	20A	Stromversorgungsstelle (Laderaum).
68	—	Nicht verwendet.
69	30A	Elektrische Türen.
70	15 A	Bremslichter und Blinker links und rechts für Anhängerbetrieb.
71	—	Nicht verwendet.
72	30A	Beheizte/gekühlte Sitze.
73	30A	Fahrersitzmodul; Stromversorgung des Fahrersitzes.
74	30A	Stromversorgung des Beifahrersitzes.
75	30A	Motor des vorderen Scheibenwischers.
76	—	Nicht verwendet.
77	—	Nicht verwendet.
78	30A	Relais des elektrischen Klappsitzmoduls der dritten Reihe.
79	30A	Anlasserrelais.
80	—	Nicht verwendet.
81	10 A	Relais für Anhänger-Notlicht.
82	—	Nicht verwendet.
83	10 A	Bremsschalter/Stopp.
84	—	Nicht verwendet.
85	5A	USB-Ladegerät der zweiten Reihe (falls vorhanden).
86	—	Nicht verwendet.
87	—	Nicht verwendet.
88	—	Nicht verwendet.
89	—	Nicht verwendet.
90	—	Nicht verwendet.
91	—	Nicht verwendet.
92	15 A	Multifunktionsrelais des Sitzmoduls.
93	10 A	Lichtmaschinensensor.
94	15A	Relais für Heckscheibenwischer.
95	15A	Relais für Heckscheibenwischer.
96	10 A	Stromversorgung der Relaisspule des Antriebsstrang-Steuergeräts.
97	5A	Regensensor.
98	20A	Sitzmotoren der zweiten Reihe.
99	20A	Relais für Anhänger-Positionslichter.

Ford Explorer – Sicherungsplan

Baujahr: 2018, 2019.

Kabine

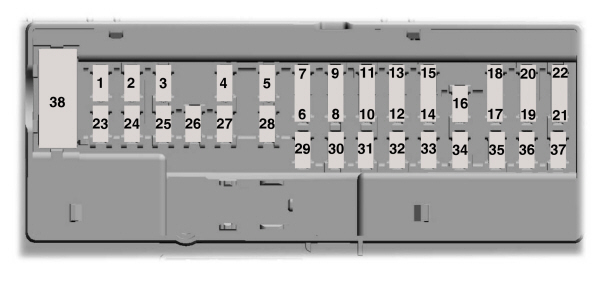

Der Sicherungskasten befindet sich unter und links vom Lenkrad, in der Nähe des Bremspedals.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	10 A	2018: Anforderungsleuchten; Batteriesparprogramm; 2019: Nicht verwendet.
2	7,5A	Sitzschalter mit Memory (Lordosenstütze).
3	20A	Modul-Entriegelungsrelais.
4	5A	Elektronischer Bremsregler für den Nachrüstmarkt.
5	20A	Modul für beheizten Rücksitz.
6	—	Nicht verwendet.
7	—	Nicht verwendet.
8	—	Nicht verwendet.
9	—	Nicht verwendet.
10	5A	Integriertes Modem. Freihändige Heckklappe.
11	5A	Klimaanlagenmodul hinten; Schlüsselloses Securicode™-Tastenfeld; Heckklappenmodul.
12	7,5A	Klimaanlagenmodul vorne.
13	7,5A	Armaturenbrett; Intelligente Datenverbindung; Lenksäulen-Steuergerät.
14	10 A	Erweitertes Leistungsmodul.
15	10 A	Stromversorgung der intelligenten Datenverbindung; Head-up-Display.
16	—	Nicht verwendet.
17	5A	Elektronische Verkleidungsplatte.
18	5A	Tastenbetätigter Schalter; Zündung; Schlüsselsperre.

Nummer	Ampere [A]	Beschreibung
19	7,5A	Getriebesteuerungsschalter.
20	—	Nicht verwendet.
21	5A	Geländemanagement-Schalter; Head-up-Display; Feuchtigkeitssensor.
22	5A	Insassenklassifizierungssensor.
23	10 A	Zubehörstromversorgung mit Verzögerung; Elektrische Fensterheber; Schiebedach; Klappspiegelrelais; Gleichstromwandler; Beleuchtung des Fenster-/Schiebedachschalters.
24	20A	Zentralverriegelungsrelais.
25	30A	Motor des intelligenten Frontscheibenwischers links; Türenzonenmodul.
26	30A	Motor des intelligenten Frontscheibenwischers rechts; Türenzonenmodul.
27	30A	Schiebedach.
28	20A	Sony-Verstärker -10 Kanäle.
29	30A	Sony-Verstärker -14 Kanäle.
30	—	Nicht verwendet.
31	—	Nicht verwendet.
32	10 A	SYNC-Modul; GPS-Modul; Display; Funkfrequenzempfänger.
33	20A	Radio.
34	30A	Anlasserrelais.
35	5A	Rückhaltesystem-Steuergerät; Erweitertes Leistungsmodul.
36	15 A	Spurhalteassistent-Modul; Automatische Lichter; EC-Spiegel; Beheizte Rücksitze.
37	20A	Beheiztes Lenkrad.
38	30A	Motor des linken vorderen Fensters; Motoren der elektrischen Heckfenster.

Motor

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	20A	Leistung des Antriebsstrang-Steuergeräts.
2	20A	Motor-Emissionen (MIL).
3	20A	Klimaanlagenkupplungs-Steuerrelaisspule; Variabler Klimakompressor; Aktive Jalousien.
4	20A	Zündspulen.
5	—	Nicht verwendet.
6	—	Nicht verwendet.
7	—	Nicht verwendet.
8	—	Nicht verwendet.
9	—	Nicht verwendet.
10	15A	Beheizte Spiegel.
11	—	2018: Rechtes elektronisches Lüfterrelais 3. 2019: Nicht verwendet
12	40A	Beheizte Heckscheibe.
13	—	Nicht verwendet.
14	—	Antriebsstrang-Steuergerätrelais.
15	20A	Hupenrelais-Leistung.
16	10 A	Klimaanlagenkupplungsrelais-Stromversorgung.
17	—	Relais für beheizte Heckscheibe und beheizte Spiegel.
18	—	Relais für Hecklüftermotor.
19	—	Nicht verwendet.
20	—	Relais für linken Kühllüfter.
21	—	Kühllüfter-Serien-/Parallelrelais.
22	25 A	Elektronisches Lüfterrelais 2.
23	—	Nicht verwendet.
24	—	2018: Nicht verwendet. 2019: Rechtes elektronisches Lüfterrelais 3
25	—	Nicht verwendet.
26	30A	Ventile des Antiblockiersystems.
27	30A	Leistung des Anhängerbatterie-Laderelais.
28	—	Nicht verwendet.
29	—	Anlasserrelais.
30	—	Nicht verwendet.
31	10 A	Elektrische Servolenkung.
32	10 A	Antiblockiersystem-Modul.
33	10 A	Antriebsstrang-Steuergerät (Zündschalterstellung – Arbeit).
34	10 A	Toter-Winkel-Informationssystem; Adaptiver Tempomat; Frontkamera; Rückfahrkamera.
35	—	Nicht verwendet.
36	—	Lüftermotorrelais.
37	—	Anhängerbatterie-Laderelais.
38	—	Klimakompressorkupplungsrelais.
39	—	Hupenrelais.
40	—	Nicht verwendet.
41	40A	Hecklüftermotor.
42	—	Nicht verwendet.
43	40A	Frontlüftermotor.
44	50A	Spannungsqualitätsmodul-Bus.
45	40A	Elektronisches Lüfterrelais 1.
46	30A	Anhängerbremssteuerung zum Ziehen.
47	—	Nicht verwendet.
48	50A	Karosseriesteuergerät RP1-Bus.
49	—	Nicht verwendet.

Nummer	Ampere [A]	Beschreibung
50	50A	Karosseriesteuergerät RP2-Bus.
51	50A	Elektronisches Lüfterrelais 3.
52	60A	Antiblockiersystempumpe.
53	—	Nicht verwendet.
54	—	Nicht verwendet.
55	—	Nicht verwendet.
56	40A	Wechselrichter.
57	—	Nicht verwendet.
58	—	Nicht verwendet.
59	—	Nicht verwendet.
60	20A	Stromversorgungsstelle (Behälter in der vorderen Konsole).
61	—	Nicht verwendet.
62	20A	Stromversorgungsstelle (Armaturenbrett).
63	30A	Kraftstoffpumpe.
64	—	Nicht verwendet.
65	20A	Stromversorgungsstelle (2. Reihe) (ohne USB-Ladegerät).
66	—	Nicht verwendet.
67	20A	Stromversorgungsstelle (Laderaum).
68	—	Nicht verwendet.
69	30A	Elektrische Türen.
70	15 A	Bremslichter und Blinker links und rechts für Anhängerbetrieb.
71	—	Nicht verwendet.
72	30A	Beheizte/gekühlte Sitze.
73	30A	Fahrersitzmodul; Fahrersitzstromversorgung.
74	30A	Beifahrersitzstromversorgung.
75	30A	Frontscheibenwischermotor.
76	—	Nicht verwendet.
77	—	Nicht verwendet.
78	30A	Relais des elektrischen Klappsitzmoduls der dritten Reihe.
79	30A	Anlasserrelais.
80	—	Nicht verwendet.
81	10 A	Notlichtrelais für Anhängerbetrieb.
82	20A	2018: Nicht verwendet. 2019: Lenksäulenverriegelung (falls ausgestattet).
83	10 A	Bremsenschalter/Haltemechanismus.
84	—	Nicht verwendet.
85	5A	USB-Ladegerät der zweiten Reihe (falls ausgestattet).
86	—	Nicht verwendet.
87	—	Nicht verwendet.
88	—	Nicht verwendet.
89	—	Nicht verwendet.
90	—	Nicht verwendet.
91	—	Nicht verwendet.
92	15A	Mehrfarbiges Sitzmodulrelais.
93	10 A	Lichtmaschinensensor.
94	15A	Heckscheibenwischerrelais.
95	15A	Heckscheibenwischerrelais.
96	10 A	Stromversorgung der Antriebsstrang-Steuergerät-Relaisspule.
97	5A	Regensensor.
98	20A	Sitzmotoren in der zweiten Reihe.
99	20A	Anhänger-Positionslichtrelais.

Ford Explorer – Sicherungsplan

Baujahr: 2020, 2021.

Die Zigarettenanzünder-Sicherungen (Steckdosen) im Ford Explorer sind die Sicherungen 2 (vorne), 33 (Kofferraum) im Sicherungskasten im Motorraum.

Fahrzeuge gebaut ab 08.04.2019

Sicherungskasten im Motorraum

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	40A	Karosseriesystem-Steuergerät – Batteriestromversorgung 1.
2	20A	Stromanschluss in der Hauptkonsole.
3	40A	Karosseriesystem-Steuergerät – Batteriestromversorgung 2.
4	30A	Kraftstoffpumpe.
5	5A	Zusatzstromversorgung des Antriebsstrang-Steuergeräts.
6	20A	Stromversorgung des Antriebsstrang-Steuergeräts.
7	20A	Magnetventil für Kraftstoffdampfablass; Kraftstoffdampf-Steuergerät; Abgaswärmerückgewinnungssystem (Hybridfahrzeug); Kraftstofftankdruckregelventil (Hybridfahrzeug); Kraftstoffnachfüllventil (Plug-in-Hybridfahrzeug); Dampfblockierventil; Universelle Lambdasonde 11; Universelle Lambdasonde 21; Katalysatorfunktionssensor 12; Katalysatorfunktionssensor 22; Kraftstoffdampfablassventil.
8	20A	Kühllüfterrelaisspule; Batteriesicherungsbox; Getriebeölpumpe; Zusatzkühlmittelpumpe; Kraftstofftankabdeckung (Hybridfahrzeug); Kühlmittel-Bypassventil; Aktive Kühlergrill-Bildschirme.
9	20A	Zündspulen.
13	40A	Relais des vorderen Lüftermotors.
14	15A	Getriebeölpumpe; Kupplung des variablen Klimakompressors; Zusatzpumpen (Hybridfahrzeug).
16	15A	Stromversorgung des Relais für die Scheibenwaschpumpe vorne und hinten.
17	5A	Ladezustandsanzeige (Hybridfahrzeug)
18	30A	Anlassermotor.
21	10A	Scheinwerfereinstellmotoren; Adaptive Scheinwerfer.
22	10A	Elektrisches Lenkassistenzsystem.
23	10A	Bremsmodul, das das Blockieren der Räder beim Bremsen mit integrierter Feststellbremse verhindert.
24	10A	Antriebsstrang-Steuergerät; Hybrid-System-Steuergerät.
25	10A	Luftqualitätssensor; 360-Grad-Kamera mit Parkassistenzsystem; Rückfahrkamera; Toter-Winkel-Überwachungssystem; Adaptives Tempomat-Modul.
26	15A	Getriebesteuergerät.
28	40A	Ventile des Bremssystems, das das Blockieren der Räder beim Bremsen mit integrierter Feststellbremse verhindert.
29	60A	Pumpe des Bremssystems, das das Blockieren der Räder beim Bremsen mit integrierter Feststellbremse verhindert.
30	30A	Fahrersitzmodul.
31	30A	Beifahrersitzmotor.
32	20A	Stromanschluss im Multimedia-System.
33	20A	Stromanschluss im hinteren Laderaum.
34	20A	Stromanschluss am Ende der Konsole.
35	20A	Stromanschluss 4.
36	40A	Wechselrichter.
38	30A	Sitzmodul mit Heiz- und Klimaanlage.
41	30A	Modul der elektrischen Heckklappe.
42	30A	Anhängerbremssteuergerät.
43	60A	Karosseriesystem-Steuergerät.
44	10A	Bremsenschalter/Aktuator.
46	15A	Batterieladesteuergerät (Hybridfahrzeug)
50	40A	Beheizte Heckscheibe.
54	20A	Beheiztes Lenkrad.
55	20A	Anhänger-Parklichter.
57	30A	Anhängerbatterieladung.
58	10A	Anhänger-Rückfahrlichter.
61	15A	Sitzmodul mit mehreren Konturen.
62	15A	Scheinwerferwaschpumpe.
64	40A	Allradantriebsmodul.
69	30A	Frontscheibenwischermotor.
71	15A	Heckscheibenwischermotor.

Nummer	Ampere [A]	Beschreibung
72	20A	Nicht verwendet (Reserve).
73	30A	Fahrertürmodul.
78	50A	Frontscheibenheizung, linke Seite.
79	50A	Frontscheibenheizung, rechte Seite.
80	20A	Anhängerkupplung.
82	20A	Nicht verwendet (Reserve).
88	20A	Hecklüftermotor.
91	20A	Anhängerbeleuchtungsmodul.
95	15A	Integriertes Zündsteuergerät (Hybridfahrzeug).
96	15A	Nicht verwendet (Reserve).
97	10A	Elektrische Klimaanlage (Hybridfahrzeug); Hochspannungsheizung mit positivem Temperaturkoeffizienten (Hybridfahrzeug).
98	10A	Proportionalventil für Kältemittel – Traktionsbatterie (Hybridfahrzeug).
103	50A	Nicht verwendet (Reserve).
104	50A	Nicht verwendet (Reserve).
105	40A	Nicht verwendet (Reserve).
106	40A	Nicht verwendet (Reserve).
107	40A	Nicht verwendet (Reserve).
108	20A	Nicht verwendet (Reserve).
109	30A	Beifahrertürmodul.
111	30A	Spannungsüberwachungssystem des Karosseriesystem-Steuergeräts.
112	20A	Nicht verwendet (Reserve).
114	50A	Nicht verwendet (Reserve).
115	20A	Verstärker.
116	5A	Nicht verwendet (Reserve).
118	30A	Beheizte Sitze in der zweiten Reihe.
120	15A	Präzisions-Kraftstoffeinspritzdüsen.
124	5A	Regensensor.
125	5A	Intelligentes USB-Ladegerät 1.
127	20A	Verstärker.
128	15A	Nicht verwendet (Reserve).
131	40A	Elektrisch klappbares Sitzmodul.
133	15A	Parken beheizter Scheibenwischer.
134	10A	Heim-Audio-Video-System.
136	20A	Nicht verwendet (Reserve).
139	5A	Intelligentes USB-Ladegerät 2.
142	5A	Straßenkameras.
146	15A	Elektronisches Batteriemanagementmodul.
148	30A	Linkes Scheinwerfermodul.
149	30A	Rechtes Scheinwerfermodul.
150	40A	Nicht verwendet (Reserve).
155	25A	Getriebesteuergerät (Hybridfahrzeug).
159	15A	DC/DC-Wandler (Hybridfahrzeug).
160	10A	Nicht verwendet (Reserve).
168	20A	Niederspannungs-Service-Trennstecker.
169	10A	Kühlmittelpumpe (Hybridfahrzeug).
170	10A	Kältemittelpumpe – Traktionsbatterie (Hybridfahrzeug). Fußgängerwarnsirene (Hybridfahrzeug).
177	10A	Nicht verwendet (Reserve).

Sicherungskasten im Innenraum

Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der linken Seite der Lenksäule.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	—	Nicht verwendet.
2	10A	Schiebedach; ERA-GLONASS; eCall; Telematiksystem-Steuergerät; Wechselrichter; Schaltergruppe in der Fahrertür.
3	7,5A	Sitzverstellungsspeicher-Schalter; Drahtloses Ladezubehör-Modul; Sitzschalter.
4	20A	Nicht verwendet (Reserve).
5	—	Nicht verwendet.
6	10A	Nicht verwendet.
7	10A	Stromversorgung des Diagnose-Smart-Anschlusses.
8	5A	Telematiksystem-Steuergerät-Modem; Modul zur Steuerung der Freihand-Heckklappenfunktion; Elektrisches Heckklappenmodul.
9	5A	Tastaturschalter; Klimaanlage hinten.
10	—	Nicht verwendet.
11	—	Nicht verwendet.
12	7,5A	Klimaanlagenkopf; Gangwechselmodul.
13	7,5A	Lenksäulensteuergerät; Diagnose-Smart-Anschluss; Blinkerset.
14	15A	Nicht verwendet (Reserve).
15	15A	SYNC; Integriertes Bedienfeld.
16	—	Nicht verwendet.
17	7,5A	Scheinwerfersteuergerät.
18	7,5A	Nicht verwendet (Reserve).

Nummer	Ampere [A]	Beschreibung
19	5A	Scheinwerferschalter; Startschaltertaste.
20	5A	Startschalter; Telematiksystem-Steuergerät; Elektromagnetisches Schlüsselblockierventil.
21	5A	Nicht verwendet.
22	5A	Nicht verwendet (Reserve).
23	30A	Nicht verwendet (Reserve).
24	30A	Schiebedach.
25	20A	Nicht verwendet (Reserve).
26	30A	Nicht verwendet (Reserve).
27	30A	Nicht verwendet (Reserve).
28	30A	Nicht verwendet (Reserve).
29	15A	Nicht verwendet (Reserve).
30	5A	Anhängerbremsanschluss.
31	10A	Geländefahrschalter; Fahrmoduswahlschalter; Transceiver-Modul.
32	20A	Audiosystem-Steuergerät.
33	—	Nicht verwendet.
34	30A	Start-/Anlasserrelais.
35	5A	Nicht verwendet (Reserve).
36	15A	Parkassistenzsystem-Modul; Bildverarbeitungsmodul A.
37	20A	Nicht verwendet (Reserve).
38	30A	Elektrisches Fenster hinten links; Elektrisches Fenster hinten rechts

Fahrzeuge gebaut ab 21.09.2020

Sicherungskasten im Motorraum

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	40A	Karosseriesystem-Steuermodul – Batterieversorgung 1.
2	20A	Stromanschluss in der Hauptkonsole.
3	40A	Karosseriesystem-Steuermodul – Batterieversorgung 2.
4	30A	Kraftstoffpumpe.
5	5A	Zusatzstromversorgung des Antriebsstrang-Steuermoduls.
6	20A	Stromversorgung des Antriebsstrang-Steuermoduls.
7	20A	Kraftstoffdampf-Ablassventil-Magnet; Kraftstoffdampf-Steuermodul; Abgaswärmerückgewinnungssystem (Hybridfahrzeug); Kraftstofftank-Druckregelventil (Hybridfahrzeug); Kraftstoffnachfüllventil (Plug-in-Hybridfahrzeug); Dampfblockierventil; Universelle Lambdasonde 11; Universelle Lambdasonde 21; Katalysatorfunktionssensor 12; Katalysatorfunktionssensor 22; Kraftstoffdampf-Ablassventil.
8	20A	Kühlgebläse-Relaisspule; Batterie-Trennsicherungskasten; Getriebeölpumpe; Zusätzliche Kühlmittelpumpe; Kraftstofftankdeckel (Hybridfahrzeug); Kühlmittel-Bypassventil; Aktive Kühlergrill-Luftklappen.
9	20A	Zündspulen.
13	40A	Relais des vorderen Lüftermotors.
14	15A	Getriebeölpumpe; Kupplung des variablen Klimakompressors; Zusatzpumpen (Hybridfahrzeug).
16	15A	Stromversorgung des Relais der vorderen und hinteren Scheibenwaschpumpe.
17	5A	Ladezustandsanzeige (Hybridfahrzeug)
18	30A	Anlassermotor.
21	10A	Scheinwerfereinstellmotoren; Adaptive Scheinwerfer.
22	10A	Elektrisches Lenkassistenzsystem.
23	10A	Bremsmodul, das das Blockieren der Räder beim Bremsen mit integrierter Feststellbremse verhindert.
24	10A	Antriebsstrang-Steuermodul; Hybrid-System-Steuermodul.
25	10A	Luftqualitätssensor; 360-Grad-Kamera mit Parkassistenzsystem; Rückfahrkamera; Toter-Winkel-Überwachungssystem; Adaptives Tempomat-Modul.
26	15A	Getriebesteuermodul.
28	40A	Ventile des Bremssystems, das das Blockieren der Räder beim Bremsen mit integrierter Feststellbremse verhindert.
29	60A	Pumpe des Bremssystems, das das Blockieren der Räder beim Bremsen mit integrierter Feststellbremse verhindert.
30	30A	Fahrersitzmodul.
31	30A	Beifahrersitzmotor.
32	20A	Stromanschluss im Multimedia-Systembereich.
33	20A	Stromanschluss im hinteren Laderaum.
34	20A	Stromanschluss am Ende der Konsole.
35	20A	Stromanschluss 4.
36	40A	Wechselrichter.
38	30A	Sitzmodul mit Heiz- und Klimaanlage.
41	30A	Modul der elektrischen Heckklappe.
42	30A	Anhängerbremssteuerungsmodul.
43	60A	Karosseriesystem-Steuermodul.
44	10A	Bremslichtschalter/Aktuator.
46	15A	Batterieladesteuermodul (Hybridfahrzeug)
50	40A	Beheizte Heckscheibe.
54	20A	Beheiztes Lenkrad.
55	20A	Anhänger-Parkbeleuchtung.
57	30A	Anhängerbatterieladung.
58	10A	Anhänger-Rückfahrlicht.
61	15A	Multikontursitzmodul.
62	15A	Scheinwerferwaschpumpe.
64	40A	Allradantriebsmodul.
69	30A	Frontscheibenwischermotor.
71	15A	Heckscheibenwischermotor.

Nummer	Ampere [A]	Beschreibung
72	20A	Nicht verwendet (Reserve).
73	30A	Fahrertürmodul.
78	50A	Frontscheibenheizung, linke Seite.
79	50A	Frontscheibenheizung, rechte Seite.
80	20A	Anhängerkupplung.
82	20A	Nicht verwendet (Reserve).
88	20A	Hecklüftermotor.
91	20A	Anhängerbeleuchtungsmodul.
95	15A	Integriertes Zündsteuerungsmodul (Hybridfahrzeug).
96	15A	Nicht verwendet (Reserve).
97	10A	Elektrische Klimaanlage (Hybridfahrzeug); Hochspannungsheizung mit positivem Temperaturkoeffizienten (Hybridfahrzeug).
98	10A	Proportionalventil für Kühlmittel – Traktionsbatterie (Hybridfahrzeug).
103	50A	Nicht verwendet (Reserve).
104	50A	Nicht verwendet (Reserve).
105	40A	Nicht verwendet (Reserve).
106	40A	Nicht verwendet (Reserve).
107	40A	Nicht verwendet (Reserve).
108	20A	Nicht verwendet (Reserve).
109	30A	Beifahrertürmodul.
111	30A	Stromversorgung des Spannungsüberwachungssystems des Karosseriesystem-Steuermoduls.
112	20A	Nicht verwendet (Reserve).
114	50A	Nicht verwendet (Reserve).
115	20A	Verstärker.
116	5A	Nicht verwendet (Reserve).
118	30A	Beheizte Sitze in der zweiten Reihe.
120	15A	Kraftstoffeinspritzdüsen mit präziser Zeitsteuerung.
124	5A	Regensensor.
125	5A	Intelligentes USB-Ladegerät 1.
127	20A	Verstärker.
128	15A	Nicht verwendet (Reserve).
131	40A	Modul für elektrisch klappbaren Sitz.
133	15A	Parken beheizter Scheibenwischer.
134	10A	Audio-Video-System für die Familie.
136	20A	Nicht verwendet (Reserve).
139	5A	Intelligentes USB-Ladegerät 2.
142	5A	Kameras auf der Straße.
146	15A	Elektronisches Batteriesteuerungsmodul.
148	30A	Linkes Scheinwerfermodul.
149	30A	Rechtes Scheinwerfermodul.
150	40A	Nicht verwendet (Reserve).
155	25A	Getriebesteuermodul (Hybridfahrzeug).
159	15A	DC/DC-Wandler (Hybridfahrzeug).
160	10A	Nicht verwendet (Reserve).
168	20A	Stecker zum Trennen der Service-Niederspannungsverbindung.
169	10A	Kühlmittelpumpe (Hybridfahrzeug).
170	10A	Kühlmittelpumpe – Traktionsbatterie (Hybridfahrzeug). Fußgängerwarnsirene (Hybridfahrzeug).
177	10A	Nicht verwendet (Reserve).

Sicherungskasten im Innenraum

Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der linken Seite der Lenksäule.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	—	Wird nicht verwendet.
2	10A	Schiebedach; ERA-GLONAS; eCall; Telematiksystem-Steuergerät; Wechselrichter; Schaltergruppe in der Fahrertür.
3	7,5A	Sitzverstellungsspeicher-Schalter; Modul für drahtloses Zubehörladen; Sitzschalter.
4	20A	Wird nicht verwendet (Reserve).
5	—	Wird nicht verwendet.
6	10A	Wird nicht verwendet.
7	10A	Stromversorgung des Diagnose-Smart-Anschlusses.
8	5A	Telematiksystem-Steuergerät-Modem; Modul für die Freihand-Heckklappenöffnung/-schließfunktion; Modul für die elektrische Heckklappe.
9	5A	Tastatur-Schalter; Klimaanlage hinten.
10	—	Wird nicht verwendet.
11	—	Wird nicht verwendet.
12	7,5A	Klimaanlagen-Steuerkopf; Schaltmodul.
13	7,5A	Lenksäulen-Steuermodul; Diagnose-Smart-Anschluss; Blinker-Set.
14	15A	Wird nicht verwendet (Reserve).
15	15A	SYNC; Integriertes Bedienfeld.
16	—	Wird nicht verwendet.
17	7,5A	Scheinwerfer-Steuermodul.
18	7,5A	Wird nicht verwendet (Reserve).

Nummer	Ampere [A]	Beschreibung
19	5A	Scheinwerferschalter; Netzschaltertaste.
20	5A	Netzschalter; Telematiksystem-Steuergerät; Elektromagnetisches Schlüsselschloss.
21	5A	Wird nicht verwendet.
22	5A	Wird nicht verwendet (Reserve).
23	30A	Wird nicht verwendet (Reserve).
24	30A	Schiebedach.
25	20A	Wird nicht verwendet (Reserve).
26	30A	Wird nicht verwendet (Reserve).
27	30A	Wird nicht verwendet (Reserve).
28	30A	Wird nicht verwendet (Reserve).
29	15A	Wird nicht verwendet (Reserve).
30	5A	Anhängerbrems-Kon-Anschluss.
31	10A	Geländefahr-Steuerschalter; Fahrmodus-Auswahlschalter; Transceiver-Modul.
32	20A	Audiosystem-Steuermodul.
33	—	Wird nicht verwendet.
34	30A	Strom-/Startrelais.
35	5A	Wird nicht verwendet (Reserve).
36	15A	Parkassistenzmodul; Bildverarbeitungsmodul A.
37	20A	Wird nicht verwendet (Reserve).
38	30A	Elektrisches Fenster hinten links; Elektrisches Fenster hinten rechts

Sicherungs- und Relaisplan – Ford Explorer U625

Betrifft Fahrzeuge, die in den Jahren hergestellt wurden:

2022.

Sicherung im Fahrgastraum

Befindet sich unter dem Armaturenbrett links von der Lenksäule.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	—	Wird nicht verwendet.
2	10 A	Schiebedach. ERA-GLONAS. eCall. Telematik-Steuergerät. Wechselrichter. Schaltergruppe Fahrertür.
3	7,5 A	Sitzschalter mit Memory. Modul für drahtloses Laden von Zubehör. Sitzschalter.
4	20A	Wird nicht verwendet (Reserve).
5	—	Wird nicht verwendet.
6	10 A	Wird nicht verwendet.
7	10 A	Stromversorgung der intelligenten Datenverbindung.
8	5A	Telematik-Modem-Modul. Modul für die Freihand-Türbetätigung. Lasthebermodul.
9	5A	Tastaturschalter. Klimaanlage hinten.
10	—	Wird nicht verwendet.
11	—	Wird nicht verwendet.
12	7,5 A	Klimasteuerkopf. Getriebemodul.
13	7,5 A	Lenksäulen-Steuermodul. Intelligente Datenverbindung. Instrumententafel.
14	15A	Wird nicht verwendet (Reserve).
15	15A	SYNC. Integriertes Bedienfeld.
16	—	Wird nicht verwendet.
17	7,5 A	Scheinwerfer-Steuermodul.
18	7,5 A	Wird nicht verwendet (Reserve).

Nummer	Ampere [A]	Beschreibung
19	5A	Scheinwerferschalter. Zündschalter mit Taste.
20	5A	Starten. Telematik-Steuergerät. Elektromagnetische Schlüsselverriegelung.
21	5A	Wird nicht verwendet.
22	5A	Fußgängerwarner (Hybrid-Elektrofahrzeug).
23	30A	Wird nicht verwendet (Reserve).
24	30A	Schiebedach.
25	20A	Wird nicht verwendet (Reserve).
26	30A	Wird nicht verwendet (Reserve).
27	30A	Wird nicht verwendet (Reserve).
28	30A	Wird nicht verwendet (Reserve).
29	15A	Wird nicht verwendet (Reserve).
30	5A	Anhängerbremsanschluss.
31	10 A	Geländefahr-Steuerschalter. Fahrmodus-Auswahlschalter. Transceiver-Modul.
32	20A	Audio-Steuermodul.
33	—	Wird nicht verwendet.
34	30A	Start-/Zündrelais.
35	5A	Wird nicht verwendet (Reserve).
36	15A	Parkassistenzmodul. Bildverarbeitungsmodul A.
37	20A	Wird nicht verwendet (Reserve).
38	30A	Elektrisches Fenster hinten links. Elektrisches Fenster hinten rechts.

Sicherung im Motorraum

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	40A	Karosseriesteuerungsmodul – Batteriestromversorgung 1.
2	20A	Hauptkonsolenbehälter der Steckdose.
3	40A	Karosseriesteuerungsmodul – Batteriestromversorgung 2.
4	30A	Kraftstoffpumpe.
5	5A	Getriebesteuerungsmodul hält die Leistung aufrecht.
6	20A	Leistung des Getriebesteuerungsmoduls.
7	20A	Tankentlüftungssolenoid. Modul zur Steuerung von Dampflecks. Abgaswärmerückgewinnung (Hybrid-Elektrofahrzeug). Tankdruckregelventil (Hybrid-Elektrofahrzeug). Nachfüllventil (Plug-in-Hybrid-Elektrofahrzeug). Dampfsperrventil. Universeller Sauerstoff im Abgas 11. Universeller Sauerstoff im Abgas 21. Katalysatorüberwachungssensor 12. Katalysatorüberwachungssensor 22. Tankspülventil.
8	20A	Spule des Kühlerventilatorrelais. Batteriesicherungskasten. Getriebeölpumpe. Zusatzkühlmittelpumpe. Tankdeckel (Hybrid-Elektrofahrzeug). Motor-Kühlmittel-Bypass-Ventil. Aktive Lamellenjalousien.
9	20A	Zündspulen.
13	40A	Relais des vorderen Lüftermotors.
14	15A	Getriebeölpumpe. Variabler Klimakompressorkupplung. Zusatzpumpen (Hybrid-Elektrofahrzeug).
16	15A	Stromversorgung des Relais für die vordere und hintere Scheibenwischerpumpe.
17	5A	Ladezustandsanzeige (Hybrid-Elektrofahrzeug).
18	30A	Anlassermotor.
21	10 A	Stellmotoren für die Scheinwerferposition. Adaptive Scheinwerfer.
22	10 A	Modul des elektrisch unterstützten Lenksystems.
23	10 A	Modul des Antiblockiersystems mit integrierter Feststellbremse.
24	10 A	Getriebesteuerungsmodul. Hybrid-Getriebesteuerungsmodul.
25	10 A	Luftqualitätssensor. 360-Grad-Kamera mit Parkassistenz. Rückfahrkamera. Toter-Winkel-Informationssystem. Adaptives Tempomatmodul.
26	15A	Getriebesteuerungsmodul.
28	40A	Ventile des Antiblockiersystems mit integrierter Feststellbremse.
29	60A	Pumpe des Antiblockiersystems mit integrierter Feststellbremse.
30	30A	Fahrersitzmodul.
31	30A	Beifahrersitzmotor.
32	20A	Steckdose des vorderen Medienbehälters.
33	20A	Stromversorgungspunkt des hinteren Laderaums.
34	20A	Ende für die Konsolensteckdose.
35	20A	Leistungspunkt 4.
36	40A	Inverter.
38	30A	Modul des klimatisierten Sitzes.
41	30A	Modul der Heckklappe.
42	30A	Modul der Anhängerbremssteuerung.
43	60A	Karosseriesteuerungsmodul.
44	10 A	Schalter und Deaktivierung der Bremse.
46	15A	Ladegerät-Steuerungsmodul (Hybrid-Elektrofahrzeug).
50	40A	Beleuchtung mit Heizung.
54	20A	Beheiztes Lenkrad.
55	20A	Anhängerzugleuchten.
57	30A	Anhängerbatterieladung.
58	10 A	Rückfahrlichter für Anhängerzug.
61	15A	Modul des mehrfach konfigurierbaren Sitzes.
62	15A	Scheinwerferwaschpumpe.
64	40A	Allradantriebsmodul.
69	30A	Vorderer Scheibenwischermotor.
71	15A	Hinterer Scheibenwischermotor.

Nummer	Ampere [A]	Beschreibung
72	20A	Nicht verwendet (Reserve).
73	30A	Fahrertürmodul.
78	50A	Beheizte Windschutzscheibe auf der linken Seite.
79	50A	Beheizte Windschutzscheibe auf der rechten Seite.
80	20A	Anhängerzug.
82	20A	Nicht verwendet (Reserve).
88	20A	Hinterer Lüftermotor.
91	20A	Beleuchtungsmodul für Anhängerzug.
95	15A	Integrierte Zündkontrolle (Hybrid-Elektrofahrzeug).
96	15A	Nicht verwendet (Reserve).
97	10 A	Elektrische AC (Hybrid-Elektrofahrzeug). Hochspannungsheizung mit positivem Temperaturkoeffizienten (Hybrid-Elektrofahrzeug).
98	10 A	Proportionalventil für die Kühlflüssigkeit der Traktionsbatterie (Hybrid-Elektrofahrzeug).
103	50A	Nicht verwendet (Reserve).
104	50A	Nicht verwendet (Reserve).
105	40A	Nicht verwendet (Reserve).
106	40A	Nicht verwendet (Reserve).
107	40A	Nicht verwendet (Reserve).
108	20A	Nicht verwendet (Reserve).
109	30A	Beifahrertürmodul.
111	30A	Stromversorgung des Spannungsqualitätsmonitors des Karosseriesteuerungsmoduls.
112	20A	Nicht verwendet (Reserve).
114	50A	Nicht verwendet (Reserve).
115	20A	Verstärker.
116	5A	Nicht verwendet (Reserve).
118	30A	Beheizte Sitze in der zweiten Reihe.
120	15A	Kraftstoffeinspritzdüsen (Port).
124	5A	Regensensor.
125	5A	Intelligentes USB-Ladegerät 1.
127	20A	Verstärker.
128	15A	Nicht verwendet (Reserve).
131	40A	Modul des elektrisch klappbaren Sitzes.
133	15A	Scheibenwischer-Parkheizung.
134	10 A	Familienunterhaltungssystem.
136	20A	Nicht verwendet (Reserve).
139	5A	Intelligentes USB-Ladegerät 2.
142	5A	Kamera auf dem Armaturenbrett.
146	15A	Modul der elektronischen Batteriekontrolle.
148	30A	Linkes Scheinwerfermodul.
149	30A	Rechtes Scheinwerfermodul.
150	40A	Nicht verwendet (Reserve).
155	25A	Getriebesteuerungsmodul (Hybrid-Elektrofahrzeug).
159	15A	DC/DC-Wandler (Hybrid-Elektrofahrzeug).
160	10 A	Nicht verwendet (Reserve).
168	20A	Niederspannungs-Serviceschalter.
169	10 A	Kühlmittelpumpe (Hybrid-Elektrofahrzeug).
170	10 A	Kühlmittelpumpe für Traktionsbatterie (Hybrid-Elektrofahrzeug). Fußgängersignalgerät (Hybrid-Elektrofahrzeug) (2021-2022).
177	10 A	Nicht verwendet (Reserve).

Über den Ford Explorer (1990-2022)

Der Ford Explorer ist ein ikonisches SUV, das seit 1990 produziert wird. Dieses Modell wurde aufgrund seiner robusten Bauweise, des geräumigen Innenraums und der Fähigkeit, verschiedene Gelände zu bewältigen, populär. Im Laufe der Jahre hat es mehrere Generationen und Modernisierungen durchlaufen und bietet eine breite Palette von Motoroptionen, einschließlich Sechs- und Achtzylindermotoren. Der Ford Explorer ist bekannt für seine Zuverlässigkeit und Leistung, was ihn zu einer idealen Wahl für Familien und Abenteurer macht. Dank fortschrittlicher Technologien und Sicherheitsmerkmale ist dieses Modell bei Fahrern auf der ganzen Welt immer noch beliebt.

Sicherungsbelegungsplan Ford Explorer

Diese Seite zeigt den Sicherungsbelegungsplan für den Ford Explorer, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, seinen Inhalt zu kennen und ihn ordnungsgemäß zu warten.
