Ford Transit Courier (2014-2020) – Sicherungskasten
Sicherungs- und Relaisplan – Ford Transit Courier
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2014, 2015, 2016, 2017, 2018, 2019, 2020.
Die Sicherungen des Zigarettenanzünders (Steckdosen) sind F29 und F30 im Sicherungskasten des Armaturenbretts.
Sicherungskasten im Fahrgastraum

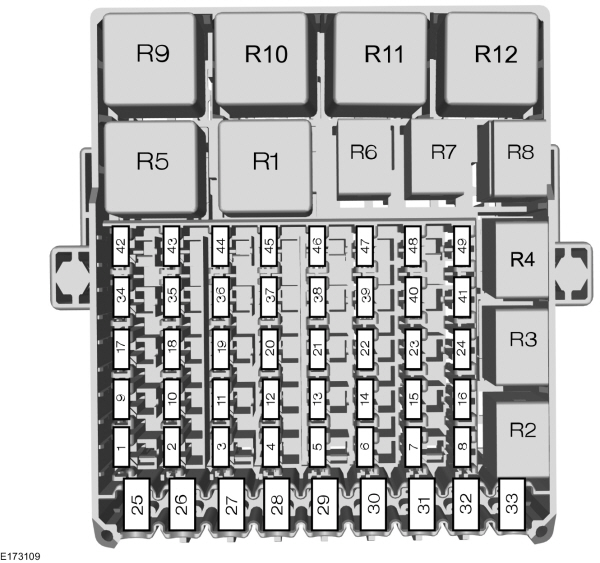

Der Sicherungskasten befindet sich hinter dem Handschuhfach (öffnen Sie das Fach, drücken Sie die Seiten nach innen und klappen Sie das Fach nach unten).
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 7,5A | Beheizte Frontscheibe. Gebläsemotor. Regensensormodul. Automatisch abblendender Spiegel. |
| F2 | 10 A | Bremslichtschalter. |
| F3 | 5A | Rückleuchten. Rückfahrkamera zur Einparkhilfe. |
| F4 | 10 A | Beheizte Scheibenwaschdüsen. Scheinwerfereinstellung. |
| F5 | 7,5A | Elektrisch verstellbare Außenspiegel. |
| F6 | 15A | Heckscheibenwischer. |
| F7 | 15A | Frontscheibenwaschpumpe. |
| F8 | 3A | USB-Ladegerät. |
| F9 | 15A | Beheizter Beifahrersitz. |
| F10 | 15A | Beheizter Fahrersitz. |
| F11 | – | Nicht verwendet. |
| F12 | 10 A | Airbag-Modul. |
| F13 | 10 A | Gebläsemotorrelais. Motorwegfahrsperre. Elektrische Servolenkung. Instrumententafel. |
| F14 | 7,5A | Antriebsstrang-Steuermodul. Kraftstoffpumpe. |
| F15 | 7,5A | Audioeinheit. Instrumententafel. |
| F 16 | – | Nicht verwendet. |
| F17 | – | Nicht verwendet. |
| F18 | 10 A | Beifahrerairbag-Deaktivierungsanzeige. |
| F19 | 10 A | Datenanschluss. |
| F20 | 20A | Anhängerzugmodul. |
| F21 | 15A | Audioeinheit. Navigationseinheit (bis 2018). |
| F22 | 7,5A | Instrumententafel. |
| F23 | 7,5A | Vorderes Steuer-/Anzeigemodul. Klimaanlagen-Steuermodul. Warnblinkschalter (bis 2018). |
| F24 | 10 A | SYNC-Modul. Globales Positionierungsmodul (bis 2018). |
| F25 | 30A | Elektrische Fensterheber. |
| F26 | 30A | Scheibenwischer. |
| F27 | – | Nicht verwendet. |
| F28 | 30A | Stromversorgung mit automatischem Start-Stopp. |
| F29 | 20A | Hintere Zusatzstromanschlüsse. |
| F30 | 20A | Zigarettenanzünder. Vordere Zusatzstromanschlüsse. |
| F31 | – | Nicht verwendet. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F32 | 30A | Beheiztes Windschutzscheibenelement auf der linken Seite. |
| F33 | 30A | Beheiztes Windschutzscheibenelement auf der rechten Seite. |
| F34 | 20A | Zentralverriegelung. |
| F35 | – | Nicht verwendet. |
| F36 | 20A | Beheizte Heckscheibe. |
| F37 | 15A | Zündung. |
| F38 | 7,5A | Diebstahlwarnanlage. |
| F39 | 25A | Fahrertürmodul (ab 2019). |
| F40 | 25A | Beifahrertürmodul (ab 2019). |
| F41 | – | Nicht verwendet. |
| F42 | 7,5A | Rückfahrkamera zur Einparkhilfe. |
| F43 | – | Nicht verwendet. |
| F44 | – | Nicht verwendet. |
| F45 | 10 A | Beheizte Außenspiegel. |
| F46 | – | Nicht verwendet. |
| F47 | – | Nicht verwendet. |
| F48 | – | Nicht verwendet. |
| F49 | – | Nicht verwendet. |
| Relais | ||
| R1 | Zündung. | |
| R2 | Zigarettenanzünder. Vordere Zusatzstromanschlüsse. |
|
| R3 | Zentralverriegelung. | |
| R4 | Beheizte Heckscheibe. | |
| R5 | Nicht verwendet. | |
| R6 | Nicht verwendet. | |
| R7 | Nicht verwendet. | |
| R8 | Hintere Zusatzstromanschlüsse. | |
| R9 | Beheizte Windschutzscheibe. | |
| R10 | Nicht verwendet. | |
| R11 | Scheibenwaschpumpe. | |
| R12 | Scheibenwaschpumpe. |

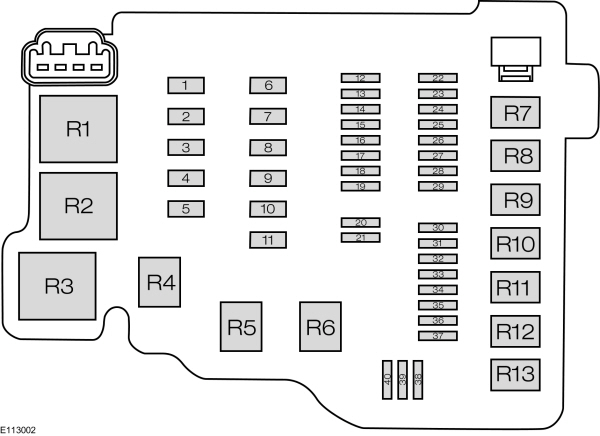

Sicherungsplan im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 30A | Antiblockiersystem. |
| F2 | 60A | Kühlerlüfter. |
| F3 | 30A/40A | Kühlerlüfter. |
| F4 | 30A | Gebläsemotor. |
| F5 | 60A | Stromversorgung des Sicherungskastens im Fahrgastraum. |
| F6 | 30A | Zentralverriegelung. |
| F7 | 60A | Zündrelais. |
| F8 | 60A | Glühkerzen. |
| F9 | 60A | Beheizte Windschutzscheibe. |
| F10 | 30A | Diesel: Kraftstoffheizung. |
| F11 | 30A | Starten. |
| F12 | 10 A | Linkes Abblendlicht. |
| F13 | 10 A | Rechtes Abblendlicht. |
| F14 | 15A | EcoBoost: Wasserpumpe. |
| F15 | 15A/20A | EcoBoost: Zündspule (20A). Diesel: Aktiver Kühlergrill, Ölpumpe, Klimakompressor (15A) |
| F 16 | 15A | EcoBoost: Antriebsstrang-Steuermodul. Diesel: Beheizter Sauerstoffsensor, Abgasrückführventil. |
| F17 | 15A/20A | EcoBoost: Beheizter Sauerstoffsensor (15A). Diesel: Antriebsstrang-Steuermodul (20 A oder 15 A ab 2019). |
| F18 | 15A | Diesel: Partikelsensor. |
| F19 | 7,5A | Klimakompressor. |
| F20 | – | Nicht verwendet. |
| F21 | – | Nicht verwendet. |
| F22 | 20A | Diesel: Kraftstoffversorgungsmodul. |
| F23 | 15A | Nebelscheinwerfer. |
| F24 | 15A | Blinker. |
| F25 | 15A | Außenleuchten auf der linken Seite. |
| F26 | 15A | Außenleuchten auf der rechten Seite. |
| F27 | 7,5A | Antriebsstrang-Steuermodul. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F28 | 20A | Antiblockiersystem. |
| F29 | 10 A | Klimaanlagenkupplung. |
| F30 | – | Nicht verwendet. |
| F31 | – | Nicht verwendet. |
| F32 | 20A | Hupe. |
| F33 | 20A | Beheizte Heckscheibe. |
| F34 | 20A | Kraftstoffpumpe. Kraftstoffheizung. |
| F35 | 15A | Diebstahlwarnanlage. |
| F36 | – | Nicht verwendet. |
| F37 | – | Nicht verwendet. |
| F38 | – | Nicht verwendet. |
| F39 | – | Nicht verwendet. |
| F40 | – | Nicht verwendet. |
| Relais | ||
| R1 | Kühlerlüfter. | |
| R2 | Glühkerzen. | |
| R3 | Antriebsstrang-Steuermodul. | |
| R4 | Nebelscheinwerfer. | |
| R5 | Nicht verwendet. | |
| R6 | Kraftstoffleitungsheizung. | |
| R7 | Kühlerlüfter. | |
| R8 | Starten. | |
| R9 | Klimaanlagenkupplung. | |
| R10 | Nebelscheinwerfer. | |
| R11 | Kraftstoffpumpe, Kraftstoffheizung. | |
| R12 | Diesel: Rückfahrlicht | |
| R13 | Gebläsemotor. |
