Ford S-MAX (2015-2016) – Sicherungskasten
Ford S-MAX (2015-2016) – Sicherungskastenbelegung
Baujahr: 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford S-MAX (2015-2016) ist die Sicherung 10 im Sicherungskasten im Motorraum.

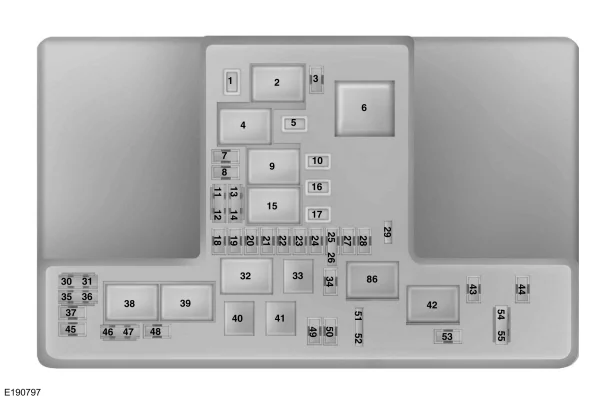

Sicherungskasten Motorraum
| Nr. | Amp [A] | Beschreibung |
| 1 | 25 *** | Wischermotoren |
| 2 | – | Anlassermotorrelais |
| 3 | 15 * | Heckscheibenwischer;
Regensensor. |
| 4 | – | Lüftermotorrelais |
| 5 | 20 *** | Stromversorgungspunkt 3 – Konsole hinten |
| 6 | – | Zusatzheizungsrelais Nr. 2 |
| 7 | 20 * | Antriebsstrang-Steuermodul
– Fahrzeugleistung 1. |
| 8 | 20 * | Antriebsstrang-Steuermodul
– Fahrzeugleistung 2. |
| 9 | – | Antriebsstrang-Steuermodul
Relais. |
| 10 | 20 *** | Stromversorgungspunkt 1 – vor dem Fahrer |
| 11 | 15 ** | Antriebsstrang-Steuermodul
– Fahrzeugleistung 4. |
| 12 | 15 ** | Antriebsstrang-Steuermodul
– Fahrzeugleistung 3. |
| 13 | 10 ** | Nicht verwendet (Reserve) |
| 14 | 10 ** | Nicht verwendet (Reserve) |
| 15 | – | Anlasserrelais |
| 16 | 20 *** | Stromversorgungspunkt 2 – Konsole |
| 17 | 20 *** | Stromversorgungspunkt 4 – Kofferraum |
| 18 | 10 * | Nicht verwendet (Reserve) |
| 19 | 10 * | Elektronische Lenkunterstützung
im Run-Start-Modus. |
| 20 | 10 * | Startbeleuchtung |
| 21 | 15 * | Start
Start/Stopp-Getriebeölpumpe |
| 22 | 10 * | Klimaanlagen-Magnetventil |
| 23 | 15 * | Toter-Winkel-Informationssystem;
Rückfahrkamera; Adaptiver Tempomat; Head-up-Display; Spannungsstabilisierungsmodul. |
| 24 | 10 * | Startschalter 7 |
| 25 | 10 ** | Blockierverhinderungssystem
der Räder beim Starten. |
| 26 | 10 ** | Antriebsstrang-Steuermodul
mit Startfunktion. |
| 27 | 10 * | Nicht verwendet |
| 28 | 10 * | Heckscheibenwischerpumpe |
| 29 | – | Nicht verwendet |
| 30 | – | Nicht verwendet. |
| 31 | – | Nicht verwendet. |
| 32 | – | Elektronisches Lüfterrelais 1 |
| 33 | – | Klimaanlagenrelais |
| 34 | 15 * | Elektrische Lenksäulenverriegelung |
| 35 | – | Nicht verwendet |
| 36 | – | Nicht verwendet |
| 37 | – | Nicht verwendet |
| 38 | – | Elektronisches Lüfterrelais 2 |
| 39 | – | Relais für Elektrolüfter 2 und 3 |
| 40 | – | Scheinwerferwischerrelais |
| 41 | – | Hupenrelais |
| 42 | – | Kraftstoffpumpenrelais |
| 43 | 10 * | Nicht verwendet (Reserve) |
| 44 | 5 * | Beheizte Wischwasserdüse |
| 45 | – | Nicht verwendet |
| 46 | 10 ** | Lichtmaschinensensor |
| 47 | 10 ** | Bremslichtschalter |
| 48 | 20 * | Hupe |
| 49 | 20 * | Dieselheizung |
| 50 | 10 * | Kühlerlüfter des
Getriebes. |
| 51 | – | Nicht verwendet |
| 52 | – | Nicht verwendet |
| 53 | 10 * | Elektrische Sitze |
| 54 | 5 ** | Kraftstoffheizung |
| 55 | 5 ** | Kraftstoffheizung |
|
* Mikro-Sicherung.
** Doppelte Mikro-Sicherung.
*** Sicherung Typ M.
|
||

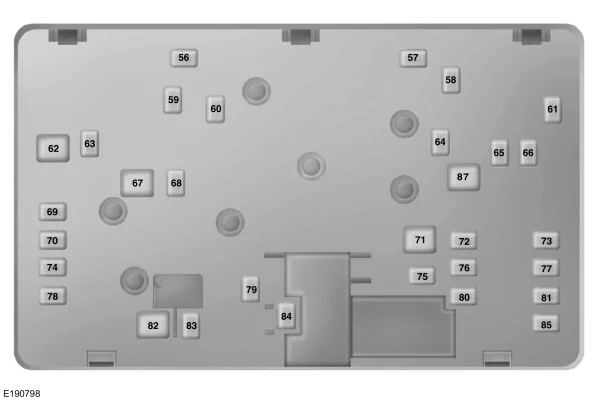

Sicherungskasten – Unterseite
| Nr. | Amp [A] | Beschreibung |
| 56 | 20 * | Scheinwerferwaschanlage |
| 57 | 20 * | Dieselverdampfer |
| 58 | 30 * | Kraftstoffpumpenversorgung |
| 59 | 40 ** | Elektronischer Lüfter 600W 3 |
| 60 | 40 ** | Elektronischer Lüfter 600 W 1 |
| 61 | 40 * | Frontscheibenenteisung
linke Seite. |
| 62 | 50 ** | Karosseriesteuermodul 1 |
| 63 | 25 * | Elektronischer Lüfter 600W 2 |
| 64 | 30 * | Zusatzheizung # 3 |
| 65 | 20 * | Beheizter Vordersitz |
| 66 | 40 * | Frontscheibenenteisung
rechte Seite. |
| 67 | 50 ** | Karosseriesteuermodul 2 |
| 68 | 40 * | Beheizte Heckscheibe |
| 69 | 30 * | Ventile des Antiblockiersystems |
| 70 | 30 * | Beifahrersitz |
| 71 | 60 ** | Zusatzheizung # 2 |
| 72 | 30 * | Elektrisch betätigte Rücksitze.
gesteuert. |
| 73 | 20 * | Beheizter Rücksitz |
| 74 | 30 * | Fahrersitzmodul |
| 75 | 30 * | Zusatzheizung # 1 |
| 76 | 20 * | Getriebeölpumpe |
| 77 | 30 * | Sitzmodul mit Klimaanlage |
| 78 | 40 * | Anhängerzugmodul |
| 79 | 40 * | Lüftermotor |
| 80 | 40 * | Kofferraummodul |
| 81 | 40 * | Wechselrichter 220 V. |
| 82 | 60 ** | Pumpe des Antiblockiersystems |
| 83 | 25 * | Wischermotor Nr. 1 |
| 84 | 30 * | Zündspule des Motors |
| 85 | 20 * | Kraftstoffheizung |
| 86 | – | Nicht verwendet |
| 87 | 50 ** | Zusatzlüftermotor |
|
* Sicherung Typ M.
* Sicherung Typ J.
|
||

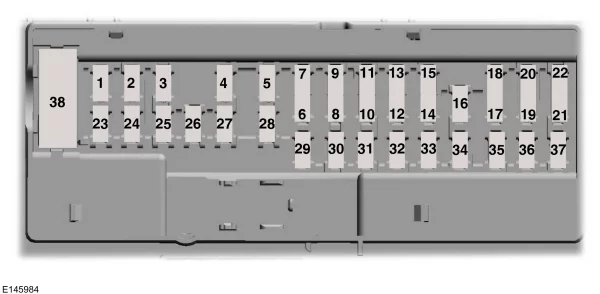

Sicherungskasten im Fahrgastraum
| Nummer | Amp [A] | Beschreibung |
| 1 | 10 * | Beleuchtung
(Ambiente, Van, Vakuum, Kuppel, Aufzug). |
| 2 | 7,5 * | Sitze mit Memory;
Lendenwirbelstütze; Elektrischer Spiegel. |
| 3 | 20 * | Fahrertür entriegeln |
| 4 | 5 * | Elektronischer Schalter nicht original
für Anhängerbremse |
| 5 | 20 * | Zündschlüssel;
Zündschalter per Knopfdruck. |
| 6 | 10 ** | Spule des beheizten Sitzrelais. |
| 7 | 10 ** | Nicht verwendet (Reserve) |
| 8 | 10 ** | Nicht verwendet (Reserve) |
| 9 | 10 ** | Nicht verwendet (Reserve) |
| 10 | 5 ** | Tastatur;
Modul des elektrischen Tors. |
| 11 | 5 ** | Nicht verwendet |
| 12 | 7,5 ** | Klimasteuerung |
| 13 | 7,5 ** | Lenksäulenverriegelung;
Logik des Datenbusses. |
| 14 | 10 ** | Nicht verwendet (Reserve) |
| 15 | 10 ** | Datenbusmodul |
| 16 | 15 * | Kindersicherung;
Öffnung der Heckklappe. |
| 17 | 5 ** | Nicht verwendet (Reserve) |
| 18 | 5 ** | Zündung.
Taste zum Stoppen des Starts. |
| 19 | 7,5 ** | Anzeige für Airbag-Deaktivierung
für Beifahrer; Anzeige für Getriebefluss. |
| 20 | 7,5 ** | Nicht verwendet (Reserve) |
| 21 | 5 ** | Feuchtigkeits- und Temperatursensor
im Auto; Toter-Winkel-Informationssystem; Rückfahrkamera; Adaptiver Tempomat. |
| 22 | 5 ** | Beifahrerklassifizierungssensor |
| 23 | 10 * | Zubehör mit Verzögerung
(Logik des Leistungswechselrichters, Logik des Schiebedachs) |
| 24 | 20 * | Zentralverriegelung |
| 25 | 30 * | Fahrertür (Fenster, Spiegel) |
| 26 | 30 * | Beifahrertür vorne (Fenster, Spiegel) |
| 27 | 30 * | Schiebedach |
| 28 | 20 * | Verstärker |
| 29 | 30 * | Fenster der hinteren Tür auf der Fahrerseite |
| 30 | 30 * | Fenster der hinteren Tür auf der Beifahrerseite |
| 31 | 15 * | Nicht verwendet (Reserve) |
| 32 | 10 * | Globales Positionierungsmodul;
Sprachsteuerung; Infotainment-Display; Radioempfänger. |
| 33 | 20 * | Radio |
| 34 | 30 * | Startbus
(Sicherung # 19, 20, 21, 22, 35, 36, 37, automatischer Schalter). |
| 35 | 5 * | Grenzsteuermodul |
| 36 | 15 * | Spiegel mit automatischer Abblendfunktion
; Beheizter Sitz; Allradantrieb. |
| 37 | 15 * | Stromversorgung der Logik des Spannungsstabilisierungsmoduls |
| 38 | 30 | Nicht verwendet (Reserve) |
|
* Mikro-Sicherung.
** Doppelte Mikro-Sicherung.
|
||
