Ford Focus (1999-2018) – Sicherungskasten
Ford Focus (1999-2007) – Sicherungsbelegung
Herstellungsjahr: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Die Sicherungen des Zigarettenanzünders (Steckdosen) im Ford Focus sind die Sicherungen Nr. 39 (falls vorhanden) und Nr. 46 (2000-2001) oder Nr. 47 (ab 2002) im Sicherungskasten des Armaturenbretts.
Inhaltsverzeichnis
Position des Sicherungskastens
Fahrgastraum
Der Sicherungskasten befindet sich unter und links vom Lenkrad, in der Nähe des Bremspedals (hinter einer Abdeckung).
Motorraum
Der Stromverteilerkasten befindet sich im Motorraum.
Sicherungspläne
2000, 2001
Fahrgastraum

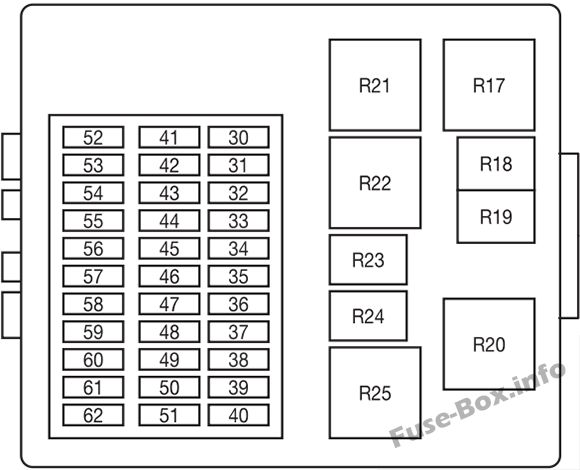

Sicherungsbelegung im Fahrgastraum (2000, 2001)
| Nr. | Ampere-Wert | Beschreibung |
|---|---|---|
| Nr. | Ampere-Wert | Beschreibung |
| 30 | 7,5 | ABS |
| 31 | 15 | Radio |
| 32 | 10 | Lichtschalter |
| 33 | 15 | Warnblinkanlage |
| 34 | 20 | Hupe |
| 35 | 7,5 | Innenbeleuchtung, elektrische Spiegel |
| 36 | 7,5 | Zentrale Uhr, elektronische Module |
| 37 | — | Nicht verwendet |
| 38 | — | Nicht verwendet |
| 39 | 10 | Rückfahrscheinwerfer |
| 40 | — | Nicht verwendet |
| 41 | — | Nicht verwendet |
| 42 | — | Nicht verwendet |
| 43 | 15 | Heckscheibenwischer |
| 44 | 20 | Nebelscheinwerfer |
| 45 | — | Nicht verwendet |
| 46 | 15 | Zigarettenanzünder |
| 47 | 7,5 | Seitenlichter (links) |
| 48 | 7,5 | Seitenlichter (rechts) |
| 49 | 25 | Heckscheibenheizung |
| 50 | 7,5 | Radio, zentrale Uhr |
| 51 | — | Nicht verwendet |
| Nr. | Ampere-Wert | Beschreibung |
|---|---|---|
| 52 | — | Nicht verwendet |
| 53 | 10 | Rückfahrscheinwerfer |
| 54 | 15 | Bremslichter |
| 55 | 20 | Frontscheibenwischer |
| 56 | 25 | Elektrische Fensterheber vorne |
| 57 | 25 | Elektrische Fensterheber hinten |
| 58 | 7,5 | Klimaanlage, Umluft |
| 59 | 7,5 | Elektronische Module, Armaturenbrett |
| 60 | 7,5 | Airbag-Modul |
| 61 | 7,5 | Lichtschalter |
| 62 | — | Nicht verwendet |
| 63 | 20 | Stromblockierung (GEM) |
| Relais: | ||
| 17 | Starten | |
| 18 | Heckscheibenwischer mit Intervall (kann an Relais 19 angeschlossen werden) | |
| 19 | Frontscheibenwischer mit Intervall (kann an Relais 18 angeschlossen werden) | |
| 20 | Nicht verwendet | |
| 21 | Nicht verwendet | |
| 22 | Nicht verwendet | |
| 23 | Hupe | |
| 24 | Batteriesparprogramm | |
| 25 | Heckscheibenheizung |
2002
Fahrgastraum
Sicherungsbelegung im Fahrgastraum (2002)
| Nr. | Ampere-Wert | Beschreibung |
|---|---|---|
| Nr. | Ampere-Wert | Beschreibung |
| 30 | 10 | Lichtschalter |
| 31 | 15 | Radio |
| 32 | 15 | Blinker, Warnblinkanlage |
| 33 | 20 | Hupe, elektrischer Sitz |
| 34 | 20 | Elektrisches Dach |
| 35 | 7,5 | Innenbeleuchtung, elektrische Spiegel |
| 36 | 7,5 | Elektronische Module, Armaturenbrett |
| 37 | — | Nicht verwendet |
| 38 | — | Nicht verwendet |
| 39 | 15 | Hinterer Stromanschluss |
| 40 | 10 | Rückfahrscheinwerfer (Automatikgetriebe) |
| 41 | 7,5 | Radio (Zubehör) |
| 42 | 15 | Bremslichter |
| 43 | 15 | Heckscheibenwischer |
| 44 | 20 | Nebelscheinwerfer |
| 45 | 7,5 | Umluft, Klimaanlage |
| 46 | 7,5 | ABS |
| 47 | 20 | Zigarettenanzünder, vorderer Stromanschluss |
| 48 | 10 | Datenanschluss |
| 49 | 25 | Heckscheibenheizung |
| 50 | 7,5 | Beheizbare Spiegel |
| 51 | — | Nicht verwendet |
| Nr. | Ampere-Wert | Beschreibung |
|---|---|---|
| 52 | 15 | Beheizbare Vordersitze |
| 53 | 10 | Rückfahrscheinwerfer (Schaltgetriebe) |
| 54 | 25 | Elektrische Fensterheber hinten |
| 55 | 25 | Elektrische Fensterheber vorne |
| 56 | 7,5 | Klimaanlage, Umluft |
| 57 | 7,5 | Elektronische Module, Armaturenbrett |
| 58 | 7,5 | Airbag-Modul |
| 59 | 7,5 | Lichtschalter |
| 60 | 7,5 | Elektronische Module, Armaturenbrett |
| 61 | 7,5 | Airbag-Modul |
| 62 | 7,5 | Kennzeichenbeleuchtung |
| 63 | 20 | Stromblockierung (GEM) |
| Relais: | ||
| 17 | Starten | |
| 18 | Heckscheibenwischer mit Intervall (kann an Relais 19 angeschlossen werden) | |
| 19 | Frontscheibenwischer mit Intervall (kann an Relais 18 angeschlossen werden) | |
| 20 | Nicht verwendet | |
| 21 | Nicht verwendet | |
| 22 | Nicht verwendet | |
| 23 | Hupe | |
| 24 | Batteriesparprogramm | |
| 25 | Heckscheibenheizung |
2002
Fahrgastraum
Sicherungsbelegung im Fahrgastraum (2002)
| Nr. | Ampere-Wert | Beschreibung |
|---|---|---|
| Nr. | Ampere-Wert | Beschreibung |
| 30 | 10 | Lichtschalter |
| 31 | 15 | Radio |
| 32 | 15 | Blinker, Warnblinkanlage |
| 33 | 20 | Hupe, elektrischer Sitz |
| 34 | 20 | Elektrisches Dach |
| 35 | 7,5 | Innenbeleuchtung, elektrische Spiegel |
| 36 | 7,5 | Elektronische Module, Armaturenbrett |
| 37 | — | Nicht verwendet |
| 38 | — | Nicht verwendet |
| 39 | 15 | Hinterer Stromanschluss |
| 40 | 10 | Rückfahrscheinwerfer (Automatikgetriebe) |
| 41 | 7,5 | Radio (Zubehör) |
| 42 | 15 | Bremslichter |
| 43 | 15 | Heckscheibenwischer |
| 44 | 20 | Nebelscheinwerfer |
| 45 | 7,5 | Umluft, Klimaanlage |
| 46 | 7,5 | ABS |
| 47 | 20 | Zigarettenanzünder, vorderer Stromanschluss |
| 48 | 10 | Datenanschluss |
| 49 | 25 | Heckscheibenheizung |
| 50 | 7,5 | Beheizbare Spiegel |
| 51 | — | Nicht verwendet |
| Nr. | Verstärkerbewertung | Beschreibung |
|---|---|---|
| 52 | 15 | Beheizte Vordersitze |
| 53 | 10 | Rückfahrlichter (Schaltgetriebe) |
| 54 | 25 | Elektrische Heckscheiben |
| 55 | 25 | Elektrische Frontscheiben |
| 56 | 7,5 | Klimaanlage, Luftumwälzung |
| 57 | 7,5 | Elektronische Module, Armaturenbrett |
| 58 | 7,5 | Airbag-Modul |
| 59 | 7,5 | Lichtschalter |
| 60 | 7,5 | Elektronische Module, Armaturenbrett |
| 61 | 7,5 | Airbag-Modul |
| 62 | 7,5 | Kennzeichenbeleuchtung |
| 63 | 20 | Stromblockierung (GEM) |
| Relais: | ||
| 17 | Starten | |
| 18 | Heckscheibenwischer mit Intervallschaltung (kann an Relais 19 angeschlossen werden) | |
| 19 | Frontscheibenwischer mit Intervallschaltung (kann an Relais 18 angeschlossen werden) | |
| 20 | Nicht verwendet | |
| 21 | Nicht verwendet | |
| 22 | Nicht verwendet | |
| 23 | Hupe | |
| 24 | Batteriesparprogramm | |
| 25 | Heckscheibenheizung |
Ford Focus Electric (2015-2016) – Sicherungskastenbelegung
Baujahr: 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Focus Electric (2015-2016) ist die Sicherung F61 im Sicherungskasten im Innenraum.
Vorsicherungskasten
| Nr | Amp [A] | Beschreibung |
| F1 | 80 | Elektronische Lenkunterstützung |
| F2 | 150 | 12-V-Batterieladung. |
| F3 | 100 | Sicherungskasten der Stromverteilung |
| F4 | 50 | Karosseriesteuergerät (Stromversorgung) |
| F5 | 70 | Hochspannungsbatterie-Kühlelement, erstes und zweites |
| F6 | 70 | Sicherungskasten im Fahrgastraum |
| F7 | – | Nicht verwendet |
| F8 | 50 | Lüftermotor der Elektromotorkühlung |
| F9 | 50 | Karosseriesteuergerät (Stromversorgung) |
| F10 | 40 | Drittes Hochspannungsbatterie-Kühlmittel-Element. |
Sicherungskasten im Motorraum des Elektrofahrzeugs
| Nummer | Amp [A] | Beschreibung |
| F7 | 40 ** | Antiblockiersystem; Elektronisches Stabilitätsprogramm. |
| F8 | 30 ** | Elektronisches Stabilitätsprogramm |
| F9 | – | Nicht verwendet |
| F10 | 40 ** | Lüftermotor |
| F11 | 40 ** | Vakuumpumpe |
| F12 | 40 ** | Relais der Elektromotorsteuerung |
| F13 | 40 ** | Batterieladesteuergerät |
| F14 | 40 ** | Kühlmittelheizung eins |
| F15 | 30 ** | Karosseriesteuergerät |
| F16 | 40 ** | Kühlmittelheizung zwei |
| F17 | – | Nicht verwendet |
| F18 | 20 ** | Scheibenwischer |
| F19 | 5 * | Antiblockiersystem; Elektronisches Stabilitätsprogramm. |
| F20 | 15 * | Hupe |
| F21 | 5 * | Bremslichtschalter |
| F22 | 15 * | Batterieüberwachungssystem |
| F23 | 5 * | Relaiswicklungen |
| F24 | 5 * | Beleuchtungssteuerung |
| F25 | – | Nicht verwendet |
| F26 | 10 * | Traktionskontrollmodul |
| F27 | 15 | Ladeanschluss-Lichtring |
| F28 | 5 * | Vakuumpumpenüberwachung |
| F29 | – | Nicht verwendet |
| F30 | 5 * | Getriebesteuergerät |
| F31 | 10 | Datenverbindungsstecker |
| F32 | 10 | Kühlmittelventil; Klimaanlagen-Magnetventil; Kühlaggregat-Magnetventil. |
| F33 | 10 | Traktionskontrollmodul |
| F34 | 15 | Hochspannungsbatterie |
| F35 | – | Nicht verwendet |
| F36 | 20 * | Kühlmittelpumpe |
| F37 | 5 * | Fahrzeug-Warnton für Fußgänger |
| F38 | 15 | Traktionskontrollmodul |
| F39 | 5 | Scheinwerfereinstellung |
| F40 | 5 | Elektronische Lenkunterstützung |
| F41 | 20 | Karosseriesteuergerät |
| F42 | – | Nicht verwendet |
| F43 | 15 | Scheinwerfereinstellung; Adaptives Frontlicht. |
| F44 | – | Nicht verwendet |
| F45 | – | Nicht verwendet |
| F46 | – | Nicht verwendet |
| F47 | – | Nicht verwendet |
| F48 | 5 * | Mechanische Relaisspulensicherung |
| * Minisicherungen ** Patronensicherungen | ||
Sicherungskasten im Innenraum
| Nummer | Amp [A] | Beschreibung |
| F56 | – | Nicht verwendet |
| F57 | – | Nicht verwendet |
| F58 | – | Nicht verwendet |
| F59 | 5 | Passiver Diebstahlschutz-Transceiver |
| F60 | 10 | Innenbeleuchtung; Fahrertürschalter-Set; Handschuhfachlampe; Ambientebeleuchtung. |
| F61 | 20 | Zigarettenanzünder; Zusätzliche Stromanschlüsse hinten. |
| F62 | 5 | Regensensor; Feuchtigkeitssensor; Rückspiegel mit automatischer Abblendfunktion. |
| F63 | – | Nicht verwendet |
| F64 | – | Nicht verwendet |
| F65 | 10 | Kofferraumöffnung |
| F66 | 20 | Fahrertürverriegelung; Doppelverriegelung. |
| F67 | 10 | Frontdisplay-Schnittstellenmodul; Globales Positionierungssystem-Modul; Bluetooth-Telefonkonnektivität und Sprachsteuerung; SYNC-Modul. |
| F68 | 15 | Elektrische Lenksäulenverriegelung |
| F69 | 5 | Blinkerset |
| F70 | 20 | Zentralverriegelung |
| F71 | 10 | Klimaanlage |
| F72 | 7,5 | Steuergerät |
| F73 | 7,5 | Batteriebetriebenes Sprachsignal (Warnsystem); On-Board-Diagnosesystem. |
| F74 | 15 | Scheinwerfer |
| F75 | – | Nicht verwendet |
| F76 | 10 | Rückfahrlicht |
| F77 | 20 | Scheibenwaschpumpe |
| F78 | 5 | Zündung; Zündschalter. |
| F79 | 15 | Audioeinheit; Warnblinkschalter; Türverriegelungsschalter. |
| F80 | – | Nicht verwendet |
| F81 | 5 | Innenraumbewegungssensor; Funkfrequenzempfänger. |
| F82 | 20 | Scheibenwaschpumpe |
| F83 | 20 | Zentralverriegelung |
| F84 | 20 | Fahrertürentriegelung. Doppelte Erdung |
| F85 | 7,5 | Klimaanlage; Beifahrerairbag-Schalter; Sitzheizungsschalter; Zusatzheizung. |
| F86 | 10 | Rückhaltesystem-Steuergerät; Beifahrerairbag-Deaktivierungsschalter. |
| F87 | – | Nicht verwendet |
| F88 | – | Nicht verwendet |
| F89 | – | Nicht verwendet |
Sicherungskasten im Kofferraum
| Nr. | Amp [A] | Beschreibung |
| F1 | 5 * | Telematik-Steuergerät |
| F2 | – | Nicht verwendet |
| F3 | 5 * | Schlüssellose Fahrzeugtürgriffe |
| F4 | 25 * | Fahrertürbetätigung vorne links |
| F5 | 25 * | Fahrertürbetätigung vorne rechts |
| F6 | 25 * | Fahrertürbetätigung hinten links |
| F7 | 25 * | Fahrertürbetätigung hinten rechts |
| F8 | 10 * | Diebstahlwarnanlage |
| F9 | 25 * | Fahrersitz |
| F10 | 25 * | Beheizte Heckscheibe |
| F11 | 5 * | Elektronisches Batteriemanagementmodul |
| F12 | – | Nicht verwendet |
| F13 | – | Nicht verwendet |
| F14 | – | Nicht verwendet |
| F15 | – | Nicht verwendet |
| F 16 | – | Nicht verwendet |
| F17 | – | Nicht verwendet |
| F18 | – | Nicht verwendet |
| F19 | – | Nicht verwendet |
| F20 | – | Nicht verwendet |
| F21 | – | Nicht verwendet |
| F22 | – | Nicht verwendet |
| F23 | – | Nicht verwendet |
| F24 | 30 ** | Beheizte Windschutzscheibe |
| F25 | 20 ** | Zusätzliche Stromanschlüsse im Kofferraum |
| F26 | – | Nicht verwendet |
| F27 | – | Nicht verwendet |
| F28 | 40 ** | Anhängerzugmodul |
| F29 | 5 * | Toter-Winkel-Monitor; Spurhalteassistent; Aktive Stadt; Rückfahrkamera. |
| F30 | 5 * | Parkassistenzmodul. |
| F31 | – | Nicht verwendet |
| F32 | – | Nicht verwendet |
| F33 | 15 * | Heckscheibenwischerrelais |
| F34 | 15 | Beheizter Fahrersitz |
| F35 | 15 | Beheizter Beifahrersitz |
| F36 | – | Nicht verwendet |
| F37 | – | Nicht verwendet |
| F38 | – | Nicht verwendet |
| F39 | – | Nicht verwendet |
| F40 | – | Nicht verwendet |
| F41 | – | Nicht verwendet |
| F42 | – | Nicht verwendet |
| F43 | – | Nicht verwendet |
| F44 | – | Nicht verwendet |
| F45 | – | Nicht verwendet |
| F46 | – | Nicht verwendet |
| * Minisicherungen ** Patronensicherungen | ||
Über Ford Focus (1999-2018)
Der Ford Focus, der von 1999 bis 2018 hergestellt wurde, ist ein beliebtes Kompaktfahrzeug, das sich aufgrund seiner Zuverlässigkeit und Vielseitigkeit großer Beliebtheit erfreute. Dieses Modell war in verschiedenen Karosserievarianten erhältlich, darunter Schrägheck, Limousine und Kombi, was den Kunden die Wahl nach ihren Bedürfnissen ermöglichte. Der Ford Focus bot eine breite Palette von Motoroptionen, von sparsamen Benzinmotoren bis hin zu leistungsstarken Dieselvarianten, was ihn zu einer idealen Wahl für verschiedene Fahrer machte. Im Laufe der Jahre wurden auch Technologie und Sicherheitsmerkmale verbessert, was seine Attraktivität auf dem Markt erhöhte.
Sicherungskastenbelegung Ford Focus
Diese Seite zeigt die Sicherungskastenbelegung für den Ford Focus, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett oder im Motorraum. Unsere Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Die Sicherungskastenbelegung hilft Ihnen, die richtigen Sicherungen zu identifizieren und sicherzustellen, dass alle elektrischen Komponenten Ihres Ford Focus ordnungsgemäß funktionieren.
