Chrysler PT Cruiser (2001-2010) – Sicherungskasten
In diesem Artikel finden Sie die Sicherungskasten-Diagramme des Chrysler PT Cruiser (2001–2010), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Chrysler PT Cruiser (2001-2010) – Sicherungsbelegungsplan
Baujahr: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Die Sicherungen der Zigarettenanzündersteckdose (Steckdosen) im Chrysler PT Cruiser sind die Sicherung Nr. 19 (2004-2005) oder die Sicherungen Nr. 11 und 16 (2006-2010) in der Sicherungsbelegung des Motorraums.
Die Belegung enthält Patronensicherungen und Mini-Sicherungen. Die Beschreibung jeder Sicherung und Komponente kann auf der Innenseite der Motorabdeckung sichtbar sein.
Sicherungsbelegung im Innenraum
Die Sicherungszugangstafel befindet sich auf der linken Seite des Armaturenbretts neben der Lenksäule. Ein Etikett zur Identifizierung der Komponenten und Schaltkreise befindet sich auf der Innenseite der Abdeckung.
| Nummer |
Ampere [A] |
Beschreibung |
| 1 | 10 | 01:
Schlüsselloses Fernzugriffsmodul (Radio, Armaturenbrett, Türschloss-Schalter, Rücklicht/Bremse, Spiegel-Stromschalter, linkes/rechtes Lavalier-Modul, Frontlicht/Blinker, Multifunktionsschalter, Rücklicht-Blinker, Kennzeichenbeleuchtung) |
| 25 | ‘?:
Scheinwerferschalter; Scheinwerferrelais; Schlüsselloses Fernzugriffsmodul; Armaturenbrett; Sicherung (Kabine): „8“, „19“, „20“; Sicherung (Motorraum): „16“ |
|
| 2 | 15 | Frontscheinwerferschalter
(Armaturenbrett, Türverriegelungsschalter, Positionslicht, Frontlicht/Blinker, Rücklicht/Bremse, Kennzeichenbeleuchtung, schlüsselloses Fernzugriffsmodul, Spiegel-Stromschalter) |
| 3 | 20 | Schlüsselloses Fernzugriffsmodul
(Radio, Armaturenbrett, Türschloss-Schalter, Rücklicht/Bremse, Spiegel-Stromschalter, linkes/rechtes Lavalier-Modul, Frontlicht/Blinker, Multifunktionsschalter, Rücklicht-Blinker, Kennzeichenbeleuchtung) |
| 4 | 20 | ’01:
Schalter für beheizten Fahrersitz; Modul für beheizten Fahrersitz. |
| 20 | ‘?:
Sitzverstellschalter |
|
| 5 | 10 | Insassenrückhaltesystem-Steuerung
(Airbag-Steuermodul) |
| 6 | 10 | Vordersitzrelais;
Rückfahrlichtschalter (Schaltgetriebe); Getriebeflusssensor (Automatikgetriebe); Heckscheibenentfeuchter-Schalter. |
| 7 | 25 | Lüftermotor |
| 8 | 15 | 01:
Scheinwerferschalter (Armaturenbrett, Nebelscheinwerfer vorne); Scheinwerferrelais (linker und rechter Fernlichtscheinwerfer). |
| 15 | ‘?:
Scheinwerferschalter (Armaturenbrett, Nebelscheinwerfer vorne) |
|
| 9 | 10 | Insassenrückhaltesystem-Steuerung
(Airbag-Steuermodul); Airbag-Steuermodul links und rechts. |
| 10 | 10 | Armaturenbrett;
Schlüsselloses Fernzugriffsmodul; Sentry-Schlüssel-Wegfahrsperrenmodul. |
| 11 | 10 | Getriebesteuerungsmodul (Benzin);
Kraftstoffpumpenrelais (Benzin); ABS; Motorsteuerungsmodul (Diesel); EVAP/Belüftungsmagnet (1,6 l);. Vergaser-Ansaugdruckmagnet (2,4 l Turbo). |
| 12 | 10 | Lecksuchpumpe;
Klimakompressorkupplungsrelais; Kühlerlüfterrelais (hohe Geschwindigkeit) (außer 2,4 l Turbo); Kühlerlüfterrelais (niedrige Geschwindigkeit) (außer 2,4 l Turbo); Bremsgetriebe-Verriegelungsmagnet (Automatikgetriebe); Getriebesteuerungsmodul (Automatikgetriebe). |
| 13 | 10 | ’01:
Radio. |
| 10 | ‘?:
Deckenleuchte; Einbruchsensor; Dachkonsolenmodul; Umgebungslicht links und rechts; Kofferraumbeleuchtung; Armaturenbrett; Wegfahrsperrenmodul; Spiegel-Stromschalter; Schlüsselloses Fernzugriffsmodul. |
|
| 14 | 20 | ’01:
Schiebedachmodul; Dachkonsolenmodul. |
| 20 | ‘?:
Radio; Leseleuchten; Schiebedachmodul; Dachkonsolenmodul; Antenne; Rückspiegel; Freisprechmodul; Satellitenradio. |
|
| 20 | Cabrio:
Radio; Kompass-/Temperaturspiegelmodul; Fahrer- und Beifahrerfenstersteuerungsmodul. |
|
| 15 | 20 | Frontscheibenwischermotor;
Heckscheibenwischerschalter; Heckscheibenwischermotor; Multifunktionsschalter; Frontscheibenwischer- und Waschanlagenschalter. |
| 16 | 10 | ‘?:
Autostick-Schalter; Getriebesteuerungsmodul; Armaturenbrett. |
| 17 | 20 | ’01:
Schalter für beheizten Beifahrersitz; Modul für beheizten Beifahrersitz. |
| 15 | ‘?:
Relais für beheizten Sitz (Schalter für beheizten Fahrer-/Beifahrersitz, Modul für beheizten Sitz) |
|
| 18 | 10 | Beheizter Spiegel |
| 19 | 10 | Rechter Fernlichtscheinwerfer |
| 20 | 10 | Linker Fernlichtscheinwerfer;
Scheinwerfer-Nivellierschalter; Linkes/rechtes Lavalier-Modul. |
| Schutzschalter | ||
| CB1 | 25 | ’01:
Scheinwerferschalter. |
| CB2 | 20 | Fensterheberschalter vorne |
| 20 | Cabrio:
Fahrer- und Beifahrerfenstersteuerungsmodul. |
|
| Relais | ||
| R1 | LHD: R
Scheinwerfer |
|
| RHD:
Beheizter Sitz. |
||
| R2 | LHD:
Beheizter Sitz. |
|
| RHD:
Scheinwerfer. |
||
| R3 | – | |
Sicherungsplan im Motorraum
Der Sicherungsplan befindet sich im Motorraum; neben dem Luftfilter.

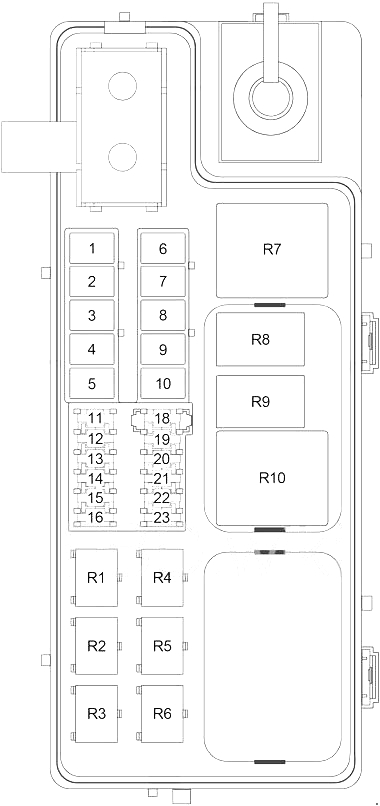

Benzin:

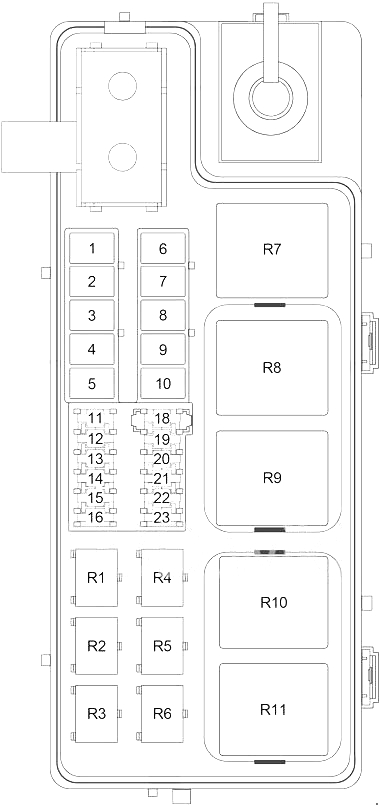

Diesel:
| Nummer |
Ampere [A] |
Beschreibung |
| 1 | 30 | Anlasserrelais;
Zündschalter (Getriebesteuerungsmodul, Antriebsstrangsteuerungsmodul (Benzin); Motorsteuerungsmodul (Diesel); Sicherung (Kabine): „9“, „10“, „11“, „12“, „13“, „14“, „15“, „16“) |
| 2 | 40 | ABS |
| 3 | 40 | Zündschalter (Sicherung (Kabine): „5“, „6“, „7“, „CB2“) |
| 4 | 40 | 01:
Relais für beheizten Sitz (Sicherung (Kabine): „4“, „17“) |
| 20 | Diesel (‘?):
Relais für beheizten Sitz (Sicherung (Kabine): „4“, „17“) |
|
| 30 | Benzin (‘?):
Relais für beheizten Sitz (Sicherung (Kabine): „4“, „17“) |
|
| 5 | 40 | außer 2.4 Turbo:
Kühlerlüfterrelais (hohe Geschwindigkeit); Kühlerlüfterrelais (niedrige Geschwindigkeit). |
| 40 | 2.4 Turbo:
Kühlerlüfterrelais (niedrige Geschwindigkeit). |
|
| 6 | 20 | ’01:
Sitzverstellschalter. |
| 50 | 2.4 Turbo: v
Kühlerlüfter (hohe Geschwindigkeit) – Relais. |
|
| 7 | 20 | ’01:
ABS. |
| 30 | ‘?:
ABS. |
|
| 8 | 40 | Heckscheibenentfeuchter, (Sicherung (Kabine): „18“) |
| 9 | 40 | Diesel (‘?):
Kabinenheizungsrelais Nr. 1. |
| 10 | 40 | Sicherung (Kabine): „1“, „2“, „3“, „CB1“ |
| 11 | 10 | Klimakompressorkupplungsrelais |
| 12 | 15 | Bremslichtschalter;
ABS; Bremslichtlampe; Zentrale obere Bremslichtlampe; Antriebsstrangsteuerungsmodul (Benzin); Motorsteuerungsmodul (Diesel). |
| 13 | 20 | Benzin:
Automatisches Abschaltrelais (Sauerstoffsensor, Generator, Zündspule, Dämpfer, Kraftstoffeinspritzdüse, Überlastmagnet (2,4 Turbo), Kühlerlüftermotor (2,4 Turbo), Kraftstoffpumpenrelais, Datenverbindungsstecker, Antriebsstrangsteuerungsmodul. |
| 20 | Diesel:
Automatisches Abschaltrelais (Kabinenheizungsrelais Nr. 1, Kabinenheizungsrelais Nr. 2, Glühkerzenrelais, Kraftstoffheizungsrelais, Klimakompressorkupplungsrelais, Kühlerlüfterrelais (hohe Geschwindigkeit), Drehmagnet, Drosselklappenmagnet, Kraftstoffpumpenrelais, Kühlerlüfterrelais (niedrige Geschwindigkeit), AGR-Magnet, Generator, Nockenwellenpositionssensor, Luftmassenstromsensor, Kraftstoffdruckmagnet, Datenverbindungsstecker, Motorsteuerungsmodul. |
|
| 14 | 15 | Hupenrelais |
| 15 | 20 | Getriebesteuerungsrelais;
Getriebesteuerungsmodul; Getriebemagnetgruppe/Druckschalter. |
| 16 | 15 | ‘?:
Linker und rechter Fernlichtscheinwerfer |
| 17 | – | |
| 18 | 15 | 01:
Radio; Leseleuchten; Deckenleuchte; Einbruchsensor; Dachkonsolenmodul; Umgebungslicht links und rechts; Kofferraumbeleuchtung; Armaturenbrett; Wegfahrsperrenmodul; Spiegel-Stromschalter; Hupe; Schlüsselloses Fernzugriffsmodul. |
| 20 | ‘?:
Hupe; Radio; Sicherung (Kabine): „13“. |
|
| 19 | 15 | Multifunktionsschalter |
| 20 | 20 | Zündschalter;
Zigarettenanzünder; Stromversorgung vorne; Stromversorgung hinten. |
| 21 | 15 | Diesel (‘?):
Kraftstoffpumpenrelais (PCV-Heizung, Kraftstoffheizungsrelais, Kraftstoffpumpenmodul). |
| 22 | 20 | Scheinwerferschalter
(Nebelscheinwerfer, Armaturenbrett). |
| 23 | – | |
| Relais | ||
| R1 | Hupe | |
| R2 | Kraftstoffpumpe | |
| R3 | Automatisches Abschalten | |
| R4 | Anlassermotor | |
| R5 | Klimakompressorkupplung | |
| R6 | außer 2.4 Turbo:
Kühlerlüfter (hohe Geschwindigkeit). |
|
| R7 | Kühlerlüfter (niedrige Geschwindigkeit) | |
| R8 | Benzin:
Getriebesteuerung |
|
| Diesel:
Kabinenheizung (Nr. 2) |
||
| R9 | Benzin: – | |
| Diesel:
Kabinenheizung (Nr. 1) |
||
| R10 | Benzin: – | |
| Diesel:
Glühkerze; 2.4 Turbo: Kühlerlüfter (hohe Geschwindigkeit) |
||
| R11 | Diesel:
Kraftstoffheizung |
|
