Chrysler Crossfire (2004-2005) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Chrysler Crossfire (2004–2005), erhalten Informationen über die Position der Sicherungspaneele im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungskasten im Motorraum
Die Sicherungen im Motorraum befinden sich unter der Motorhaube, auf der Fahrerseite, zwischen der Hauptbremspumpe und dem linken vorderen Kotflügel.
Um die Abdeckung zu entfernen, drücken Sie gleichzeitig die Laschen an der Vorderseite des Sicherungskastens. Heben Sie dann die Abdeckung von den Laschen ab. Die Abdeckung gleitet von der Oberseite des Sicherungskastens. Um die Abdeckung wieder anzubringen, platzieren Sie die beiden scharnierähnlichen Haken an der Rückseite der Abdeckung unter den Haken des Sicherungskastens. Drücken Sie die Vorderseite der Abdeckung, bis die vorderen Laschen einrasten.
Relais-Steuermodul
Die Sicherungen des Relais-Steuermoduls befinden sich im Modul-Steuerkasten neben der Batterie im Motorraum.
Sicherungskasten im Innenraum
Die Zugangstür befindet sich am Ende des Armaturenbretts auf der Fahrerseite, hinter der Verkleidung.
Verwenden Sie eine Münze oder einen flachen Schraubendreher, um diese Zugangstür zu öffnen und zu schließen.
2004

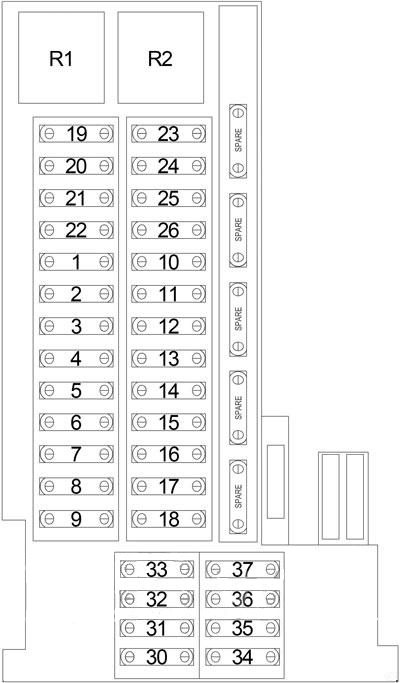

Sicherungskasten im Motorraum
Sicherungsbelegung im Motorraum (2004)
| Steckplatz | Ampere [A] | Beschreibung |
|---|---|---|
| Steckplatz | Ampere [A] | Beschreibung |
| 1 | 5 Amp Beige | Garagentoröffnersignal;
TPM und Sitzheizung. |
| 2 | 5 Amp Beige | Beifahrer-Sicherheitsgurt-Controller;
Beifahrerairbag deaktiviert. |
| 3 | 5 Amp Beige | Anzeige,
Sicherheitsgurtsystem und Sicherheitsanzeige; Beifahrerairbag aus |
| 4 | 30 A Grün | Scheibenwischermotor |
| 5 | 15 A Blau | Radio |
| 6 | 15 A Blau | Außenspiegelverstellung |
| 7 | 5 Amp Beige | Elektronische Getriebesteuerung (Parksperre/Rückwärtsgang).
Fotocromatischer Spiegel und BCM. |
| 8 | 15 A Blau | Radio |
| 9 | 10 A Rot | Willkommensbeleuchtung;
Hupe; Alarm; Heckklappenbeleuchtung; Reifendruckkontrolle. |
| 10 | 5 Amp Beige | Geschwindigkeitsregelung |
| 11 | 15 A Blau | Zündspule 6 Zyl. |
| 12 | 10 A Rot | Beheizte Scheibenwaschdüsen |
| 13 | 10 A Rot | Reserve |
| 14 | 20 A Gelb | Diagnosestecker |
| 15 | 5 Amp Beige | Motorrestwärmenutzung |
| 16 | Reserve |
| Steckplatz | Ampere [A] | Beschreibung |
|---|---|---|
| 17 | Reserve | |
| 18 | Reserve | |
| 19 | 40 A Orange | Fensterstromversorgung |
| 20 | 10 A Rot | Spoiler-Motor |
| 21 | 30 A Grün | Sitzverstellung rechte Seite |
| 22 | 30 A Grün | Sitzverstellung linke Seite |
| 23 | 15 A Blau | Audioverstärker (Verstärker) |
| 24 | 30 A Grün | Sitzheizung |
| 25 | 20 A Gelb | Steuergerät pneumatisches System, Heckscheibenheizung |
| 26 | 20 A Gelb | Zentralverriegelung |
| 30 | Reserve | |
| 31 | 15 A Blau | Zigarettenanzünder;
Lampe im Handschuhfach. |
| 32 | 15 A Blau | Scheibenwischer;
Waschpumpe; Scheinwerferblinker. |
| 33 | 5 Amp Beige | Motorrestwärmenutzung |
| 34 | Reserve | |
| 35 | 15 A Blau | Funkfernbedienung;
Warnleuchten; Blinkerset; Motorrestwärmenutzung. |
| 36 | 30 A Grün | Motorrestwärmenutzung |
| 37 | 5 Amp Beige | Umluft;
Blinkerset; Funkfernbedienung; Motorrestwärmenutzung. |
Relais-Steuermodul
Sicherungsbelegung im Relais-Steuermodul
| Steckplatz | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 15 A Blau | Traktionssystem |
| 2 | 15 A Blau | Motorsteuerung 2 |
| 3 | 15 A Blau | Motorsteuerung 1 |
| 4 | 40 A Orange | Luftpumpe |
| 5 | 15 A Blau | Kraftstoffpumpe |
| 6 | 15 A Blau | Laute Hupe |

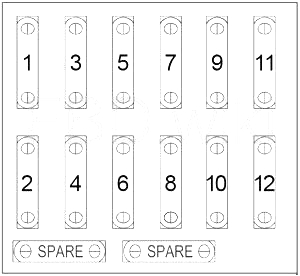

Sicherungskasten im Innenraum
Sicherungsbelegung im Innenraum-Sicherungskasten (2004)
| Steckplatz | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | Ungeteilt | |
| 2 | 15 A Blau | Bremslicht/Geschwindigkeitsregelung |
| 3 | 7,5 A Braun | Rechter Scheinwerfer;
Scheinwerferkontrolle. |
| 4 | 15 A Blau | Rückfahrlicht/Blinker;
Automatische Spiegelverstellung. |
| 5 | 7,5 A Braun | Linker Scheinwerfer |
| 6 | 15 A Blau | Rechter Scheinwerfer |
| 7 | 7,5 A Braun | Rechter Seitenblinker Standlicht/Rücklicht |
| 8 | 15 A Blau | Linker Scheinwerfer |
| 9 | 15 A Blau | Nebelscheinwerfer |
| 10 | 7,5 A Braun | Rückfahrlicht links/Seitenblinker Rücklicht |
| 11 | 7,5 A Braun | Kennzeichen;
Instrumentenbeleuchtung; Symbolbeleuchtung. |
| 12 | 7,5 A Braun | Nebelschlussleuchte (nur europäische Märkte) |
| 13 | Nicht verwendet | |
| 14 | Nicht verwendet |
2005
Sicherungskasten im Motorraum
Sicherungsbelegung im Motorraum (2005)
| Steckplatz | Ampere [A] | Beschreibung |
|---|---|---|
| Steckplatz | Ampere [A] | Beschreibung |
| 1 | 5 Amp Beige | Garagentoröffnersignal, TPM und Sitzheizung |
| 2 | 5 Amp Beige | Beifahrer-Sicherheitsgurt-Controller;
Beifahrerairbag – deaktiviert. |
| 3 | 5 Amp Beige | Sicherheitsgurtanzeige;
Beifahrerairbag-Deaktivierungsanzeige |
| 4 | 7,5 A Braun | Beheizter Spiegel |
| 5 | 15 A Blau | Radio (Coupé) |
| 5 | 20 A Gelb | Dachsteuerungsmodul (Roadster) |
| 6 | 5 Amp Beige | Außenspiegelverstellung (Coupé) |
| 6 | 40 A Orange | Hydraulikeinheit Dach (Roadster) |
| 7 | 5 Amp Beige | Elektronische Getriebesteuerung (Park-/Rückwärtsgangsperre) und BCM |
| 8 | 15 A Blau | Radio |
| 9 | 10 A Rot | Willkommensbeleuchtung;
Hupe; Diebstahlwarnanlage; Kofferraumbeleuchtung; Reifendruckkontrolle. |
| 10 | 5 Amp Beige | Geschwindigkeitsanzeigen |
| 11 | 15 A Blau | Zündspule 6 Zyl. |
| 12 | 10 A Rot | Beheizte Scheibenwaschdüsen |
| 13 | Reserve | |
| 14 | 10 A Rot | Diagnosestecker |
| 15 | 5 Amp Beige | Motorrestwärmenutzung |
| 16 | 30 A Grün | Scheibenwischermotor |
| 17 | 40 A Orange | Elektronisches Stabilitätsprogramm |
| Fach | Ampere [A] | Beschreibung |
|---|---|---|
| 18 | 40 A Orange | Elektronisches Stabilisierungsprogramm |
| 19 | 40 A Orange | Elektrisches Fenster, vorne |
| 20 | 10 A Rot | Spoiler-Motor |
| 21 | 30 A Grün | Sitzverstellung rechte Seite |
| 22 | 30 A Grün | Sitzverstellung linke Seite |
| 23 | 15 A Blau | Audioverstärker (Verstärker) |
| 24 | 30 A Grün | Sitzheizung |
| 25 | 20 A Gelb | Steuergerät pneumatisches System, Heckscheibenheizung |
| 26 | 20 A Gelb | Zentralverriegelung |
| 30 | Reserve (Coupé) | |
| 30 | 15 A Blau | Radio (Roadster) |
| 31 | 15 A Blau | Zigarettenanzünder;
Beleuchtung im Handschuhfach. |
| 32 | 15 A Blau | Scheibenwischer;
Waschpumpe; Scheinwerferblinker. |
| 33 | 5 Amp Beige | Motorrestwärmenutzung |
| 34 | Reserve (Coupé) | |
| 34 | 30 A Grün | Klimaanlage (Roadster) |
| 35 | 15 A Blau | Funkfernbedienung;
Warnleuchten; Blinkerset; Motorrestwärmenutzung. |
| 36 | 30 A Grün | Klimaanlage (Coupé) |
| 36 | 5 Amp Beige | Außenspiegelverstellung (Roadster) |
| 37 | 5 Amp Beige | Umluft;
Blinkerset; Funkfernbedienung; Motorrestwärmenutzung. |
Relais-Steuermodul
Sicherungsbelegung im Relais-Steuermodul
| Steckplatz | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 15 A Blau | Traktionssystem |
| 2 | 15 A Blau | Motorsteuerung 2 |
| 3 | 15 A Blau | Motorsteuerung 1 |
| 4 | 40 A Orange | Luftpumpe |
| 5 | 15 A Blau | Kraftstoffpumpe |
| 6 | 15 A Blau | Lautsprecher |
Sicherungskasten im Innenraum
Sicherungsbelegung im Innenraum-Sicherungskasten (2005)
| Steckplatz | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | Nicht zugewiesen | |
| 2 | 15 A blau | Bremslicht/Geschwindigkeitsregelung |
| 3 | 7,5 A braun | Rechter Scheinwerfer;
Scheinwerfer-Kontrollleuchte. |
| 4 | 15 A blau | Blinker und Rückfahrlicht |
| 5 | 7,5 A braun | Linker Scheinwerfer |
| 6 | 15 A blau | Rechter Scheinwerfer |
| 7 | 7,5 A braun | Rechtes Seiten-/Rücklicht |
| 8 | 15 A blau | Linker Scheinwerfer |
| 9 | 15 A blau | Nebelscheinwerfer |
| 10 | 7,5 A braun | Rückfahrlicht links;
Seitenlicht Rücklicht. |
| 11 | 7,5 A braun | Nummernschild;
Instrumentenbeleuchtung; Symbolbeleuchtung. |
| 12 | 7,5 A braun | Nebelschlussleuchte (nur europäische Märkte) |
| 13 | Nicht verwendet – Ersatzsicherung | |
| 14 | Nicht verwendet – Ersatzsicherung |
