In diesem Artikel finden Sie Diagramme des Sicherungskastens des Chrysler Pacifica (2020–2022), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Chrysler Pacifica – Sicherungskasten-Diagramm
Baujahr: 2020.
SICHERUNGEN UNTER DER MOTORHAUBE

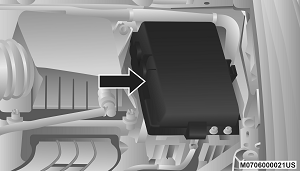

Das Power Distribution Center (PDC) befindet sich im Motorraum in der Nähe der Batterie. Dieses Zentrum enthält Patronensicherungen, Mini-Sicherungen, Mikro-Sicherungen, automatische Schalter und Relais. Das Identifikationsetikett jedes Elements ist auf der Innenseite des Deckels aufgedruckt.
Bevor Sie irgendwelche Arbeiten am PDC durchführen, stellen Sie sicher, dass der Motor ausgeschaltet ist.
Entfernen Sie den Deckel, indem Sie die beiden Verriegelungen an beiden Seiten des PDC-Deckels entriegeln. Vermeiden Sie die Verwendung von Schraubendrehern oder anderen Werkzeugen zum Entfernen des Deckels, da dies zu übermäßiger Krafteinwirkung und Brüchen/Beschädigungen der Komponenten führen könnte.
Sobald Sie mit der Wartung fertig sind, stellen Sie sicher, dass der Deckel mit den beiden Verriegelungen gesichert ist.

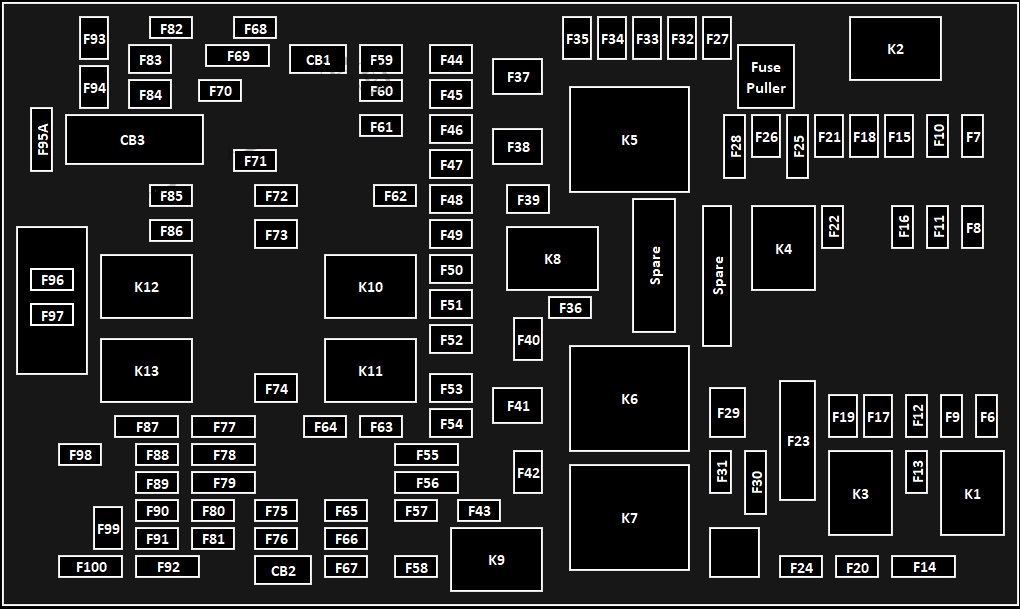

Stromverteilerzentrum
| Ausschnitt |
Patronensicherung |
Messersicherung |
Beschreibung |
| Ausschnitt |
Patronensicherung |
Messersicherung |
Beschreibung |
| F06 |
– |
– |
Nicht verwendet |
| F07 |
– |
25 A Hell |
Zündung/Kraftstoffpumpe |
| F08 |
– |
– |
Nicht verwendet |
| F09 |
– |
25 A Hell |
Verstärker/Aktive Geräuschunterdrückung |
| F10 |
– |
– |
Nicht verwendet |
| F11 |
– |
– |
Nicht verwendet |
| F12 |
– |
5 A Braun |
Batteriesensor (IBS) |
| F13 |
– |
10 A Rot |
ECM (nur ESS) |
| F14 |
– |
10 A Rot |
ECM |
| F15 |
40 A Grün |
– |
CBC-Kanal #3 (Stromversorgungsblöcke) |
| F 16 |
– |
20 A Gelb |
ECM |
| F17 |
30 Amp Rosa |
– |
Anlassermotor |
| F18 |
40 A Grün |
– |
CBC-Kanal #4 (Außenbeleuchtung #1) |
| F19 |
25 A Hell |
– |
Elektromagnet der Rücksitze 2. Reihe LT |
| F20 |
– |
10 A Rot |
Klimakompressorkupplung |
| F21 |
25 A Hell |
– |
Elektromagnet RT der umklappbaren Sitze 2. Reihe |
| F22 |
– |
– |
Nicht verwendet |
| F23 |
– |
– |
Nicht verwendet |
| F24 |
– |
20 A Gelb |
Heckscheibenwischer |
| F25A |
– |
10 A Rot |
LT- und RT-Hecktüröffnungsmodus im Freisprechmodus |
| F25B |
– |
10 A Rot |
Aktive Kühlergrillabdeckung/PWR-Spiegel |
| F26 |
40 A Grün |
– |
HVAC-Gebläsemotor vorne |
| F27 |
25 A Hell |
– |
Schiebetürmodul RR-RT |
| F28A |
– |
10 A Rot |
Diagnosebericht |
| F28B |
– |
10 A Rot |
USB + AUX-Anschluss / USB-Videoanschluss |
| F29 |
– |
– |
Nicht verwendet |
| F30A |
– |
15 A Blau |
Zentrales Medien 1 und 2 |
| F30B |
– |
15 A Blau |
PWR Lendenwirbel SW |
| F31 |
– |
– |
Nicht verwendet |
| F32 |
20 A Blau |
– |
ECM |
| F33 |
30 Amp Rosa |
– |
Power Liftgate Modul |
| F34 |
25 A Hell |
– |
RR-LT Türmodul |
| F35 |
25 A Hell |
– |
Dachsteuerungsmodul |
| F36 |
– |
– |
Nicht verwendet |
| F37 |
40 A Grün |
– |
CBC-Kanal #4 (Außenbeleuchtung #2) |
| F38 |
60 A Gelb |
– |
Staubsauger |
| F39 |
25 A Hell |
– |
HVAC-Gebläsemotor hinten |
| F40 |
– |
– |
Nicht verwendet |
| F41 |
– |
– |
Nicht verwendet |
| F42 |
40 A Grün |
– |
Klappsitzmodul |
| F43 |
– |
20 A Gelb |
| Ausschnitt |
Patronensicherung |
Messersicherung |
Beschreibung |
|
| F56A |
– |
10 A Rot |
HVAC-Steuermodul vorne und hinten / Insassenklassifizierungsmodul (OCM) / Elektronische Lenkradsperre (ESL) |
| F56B |
– |
10 A Rot |
ESP/ESC |
| F57 |
– |
– |
Nicht verwendet |
| F58 |
– |
10 A Rot |
Antriebsstrang-Steuerung/Leistungsübertragungsmodul – falls vorhanden |
| F59 |
30 Amp Rosa |
– |
Am Anhängerhaken – falls vorhanden |
| F60 |
– |
20 A Gelb |
Hintere APO-Last |
| F61 |
– |
20 A Gelb |
Anhängerbremse/Rechtsabbiegen – falls vorhanden |
| F62 |
– |
– |
Nicht verwendet |
| F63 |
– |
20 A Gelb |
Anhängerbremse/Linksabbiegen – falls vorhanden |
| F64 |
– |
15 A Blau |
RT HID-Scheinwerfer |
| F65 |
– |
– |
Nicht verwendet |
| F66 |
– |
15 A Blau |
Instrumententafel (IPC)/SGW |
| F67 |
– |
10 A Rot |
Modul für haptisches Spurhaltefeedback (HALF) / Parktronics-System (PTS) / Fahrerassistenzmodul (DASM) |
| F68 |
– |
– |
Nicht verwendet |
| F69 |
– |
– |
Nicht verwendet |
| F70 |
– |
– |
Nicht verwendet |
| F71 |
– |
20 A Gelb |
Hupe |
| F72 |
– |
10 A Rot |
Beheizte Spiegel – falls vorhanden |
| F73 |
30 Amp Rosa |
– |
Heckscheibenheizung (EBL) |
| F74 |
20 A Blau |
– |
Anhänger-Rückfahrlicht |
| F75 |
– |
5 A Tan |
Dachkonsole / RR ISC |
| F76 |
– |
20 A Gelb |
Uconnect/DCSD/Telematik |
| F77A |
– |
10 A Rot |
RR Entertainment Bildschirm 1 und 2/HUB Media 1 und 2/3. Reihe Nur USB-Laden/2. Reihe Nur USB-Laden/Staubsauger SW/3. Reihe Neigung ST SW/LT und RT Stow N Go SW/LT und RT Schiebetür SW Beleuchtung |
| F77B |
– |
10 A Rot |
Regensensor / Schiebedach / CRVMM |
| F78A |
– |
15 A Blau |
Getriebesteuermodul (TCM) / E-Shifter |
| F78B |
– |
15 A Blau |
Instrumententafel |
| F79 |
– |
10 A Rot |
ICS/HVAC vorne und hinten/SCCM/EPB |
| F80 |
– |
– |
Nicht verwendet |
| F81 |
– |
– |
Nicht verwendet |
| F82 |
– |
– |
Nicht verwendet |
| F83 |
20 A Blau |
– |
TT-Standlichter – falls vorhanden |
| 30 Amp Rosa |
– |
Scheinwerferwaschpumpe – falls vorhanden |
| F84 |
30 Amp Rosa |
– |
Antriebsstrang-Steuerung – falls vorhanden |
| F85 |
– |
20 A Gelb |
Zigarettenanzünder |
| F86 |
– |
– |
Nicht verwendet |
| F87 |
– |
– |
Nicht verwendet |
| F88 |
– |
20 A Gelb |
Beheizte Vordersitze |
| F89 |
– |
20 A Gelb |
Beheizte Rücksitze |
| F90 |
– |
– |
Nicht verwendet |
| F91 |
– |
15 A Blau |
Beheizte Vordersitze/Lenkrad* Eine 30-Ampere-Mini-Sicherung ersetzt einen 25-Ampere-Schalter.
Chrysler Pacifica – Sicherungsplan
Baujahr: 2021.
SICHERUNGEN UNTER DER HAUBE
Das Power Distribution Center (PDC) befindet sich im Motorraum in der Nähe der Batterie. Dieses Zentrum enthält Patronensicherungen, Minibus-Sicherungen, Mikrosicherungen, automatische Schalter und Relais. Das Identifikationsetikett jedes Elements ist auf der Innenseite des Gehäuses aufgedruckt.
Bevor Sie Arbeiten am PDC durchführen, stellen Sie sicher, dass der Motor ausgeschaltet ist.
Entfernen Sie die Abdeckung, indem Sie die beiden Verriegelungen auf beiden Seiten des PDC-Gehäuses entriegeln. Vermeiden Sie die Verwendung von Schraubendrehern oder anderen Werkzeugen zum Entfernen der Abdeckung, da dies zu übermäßiger Krafteinwirkung und Brüchen/Beschädigungen der Komponenten führen könnte.
Stellen Sie nach Abschluss der Wartung sicher, dass die Abdeckung mit den beiden Verriegelungen gesichert ist.
Stromverteilungszentrum
| Ausschnitt |
Patronensicherung |
Messersicherung |
Beschreibung |
| * Falls vorhanden |
| Ausschnitt |
Patronensicherung |
Messersicherung |
Beschreibung |
| * Falls vorhanden |
| F06 |
– |
– |
Nicht verwendet |
| F07 |
– |
25 A Klar |
Zündspule / Kraftstoffeinspritzdüse |
| F08 |
– |
– |
Nicht verwendet |
| F09 |
– |
25 A Klar |
Verstärker / Aktive Geräuschunterdrückung * |
| F10 |
– |
– |
Nicht verwendet |
| F11 |
– |
– |
Nicht verwendet |
| F12 |
– |
5 A Tan |
Batteriesensor (IBS) |
| F13 |
– |
10 A Rot |
SKC (S) * |
| F14 |
– |
10 A Rot |
ECM |
| F15 |
40 A Grün |
– |
CBC / Stromblockierung |
| F 16 |
– |
20 A Gelb |
ECM |
| F17 |
30 Amp Rosa |
– |
Anlassermotor |
| F18 |
40 A Grün |
– |
CBC / AUSSENBELEUCHTUNG |
| F19 |
25 A Klar |
– |
Elektromagnet für Rücksitze 2. Reihe LT * |
| F20 |
– |
10 A Rot |
Klimakompressorkupplung |
| F21 |
25 A Klar |
– |
Elektromagnet RT mit umklappbarem Sitz 2. Reihe * |
| F22 |
– |
– |
Nicht verwendet |
| F23 |
– |
– |
Nicht verwendet |
| F24 |
– |
20 A Gelb |
Heckscheibenwischer |
| F25 |
– |
10 A Rot |
Freisprech-Türmodul / Aktiver Kühlergrill-Aktuator / Pwr-Spiegel / VRM |
| F26 |
40 A Grün |
– |
HVAC-Gebläsemotor vorne |
| F27 |
25 A Klar |
– |
Schiebetürmodul RR-RT * |
| F28 |
– |
10 A Rot |
Diagnoseanschluss / USB+(IP) / USB-Videoanschluss / DVD-Player (Sekundärmarkt) |
| F29 |
– |
– |
Nicht verwendet |
| F30 |
– |
15 A Blau |
Media HUB / Power Lumbare * |
| F31 |
– |
– |
Nicht verwendet |
| F32 |
20 A Blau |
– |
ECM |
| F33 |
30 Amp Rosa |
– |
Power Liftgate Modul * |
| F34 |
25 A Klar |
– |
Hintertürmodul LT * |
| F35 |
25 A Klar |
– |
Schiebedach * |
| F36 |
– |
– |
Nicht verwendet |
| F37 |
40 A Grün |
– |
CBC / Außenbeleuchtung |
| F38 |
60 A Gelb |
– |
Staubsauger * |
| F39 |
25 A Klar |
– |
HVAC-Gebläsemotor hinten |
| F40 |
– |
– |
Nicht verwendet |
| F41 |
– |
– |
Nicht verwendet |
| F42 |
40 A Grün |
– |
Klappsitzmodul * |
| F43 |
– |
20 A Gelb |
Kraftstoffpumpenmotor |
| F44 |
30 Amp Rosa |
– |
CBC / Innenbeleuchtung |
| F45 |
30 Amp Rosa |
– |
Wechselrichter * |
| F46 |
30 Amp Rosa |
– |
Fahrertürmodul |
| F47 |
30 Amp Rosa |
– |
Beifahrertürmodul |
| F48 |
– |
– |
Nicht verwendet |
| F49 |
25 A Klar |
– |
Schiebetürmodul RR-LT * |
| F50 |
25 A Klar |
– |
Hintertürmodul RT * |
| F51 |
30 Amp Rosa |
– |
Frontscheibenwischer |
| F52 |
30 Amp Rosa |
– |
Vakuumpumpe Bremsen |
| F53 |
– |
– |
Nicht verwendet |
| F54 |
40 A Grün |
– |
ESP-ECU und Ventile |
| Steckplatz |
Patronensicherung |
Messersicherung |
Beschreibung |
| * Falls vorhanden |
| F55 |
– |
15 A Blau |
Funkfrequenz-HUB / Schlüsselloses Startsystem (KIN) / ESL / DVD |
| F56 |
– |
10 A Rot |
HVAC-Steuermodul vorne und hinten / Insassenklassifizierungsmodul (OCM) / Elektronische Lenkradsperre (ESL) / ESP / ESC |
| F57 |
– |
– |
Nicht belegt |
| F58 |
– |
10 A Rot |
Antriebsstrang-Steuerung / Leistungsübertragungsmodul * |
| F59 |
30 Amp Rosa |
– |
Anhängerkupplung * |
| F60 |
– |
20 A Gelb |
Hinterer Stromausgang |
| F61 |
– |
20 A Gelb |
Anhängerbremse/Rechtsabbiegen * |
| F62 |
– |
20 A Gelb |
Leistungsübertragungsmodul * |
| F63 |
– |
20 A Gelb |
Anhängerbremse/Linksabbiegen * |
| F64 |
– |
15 A Blau |
RT HID-Scheinwerfer * |
| F65 |
– |
– |
Nicht belegt |
| F66 |
– |
15 A Blau |
Gruppe |
| F67 |
– |
10 A Rot |
Modul für haptisches Spurhaltefeedback (HALF) / Parktronics-System (PTS) / Fahrerassistenzsystem-Modul (DASM) |
| F68 |
– |
– |
Nicht belegt |
| F69 |
– |
– |
Nicht belegt |
| F70 |
– |
– |
Nicht belegt |
| F71 |
– |
20 A Gelb |
Hupe |
| F72 |
– |
10 A Rot |
Beheizter Spiegel * |
| F73 |
30 Amp Rosa |
– |
Heckscheibenwischer |
| F74 |
20 A Blau |
– |
Anhänger-Rückfahrlichter * |
| F75 |
– |
5 A Tan |
Dachkonsole / RR Mittelkonsole |
| F76 |
– |
20 A Gelb |
Uconnect / Mitteldisplay / Telematik |
| F77 |
– |
10 A Rot |
RR Entertainment / Multimedia-Hub / USB (S) / Regensensor / Schiebedach / Rückspiegel / Dach-DVD-Player / INT-Überwachungskamera / Kabellose Ladeplatte |
| F78 |
– |
15 A Blau |
TCM (ZF) / E-Shifter / Cluster |
| F79 |
– |
10 A Rot |
ICS / HVAC / SCCM / EPB SW |
| F80 |
– |
– |
Nicht belegt |
| F81 |
– |
– |
Nicht belegt |
| F82 |
– |
– |
Nicht belegt |
| F83 |
20 A Blau |
– |
TT-Positionslichter * |
| 30 Amp Rosa |
– |
Scheinwerferwaschpumpe * |
| F84 |
30 Amp Rosa |
– |
Antriebsstrang-Steuerung MOD * |
| F85 |
– |
20 A Gelb |
Zigarettenanzünder |
| F86 |
– |
– |
Nicht belegt |
| F87 |
– |
– |
Nicht belegt |
| F88 |
– |
20 A Gelb |
Beheizte Vordersitze * |
| F89 |
– |
20 A Gelb |
Beheizte Rücksitze * |
| F90 |
– |
– |
Nicht belegt |
| F91 |
– |
15 A Blau |
Belüftete Vordersitze / Beheiztes Lenkrad * |
| F92 |
– |
5 A Tan |
Sicherheitsbarriere |
| F93 |
– |
– |
Nicht belegt |
| F94 |
40 A Grün |
– |
ESC-Motorpumpe |
| F95A |
– |
10 A Rot |
USB-Ladeanschluss – ACC RUN |
| F95B |
– |
10 A Rot |
Sicherungsposition wählbar – USB IP (direkt) B+ |
| F96 |
– |
10 A Rot |
Airbag |
| F97 |
– |
10 A Rot |
Airbag |
| F98 |
– |
15 A Blau |
Linker HID-Scheinwerfer * |
| F99 |
30 Amp Rosa |
– |
Anhängerbremsmodul * |
| F100 |
– |
10 A Rot |
Scheinwerferhöhe / RR-Kamera / Toter Winkel / Feuchtigkeitssensor / Innentemperatursensor / Scheinwerfer SW * |
| Automatische Schalter |
| CB1 |
25
Eine 30 A Minibus-Sicherung ersetzt einen 25 A Schalter.
Chrysler Pacifica – Sicherungskastenplan
Baujahr: 2022.
SICHERUNGEN UNTER DER HAUBE
Das Power Distribution Center (PDC) befindet sich im Motorraum in der Nähe der Batterie. Dieses Zentrum enthält Patronensicherungen, Mini-Sicherungen, Mikro-Sicherungen, automatische Schalter und Relais. Das Identifikationsetikett jedes Elements ist auf der Innenseite des Gehäuses aufgedruckt.
Bevor Sie Arbeiten am PDC durchführen, stellen Sie sicher, dass der Motor ausgeschaltet ist.
Entfernen Sie die Abdeckung, indem Sie die beiden Verriegelungen auf beiden Seiten des PDC-Gehäuses entriegeln. Vermeiden Sie die Verwendung von Schraubendrehern oder anderen Werkzeugen zum Entfernen der Abdeckung, da dies zu übermäßiger Krafteinwirkung und Brüchen/Beschädigungen der Komponenten führen könnte.
Stellen Sie nach Abschluss der Wartung sicher, dass die Abdeckung mit den beiden Verriegelungen gesichert ist.
Stromverteilungszentrum
| Ausschnitt |
Patronensicherung |
Messersicherung |
Beschreibung |
| *Falls vorhanden |
| Ausschnitt |
Patronensicherung |
Messersicherung |
Beschreibung |
| *Falls vorhanden |
| F06 |
– |
– |
Nicht verwendet |
| F07 |
– |
25 A Hell |
Zündspule / Kraftstoffeinspritzdüse |
| F08 |
– |
– |
Nicht verwendet |
| F09 |
– |
25 A Hell |
Verstärker / Aktive Geräuschunterdrückung * |
| F10 |
– |
– |
Nicht verwendet |
| F11 |
– |
– |
Nicht verwendet |
| F12 |
– |
5 A Braun |
Batteriesensor (IBS) |
| F13 |
– |
10 A Rot |
SKC (S) * |
| F14 |
– |
10 A Rot |
ECM |
| F15 |
40 A Grün |
– |
CBC / Stromblockierung |
| F 16 |
– |
20 A Gelb |
ECM |
| F17 |
30 Amp Rosa |
– |
Starten |
| F18 |
40 A Grün |
– |
CBC / AUSSENBELEUCHTUNG |
| F19 |
25 A Hell |
– |
Elektromagnet für klappbare Sitze 2. Reihe LT * |
| F20 |
– |
10 A Rot |
Klimakompressorkupplung |
| F21 |
25 A Hell |
– |
Elektromagnet RT mit klappbarem Sitz 2. Reihe * |
| F22 |
– |
– |
Nicht verwendet |
| F23 |
– |
– |
Nicht verwendet |
| F24 |
– |
20 A Gelb |
Heckscheibenwischer |
| F25 |
– |
10 A Rot |
Freisprech-Türmodul / Aktiver Kühlergrill-Aktuator / Pwr-Spiegel / VRM |
| F26 |
40 A Grün |
– |
HVAC-Gebläsemotor vorne |
| F27 |
25 A Hell |
– |
Schiebetürmodul RR-RT * |
| F28 |
– |
10 A Rot |
Diagnoseanschluss / USB+(IP) / USB-Videoanschluss / Dach-DVD-Player (Nachrüstmarkt) |
| F29 |
– |
– |
Nicht verwendet |
| F30 |
– |
15 A Blau |
Media HUB / Lendenwirbelstütze * |
| F31 |
– |
– |
Nicht verwendet |
| F32 |
20 A Blau |
– |
ECM |
| F33 |
30 Amp Rosa |
– |
Power Liftgate Modul * |
| F34 |
25 A Hell |
– |
Hintertürmodul LT * |
| F35 |
25 A Hell |
– |
Panorama * |
| F36 |
– |
– |
Nicht verwendet |
| F37 |
40 A Grün |
– |
CBC / Außenbeleuchtung |
| F38 |
60 A Gelb |
– |
Staubsauger * |
| F39 |
25 A Hell |
– |
HVAC-Gebläsemotor hinten |
| F40 |
– |
– |
Nicht verwendet |
| F41 |
– |
– |
Nicht verwendet |
| F42 |
40 A Grün |
– |
Klappsitzmodul * |
| F43 |
– |
20 A Gelb |
Kraftstoffpumpenmotor |
| F44 |
30 Amp Rosa |
– |
CBC / Innenbeleuchtung |
| F45 |
30 Amp Rosa |
– |
Wechselrichter * |
| F46 |
30 Amp Rosa |
– |
Fahrertürmodul |
| F47 |
30 Amp Rosa |
– |
Beifahrertürmodul |
| F48 |
– |
– |
Nicht verwendet |
| F49 |
25 A Hell |
– |
Schiebetürmodul RR-LT * |
| F50 |
25 A Hell |
– |
Hintertürmodul RT * |
| F51 |
30 Amp Rosa |
– |
Frontscheibenwischer |
| F52 |
30 Amp Rosa |
– |
Vakuumpumpe Bremsen |
| F53 |
– |
– |
Nicht verwendet |
| F54 |
40 A Grün |
– |
ESP-ECU und Ventile |
| Steckplatz |
Patronensicherung |
Messersicherung |
Beschreibung |
| *Falls vorhanden |
| F55 |
– |
15 A Blau |
Funkfrequenz-HUB / Schlüsselloses Startsystem (KIN) / ESL / DVD |
| F56 |
– |
10 A Rot |
HVAC-Steuermodul vorne und hinten / Insassenklassifizierungsmodul (OCM) / Elektronische Lenkradsperre (ESL) / ESP / ESC |
| F57 |
– |
– |
Nicht belegt |
| F58 |
– |
10 A Rot |
Antriebsstrang-Steuerung / Leistungsübertragungsmodul * |
| F59 |
30 Amp Rosa |
– |
Anhängerkupplung * |
| F60 |
– |
20 A Gelb |
Hinterer Stromausgang |
| F61 |
– |
20 A Gelb |
Anhängerbremse/Rechtsabbiegen * |
| F62 |
– |
20 A Gelb |
Leistungsübertragungsmodul * |
| F63 |
– |
20 A Gelb |
Anhängerbremse/Linksabbiegen * |
| F64 |
– |
15 A Blau |
RT HID-Scheinwerfer * |
| F65 |
– |
– |
Nicht belegt |
| F66 |
– |
15 A Blau |
Gruppe |
| F67 |
– |
10 A Rot |
Modul für haptisches Spurhaltefeedback (HALF) / Parktronics-System (PTS) / Fahrerassistenzsystem-Modul (DASM) |
| F68 |
– |
– |
Nicht belegt |
| F69 |
– |
– |
Nicht belegt |
| F70 |
– |
– |
Nicht belegt |
| F71 |
– |
20 A Gelb |
Hupe |
| F72 |
– |
10 A Rot |
Beheizter Spiegel * |
| F73 |
30 Amp Rosa |
– |
Heckscheibenwischer |
| F74 |
20 A Blau |
– |
Anhänger-Rückfahrlichter * |
| F75 |
– |
5 A Tan |
Dachkonsole / RR Mittelkonsole |
| F76 |
– |
20 A Gelb |
Uconnect / Mitteldisplay / Telematik |
| F77 |
– |
10 A Rot |
RR Entertainment / Multimedia-Hub / USB (S) / Regensensor / Panoramadach / Rückspiegel / Dach-DVD-Player / INT-Überwachungskamera / Kabellose Ladeplatte |
| F78 |
– |
15 A Blau |
TCM (ZF) / E-Shifter / Cluster |
| F79 |
– |
10 A Rot |
ICS / HVAC / SCCM / EPB SW |
| F80 |
– |
– |
Nicht belegt |
| F81 |
– |
– |
Nicht belegt |
| F82 |
– |
– |
Nicht belegt |
| F83 |
20 A Blau |
– |
TT-Positionslichter * |
| 30 Amp Rosa |
– |
Scheinwerferwaschpumpe * |
| F84 |
30 Amp Rosa |
– |
Antriebsstrang-Steuerung MOD * |
| F85 |
– |
20 A Gelb |
Zigarettenanzünder |
| F86 |
– |
– |
Nicht belegt |
| F87 |
– |
– |
Nicht belegt |
| F88 |
– |
20 A Gelb |
Beheizte Vordersitze * |
| F89 |
– |
20 A Gelb |
Beheizte Rücksitze * |
| F90 |
– |
– |
Nicht belegt |
| F91 |
– |
15 A Blau |
Belüftete Vordersitze / Beheiztes Lenkrad * |
| F92 |
– |
5 A Tan |
Sicherheitsbarriere |
| F93 |
– |
– |
Nicht belegt |
| F94 |
40 A Grün |
– |
ESC-Motorpumpe |
| F95A |
– |
10 A Rot |
USB-Ladeanschluss – ACC/RUN |
| F95B |
– |
10 A Rot |
Sicherungsposition wählbar – USB IP (direkt) B+ |
| F96 |
– |
10 A Rot |
Airbag |
| F97 |
– |
10 A Rot |
Airbag |
| F98 |
– |
15 A Blau |
Linker HID-Scheinwerfer * |
| F99 |
30 Amp Rosa |
– |
Anhängerbremsmodul * |
| F100 |
– |
10 A Rot |
Scheinwerferhöhe / RR-Kamera / Toter Winkel / Feuchtigkeitssensor / Innentemperatursensor / Scheinwerfer SW * |
| Automatische Schalter |
| CB1 |
|
|
