Citroen C4 Cactus (2014-2021) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Citroën C4 Cactus 2014-2021, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Citroen C4 Cactus – Sicherungsplan
Baujahr: 2014, 2015, 2016, 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroën C4 Cactus ist die Sicherung F16 in der Sicherungstafel unter dem Armaturenbrett (rechte Seite).
Sicherungen im Armaturenbrett
Zwei Sicherungstafeln befinden sich im unteren Armaturenbrett, im Handschuhfach.

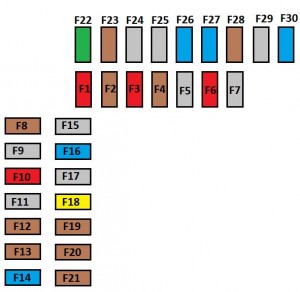

Sicherungstafel auf der linken Seite
| Nummer | Stromstärke [A] | Beschreibung |
| F01 | 10 | Bremspedal (Schalter 2);
Stop & Start. |
| F02 | 5 | Höhenverstellung der Scheinwerfer;
Zusatzheizung (Diesel); Parksensor; Diagnosesteckdose; Außenspiegel (elektrische Einstellung). |
| F03 | 10 | Kraftstoffpumpe;
Elektrische Servolenkung; Kupplungspedal (Schalter). |
| F04 | 5 | Regen- und Lichtsensor |
| F06 | 10 | Bremspedal (Schalter 1);
Diagnosesteckdose. |
| F08 | 5 | Oberer Teil der Lenksäule mit Lenkradbedienelementen |
| F10 | 10 | Verbindung für Warnung / Hilfeanforderung |
| F12 | 5 | Stop & Start;
ABS; ESC. |
| F13 | 5 | Parksensor;
Rückfahrkamera. |
| F14 | 15 | Elektronisches Getriebe;
Bedienfeld (unter dem Touchscreen-Tablet); Klimaanlage; Touchscreen-Tablet. |
| F16 | 15 | 12-V-Steckdose. |
| F18 | 20 | Radio |
| F19 | 15 | Gurtwarnung |
| F20 | 5 | Airbag |
| F21 | 5 | Armaturenbrett |
| F22 | 30 | Verriegelungen |
| F23 | 5 | Begrüßungsbeleuchtung;
Kartenleseleuchte. |
| F26 | 15 | Hupe |
| F27 | 15 | Vordere und hintere Scheibenwischer |
| F28 | 5 | Zündung |
| F30 | 15 | Heckscheibenwischer |
Sicherungsplan auf der rechten Seite
| Nummer | Stromstärke [A] | Beschreibung |
| F30 | 10 | Beheizte Spiegel |
| F31 | 25 | Beheizte Heckscheibe |
| F34 | 30 | Elektrische Fensterheber vorne |
| F36 | 30 | Beheizte Vordersitze |
| F38 | 20 | Anhänger-Schnittstelleneinheit |
| F40 | 25 | Anhänger-Schnittstelleneinheit |

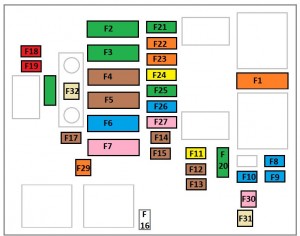

Sicherungsplan im Motorraum
| Nummer | Stromstärke [A] | Beschreibung |
| F1 | 40 | Klimaanlage |
| F2 | 30/40 | Stop & Start |
| F3 | 30 | Sicherungsplan Kabine |
| F4 | 70 | Sicherungsplan Kabine |
| F5 | 70 | Integriertes Systeminterface (BSI) |
| F6 | 60 | Kühlerventilatorgruppe |
| F7 | 80 | Integriertes Systeminterface (BSI) |
| F8 | 15 | Motorsteuerung, Benzinpumpe |
| F9 | 15 | Motorsteuerung |
| F10 | 15 | Motorsteuerung |
| F11 | 20 | Motorsteuerung |
| F12 | 5 | Kühlerventilatorgruppe |
| F13 | 5 | Integriertes Systeminterface (BSI) |
| F14 | 5 | Batterieladeeinheit (Motor ohne Stop & Start-Funktion) |
| F15 | 5 | Stop & Start |
| F17 | 5 | Integriertes Systeminterface (BSI) |
| F18 | 10 | Rechtes Fernlicht |
| F19 | 10 | Linkes Fernlicht |
| F20 | 30 | Motorsteuerung |
| F21 | 30 | Anlassermotor |
| F22 | 40 | Elektronisches Getriebe |
| F23 | 40 | ABS, ESC |
| F24 | 20 | ABS, ESC |
| F25 | 30 | Sicherungsplan Kabine |
| F26 | 15 | Elektronisches Getriebe |
| F27 | 25 | Integriertes Systeminterface (BSI) |
| F28 | 30 | Emissionskontrollsystem (AdBlue) |
| F29 | 40 | Scheibenwischer |
| F30 | 80 | Heizungssteuergerät |
| F31 | 100 | Zusatzheizung (Diesel) |
| F32 | 80 | Elektrische Servolenkung |
Citroen C4 Cactus – Sicherungsplan
Baujahr: 2018, 2019, 2020, 2021.
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroën C4 Cactus ist die Sicherung F16 im Sicherungskasten unter dem Armaturenbrett (rechte Seite).

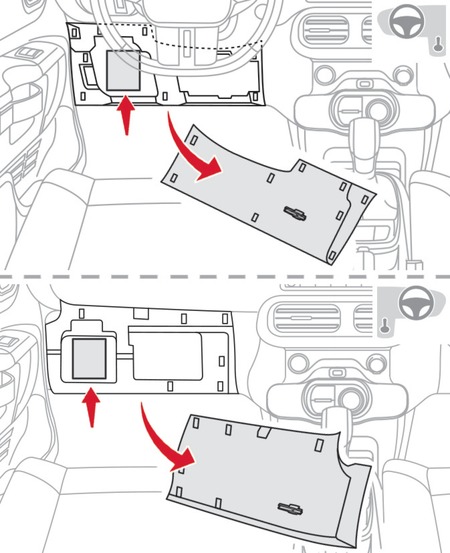

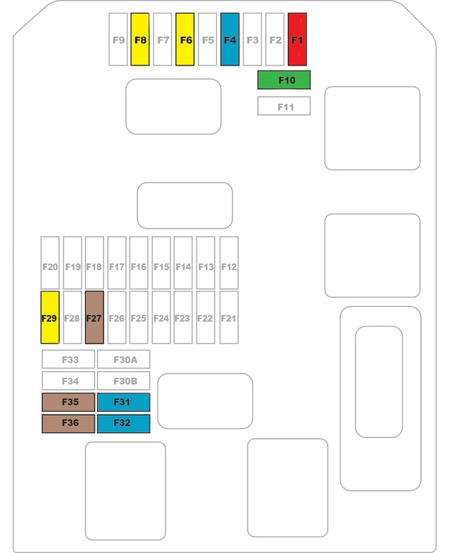

Sicherungskasten auf der linken Seite
| Nummer | Stromstärke [A] | Beschreibung |
| F1 | 10 | Außenspiegel (elektrische Einstellung). |
| F4 | 15 | Hupe. |
| F6 | 20 | Scheibenwaschanlage vorne und hinten. |
| F8 | 20 | Heckscheibenwischer. |
| F10 | 30 | Schlösser. |
| F27 | 5 | Alarm (Vorbereitung). |
| F29 | 20 | Touchscreen. |
| F31 | 15 | Radio. |
| F32 | 15 | 12-V-Steckdose. |
| F35 | 5 | Höhenverstellung der Scheinwerfer, Traktionskontrolle. |
| F36 | 5 | Leseleuchte, Deckenleuchte. |

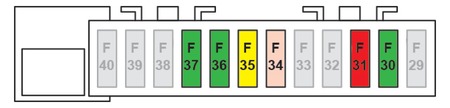

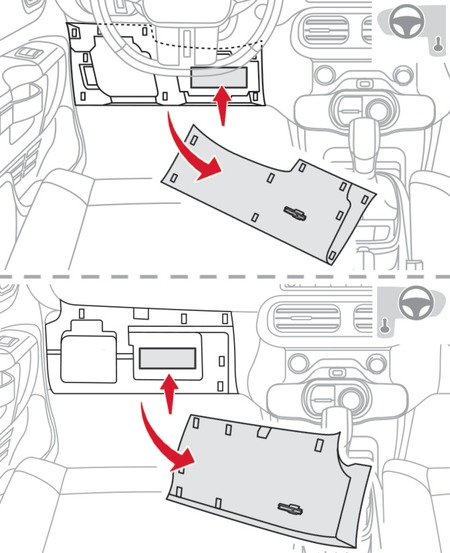

Sicherungsplan rechts
| Nummer | Stromstärke [A] | Beschreibung |
| F30 | 30 | Beheizte Heckscheibe. |
| F31 | 10 | Beheizte Außenspiegel. |
| F34 | 25 | Anhängerkupplungsmodul. |
| F35 | 20 | Anhängerkupplungsmodul. |
| F36 | 30 | Elektrische Fensterheber in den Vordertüren. |
| F37 | 30 | Beheizte Vordersitze. |

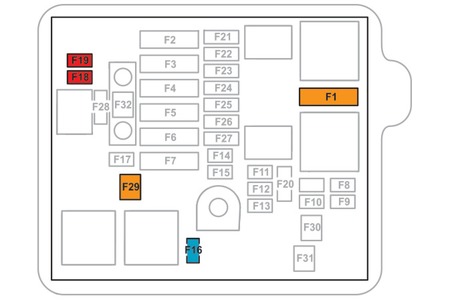

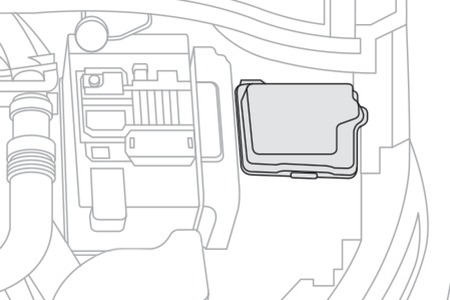

Sicherungen im Motorraum
| Nummer | Stromstärke [A] | Beschreibung |
| F1 | 40 | Klimaanlage. |
| F16 | 15 | Nebelscheinwerfer vorne. |
| F18 | 10 | Abblendlicht rechts. |
| F19 | 10 | Abblendlicht links. |
| F29 | 40 | Scheibenwischer. |
Über Citroen C4 Cactus (2014-2021)
Der Citroen C4 Cactus, hergestellt zwischen 2014 und 2021, ist ein kompakter Crossover, der sich durch sein einzigartiges Design und innovative Merkmale auszeichnet. Dieses Modell ist bekannt für seine charakteristischen „Airbump“-Paneele an den Seiten, die Schutz vor kleineren Stößen bieten. Der Citroen C4 Cactus bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die auf einen effizienten Kraftstoffverbrauch und eine reibungslose Fahrt ausgelegt sind. Der Innenraum des Fahrzeugs ist geräumig und komfortabel, mit modernen Technologien und Funktionen, die den Fahrkomfort und die Sicherheit erhöhen.
Sicherungskastenplan Citroen C4 Cactus
Diese Seite zeigt den Sicherungskastenplan für den Citroen C4 Cactus, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens für dieses Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, genaue Informationen über seine Konfiguration zu haben.
