Mercedes-Benz E-Klasse W124 (1985-1996) – Sicherungskasten
Mercedes Classe E W124 – Sicherungsplan
Baujahr: 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes-Benz Classe E W124 ist die Sicherung 1 im Sicherungskasten.

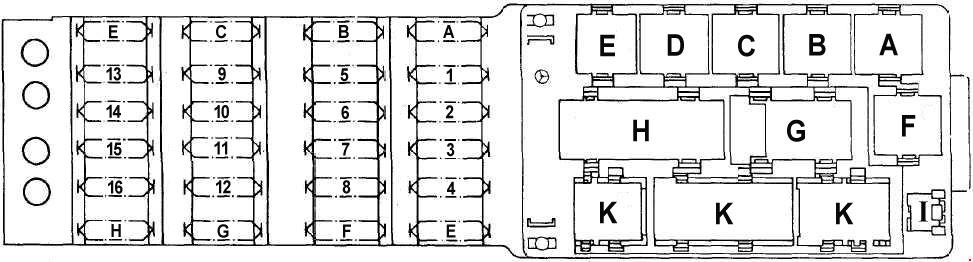

Sicherungskasten
| Nummer |
Ampere [A] |
Beschreibung |
| 1 | 16 | Handschuhfachbeleuchtung; Zigarettenanzünder; Radio; Hintere Kopfstützen; Entfeuchter; Sonnenschutzmotor Komfortfunktion. |
| 2 | 16 | Scheibenwischer / Waschanlage; Scheinwerfer; Scheinwerfer / Nebelscheinwerfer; Elektrische Sitze; Fensterheber; |
| 3 | 8 | Lichter:
Parken; Hinten; Seitenblinker; Kennzeichen (rechts); Beleuchtung: Kennzeichen; Instrumententafel; Bedienelemente; Radio; Zigarettenanzünder; Hupe; Scheinwerferwischer / -waschanlage; Sitzheizungsschalter; RB-Schalter; |
| 4 | 8 | Nebelscheinwerfer;
Nebelschlussleuchte. |
| 5 | 8 | Bremslichtschalter; Vordere Innenraumleuchte; Tachometer; Induktiver Geschwindigkeitssensor; Instrumententafel; Fehlerüberwachungsmodul für Außenbeleuchtung; Tempomat; Warnmodul; Kontrollleuchte; RB-Schalter; Verdeck; Sicherheitsgurtwarnmodul; Tagfahrlicht-Steuermodul. |
| 6 | 8 | Blinker;
Außentemperaturanzeige; Lüfterhupe; Einspritzdüsen; Instrumententafel; Überrollbügel; Überspannungsschutzrelaismodul; Zündspulen; Vorglühzeitbegrenzungsrelaismodul; Ladekontrollleuchte Generator. |
| 7 | 8 16 1) |
Automatische Klimaanlage; Elektrisches Automatikgetriebe: Magnetventil Kickdown Sicherungskasten-Modusventil; Datenstecker, Klemme 16; Zusatzlüfterrelais (Stufe 2) Einfachventil, Doppelventil; Standheizungs-Steuermodul; Luftpumpe-Umschaltventil; Rückfahrscheinwerfer. |
| 8 | 8 | Park-/Rück-/Seitenleuchten (links); Motorraumbeleuchtung. |
| 9 | 8 | Beleuchtung der Bedienelemente
Beleuchtung der Getriebeschaltposition; Beleuchtung der Außenlichtschalter; Beleuchtung der Seitenspiegel; Radiosteuerung; Radiorelais, Klemme 86; Schalter für Heckscheiben-Sonnenschutz; RB-Schalter; Fensterschalter; Uhr; |
| 10 | 25 | Heckscheibenentfeuchter |
| 11 | 16 | ATA-Steuermodul |
| 8 | Getriebeölkühlung; Ansaugkrümmerheizung; Vergaser-Elektronik. |
|
| 12 | 25 | Lüftermotor (automatische Klimaanlage); Lüfterregler (automatische Klimaanlage). |
| 16 | ATA-Steuermodul | |
| 12 | 25 | Diebstahlwarnanlage |
| 13 | 8 | Scheinwerfer (linkes Abblendlicht); Diebstahlwarnanlage. |
| 14 | 8 | Scheinwerfer (rechtes Abblendlicht); Diebstahlwarnanlage. |
| 15 | 8 | Scheinwerfer (linkes Fernlicht) |
| 16 | Linker Fernlichtscheinwerfer mit linken Zusatzfernlichtscheinwerfern | |
| 16 | 8 | Scheinwerfer (rechtes Fernlicht); Fernlichtanzeige. |
| 16 | Rechter Fernlichtscheinwerfer mit rechten Zusatzfernlichtscheinwerfern | |
| A | 16 | Beheizte, verschiebbare Sitze;
Orthopädische Sitze; Verstellbare Kopfstützen / Rückwand. |
| 25 | Zentrale elektrische Fensterheber optional | |
| 8 | Verdeck-Steuermodul, optionales RB-Steuermodul | |
| B | 8 | Sicherheitsgurtverlängerungssystem; Diebstahlwarnanlage Automatisch abblendender Innenspiegel; Sicherheitsgurtwarnmodul, Klemmenblock 86; IRCL-Steuermodul; Beheizte und verstellbare Außenspiegel. |
| C | 16 | Diebstahlwarnanlage; Radiotuner / Verstärker; Audioverstärker; CD-Wechsler; Automatische Antenne; CD-Player; Hintere Innenraumleuchte (Kombi); Einstiegs-/Ausstiegsleuchte; Alarmsystem; Sicherheitsgurtverlängerung (Coupé); Heckklappenverriegelungsschalter (Kombi); Kofferraumleuchte (außer Kombi); Hintere Leselampen; IRCL-Steuermodul CF-Steuermodul; Audiosystem; |
| D | 16 | Zusatzlüfter / Vorheizwiderstand |
| E | 25 | Elektrisch verstellbarer Beifahrersitz: Kopfstützenmotor; Motorgruppe Vordersitz / Hintersitz rechts mit Memory-Unterstützung Rückenlehnenmotor; Elektrisch verstellbarer Fahrersitz: |
| F | 25 | Teleskoplenksäule;
Vordersitz Beifahrer: Motorgruppe Vordersitz / Hintersitz rechts mit Memory; Sitz mit Unterstützung für Fahrer: |
| G | 16 | 124545: 0600, 0700, 0900, 1000: Elektrische Fensterheber (vorne links und hinten rechts) |
| 25 | 124545: 1200, 1300: Elektrische Fensterheber (vorne links und hinten rechts) 124545: 1500, 1600, 2100, 2200, 2500, 2700: Elektrische Fensterheber (vorne) |
|
| H | 16 | 124545: 0600, 0700, 0900, 1000: Elektrische Fensterheber (vorne rechts und hinten links) |
| 25 | 124545: 1200, 1300: Elektrische Fensterheber (vorne rechts und hinten links) 124545: 1500, 1600, 2100, 2200, 2500, 2700: Elektrische Fensterheber (hinten) |
|
| Relais | ||
| A | Relais Steckdose K5 | |
| B | K10 Zusatzrelais Vorheizwiderstand Lüfter;
K9kl Zusatzrelais Lüfter (ab Modelljahr 1992, Modelle 400E / 500E). |
|
| C | K9 Zusatzrelais Lüfter; K9k2 Zusatzrelais Lüftervorheizung (ab Modelljahr 1992, Modelle 400E / 500E). |
|
| D | K2 Relais Scheinwerferwischer | |
| E | F14 Zusatzsicherungshalterung; K17 Relais Lufteinspritzung (ab Modelljahr 1992, Modelle 400E / 500E). |
|
| F | Relais Fenstersteuerung K4;
Komfortrelais K24 (ab Modelljahr 1990). |
|
| G | K18 Relais Sicherheitsgurtwarnung (nur Coupé-Modell); K29 / 1 Relais Start erster Gang (nur Coupé-Modell); |
|
| H | N10 Kombirelais | |
| I | Sitzdiode V1 (ersetzt durch K24 ab 1990); Feststellbremse V5 / ASR / elektronisches Gaspedal (ab 1992 Modelle 400E / 500E). |
|
| K | N7 Überwachungseinheit für Außenlichtfehler | |
| 1) Automatische Klimaregelung | ||
Über Mercedes-Benz Classe E W124 (1985-1996)
Der Mercedes-Benz Classe E W124, produziert von 1985 bis 1996, gilt als eines der zuverlässigsten und langlebigsten Modelle dieser Marke. Dieses Modell war bekannt für seine robuste Konstruktion und sein elegantes Design, das die Herzen vieler Autofahrer weltweit eroberte. Der W124 war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren mit unterschiedlichen Hubräumen, was den Kunden die Wahl nach ihren Vorlieben und Bedürfnissen ermöglichte. Zu den beliebtesten Motoren gehörten Reihensechszylinder und Achtzylinder, die eine hervorragende Leistung und ein sanftes Fahrverhalten boten. Dank seiner innovativen Technologien und hohen Verarbeitungsstandards wurde dieses Modell zu einer Ikone unter den Mittelklassefahrzeugen.
Sicherungskastenplan Mercedes-Benz Classe E W124
Diese Seite zeigt den Sicherungskastenplan für den Mercedes-Benz Classe E W124, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Motorraum und im Fahrzeuginnenraum, was einen einfachen Zugang zu den Sicherungen ermöglicht. Die Pläne auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, ihm Aufmerksamkeit zu schenken und seinen Zustand regelmäßig zu überprüfen.
