Mercedes M-Klasse W163 (1997-2005) – Sicherungskasten
Mercedes M-Klasse W163 (1997-2005) – Sicherungskastenbelegung
Baujahr: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Die Sicherung für den Zigarettenanzünder (Steckdose) im Mercedes M-Klasse W163 (1997-2005) ist die Sicherung 10 im Sicherungskasten im Motorraum.

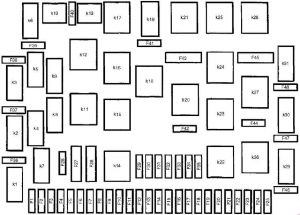

Sicherungskasten und Relais auf der linken hinteren Seite des Motorraums (bis 31.08.01)
| Nummer |
Beschreibung | Ampere [A] |
| 1 | Innensteckdose (X58 / 1) | 15 |
| 2 | Blinkergruppe (A1):
Blinker vorne links (A1e1); Blinker vorne rechts (E1): Blinker links (E1e5) Rücklicht links (E3): Blinker links (E3e1) Zusatzblinker links (E22/1) Innenverbindungsrohr, Kreis L (Z53/4) Anhängerkupplungsstecker (X52) |
7,5 |
| 3 | Scheinwerfergruppe rechts (E2):
Fernlicht rechts (E2e1) |
15 |
| 4 | Stromversorgung Schiebedach (SHD), Kreis 30:
Schiebedachmotor (SHD) (M12) |
30 |
| 5 | Scheinwerfergruppe links (E1):
Fernlicht links (E1e1) Blinkergruppe (A1): Fernlichtkontrollleuchte (A1e3) |
7,5 |
| 6 | Heckscheibenwischermotor (M6 / 4) | 7,5 |
| 7 | Kombischalter (S4):
Warnblinkschalter (S6/1s1) Scheibenwaschschalter (S4s4) Wischerschalter (S4s5) Wischermotor (M6/1) Relais K17: Intervallrelais Frontscheibenwischer. |
15 |
| 8 | Sicherungskasten-Steuergerät (N78) | 25 |
| 9 | Instrumentenbeleuchtungsgruppe (A1)
Kennzeichenbeleuchtung: Kennzeichenbeleuchtung links (E19/3V) Kennzeichenbeleuchtung rechts (E19/4) Kennzeichenbeleuchtung, linker Reserveradhalter (E19/5) Kennzeichenbeleuchtung, rechter Reserveradhalter (E19/6) Instrumententafel-Verbindungsrohr, Kreis 58d (Z50/1): Fensterschalter links (S21/13y) Fensterschalter rechts (S21/14) (elektrolumineszierende Dioden) SIH-Schalter vorne links (S51/1) SIH-Schalter vorne rechts (S51/2) (elektrolumineszierende Dioden) Heizung/AC-Schalter (S98) (elektrolumineszierende Dioden) Kombischalter mit 2 Positionen (S97/6) (elektrolumineszierende Dioden) ESP OFF-Schalter (S76/6) (elektrolumineszierende Dioden) Außenspiegelschalter, klappbar und ausklappbar (S50/1) (elektrolumineszierende Dioden) Elektrischer Scheinwerfereinstellschalter (SI/1) (elektrolumineszierende Dioden) Heckscheibenwischer-/Waschanlagenschalter (S78) (elektrolumineszierende Dioden) Schiebedachschalter (S13/2) (elektrolumineszierende Dioden) Rückfahrscheinwerferschalter (S16/2) Beleuchtung (R3e1) Schaltergruppe Mittelkonsole (S21). |
7,5 |
| 10 | Radio (A2)
Schiebedach-Verbindungsrohr, Kreis 15R (Z54/1): Linke Sonnenblende mit Licht (Е14/1) Rechte Sonnenblende mit Licht (E14/2) Bordcomputer-Steuergerät (N41) Automatische Innenspiegelverstellung (H7) Vorderer Zigarettenanzünder (mit Aschenbecherbeleuchtung) R3: Heizelement (R3r1) Lampe im Handschuhfach (E13/1) Blinkergruppe (A1): Airbag-Kontrollleuchte und Warnleuchte (A1e15). |
10 |
| 11 | Heißfilm-Luftmassenmesser (B2 / 5) Nockenwellenpositionssensor (L5 / 1) Einspritzventile (Y62) Bei M111: • HFM-Steuermodul (N3 / 4) |
10 |
| 12 | Innenverbindungsrohr, Kreis 58L (Z53 / 6): • Anhängerkupplungsstecker (X52) • Rücklicht links (E3): • Rücklicht links und Positionslicht (E3e2) Gruppe Scheinwerfer vorne links (E1): • Positionslicht und Parklicht links (E1e3) • Positionslicht links (E1e6) |
7,5 |
| 13 | Schiebedach-Verbindungsrohr, Kreis 30 (Z54 / 2): • Vordere Deckenleuchte (mit Ausschaltverzögerung und vorderer Leseleuchte) (E15 / 2) • Hintere Innenleuchte (E15 / 3) • Linke hintere Deckenleuchte (E15 / 8) • Rechte hintere Deckenleuchte (E15 / 9) • Vordere linke Begrüßungsleuchten (E17 / 16) • Vordere rechte Begrüßungsleuchten (E17 / 15) • Bordcomputer-Steuergerät (TRIP) (N41) Gruppe Waschanlagen (A1): Lenkwinkelsensor (N49) Datalink-Anschluss (X11 / 4) |
10 |
| 14 | Motorsteuergerät (Diesel) Einspritzsteuergerät Abgasrückführventil |
25 |
| 15 | Innenverbindungsrohr, Kreis 54 (Z52 / 6): Bremslicht links (E3): • Bremslicht links (E3e4) Rücklicht rechts (E4): • Bremslicht rechts (E4e4) • Mittleres Bremslicht (E21) • Mittleres Bremslicht, Reserveradhalter (E35) • Bremslichtschalter |
10 |
| 16 | Diagnosestecker (X11 / 4) Rückfahrscheinwerferschalter (S16 / 2) Instrumententafel-Verbindungsrohr, Kreis 15 (Z50 / 2): • Klimaanlagen-Steuergerät (N19) • Heizung / AC-Schalter (S98) • Lüfterschalter (S98s1) • Thermostat (S98p1) • Beleuchtung (S98el) • Beleuchtung (S98e2) • Umluftschalter (S98s2) • Klimaanlagenschalter (S98s3) • Umluftklappenstellmotor (M39) Gruppe Blinker (A1) |
15 |
| 17 | Anschlusskasten Laderaum (X58 / 4) | 20 |
| 18 | Anhängerkupplungsstecker (X52) | 25 |
| 19 | M111: HFM-Steuermodul (N3 / 4) Nockenwellen-Verstellmagnet (Y49) Aktivkohlefilter-Absperrventil (Y58) M112 / 113: Anschlussstecker 87 M2e (Z7 / 36) • AGR-Umschaltventil (Y27) • Luftpumpen-Unterdruckventil (Y32) • O2-Sauerstoffsensor links, vor Katalysator. (G3 / 3) • O2-Sauerstoffsensor rechts, vor Katalysator. (G3 / 4) Durchflussregelventil (Y58 / 1) O2-Sauerstoffsensor links, nach Katalysator. (G3 / 5) O2-Sauerstoffsensor rechts, nach Katalysator. (G3 / 6) |
15 |
| 20 | Nicht belegt | – |
| 21 | Radio (A2) Mobiltelefon Sprachsteuerungssystem (VCS) |
15 |
| 22 | Innenverbindungsrohr, Kreis 15 (Z51 / 5) • ETC [EGS] Steuermodul (N15 / 3) • Getriebestrahlerkennungsschalter (S16 / 10) • Elektromagnetisches Ventil Schloss, Reserve / Parken (Y66 / 1) • Sicherungskastensteuerung (N78) • Traktionssystem-Steuergerät (N47) Mit ESP: • Lenkwinkelsensor (N49) Gruppe Blinker (A1) Taste Tempomat (S40) Mit M111: HFM-SFI Steuermodul (N3 / 4) Mit M112 / 113: Motor-Elektronik-Steuergerät (N3 / 10) Ansauglüfter-Steuergerät (N65 / 2) bei Modellen 163.174 / 175 Regensensor (B38) |
15 |
| 23 | Scheinwerfer-Leuchtweitenregulierungsmodul (N71) | 15 |
| 24 | Innenverbindungsrohr, Kreis 58R (Z52 / 4) • Anhängerkupplungsstecker (X52) Scheinwerfergruppe rechts (E2) • Positionslicht und Parklicht rechts (E2e3) Rücklicht rechts (E4) • Rücklicht rechts und Positionslicht (E4e2) Rechte Seite – Begrenzungsleuchte (E2e6) |
7,5 |
| 25 | Rechter Scheinwerfer (E2) • Rechter Blinker (E2e5) Rechtes Rücklicht (E4) • Rechter Blinker (E4e1) Rechter Zusatzblinker (E22 / 2) Traktionssystem-Steuergerät (N47) Innenverbindungsrohr, Kreis R (Z53 / 5): • Anhängerkupplungsstecker (X52) Instrumentenbeleuchtungsgruppe (A1) • Rechte Blinker-Kontrollleuchte (A1e2) |
7,5 |
| 26 | Anschlussklemme 15, Sicherung (Z3 / 29): • Zündspulen M111 (T1) • Zündspulen M112 (T1) • Zündspulen M113 (T1) |
15 |
| 39 | Nicht belegt | – |
| 40 | Audiosystem | 25 |
| 41 | Nicht belegt | – |
| 42 | Zentralverriegelung: • Zentralverriegelungsmotor Fahrertür (M14 / 6) • Zentralverriegelungsmotor Beifahrertür (M14 / 5) Zentralverriegelungs-Verbindungsrohr, Motor 1 (Z53 / 1): • Zentralverriegelungsmotor Heckklappe (M14 / 7) • CL [ZV] Motor linke hintere Tür (M14 / 8) • CL [ZV] Motor rechte hintere Tür (M14 / 9) • CL [ZV] Tankklappenmotor (M14 / 10) |
20 |
| 43 | Lüftermotor (М2) hinten | 20 |
| 44 | Heckscheibenwaschpumpe (M5 / 3) | 15 |
| 44 | Typ 163.154 / 157 Motorlüfterrelais, Stufe 1 (F1k26) Motorlüfterrelais, Stufe 1 (F1k26) Verbindungsrohr linker Motorraum, Lüfter (Z56 / 2) • Linker Zusatzlüfter (M4m1) • Rechter Zusatzlüfter (M4m2) |
40 |
| 45 | Elektrische Luftpumpe (M33) | 40 |
| 46 | Instrumententafel-Verbindungsrohr, Nebelschlussleuchte (Z50 / 10) • Linke Nebelschlussleuchte (E3e5), rechte Nebelschlussleuchte (E4e5) Anhängerkupplungsstecker (X52) |
7,5 |
| 47 | Verbindungsrohr Zusatzscheinwerfer, rechte Seite Motorraum (Z56 / 4) Linker Frontscheinwerfer (E1) • Linke Nebelscheinwerfer (E1e4) • Linkes Fernlicht (E1e7), rechtes Fernlicht (E2e7) Rechter Frontscheinwerfer (E2) • Rechte Nebelscheinwerfer (E2e4) |
15 |
| Relais | ||
| K1 | Beheiztes Heckscheibenrelais | |
| K2 | Lüfterrelaismodul (K39) | |
| K3 | Elektrisches Kraftstoffpumpenrelais (außer Motor 612.963) | |
| K4 | Blinkerrelais links | |
| K5 | Kreis 58 Relais, Kennzeichenbeleuchtung / Blinkergruppe | |
| K6 | Elektronisches Stabilitätsprogramm (ESP) / Bremslicht-Deaktivierungsrelais | |
| K7 | Blinkerrelais rechts | |
| K8 | Anlasserrelais (Magnetschalter, Klemme 50) | |
| K9 | Kreis 58R Relais (rechtes Positionslicht) | |
| K10 | Reserve | |
| K11 | Kreis 15 verzögertes Relais (nur Motor 612.963) | |
| K12 | Kreis 15 Relais | |
| K13 | Kreis 58L Relais (linkes Positionslicht) | |
| K14 | Komfortrelais | |
| K15 | Zentralverriegelungsrelais, Heckklappenentriegelung | |
| K16 | Rechtes vorderes Fensterrelais | |
| K17 | Frontscheibenwischerrelais, Intervall | |
| K18 | Linkes vorderes Fensterrelais | |
| K19 | Heizungsumwälzpumpenrelais und Sicherung des Sicherungskastens und Relaiskastens | |
| K20 | Zentralverriegelungsrelais: Alle Türen verriegeln | |
| K21 | Heizungsgebläse-Relais | |
| K22 | Abblendlichtrelais und Kontakt | |
| K23 | Zentralverriegelungsrelais: Entriegelung der vorderen Beifahrertür, der hinteren Türen und des Tankdeckels | |
| K24 | Zentralverriegelungsrelais: Entriegelung der Fahrertür | |
| K25 | Reserve | |
| K26 | Motorlüfterrelais, Stufe 1, mit Klimaanlage | |
| K27 | Reserve | |
| K28 | Sekundärlufteinspritzpumpenrelais | |
| K29 | Nebelschlussleuchtenrelais | |

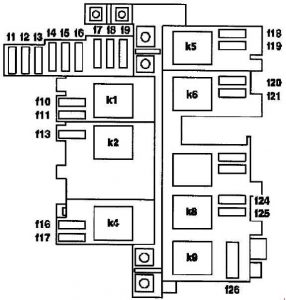

Sicherungskasten und Module, Fußraum vorne rechts
| Nummer |
Beschreibung |
[A] |
| 1 | AIRBAG OFF Kontrollleuchte | 7.5 |
| 2 | Vorderer Zigarettenanzünder (mit Aschenbecherbeleuchtung) | Bis VIN A289564, X754619:
20
Ab VIN A289565, X754620: 15
|
| 3 | Heckklappenwischermotor | 15 |
| 4 | Bis VIN A289564, X754619: E-Call Steuergerät (nur USA) Ab VIN A289565, X754620: vorderer Lüftermotor |
7,5 40 |
| 5 | Staubsauger / Klimaanlage | Bis VIN A289564, X754619:
7.5
Ab VIN A289565, X754620: 15
|
| 6 | Innensteckdose | 20 |
| 7 | Nicht belegt | – |
| 8 | Sitzheizung vorne links und Sitzheizung vorne rechts Nicht belegt |
Bis VIN A289564, X754619:
20 Ab VIN A289565, X754620
|
| 9 | Nicht belegt | – |
| 10 | Einstellschalter linker Vordersitz | Bis VIN A289564, X754619:
30
Ab VIN A289565, X754620: 35
|
| 11 | Einstellschalter rechter Vordersitz | Bis VIN A289564, X754619:
30
Ab VIN A289565, X754620: 35
|
| 13 | Bestehende Kraftstoffpumpe mit Kraftstoffstandsensor entfernen (Benzin) | 20 |
| 17 | Heckscheibenheizung | 25 |
| 19 | HCS [SRA] Pumpe | 30 |
| 20 | Rechtes Fernlicht | Ab VIN A289565, X754620:
7,5
|
| 21 | Linker Blinker / Fernlicht | Ab VIN A289565, X754620:
7,5
|
| 24 | Fensterhebermotoren hinten und Stromversorgung unteres Bedienfeld | Ab VIN A289565, X754620:
25
|
| 25 | Fensterhebermotoren vorne und Stromversorgung unteres Bedienfeld | Ab VIN A289565, X754620:
25
|
| Relais | ||
| K1 | Sitzkomfortsteuerungsrelais | |
| K2 | Kraftstoffpumpenrelais (Benzin) | |
| K4 | Heckscheibenheizungsrelais | |
| K5 | HCS [SRA] Pumpenrelais | |
| K6 | Zusatzfernlichtrelais (ab VIN A289565, X754620) | |
| K8 | Unteres Bedienfeld / Kontaktbrückenschalter (ab VIN A289565, X754620) | |
| K9 | Relais für Stromversorgung an Klemme 15 | |
