Mercedes-Benz S-Klasse (W222) (2014-2018) – Sicherungskasten
Mercedes-Benz S-Klasse (W222) (2014-2018) – Sicherungskastenbelegung
Die Mercedes-Benz S-Klasse W222 ist ein Fahrzeug des Luxussegments. Das Auto wurde 2013 vorgestellt und ist die 6. Generation der S-Klasse des Stuttgarter Herstellers. Interessanterweise ist es das erste Auto der Welt, in dem keine einzige Glühbirne zu finden ist. Diese wurden natürlich durch LEDs ersetzt.
Baujahr: 2014, 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes S-Klasse W222 (2014-2018) ist die Sicherung 460 im Sicherungskasten (hinten).

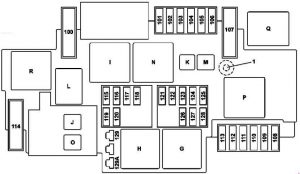

Sicherungskasten und Relais im Motorraum
| Nr. | Beschreibung | Stromstärke [A] |
| 100 | Hybrid:
Vakuumpumpe. |
40 |
| 101 | Verbindungsglied, Stromkreis 87/2 | 15 |
| 102 | Verbindungsglied, Stromkreis 87/2 | 20 |
| 103 | Stecker, Stromkreis 87M4 | 15 |
| 104 | Verbindungsglied, Stromkreis 87M3 | 15 |
| 105 | Gilt für Getriebe 722.9:
Steuergerät für Hilfsgetriebeölpumpe. |
15 |
| 106 | Standheizung Scheibenwischer | 25 |
| 107 | Gilt für Motoren 277, 279:
Elektrischer Anschluss Anlasser/Luftpumpe. |
60 |
| 108 | Gilt für dynamischen LED-Projektor SAE für Rechtsverkehr oder dynamischen LED-Projektor ::
Frontprojektor links; Frontprojektor rechts; Gilt ohne dynamischen LED-Projektor SAE für Rechtsverkehr oder dynamischen LED-Projektor :: Frontprojektor rechts. |
20 |
| 109 | Scheibenwischermotor | 30 |
| 110 | Gilt für Code SAE dynamischer LED-Projektor für Rechtsverkehr oder dynamischer LED-Projektor ::
Frontprojektor links; Frontprojektor rechts; Gilt ohne dynamischen LED-Projektor SAE für Rechtsverkehr oder dynamischen LED-Projektor :: Frontprojektor links. |
20 |
| 111 | Anlasser | 30 |
| 112 | Sicherungs- und Relaismodul Motor | 5 |
| 113 | Reserve | – |
| 114 | AIRmatic Kompressor | 40 |
| 115 | Hupe links;
Hupe rechts. |
15 |
| 116 | Hybrid:
Relais Vakuumpumpe |
5 |
| 117 | Reserve | – |
| 118 | Hybrid:
Steuergerät Elektronisches Stabilitätsprogramm. |
5 |
| 119 | Verbindungsglied Stromkreis 87 / C2 | 15 |
| 120 | Verbindungsglied Stromkreis 87 / C1 | 7,5 |
| 121 | Elektronische Stabilitätsprogramm-Steuereinheit | 5 |
| 122 | Hybrid:
HYBRID Relais |
5 |
| 123 | Night View Assist Steuereinheit | 5 |
| 124 | Hybrid:
Elektrischer Anschluss Kabine und Motorraum |
5 |
| 125 | Front-SAM-Steuereinheit | 5 |
| 126 | Traktionssystem-Steuermodul;
Gilt für Dieselmotor: CDI-Steuereinheit; Gilt für Benzinmotor: ME-SFI [ME] Steuereinheit. |
5 |
| 127 | Reserve | – |
| 128 | Außenlichtschalter | 5 |
| 129A | Hybrid:
Anlasserstromkreis 50 Relais. |
30 |
| 129B | Gilt außer Hybrid:
Relais 50 Anlasserstromkreis. |
30 |
| Relais | ||
| G | Relais 15 im Motorraum | |
| H | Relais 50 Anlasser | |
| I | Relais Vakuumpumpe Bremsen | |
| J | Hybrid:
HYBRID Relais |
|
| K | Relais Getriebeölpumpe | |
| L | Hupenrelais | |
| M | Relais Scheibenwischerheizung in Parkposition | |
| N | Relais Stromkreis 87 M. | |
| O | Gilt außer Hybrid:
Relais 15 Anlasserstromkreis. |
|
| P. | Relais Sekundärlufteinblasung | |
| Q | Hybrid:
Relais Vakuumpumpe. |
|
| R | AIRmatic Relais | |

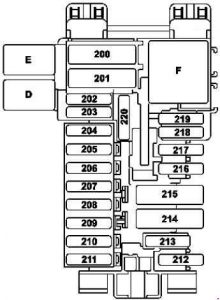

Sicherungskasten Armaturenbrett
| Nummer | Beschreibung | Stromstärke [A] |
| 200 | Steuergerät Front-SAM | 40 |
| 201 | Steuergerät Front-SAM | 40 |
| 202 | Warnsirene | 5 |
| 203 | W222:
Regler Fahrersitzheizung. |
30 |
| 204 | Diagnosestecker | 5 |
| 205 | Steuergerät elektronisches Zündschloss | 7,5 |
| 206 | Analoguhr | 5 |
| 207 | Klimaanlagen-Steuergerät | 20 |
| 208 | Kombiinstrument | 7,5 |
| 209 | Bedienfeld Klimaanlage vorne | 5 |
| 210 | Steuergerät Lenkradlampenmodul | 10 |
| 211 | Reserve | – |
| 212 | Reserve | – |
| 213 | Elektronische Stabilitätsprogramm-Steuereinheit | 25 |
| 214 | Reserve | – |
| 215 | Reserve | – |
| 216 | Reserve | – |
| 217 | Japanische Version:
Steuergerät für Kurzstreckenkommunikation. |
5 |
| 218 | Zusätzliches Steuergerät für das Haltesystem | 5 |
| 219 | Steuergerät Gewichtserkennungssystem (WSS);
Belegungserkennung Beifahrersitz vorne und ACSR. |
5 |
| 220 | Relais MAGIC VISION CONTROL | 15 |
| Relais | ||
| D | Relais MAGIC VISION CONTROL | |
| E | Reserve-Relais | |
| F | Relais, Stromkreis 15R | |

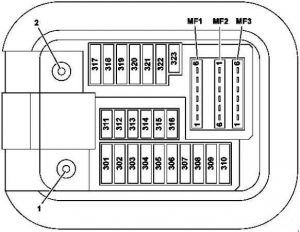

Sicherungskasten im Beifahrerfußraum
- Anschluss Stromkreis 30 „E1“
- Anschluss Stromkreis 30g „E2“
| Nr. | Beschreibung | Stromstärke [A] |
| 301 | Tachometer mit Spiegel | 5 |
| 302 | Stellantrieb Vordertür rechts | 30 |
| 303 | W222:
Stellantrieb Hintertür links; C217, A217: Stellantrieb hinten. |
30 |
| 304 | W222:
Stellantrieb Hintertür rechts; C217, A217: Stellantrieb hinten. |
30 |
| 305 | Steuergerät Fahrersitz | 30 |
| 306 | Steuergerät Beifahrersitz vorne | 30 |
| 307 | W222:
Intelligentes Servomodul für DIRECT SELECT. |
30 |
| C217, A217:
Stellantrieb Fahrersitzheizung. |
30 | |
| 308 | Stellantrieb Beifahrersitzheizung vorne | 30 |
| 309 | Steuergerät Warnsystem;
Kommunikationsmodul Telematikdienste; HERMES Steuergerät. |
5 |
| 310 | Steuergerät Standheizung | 25 |
| 311 | Hinterer Lüftermotor | 10 |
| 312 | Steuergerät Hängesteuerpult | 10 |
| 313 | Hybrid und Hybrid Plus:
Steuergerät Leistungselektronik. |
10 |
| 314 | A217:
Antivandalismus-Warnsystem (Bezeichnung in Abstimmung). |
7,5 |
| 315 | Steuergerät Traktionsgruppe;
Gilt für Benzinmotor: ME-SFI Steuergerät; Gilt für Motoren 642, 651: CDI Steuergerät. |
10 |
| 316 | Reserve | – |
| 317 | W222:
Steuermodul Panorama-Schiebedach; C217, A217: Stellantrieb MAGIC SKY CONTROL. |
30 |
| 318 | Audio / COMAND Display | 15 |
| 319 | Steuermodul Panorama-Schiebedach;
C217, A217: Steuermodul Panorama-Sonnenschutz. |
30 |
| 320 | Steuergerät Active Body Control
Steuergerät AIRmatic (funktioniert außer Active Body Control). |
15 |
| 321 | C217, A217:
Intelligentes Servomodul für DIRECT SELECT |
20 |
| 322 | COMAND Steuergerät | 15 |
| 323 | Steuergerät zusätzliches Haltesystem | 7,5 |
| MF1 / 1 | Steuergerät für Kurzstreckenkommunikation. |
7,5 |
| MF1 / 2 | Monochromatische Multifunktionskamera;
Stereo-Multifunktionskamera. |
7,5 |
| MF1 / 3 | Regen- und Lichtsensor mit Zusatzfunktionen;
Stellantrieb am Bedienfeld. |
7,5 |
| MF1 / 4 | Steuergerät Fahrersitz | 7,5 |
| MF1 / 5 | Steuergerät Beifahrersitz vorne | 7,5 |
| MF1 / 6 | Steuergerät Lenkradlampenmodul | 7,5 |
| MF2 / 1 | Duftdiffusor-Generator | 5 |
| MF2 / 2 | Audio/COMAND Bedienfeld;
Touchpad. |
5 |
| MF2 / 3 | Steuergerät Elektronisches Stabilitätsprogramm | 5 |
| MF2 / 4 | Head-up-Display | 5 |
| MF2 / 5 | Hybrid und Hybrid Plus:
Elektrischer Kältemittelkompressor |
5 |
| MF2 / 6 | Reserve | – |
| MF3 / 1 | Steuergerät Front-SAM | 5 |
| MF3 / 2 | Steuergerät Radarsensoren | 5 |
| MF3 / 3 | COMAND Lüftermotor | 5 |
| MF3 / 4 | Tastengruppe Armaturenbrett Fahrerseite;
Tastengruppe Mittelkonsole Armaturenbrett. |
5 |
| MF3 / 5 | Steuergerät Klimaanlage hinten | 5 |
| MF3 / 6 | ab 01.06.2016:
Antennenschalter für Telefon und Standheizung. |
5 |

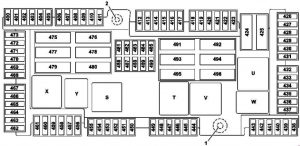

Sicherungskasten und Relais hinten
- Anschluss Stromkreis 30 „E1“
- Anschluss Stromkreis 30g „E2“
| Nr | Beschreibung | Stromstärke [A] |
| 400 | Steuergerät Parksystem
(aktiver Parkassistent oder 360-Grad-Kamera) |
10 |
| 401 | Steuergerät Heckklappe | 5 |
| 402 | Steuergerät Heck-Entertainment-System | 7,5 |
| 403 | Reserve | – |
| 404 | Steuergerät Armlehnenheizung | 7,5 |
| 405 | Steuergerät Audiosystem-Verstärker;
Steuergerät Hochtöner linke Vordertür; Steuergerät Hochtöner rechte Vordertür. |
7,5 |
| 406 | Reserve | – |
| 407 | Reserve | – |
| 408 | Tuner-Modul | 5 |
| 409 | Steuergerät 360°-Kamera
Rückfahrkamera |
5 |
| 410 | Steuergerät Kameragehäuse | 5 |
| 411 | Steuergerät Reifendrucküberwachung | 5 |
| 412 | Steuergerät Rücksitzheizung | 7,5 |
| 413 | Display hinten links;
Display hinten rechts. |
10 |
| 414 | Mobiltelefon-Antennenverstärker/Kompensator hinten;
Telefonmodul mit Bluetooth® (SAP-Profil) |
7,5 |
| 415 | Reserve | – |
| 416 | Reserve | – |
| 417 | Steuergerät Anhängererkennung | 20 |
| 418 | Reserve | – |
| 419 | Reserve | – |
| 420 | Steuergerät DC/AC-Wandler | 30 |
| 421 | Multikontur-Luftpumpe mit Sitz | 30 |
| 422 | W222:
Steuergerät rechte Hintertür |
30 |
| 423 | Reserve | – |
| 424 | Steuergerät SAM hinten | 40 |
| 425 | Reserve | – |
| 426 | Basslautsprecher-Verstärker | 30 |
| 427 | Steuergerät Armlehnenheizung | 20 |
| 428 | Steuergerät Anhängererkennung | 15 |
| 429 | Hinterer Getränkehalter | 10 |
| 430 | Zigarettenanzünder mit Aschenbecherbeleuchtung, hinten;
Zigarettenanzünder mit Beleuchtung Mittelkonsole hinten; Steckdose Mittelkonsole hinten links 12V. |
15 |
| 431 | Kühlschrank an der hinteren Rückenlehne | 15 |
| 432 | Steuergerät SAM hinten | 10 |
| 433 | AdBlue® Steuergerät | 25 |
| 434 | AdBlue® Steuergerät | 15 |
| 435 | AdBlue® Steuergerät | 20 |
| 436 | Hinterer Getränkehalter | 20 |
| 437 | Reserve | – |
| 438 | C217 mit Motor 157:
Motor Aktuator rechtes Auspuffventil. |
7,5 |
| 439 | C217 mit Motor 157:
Motor Aktuator linkes Auspuffventil. |
7,5 |
| 440 | Reserve | – |
| 441 | Reserve | – |
| 442 | Reserve | – |
| 443 | Reserve | – |
| 444 | Reserve | – |
| 445 | Funkempfänger Fernheizung | 5 |
| 446 | Antennenverstärker FM 1, AM, CL [ZV] und KEYLESS-GO | 5 |
| 447 | Hybrid:
Steuergerät Batteriemanagementsystem. |
7,5 |
| 448 | Reserve | – |
| 449 | Reserve | – |
| 450 | Reserve | – |
| 451 | Anhängersteckdose | 15 |
| 452 | Radarsensor hinterer Stoßfänger links;
Radarsensor hinterer Stoßfänger rechts; Zentraler Radarsensor hinterer Stoßfänger. |
5 |
| 453 | Radarsensor vorderer Stoßfänger links;
Radarsensor vorderer Stoßfänger rechts; Steuergerät KOLLISIONSVERMEIDUNGSASSISTENT. |
5 |
| 454 | AdBlue® Steuergerät;
Steuergerät Stromversorgungssystem. |
5 |
| 455 | Integriertes Getriebesteuergerät | 15 |
| 456 | Reserve | – |
| 457 | Gilt für Lithiumbatterie:
Startbatterie-Kondensator. |
7,5 |
| 458 | Reserve | – |
| 459 | Reserve | – |
| 460 | Zigarettenanzünder vorne mit Aschenbecherbeleuchtung | 15 |
| 461 | 12 V Steckdose rechter hinterer Mittelkonsole; 12 V Steckdose DC/AC-Wandler Steuergerät. |
15 |
| 462 | Kofferraumsteckdose | 15 |
| 463 | Reserve | – |
| 464 | Steuergerät Anhängererkennung | 20 |
| 465 | Steuergerät elektrische Parkbremse | 30 |
| 466 | Steuergerät linke Vordertür | 30 |
| 467 | Steuergerät KEYLESS-GO | 10 |
| 468 | Steuergerät elektrische Parkbremse | 30 |
| 469 | Steuergerät Stromversorgungssystem | 25 |
| 470 | Steuergerät linke Rücksitzheizung;
Steuergerät Rücksitzheizung. |
30 |
| 471 | Steuergerät rechte Rücksitzheizung | 30 |
| 472 | C217, A217:
Steuergerät hinten. |
30 |
| 473 | Steuergerät Anhängererkennung | 20 |
| 475 | Steuergerät Audiosystem-Verstärker | 40 |
| 476 | Steuergerät Audiosystem-Verstärker | 40 |
| 477 | Aktives Sicherheitsgurt-Steuergerät;
C217, A217: Steuergerät hinten. |
40 |
| 478 | Steuergerät linker Rücksitz | 30 |
| 479 | Aktives Sicherheitsgurtschloss-Steuergerät | 40 |
| 480 | Steuergerät rechter Rücksitz | 30 |
| 481 | Reversibler Gurtstraffer vorne links für Notspannung | 5 |
| 482 | W222:
Steuergerät MAGIC SKY CONTROL. |
5 |
| C217, A217:
Steuergerät MAGIC SKY CONTROL. |
7,5 | |
| 483 | Reversibler Gurtstraffer vorne rechts für Notspannung | 5 |
| 484 | Steuergerät rechter und linker Rücksitz | 7,5 |
| 485 | Aktives Sicherheitsgurtschloss-Steuergerät | 5 |
| 486 | Hybrid:
Steuergerät Batteriemanagementsystem; Steuergerät Leistungselektronik. |
10 |
| 487 | Steuergerät elektrische Parkbremse | 5 |
| 488 | Steuergerät SAM hinten | 5 |
| 489 | Radarsensor vorne mit großer Reichweite | 5 |
| 490 | Multikontur-Luftpumpe mit Sitz | 5 |
| 491 | Steuergerät Heckklappe | 40 |
| 492 | Reversibler Gurtstraffer vorne rechts für Notspannung | 40 |
| 493 | Reserve | – |
| 494 | Steuergerät SAM hinten | 40 |
| 495 | Heckscheibenheizung | 40 |
| 496 | Reversibler Gurtstraffer vorne links für Notspannung | 40 |
| Relais | ||
| S | Relais 15 Kabine | |
| T | Relais Heckscheibenheizung | |
| U | Getränkehalter zweite Sitzreihe und Steckdosenrelais | |
| V | AdBlue® Relais | |
| W | Relais Stromkreis 15R | |
| X | 1. Sitzreihe / Kofferraumkühlschrank und Steckdosenrelais | |
| Y | Reserve-Relais | |
Über Mercedes-Benz S-Klasse (W222) (2014-2018)
Die Mercedes-Benz S-Klasse (W222) ist eine Luxuslimousine, die 2013 vorgestellt und bis 2018 produziert wurde. Dieses Modell ist bekannt für sein elegantes Design, fortschrittliche Technologien und hohen Komfort für Fahrer und Passagiere. Der W222 bietet verschiedene Motorisierungen, darunter Benzin- und Dieselmotoren sowie Hybridvarianten. Die Motorleistung reicht von 258 PS bis zu beeindruckenden 630 PS beim S 65 AMG. Der Innenraum des Fahrzeugs ist mit modernsten Technologien ausgestattet, einschließlich des COMAND Online-Systems, das Navigation, Unterhaltung und Informationsdienste bietet. Sicherheitsmerkmale wie adaptiver Tempomat, Spurhalteassistent und Nachtsichtsystem machen dieses Modell zu einem der sichersten Fahrzeuge seiner Klasse.
Sicherungsbelegungsplan Mercedes-Benz S-Klasse (W222)
Diese Seite zeigt den Sicherungsbelegungsplan für die Mercedes-Benz S-Klasse (W222), der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, insbesondere im Bereich des Armaturenbretts und des Kofferraums. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion aller elektrischen Komponenten im Fahrzeug zu gewährleisten.
