Mercedes-Benz C-Klasse W202 (1993-2001) – Sicherungskasten
Mercedes-Benz C-Klasse W202 (1993-2001) – Sicherungskastenbelegung
Baujahr: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes C-Klasse W202 (1993-2001) ist die Sicherung 2 im Sicherungskasten im Motorraum.

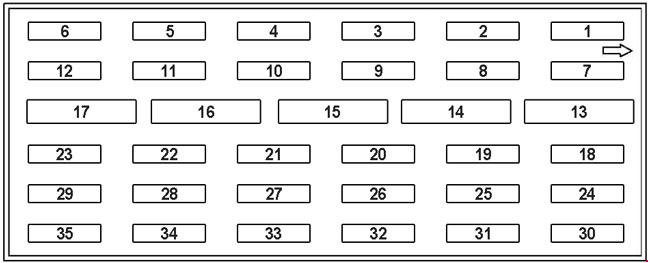

Hauptsicherungskasten im Motorraum (bis 30.11.94)
| Nummer | Ampere [A] | Beschreibung |
| 1 | 7,5 | Abblendlicht rechts |
| 2 | 15 | Zigarettenanzünder vorne mit Aschenbecherbeleuchtung; Handschuhfachleuchte mit Schalter; Radio (bis 09/93). |
| 3 | 10 | Gurtwarnmodul (USA); Automatisches Heiztasten-Steuermodul; Automatisches Klimaanlagen-Tasten-Steuermodul (AC); Klimaanlagen-Steuertaste (Tempomatic); Zeitbegrenzungsrelais für die Nutzung der Motorrestwärme; Radio; Gurt- und Fahrzeuggeschwindigkeitswarnmodul. |
| 4 | 15 | Warnblinkanlage mit Anhänger; Blinker-Set; Timer; Warnton; Taxidachsignal. |
| 5 | 20 | Gurt- und Fahrzeuggeschwindigkeitswarnmodul; Radio; Automatisches Heiztastenmodul; Automatische Klimaanlage (AC); Klimaanlagen-Tasten-Steuermodul (Tempmatic); Tasten-Steuermodul für die Nutzung der Motorrestwärme mit Zeitrelais; Hupe. |
| 6 | 7,5 | Blinker mit Anhänger |
| 7 | 7,5 | Abblendlicht links |
| 8 | 7,5 | Schalter Heckscheibenheizung |
| 9 | 7,5 | Zigarettenanzünderbeleuchtung; Kennzeichenbeleuchtung; Blinker-Set, Instrumentenbeleuchtung. |
| 10 | – | Reserve |
| 11 | 7,5 | Lüfterhilfsrelais, 1. und 2. Stufe (K9); Automatische Klimaanlage / Klimaanlage (Tempmatic); Automatische Klimaanlagen-Steuertaste (AC); Klimaanlagen-Steuermodul (Tempmatic); Tasten-Steuermodul. |
| 12 | 10 | Bremslichtschalter; Anhängerbremslicht; Bremssignal für ABS; Bremssignal für ASR; Bremssignal für ASD; Bremssignal für Tempomat; Tempomatmodul; Blinker-Set, Glühlampenfehleranzeige; Modul zur Überwachung von Außenlichtfehlern. |
| 13 | 30 | Lüfterhilfsrelais, erste und zweite Stufe |
| 14 | 30 | Umlufteinheit der Heizsysteme: Lüftermotor; Lüfterregler. |
| 15 | 30 | Kombischalter: Scheinwerferblinker; Scheinwerferreinigungsanlage; Scheibenwaschpumpe; Scheibenwischermotor; Kombirelais. |
| 16 | 30 | Kombirelais: Heckscheibenheizungssteuerung |
| 17 | 40 | Luftinjektionsrelais, Motor 104 HFM-SFI |
| 18 | 7,5 | Über das Modul zur Überwachung von Außenlichtfehlern: Linkes Positions-/Rücklicht; Linkes vorderes Begrenzungslicht; Linkes hinteres Begrenzungslicht; Anhänger-Rücklicht. |
| 19 | 7,5 | Rechtes Fernlicht |
| 20 | 10 | Elektrischer Heckscheibenschalter; Radio; Steuermodul für beheizten Vordersitz (HS). |
| 21 | 20 | Automatische Antenne |
| 7,5 | Radio | |
| 22 | 10 | Rechte und linke Nebelscheinwerfer |
| 23 | 15 | Überlastschutzrelais; Relais, das die Kick-down-Funktion deaktiviert; Datenbusstecker; Kupplungspedalschalter, Mindestdrehzahleinstellung; Waschsteuerventil; Zeitgesteuertes Vorheizrelais; Steuermodul für die Gemischaufbereitung der Motordrehzahl; Tempomatschalter; Nockenwellenversteller; Ansaugkrümmerheizungsrelais; Tankentlüftungsventil; Umschaltventil für variables Resonanz-Ansaugkrümmer. |
| 24 | 10 | Scheinwerferreinigungsanlage; Über das Modul zur Überwachung von Außenlichtfehlern: Rechtes Positionslicht, Rücklicht; Rechtes vorderes Begrenzungslicht; Rechtes hinteres Begrenzungslicht; Anhänger-Rücklicht. |
| 25 | 7,5 | Linkes Fernlicht; Fernlichtkontrollleuchte |
| 26 | 7,5 | Telefon-Sender/Empfänger; Übertragungsrelais; Komfortsteuermodul; SRS-Fehlerkontrollleuchte. |
| 27 | 7,5 | Eingangs-/Ausgangskontrollleuchte linke Vordertür; Eingangs-/Ausgangskontrollleuchte rechte Vordertür; Datenbusstecker. |
| 28 | 7,5 | Nebelschlussleuchte mit Anhänger |
| 29 | 15 | Beheizte Scheibenwaschdüse links/rechts; Außenspiegelverstellung mit beheizten Spiegeln: Außenspiegel-/Innenspiegelschalter (S50); Spiegelheizung; Rückfahrlichtschalter, Schaltgetriebe; Anlasser-/Rückfahrlichtschalter; Automatikgetriebe. |
| 30 | 10 | Scheinwerferreinigungsanlage: Scheinwerferwaschpumpenrelais; Scheibenwischermotor linker und rechter Scheinwerfer. |
| 31 | – | Reserve |
| 32 | 7,5 | Teststecker für Diagnosemodul II (USA); Diagnosemodul II (USA). |
| 33 | 15 | Vordere Deckenleuchte mit Ausschaltverzögerung und Leselampe; Hintere Deckenleuchte; Kofferraumleuchte; Sonnenblende links und rechts mit beleuchtetem Kosmetikspiegel; Pneumatisches System, Zentralverriegelung. |
| 34 | 10 | Außenspiegel mit Klapp-/Ausklappfunktion; Kopfstützenentriegelungsventil mit Ausschaltverzögerung; Steuermodul für Tagfahrlicht. |
| 35 | 7,5 | Pneumatisches System, Zentralverriegelung; Vordere Deckenleuchte mit Ausschaltverzögerung und Leselampe; Wegfahrsperrenrelais; ATA-Steuermodul mit/ohne Infrarot-Fernbedienung; Anhängererkennungs-Steuermodul. |
Hauptsicherungskasten im Motorraum (01.12.94-31.05.97)

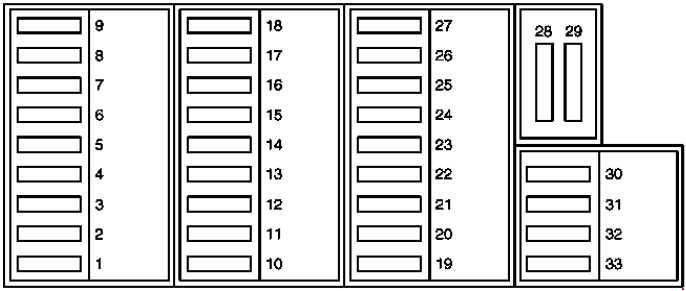

vom 01.12.94 bis 31.08.96

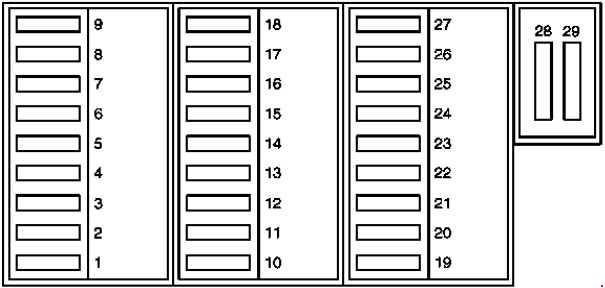

vom 01.09.96 bis 31.05.97
| Nummer | Ampere [A] | Beschreibung |
| 1 | 7,5 | Blinker; Taxameterbeleuchtung, Taxi (bis 31.08.95). |
| 2 | 20 | vom 01.12.94 bis 31.08.95: Hupe; Automatische Heizung; Warmwasserumwälzpumpe; Steuermodul für automatische Heiztasten Duo-Ventil; Automatische Heizung mit Umluft und Motorrestwärmenutzungssystem: Heizungssteuergerät mit Umluft; Abluftventilator; Steuermodul für Klimaanlagentasten (Tempmatic); Steuermodul für automatische Klimaanlagentasten (AC); Steuermodul für Tagfahrlicht; Steuermodul für Gurtwarnung; Steuermodul für Sicherheitsgurte und Fahrzeuggeschwindigkeit. |
| 15 | vom 01.09.95 bis 31.05.97: Hupe; Klimaanlage (Tempmatic): Elektrisches Steuermodul für Abluftventilator; Umluftventil; Klimaanlage (Tempmatic) oder Klimaanlage (Automatisch); Elektrisches Steuermodul für Abluftventilator; Steuermodul für Tagfahrlicht. | |
| 3 | 10 | vom 01.12.94 bis 31.08.95: Instrumententafel; Modul zur Überwachung von Außenlichtfehlern; Bremslichtschalter: Bremslicht; Anhängerbremslicht; Bremssignal für Tempomat; Bremssignal für ABS; Bremssignal für ASR; Bremssignal für ASD; Tempomatmodul/Bremslichtschalter mit Zwischenstecker. |
| 7,5 | vom 01.09.95 bis 31.08.96: Instrumententafel; Modul zur Überwachung von Außenlichtfehlern; Taxameter, Taxi. | |
| 15 | vom 01.09.96 bis 31.05.97: Instrumententafel; Modul zur Überwachung von Außenlichtfehlern; Bremslichtschalter: Bremslichter; Anhängerbremslichter; Zentrales, oben montiertes Bremslicht; Steuermodul für Traktionssystem; Beheizte Scheibenwaschdüsen; Taxameter. | |
| 4 | 7,5 | Rechtes Abblendlicht |
| 15 | Abblendlicht ATA | |
| 5 | 7,5 | Linkes Abblendlicht |
| 6 | 7,5 | Rechtes Fernlicht |
| 7 | 7,5 | Linkes Fernlicht; Fernlichtblinker; |
| 8 | 10 | Linker Nebelscheinwerfer; Rechter Nebelscheinwerfer. |
| 9 | 40 | bis 31.08.95: Lüfterregler, Klimaanlage (automatisch) / Klimaanlage (Tempmatic) |
| 30 | vom 01.09.95 bis 31.05.97: Lüfterregler, Klimaanlage (automatisch) / Klimaanlage (Tempmatic) | |
| 10 | 15 | Warnblinkanlage mit Anhänger; Blinker-Set; Taxidachsignal. |
| 11 | 40 | Heckscheibenheizung: Kombirelais (Blinker / Warnsignal, beheizte Heckscheibe, Scheibenwischermotor) |
| 12 | 20 | bis 31.08.95: Automatische Heizung mit Umluft und Motorrestwärmenutzungssystem: Warmwasserumwälzpumpe; Umschaltventil für Frisch-/Umluftklappen; Doppelventil; Steuermodul für Klimaanlagentasten (Tempmatic); Steuermodul für automatische Klimaanlagentasten (AC); Steuermodul für Gurtwarnung; Automatische Heizung mit Umluft und Motorrestwärmenutzungssystem: Zeitgesteuertes Relais zur Nutzung der Motorrestwärme; Zigarettenanzünder (Kundenoption). |
| 10 | vom 01.09.95 bis 31.05.97: Lampenwarnsignal; Automatische Heizung mit Umluft und Motorrestwärmenutzungssystem; Klimaanlage (Tempmatic); Klimaanlage (automatisch); Minibar (Kundenoption); Zigarettenanzünder (Kundenoption). | |
| 15 | vom 01.09.95 bis 31.05.97 und höher (nur wenn Zigarettenanzünder an Klemme 30 angeschlossen ist): Lampenwarnsignal; Automatische Heizung mit Umluft und Motorrestwärmenutzungssystem; Klimaanlage (Tempmatic); Klimaanlage (automatisch); Minibar (Kundenoption); Zigarettenanzünder (Kundenoption). |
| 13 | 40 | Kombirelais: Scheibenwischermotor (Intervallschaltung); Heckscheibenheizungssteuerung (vom 01.09.96 bis 31.05.97); Heckscheibenheizung (vom 01.09.95 bis 31.08.96): Heckscheibenheizungsschalter; Kombischalter: Blinker; Scheibenwischermotor; Scheibenwaschpumpe; Scheibenwischermotor; Scheibenwischermotor (Intervallschaltung). |
| 14 | 15 | Zigarettenanzünder vorne mit Aschenbecherbeleuchtung; Handschuhfachleuchte mit Schalter; Heckscheibenheizungsschalter (vom 01.12.94 bis 31.08.95); Garagentoröffner (USA; vom 01.09.96 bis 31.05.97); Relais für beheizten Rücksitz (Kundenoption). |
| 15 | 15 | Positionslicht rechts; Rücklicht rechts; Vorderes Begrenzungslicht rechts; Hinteres Begrenzungslicht rechts; Anhänger-Rücklicht; Instrumententafel; Scheinwerferreinigungsanlage angeschlossen; Kennzeichenbeleuchtung; Zigarettenanzünderbeleuchtung. |
| 16 | 7,5 | Positionslicht links; Rücklicht links; Vorderes Begrenzungslicht links; Hinteres Begrenzungslicht links; Anhänger-Rücklicht. |
| 17 | 7,5 | Nebelschlussleuchte; Nebelschlussleuchte mit Anhänger. |
| 18 | 40 | bis 31.08.95: Automatische Heizung: Luftmengenregler, Lüftermotor; Automatische Heizung mit Umluft und Motorrestwärmenutzungssystem: Luftmengenregler, Lüftermotor. |
| 7,5 | vom 01.12.94 bis 31.08.95: Steuermodul für Klimaanlagentasten (Tempmatic); Steuermodul für automatische Klimaanlagentasten (AC); vom 01.09.95 bis 31.08.96: Automatische Heizung: Luftmengenregler, Lüftermotor; Automatische Heizung mit Umluft und Motorrestwärmenutzungssystem: Luftmengenregler, Lüftermotor; Klimaanlage (Temp.); Lüfter, Zusatzlüfter; Klimaanlage (automatisch): Lüfter, Zusatzlüfter. | |
| 19 | 15 | vom 01.09.95 bis 31.05.97: Sicherungskasten für Laderaumanschluss, T-Modelle. |
| 20 | 7,5 | Airbag-Fehleranzeige: SRS-Fehlerkontrollleuchte; Airbag-Aufrollmodul; Komfortrelais. |
| 21 | 15 | Telefon-Sender/Empfänger; Steuermodul für beheizten Vordersitz (HS). |
| 22 | 10 | Elektrischer Heckscheibenrollo-Schalter |
| 23 | 15 | Vordere Deckenleuchte mit Ausschaltverzögerung und Leselampe; ATA-Steuermodul; Steuermodul für Zentralverriegelung mit Infrarot-Fernbedienung; Rückspiegel mit Abblendfunktion; Elektronische Abblendung des Innenspiegels; ATA: Wegfahrsperrenrelais; Kopfstützenentriegelung hinten: Kopfstützenentriegelungsventil mit Ausschaltverzögerung; Steckdose, Anhängeranschluss, 13-polig. |
| 24 | 15 | Außenspiegelverstellung links/rechts: Spiegelheizung; Außenspiegel-/Innenspiegelschalter; Rückfahrlichtschalter; Außenspiegelverstellung links/rechts mit Klapp-/Ausklappfunktion: Spiegelheizung; Außenspiegel-/Innenspiegelschalter; Außenspiegel mit Klapp-/Ausklappfunktion, Spiegelklappmotoren; Orthopädische Rückenlehne. |
| 25 | 20 | Steuermodul für beheizten Vordersitz (HS) |
| 26 | 15 | Telefon-Sender/Empfänger |
| 27 | 15 | Vordere Deckenleuchte mit Ausschaltverzögerung und Leselampe; Hintere Deckenleuchte; Kofferraumleuchte; Steuermodul für Zentralverriegelung mit Infrarot-Fernbedienung; Pneumatisches System, Zentralverriegelung. |
| 28 | 40 | Über Luftinjektionsrelais: Elektrische Luftpumpe |
| 29 | 30 | Zusatzlüfter ECE Zusatzlüfter (USA, Japan) |
| 30 | 15 | vom 01.12.94 bis 31.08.95: Überspannungsschutzrelais; Zeitbegrenzungsrelais für Vorheizung; Relais, das Kick-down deaktiviert; Waschsteuerventil; Elektromagnetischer Aktuator, Nockenwellenverstellung; Kupplungspedalschalter, Leerlaufdrehzahlregelung; Tankentlüftungsventil; Umschaltventil für variables Resonanz-Ansaugkrümmer. |
| 30 | vom 01.09.95 bis 31.08.96: Überspannungsschutzrelais; Zeitbegrenzungsrelais für Vorheizung; Elektromagnetischer Aktuator, Nockenwellenverstellung; Waschsteuerventil; Relais, das Kick-down deaktiviert; Bremslichtschalter: Bremslicht; Anhängerbremslicht; Bremssignal für Tempomat; Bremssignal für ABS; Bremssignal für ASR; Bremssignal für ASD; Tempomatmodul/Bremslichtschalter mit Zwischenstecker. |
Über Mercedes-Benz C-Klasse W202 (1993-2001)
Der Mercedes-Benz C-Klasse W202, produziert von 1993 bis 2001, stellt die zweite Generation der C-Klasse Modellreihe dar. Dieses Modell war bekannt für seine Zuverlässigkeit, Komfort und hochwertige Verarbeitung. Der W202 war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren. Zu den beliebtesten Benzinmotoren gehörten die 1.8-, 2.0-, 2.2- und 2.8-Liter-Versionen, während die Dieselvarianten 2.0-, 2.2- und 2.5-Liter-Motoren umfassten. Dank der breiten Palette an Motoren und Ausstattungen erfreute sich dieses Modell großer Beliebtheit bei Fahrern, die ein zuverlässiges und komfortables Fahrzeug für den täglichen Gebrauch suchten.
Sicherungskastenbelegung Mercedes-Benz C-Klasse W202
Diese Seite zeigt die Sicherungskastenbelegung für den Mercedes-Benz C-Klasse W202, die für die ordnungsgemäße Wartung des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Motorraum und im Fahrzeuginnenraum, genauer gesagt unter dem Armaturenbrett. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
