Mercedes-Benz 190 (1982-1993) – Sicherungskasten

Mercedes-Benz 190 (1982-1993) – Sicherungsplan

Baujahr: 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993.

Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes 190 (1982-1993) ist die Sicherung 19 im Sicherungskasten.

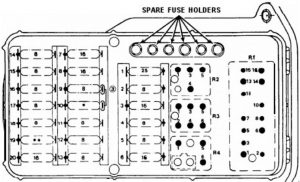

Sicherungskasten

Nr.	[A]	Beschreibung
1	8 1) 16 2) 25 3)	Zusatzlüfter / Kühlerlüfter Tempmatic Klimaanlage
2	8	Vergaser Zusatzlüfter / Kühlerlüfter Tempmatic Klimaanlage
3	16	Zusatzlüfter / Kühlerlüfter
4	8	Rechter Scheinwerfer, Fernlichtkontrollleuchte
5	8	Linker Scheinwerfer
6	16	Kombirelais, Heckscheibenheizung
7	16	Elektrischer Motor rechtes hinteres Fenster, linkes vorderes Fenster
8	16	Elektrischer Motor linkes hinteres Fenster, rechtes vorderes Fenster
9	8	Antiblockiersystem, Rückfahrlichter, Mittelkonsole, Tempomat-Kontrollleuchten, Bremslichter, Warnleuchten (Kraftstoffreserveleuchte, Bremsbelagverschleißanzeige, Bremsflüssigkeitsstandanzeige, Handbremse), Magnetventil Automatikgetriebe
10	8 4) 16 5)	Diebstahlschutz, Zusatzlüfter / Kühlerlüfter, Lüfter – elektromagnetische Kupplung, Tempomat, elektronische Motorsteuerung, Sitzheizung, orthopädische Sitze, beheizbare Außenspiegel, rechter Außenspiegel, Drehzahlmesser, Scheibenwischer / Waschanlage, beheizbare Scheibenwaschanlage, Außentemperaturanzeige, Relais zur Leerlaufdrehzahlbegrenzung
11	8	Hupe, Tempmatic Klimaanlage, Blinker, Warnsystem
12	8	Hintere Innenbeleuchtung, Antenne, Diebstahlschutz, Zentralverriegelung, Zusatzbeleuchtung, hintere Leseleuchte, elektrische Sitze

13	8	Drehzahlmesser, automatische Antenne, Uhr, Nachtlichter, Notlichter, Radio / CD-Player, Kofferraumbeleuchtung, Warnsystem
14	8	Beleuchtung: Armaturenbrett / Mittelkonsole, Scheinwerferwischer / Waschanlage, Park- / Rück- / Seitenlichter, Blinker (rechte Seite) / Kennzeichen / Getriebemodell, Warnsystem
15	8	Lichter: Park- / Rück- / Seitenlichter, Blinker (linke Seite) / Kennzeichen / Getriebemodell
16	8	Nebelscheinwerfer
17	8	Scheinwerfer (rechts) (Abblendlicht)
18	8	Scheinwerfer (rechts) (Abblendlicht)
19	16	Zigarettenanzünder , Handschuhfachlampe, Radio, Heckscheibenheizung, Schiebedach (Öffnungsdach)
20	16	Scheinwerfer, Scheinwerferwischer / Waschanlage, Scheibenwischer / Waschanlage
Relais
R1	Kombirelais (Heckscheibenheizung, Timer, Scheibenwischer / Waschanlage, Warnblinker / Blinker)
R2	Fensterheberrelais
R3	Zusatzlüfterrelais
R4	OVP-Relais
1) Ab Modelljahr 1990 2) Modelle von 1984 bis 1988 3) Modelle von 1987 bis 1989 4) Ohne Sitzheizung 5) Mit Sitzheizung

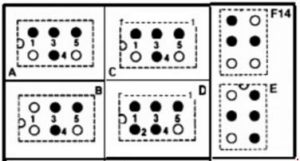

Zusatzrelais-Schema

Nr.	[A]	Beschreibung
1	25	Von den elektrischen Sitzschaltern: Höhe, vorwärts-rückwärts
2	25	Schalter für elektrische Vordersitze: hintere Höhe, Rückenlehnensteuerung
Relais
ZA	Steckdosenrelais Zusatzlüfterrelais hohe Geschwindigkeit
b	Zusatzsicherungsunterstützung (Steckdose)
do	Zusatzlüfterrelais (201.028 / .034) Doppeltes Zusatzlüfterrelais (201.025) Steckdosenrelais Zusatzlüfterrelais hohe Geschwindigkeit
re	Scheinwerferwischerrelais Diebstahlschutz-Sicherungsunterstützung Elektrisches Sitzrelais
mi	Ansaugkrümmer-Vorwärmer (190E 2.3)
F14	Diebstahlwarnanlage (ATA)

Zusatzsicherungsunterstützung

[A]	Beschreibung
8	Mobiltelefon (TRU)
16	Beheizte Dichtungen
25	Tempmatic Lüfterschalter
