Ford Escort (1997-2003) – Sicherungskasten
Ford Escort (1997-2003) – Sicherungsplan
Baujahr: 1997, 1998, 1999, 2000, 2001, 2002, 2003.

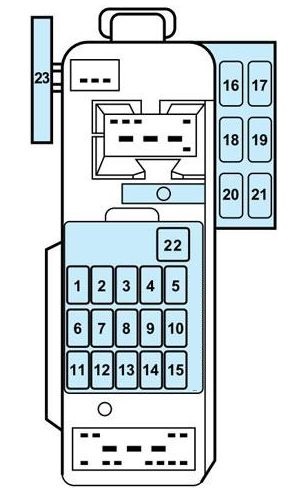

Sicherungsplan in der Kabine
Ford Escort – Sicherungsplan – Kabine
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Rückleuchten, Getriebesperre |
| 20 | ZX2: Rückleuchten, Bremsdruckschalter | |
| 2 | 15 | Instrumentenbeleuchtung, Kennzeichenbeleuchtung, Positionsleuchten, Seitenleuchten, Rückleuchten (Radio, Klimaanlagenbeleuchtung) |
| 3 | 15 | Schiebedach |
| 4 | 10 | Geschwindigkeitsregelung |
| 5 | — | — |
| 6 | 30 | Elektrische Türschlösser |
| 7 | 15 | Hupe, Getriebesperre (ZX2) |
| 8 | 15 | Klimaanlage, ABS |
| 9 | 10 | Rückfahrlichter, Getriebesperre, Instrumententafel, Geschwindigkeitsregelung, Blinker, Warnsummer für eingeschaltete Zündung, Kühlmittelstandschalter, Heckscheibenheizung |
| 10 | 20 | Scheibenwischer und Scheibenwaschanlage vorne, Gebläsemotorrelais |
| 11 | 10 | Heckscheibenwischer und -waschanlage |
| 10 | ZX2: Tagfahrlicht (DRL) |
| 12 | 15 | Warnblinkanlage, Blinker |
| 13 | 10 | Uhr, Innenbeleuchtung, Kofferraumbeleuchtung, Sicherheitsgurt-Warnsummer, Radioversorgung, Motorsteuerung, Fernbedienungs-Diebstahlschutzmodul (RAP), Getriebesperre, Begrüßungsbeleuchtung, Startsystem, Instrumententafel (ZX2) |
| 14 | 15 | Motorsteuerungssystem, Airbag (außer ZX2), TR-Sensor (außer ZX2), elektronisches Automatikgetriebe (ZX2), Zündsystem (ZX2), Relaismodul für konstante Steuerung (PCM-Relais (ZX2)) |
| 15 | 5 | Elektrische Spiegel, Radio, schlüsselloser Zugang (RKE) |
| 5 | ZX2: elektrische Spiegel, Radio, Fernbedienungs-Diebstahlschutzmodul (RAP) | |
| 16 | 10 | H02S, Kraftstoffdampf-Durchflusssensor |
| 17 | — | — |
| 18 | 10 | Tagfahrlicht/Nebelscheinwerfer |
| 19 | 15 | Premium-Audioverstärker, CD-Wechsler |
| 20 | 20 | Zigarettenanzünder |
| 21 | 15 | Radio (Premium-Audio) |
| 10 | Airbag | |
| 22 | 30 | Elektrische Fensterheber |
| 23 | 30 | Gebläsemotorrelais |
Sicherungsplan im Motorraum
Ford Escort – Sicherungsplan – Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Kraftstoffeinspritzsystem, Airbag, Generator |
| 2 | 30 | Heckscheibenheizung |
| 3 | 100 | Allgemeiner Stromkreisschutz |
| 4 | 40 | Sicherungen Kabine 1, 2, 6, 12, 13, 7 |
| 5 | 60 | Antiblockiersystem (ABS) |
| 6 | 40 | Kühlerlüfter |
| 8 | — | — |
| 9 | 10 | Borddiagnose |
| 10 | 20 | Kraftstoffpumpe |
| 11 | 10 | Scheinwerfer |
| 20 | Scheinwerfer | |
| 12 | 10 | Scheinwerfer |
| 20 | Scheinwerfer | |
| Relais | ||
| 7 | Scheinwerferrelais | |
Über Ford Escort (1997-2003)
Der Ford Escort, produziert von 1997 bis 2003, ist ein beliebtes Kompaktfahrzeug, das sich durch Zuverlässigkeit und Praktikabilität auszeichnet. Dieses Modell war in verschiedenen Karosserievarianten erhältlich, darunter Schrägheck, Limousine und Kombi, was den Kunden eine breite Auswahl je nach ihren Bedürfnissen bot. Der Ford Escort war mit verschiedenen Motoren ausgestattet, darunter Benzin- und Dieselvarianten, die unterschiedliche Leistungen und Kraftstoffverbräuche boten. Dank seines einfachen Designs und der verfügbaren Ersatzteile erfreute sich der Ford Escort großer Beliebtheit bei Fahrern, die ein zuverlässiges und wirtschaftliches Fahrzeug für den täglichen Gebrauch suchten.
Sicherungsplan Ford Escort
Diese Seite zeigt den Sicherungsplan für den Ford Escort, der für die Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten normalerweise unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen und ihn ordnungsgemäß zu warten.
