Ford Expedition U553 (2018-2021) – Sicherungskasten
2018, 2019, 2020, 2021.

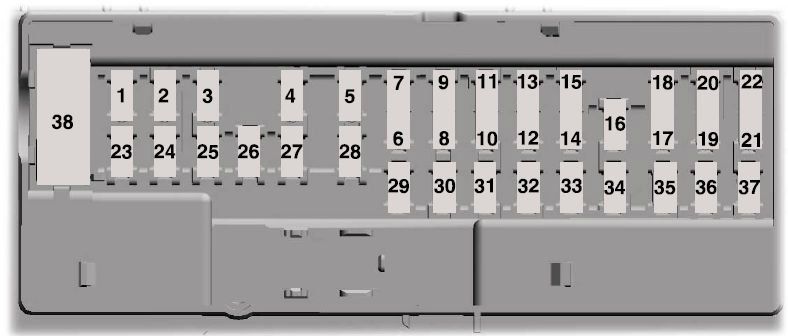

Sicherungsbelegung im Innenraum
Die Sicherung befindet sich im Innenraum unter dem Armaturenbrett. Zum Zugriff auf die Abdeckung muss möglicherweise eine Verkleidung entfernt werden.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | – |
| 2 | 7,5 | 2018-2019: Fahrersitzschalter |
| 10 | 2020-2021: Fahrersitzschalter | |
| 3 | 20 | 2018-2019: Fahrertürentriegelung |
| 7,5 | 2020-2021: Fahrertürentriegelung | |
| 4 | 5 | 2018-2019: Anhängerbremssteuerung |
| 20 | 2020-2021: Audioverstärker | |
| 5 | 20 | 2018-2019: Audioverstärker |
| 6 | 10 | 2020-2021: Intelligente Datalink-Anschlusslogik |
| 7 | 10 | 2020-2021: Hinteres Audio-Steuermodul |
| 8 | 5 | 2020-2021: Drahtloses Zubehörladegerät, Hands-free Liftgate-Modul |
| 9 | 10 | 2018-2019: Unterhaltungsmodul für die Rücksitze, Head-Up-Display |
| 5 | 2020-2021: Tastatur, Modul für verbundenen Sensor | |
| 10 | 5 | 2018-2019: Modul für drahtloses Zubehörladegerät, Modul für berührungsloses Öffnen des Kofferraums |
| 11 | 5 | 2018-2019: Tastatur, Modul für verbundenen Sensor |
| 12 | 7,5 | 2018-2019: Anzeigesatz, elektronisches Bedienfeld, intelligente Datalink-Anschlusslogik |
| 7,5 | 2020-2021: Instrumententafel | |
| 13 | 7,5 | Getriebemodul, Lenksäulensteuermodul, intelligente Datalink-Anschlusslogik (2020-2021), Klimaanlagensteuermodul (2021) |
| 14 | 10 | 2018-2019: Erweitertes Leistungsmodul, Bremsschalter |
| 15 | 2020-2021: Bremsschalter | |
| 15 | 10 | 2018-2019: Stromversorgung des intelligenten Datalink-Anschlusses |
| 15 | 2020-2021: SYNC | |
| 16 | 15 | 2018-2019: Fensterentriegelung |
| 17 | 5 | 2018-2019: Telematik-Steuergerät – Modem |
| 18 | 5 | 2018-2019: Zündschalter, elektromagnetische Schlüsselverriegelung, Starttaste |
| 7,5 | 2020-2021: Elektromagnetische Schlüsselverriegelung, Getriebemodul | |
| 19 | 7,5 | 2018-2019: Getriebesteuerungsschalter, Getriebemodul |
| 5 | 2020-2021: Telematik-Steuergerätemodul |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 20 | 5 | 2020-2021: Startschalter |
| 21 | 5 | Feuchtigkeits- und Temperatursensor im Auto |
| 22 | 5 | Elektrochromatischer Spiegel, beheiztes Sitzmodul in der zweiten Reihe |
| 23 | 10 | 2018-2019: Schiebedachlogik, Wechselrichter, Fensterheberschalter, Spiegelheberschalter |
| 30 | 2020-2021: Fensterschalter, elektrische Spiegelschalter, Modul für den linken vorderen Türbereich | |
| 24 | 20 | 2018-2019: Zentralverriegelung entriegeln |
| 30 | 2020-2021: Schiebedachlogik | |
| 25 | 30 | 2018-2019: Modul für den linken vorderen Türbereich |
| 20 | 2020-2021: Audioverstärker Nr. 2 | |
| 26 | 30 | Modul für den rechten vorderen Türbereich |
| 27 | 30 | 2018-2019: Schiebedach |
| 30 | 2020-2021: Modul für den linken hinteren Türbereich | |
| 28 | 20 | 2018-2019: Stereo-Verstärker |
| 30 | 2020-2021: Modul für den rechten hinteren Türbereich | |
| 29 | 30 | 2018-2019: Modul für den linken hinteren Türbereich |
| 15 | 2020-2021: Verstellbare Pedale | |
| 30 | 30 | 2018-2019: Modul für den rechten hinteren Türbereich |
| 5 | 2020-2021: Anhängerzugkraft-Steuermodul | |
| 31 | 15 | 2018-2019: Verstellbare Pedale |
| 10 | 2020-2021: Klimaanlagenmodul hinten, Fahrmodus-Schaltermodul, Geländemanagement-Schalter, Funkfrequenz-Transceiver-Modul, 4×4-Schalter | |
| 32 | 10 | 2018-2019: SYNC, Fahrmodus-Schaltermodul, 4×4-Schalter, Funkfrequenz-Transceiver-Modul, Heizung hinten – Belüftung und Klima. Klimaanlage, Steuermodul |
| 20 | 2020-2021: Audio-Steuermodul | |
| 33 | 20 | 2018-2019: Audio-Steuermodul |
| 34 | 30 | Start-/Leistungsrelais |
| 35 | 5 | 2018-2019: Erweitertes Leistungsmodul |
| 36 | 15 | Bildverarbeitungsmodul A, automatisches Parkassistenzmodul, kontinuierliches Dämpfungssteuermodul |
| 37 | 20 | Beheiztes Lenkrad |
| 38 | 30 | Hinteres Fenster links, hinteres Fenster rechts |

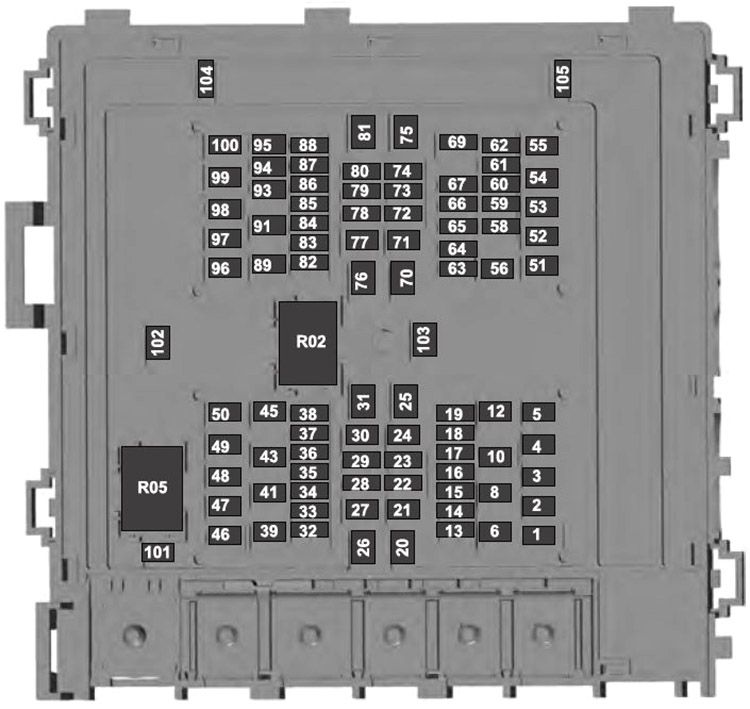

Sicherungsbelegung im Motorraum
Die elektrische Platte befindet sich im Motorraum. Sie enthält Hochstromsicherungen, die die wichtigsten Stromkreise des Fahrzeugs vor Überlastung schützen.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 25 | Hupe |
| 2 | 50 | Kühlerlüfter Nr. 1 |
| 3 | 30 | Scheibenwischermotor vorne |
| 4 | 50 | 2020-2021: Wechselrichter |
| 5 | 30 | Anlassermotorrelais |
| 6 | 20 | Zigarettenanzünder Power Point Nr. 1 |
| 8 | 20 | Zigarettenanzünder Power Point Nr. 2 |
| 10 | 5 | Regensensor |
| 12 | 20 | 2020-2021: Anhängerlichtmodul |
| 13 | 10 | 4×4-Modul, Beleuchtungsheizung, beheizte Spiegelrelaisspule, beheizte Wischerrelaisspule, Getriebeisolationsrelaisspule |
| 14 | 15 | 2018-2019: Getriebesteuermodul |
| 15 | 15 | Spannungsqualitätsmodul Run/Start Power, Toter-Winkel-Informationssystem, Head-Up-Display (2018-2019), Bildverarbeitungsmodul B, Frontkamera, Rückfahrkamera, Tempomatmodul |
| 16 | 10 | Antriebsstrang-Steuermodul (PCM) Start/Zündung |
| 17 | 10 | Antiblockiersystem (ABS) Start/Zündung |
| 18 | 10 | Elektronische Lenkunterstützung Start/Zündung |
| 19 | – | – |
| 20 | 40 | Gebläsemotor |
| 21 | 40 | Beifahrersitzmotoren |
| 22 | – | – |
| 23 | 10 | Lichtmaschine Linie A |
| 24 | 30 | Anhängerbremssteuermodul |
| 25 | 50 | Karosseriesteuermodul Nr. 1 (BCM) |
| 26 | 50 | Kühlerlüfter Nr. 2 |
| 27 | 40 | Fahrersitzmotoren |
| 28 | 15 | Beheizte Rücksitze, Klimaanlagenmodul für Rücksitze (2020-2021) |
| 29 | 10 | 2018-2020: Integrierter Radnaben-Elektromagnet |
| 30 | 25 | Anhängerbatterieladung Klasse II-IV |
| 31 | 50 | Elektrisch klappbares Sitzmodul |
| 32 | 10 | Klimaanlagenkupplung |
| 33 | – | – |
| 34 | – | – |
| 35 | 20 | Fahrzeugleistung Nr. 4 |
| 36 | 10 | Fahrzeugleistung Nr. 3 |
| 37 | 25 | Fahrzeugleistung Nr. 2 |
| 38 | 25 | Fahrzeugleistung Nr. 1 |
| 39 | – | – |
| 41 | 50 | 2018-2019: Wechselrichter |
| 43 | 20 | 2018-2019: Anhängerlichtmodul Klasse II-IV. |
| 45 | 20 | Scheibenwischerpumpe vorne/hinten |
| 46 | 7,5 | Familienunterhaltungssystem |
| 47 | – | – |
| 48 | – | – |
| 49 | – | – |
| 50 | 30 | Kraftstoffpumpe |
| 51 | 20 | Leistungspunkt Nr. 3 |
| 52 | 50 | Karosseriesteuermodul (BCM), Spannungsqualitätsmodul (VQM) |
| 53 | 25 | Anhänger-Parklichtrelais, Anhängersteuermodul (2020-2021) |
| 54 | 40 | Elektronisches Sperrdifferenzialrelais |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 55 | 40 | Zusatzlüfter |
| 56 | 20 | Leistungspunkt Nr. 4 |
| 58 | 5 | – |
| 59 | – | – |
| 60 | 5 | – |
| 61 | 25 | – |
| 62 | 25 | – |
| 63 | 25 | Allradantrieb (4×4) |
| 64 | – | – |
| 65 | – | – |
| 66 | – | – |
| 67 | – | – |
| 69 | 30 | 2020-2021: Heckklappenmodul |
| 70 | 40 | Antiblockiersystem / Parkbremsmodul |
| 71 | 25 | Allradantrieb (4×4) |
| 72 | – | – |
| 73 | – | – |
| 74 | 10 | Anhänger-Rückfahrlichter |
| 75 | – | – |
| 76 | 50 | Karosseriesteuermodul (BCM) Nr. 2 |
| 77 | 30 | Klimatisiertes Sitzmodul (beheizt/belüftet) |
| 78 | 20 | – |
| 79 | – | – |
| 80 | 10 | Beheizter Frontscheibenwischer |
| 81 | – | – |
| 82 | – | – |
| 83 | 15 | 2018-2019: Leistung des Getriebesteuermoduls (TCM) |
| 84 | – | – |
| 85 | – | – |
| 86 | 5 | Intelligentes USB-Ladegerät Nr. 5 |
| 87 | 5 | Intelligentes USB-Ladegerät Nr. 3 |
| 88 | 10 | Mehrkreisrelais mit Sitzen |
| 89 | 40 | Robuste Trittbretter |
| 91 | 30 | 2018-2019: Heckklappenmodul |
| 93 | 15 | Beheizte Spiegel |
| 94 | 5 | Intelligentes USB-Ladegerät Nr. 1 |
| 95 | 10 | Intelligentes USB-Ladegerät Nr. 2 |
| 96 | 30 | Heckscheibenwischermotorrelais |
| 97 | 40 | 2018-2019: Ladeluftkühler-Relaislüfter |
| 98 | 15 | Getriebeölpumpe |
| 99 | 40 | Beheizte Hintergrundbeleuchtung |
| 100 | 20 | Leistungspunkt Nr. 5 |
| 101 | 25 | Elektrischer Lüfter Nr. 2 |
| 102 | – | – |
| 103 | – | – |
| 104 | – | – |
| 105 | – | – |
| R02 | Antriebsstrang-Steuermodul (PCM) | |
| R05 | Elektrischer Lüfter Nr. 2 | |
