Ford Mondeo (1992-2022) – Sicherungskasten
Sicherungs- und Relaisplan – Ford Mondeo
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1992, 1993, 1994, 1995, 1996.

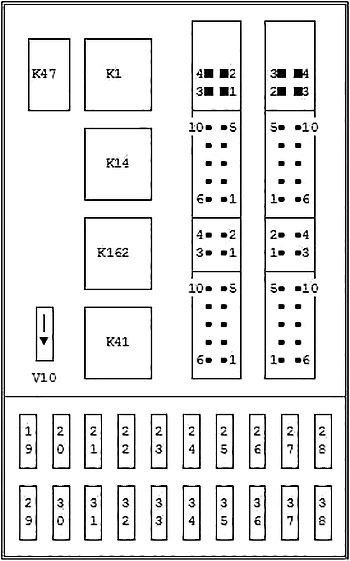

Sicherungsplan des Sicherungskastens in der Kabine
Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 19 | 7,5 | Beheizbare Spiegel |
| 20 | 10 | Scheibenwischermotoren |
| 21 | 40 | Elektrische Fensterheber |
| 22 | 7,5 | ABS |
| 23 | 15 | Klemme 15, Rückfahrlichter, Wegfahrsperre, Klimaanlage, Blinkerschalter, beheizte Scheibenwaschdüsen, P/N |
| 24 | 15 | Bremslichter |
| 25 | 20 | Ersatzbirnen |
| 26 | 20 | Nebelscheinwerfer |
| 27 | 15 | Zigarettenanzünder |
| 28 | 30 | Sitzverstellung, Scheinwerferreinigungsanlage |
| 29 | 30 | Heckscheibenheizung |
| 30 | 7,5 | Klemme 15, Innenbeleuchtung, akustisches Signal |
| 31 | 7,5 | Armaturenbrettbeleuchtung |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 32 | 7,5 | Radio (Klemme 75) |
| 33 | 7,5 | Positionslichter – linke Seite |
| 34 | 7,5 | Klemme 30, Innenbeleuchtung, elektrische Spiegelverstellung, Uhr |
| 35 | 7,5 | Positionslichter – rechte Seite |
| 36 | 15 | Radio |
| 37 | 30 | Heizungsgebläsemotor |
| 38 | 7,5 | Airbag |
| K1 | Heckscheibenheizung | |
| K14 | Heizungsgebläsemotor | |
| K41 | Zündung | |
| K47 | Innenbeleuchtung | |
| K162 | Scheibenwischermotor | |
| V10 | Verpolungsschutz | |

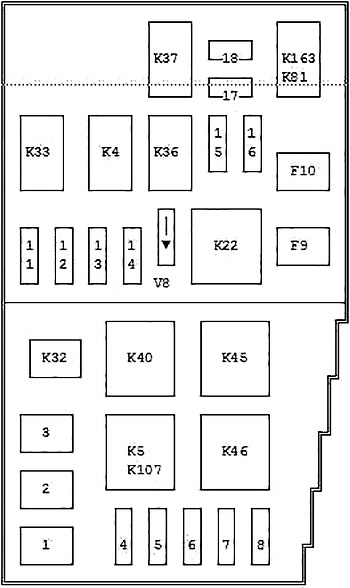

Sicherungsplan des Sicherungskastens im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 80 | Hauptstromversorgung des elektrischen Systems des Fahrzeugs |
| 2 | 60 | Motorkühlerlüfter |
| 3 | 60 | ABS, Heizung (Diesel) |
| 4 | 20 | Zündung, EEC-Modul, Tagfahrlicht |
| 5 | 30 | Beheizbare Windschutzscheibe |
| 6 | 30 | Beheizbare Windschutzscheibe |
| 7 | 20 | ABS |
| 8 | 30 | Beheizbare Sitze, Zusatzheizung |
| 9 | 20 | Elektronische Motorsteuerung (EWG) |
| 10 | 20 | Zündschalter, Positionslicht |
| 11 | 3 | PCM-Speicher |
| 12 | 15 | Hupen- und Warnblinkersystem |
| 13 | 20 | HEGO-Sensor |
| 14 | 15 | Kraftstoffpumpe |
| 15 | 10 | Rechtes Abblendlicht |
| 16 | 10 | Linkes Abblendlicht |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 17 | 10 | Rechtes Fernlicht |
| 18 | 10 | Linkes Fernlicht |
| K4 | Kraftstoffpumpe | |
| K5 | Tagfahrlicht | |
| K22 | Anlassermotor | |
| K32 | Klimaanlage | |
| K33 | Hupe | |
| K36 | Abblendlicht | |
| K37 | Fernlicht | |
| K40 | Beheizbare Windschutzscheibe | |
| K45 | Kühlerlüfter | |
| K46 | Kühlerlüfter (hohe Geschwindigkeit) | |
| K81 | PCM (Diesel) | |
| K107 | Klimaanlage (Diesel) | |
| K163 | PCM (Benzin) | |
| V8 | Verpolungsschutz | |
Sicherungs- und Relaisplan – Ford Mondeo
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1996, 1997, 1998, 1999, 2000.
Sicherungsplan des Sicherungskastens in der Kabine
Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 19 | 7,5 | Beheizbare Spiegel |
| 20 | 10 | Scheibenwischermotoren |
| 21 | 40 | Elektrische Fensterheber |
| 22 | 7,5 | ABS |
| 23 | 15 | Klemme 15, Rückfahrlichter, Wegfahrsperre, Klimaanlage, Blinkerschalter, beheizte Scheibenwaschdüsen, P/N |
| 24 | 15 | Bremslichter |
| 25 | 20 | Diagnosestecker, Zentralverriegelung |
| 26 | 20 | Nebelscheinwerfer |
| 27 | 15 | Zigarettenanzünder |
| 28 | 30 | Sitzverstellung, Scheinwerferreinigungsanlage |
| 29 | 30 | Heckscheibenheizung |
| 30 | 7,5 | Klemme 15, Innenbeleuchtung, akustisches Signal |
| 31 | 7,5 | Armaturenbrettbeleuchtung |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 32 | 7,5 | Radio (Klemme 75) |
| 33 | 7,5 | Positionslichter – linke Seite |
| 34 | 7,5 | Klemme 30, Innenbeleuchtung, elektrische Spiegelverstellung, Uhr |
| 35 | 7,5 | Positionslichter – rechte Seite |
| 36 | 15 | Radio |
| 37 | 30 | Heizungsgebläsemotor |
| 38 | 7,5 | Airbag |
| Relais | ||
| K1 | Heckscheibenheizung | |
| K14 | Heizungsgebläsemotor | |
| K41 | Zündung | |
| K47 | Innenbeleuchtung | |
| K162 | Scheibenwischermotor | |
| Diode | ||
| V10 | Verpolungsschutz | |

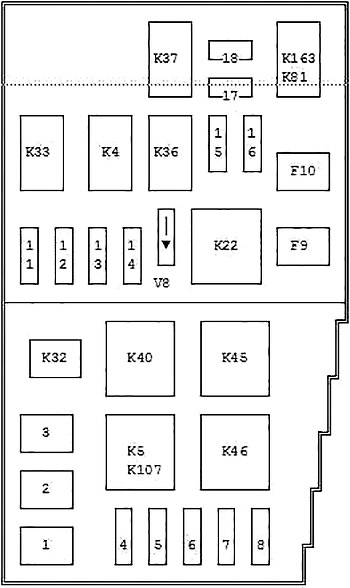

Sicherungskasten im Motorraum
Schaltplan (bis 09/1999)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 80 | Hauptstromversorgung des elektrischen Systems des Fahrzeugs |
| 2 | 60 | Motorkühlerlüfter |
| 3 | 60 | ABS, Heizung (Diesel) |
| 4 | 20 | Starten, EEC-Modul, Tagfahrlicht |
| 5 | 30 | Beheizbare Frontscheibe |
| 6 | 30 | Beheizbare Frontscheibe |
| 7 | 20 | ABS |
| 8 | 30 | Beheizbare Sitze, Zusatzheizung |
| 9 | 20 | Elektronische Motorsteuerung (EWG) |
| 10 | 20 | Zündschalter, Positionslicht |
| 11 | 3 | PCM-Speicher |
| 12 | 15 | Hupen- und Warnblinkersystem |
| 13 | 20 | HEGO-Sensor |
| 14 | 15 | Kraftstoffpumpe |
| 15 | 10 | Rechtes Abblendlicht |
| 16 | 10 | Linkes Abblendlicht |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 17 | 10 | Scheinwerfer mit Fernlicht rechts |
| 18 | 10 | Scheinwerfer mit Fernlicht links |
| Relais | ||
| K4 | Kraftstoffpumpe | |
| K5 | Tagfahrlicht | |
| K22 | Anlassermotor | |
| K32 | Klimaanlage | |
| K33 | Hupe | |
| K36 | Scheinwerfer mit Abblendlicht | |
| K37 | Scheinwerfer mit Fernlicht | |
| K40 | Beheizbare Frontscheibe | |
| K45 | Kühlerlüfter | |
| K46 | Kühlerlüfter (hohe Geschwindigkeit) | |
| K81 | PCM (Diesel) | |
| K163 | PCM (Benzin) | |
| Diode | ||
| V8 | Verpolungsschutz | |
Schaltplan (ab 09.1999)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | — | Nicht verwendet |
| 2 | 7,5 | Generator |
| 15 | ab 01/00: Generator | |
| 3 | 20 | Zusatzheizung |
| 4 | 15 | GPL-Versorgung |
| 5 | 15 | GPL-Einspritzung |
| 6 | 3 | PCM-Speicher, WFS |
| 7 | 20 | Hupe |
| 8 | 5 | GPL-Motorsteuerung |
| 9 | 15 | Kraftstoffpumpe |
| 10 | 7,5 | Elektronische Motorsteuerung |
| 11 | 20 | Zündung, Tagfahrlicht |
| 12 | — | Nicht verwendet |
| 13 | 20 | HEGO-Sensor |
| 14 | — | Nicht verwendet |
| 15 | 7,5 | Rechtes Abblendlicht |
| 16 | 7,5 | Linkes Abblendlicht |
| 17 | 7,5 | Rechtes Fernlicht |
| 18 | 7,5 | Linkes Fernlicht |
| 39 | — | Nicht verwendet |
| 40 | 20 | Zündschalter, Positionslicht |
| 41 | 20 | Elektronische Motorsteuerung |
| 42 | 40 | Heizungsgebläsemotor |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 43 | — | Nicht verwendet |
| 44 | — | Nicht verwendet |
| 45 | 40 | Anlasserrelais |
| 46 | 30 | Beheizbare Frontscheibe |
| 47 | 30 | Beheizbare Frontscheibe |
| 48 | — | Nicht verwendet |
| 49 | 60 | Motorkühlerlüfter |
| 50 | — | Nicht verwendet |
| 51 | 60 | ABS |
| 52 | 60 | Sicherungskasten in der Kabine |
| Relais | ||
| K4 | Kraftstoffpumpe | |
| K5 | Tagfahrlicht | |
| K22 | Anlassermotor | |
| K32 | Klimaanlage | |
| K33 | Hupe | |
| K36 | Abblendlicht | |
| K37 | Fernlicht | |
| K40 | Beheizbare Frontscheibe | |
| K45 | Kühlerlüfter | |
| K46 | Kühlerlüfter (hohe Geschwindigkeit) | |
| K163 | Elektronische Motorsteuerung | |
| Diode | ||
| V7 | Kompressordiode | |
| V8 | Anlasserrelaisdiode | |
Ford Mondeo (01.02.2007-19.08.2007) – Sicherungskastenplan
Baujahr: 2007
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Mondeo (01.02.2007-19.08.2007) ist die Sicherung F7 im Sicherungskasten in der Kabine.

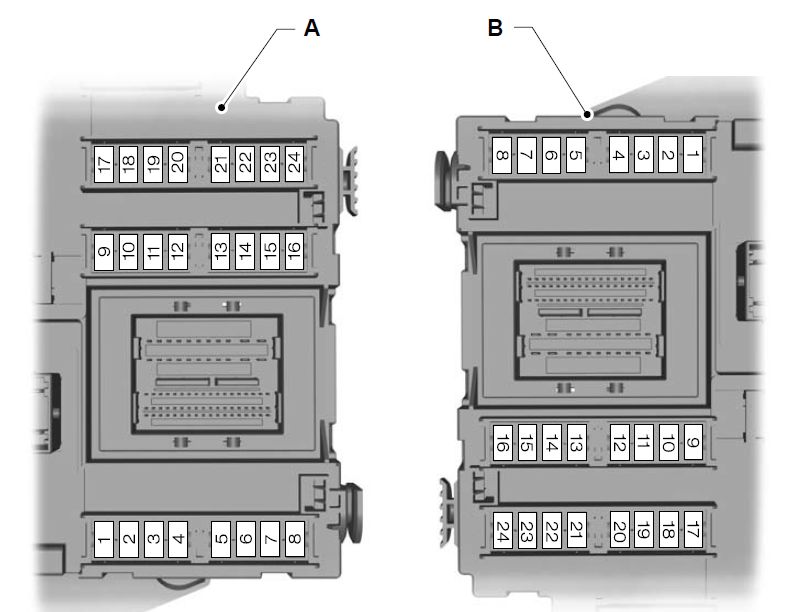

Sicherungskasten in der Kabine (zentraler Sicherungskasten).
Lenkrad links
B Lenkrad rechts
| Nr. | Amp [A] | Beschreibung |
| F1 | 7,5 | Lenkradmodul |
| F2 | 5 | Gruppe |
| F3 | 10 | Innenbeleuchtung |
| F4 | 5 | Motorwegfahrsperre |
| F5 | 7,5 | Adaptiver Tempomat (ACC) |
| F6 | 5 | Regensensor |
| F7 | 20 | Zigarettenanzünder |
| F8 | 10 | Stromversorgung für Tankdeckelentriegelung |
| F9 | 15 | Scheibenwaschanlage – hinten |
| F10 | 15 | Scheibenwaschanlage – vorne |
| F11 | 10 | Stromversorgung für Kofferraumöffnung |
| F12 | 10 | Stromversorgung für Tankdeckelverriegelung |
| F13 | 20 | Kraftstoffpumpe |
| F13 | 7,5 | Kraftstoffpumpe (2,2 l Duratorq-TDCi Norm V). |
| F14 | 5 | Funkfernbedienungsempfänger; Bewegungssensor innen. |
| F15 | 5 | Zündschlüssel |
| F 16 | 5 | Akustisches Reservesignal (Alarmsystem); OBD II (Fahrzeugcomputerdiagnose). |
| F17 | 5 | Gerät zur Aktivierung der Lenkradvibration |
| F18 | 10 | SRS-Stromversorgung (Airbag) |
| F19 | 7,5 | ABS; Gierratensensor (ESP); Elektrische Parkbremse (EPB); Stromversorgung Gaspedal. |
| F20 | 7,5 | Elektronische Stromversorgung; Elektronische Sicherung; Spiegel mit automatischer Abblendung; Spurverlassenswarnung. |
| F21 | 5 | Radiostromversorgung |
| F22 | 5 | Bremslichtschalter |
| F23 | 20 | Schiebedach |
| F24 | 30 | Stromversorgung Klimaanlagenmodul und Lenksäule. |

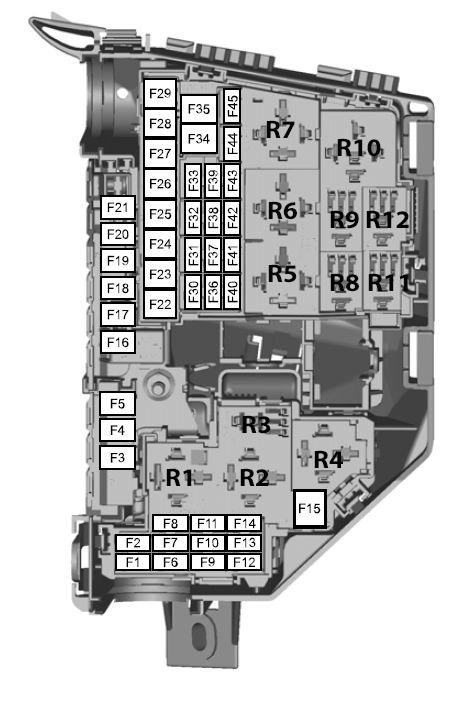

Sicherungskasten im Motorraum.
| Nummer | Amp [A] | Beschreibung |
| F1 | 10 | Getriebesteuergerät (AWF21) |
| F1 | 15 | Getriebesteuergerät (MPS6) |
| F2 | 5 | Glühkerzenüberwachung (Dieselmotoren) |
| F2 | 5 | Verdampfer-Glühkerzenüberwachung (2,0 l Duratorq-TDCi Norm V und 2,2 l Duratorq-TDCi Norm V). |
| F3 | 70 | Motorkühlerlüfter – Doppellüfter (2,3 l Duratec-HE und 2,2 l Duratorq-TDCi Automatik). |
| 80 | Elektrohydraulische Servolenkung (EHPAS) (1,6 l Duratec-16V Ti-VCT Norm V, 1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norm V und 2,0 l Duratorq-TDCi Norm V) | |
| F4 | 60 | Glühkerze |
| F5 | 60 | Motorkühlerlüfter (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norm V, 2,2 l Duratorq -TDCi, manuell, 1,6 l Duratec-16V Ti-VCT Norm V, 2,0 l Duratec-HE, 2,3 l Duratec-HE, 2,0 l EcoBoost SCTi) |
| F5 | 70 | Motorkühlerlüfter – Doppellüfter (1,6 l EcoBoost SCTi) |
| F6 | 7,5 | HEGO-Sensor (1,6 l Duratorq-TDCi) |
| F6 | 10 | HEGO-Sensoren 1; CMS-Sensor; Sauerstoffsensor (Motorsteuerung). |
| F6 | 20 | Verdampfer-Glühkerze (2,0 l Duratorq-TDCi Norm V, 2,2 l Duratorq-TDCi Norm V). |
| F7 | 5 | Relaisspulen |
| F8 | 10 | Getriebesteuergerät, Kraftstoffdosierer, MAF-Sensor; Kraftstoffleitungsdruckregelventil (Motorsteuerung). |
| F8 | 20 | Motorsteuergerät (2,0 l EcoBoost SCTi und 2,0 l Duratorq-TDCi Norm V). |
| F8 | 15 | Motorsteuergerät (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi und 2,2 l Duratorq-TDCi Norm V) |
| F9 | 10 | MAF-Sensor; Kraftstoffeinspritzdüsen; Variables Einlassventil; Variables Auslassventil; Zündspulen (Motorsteuerung) |
| F9 | 5 | Kraftstoffpumpenverdampfer (2,0 l Duratorq-TDCi Norm V) |
| F9 | 7,5 | MAF-Sensor; AGR-Bypassventil; Verdampfer-Kraftstoffpumpe (2,2 l Duratorq-TDCi Norm V) (Motorsteuerung). |
| F9 | 7,5 | Auslassventil; TMAF-Sensor; Aktive Kühlergrillöffnung; Bypassventil; Relaisspule; Zusatzfunktion; Wasserpumpe (1,6 l EcoBoost SCTi). |
| F10 | 10 | Motorsteuergerät (2,0 l Duratorq-TDCi, 1,6 l Duratec-16V Ti-VCT Norm V) |
| F10 | 7,5 | Zusatzfunktion, Wasserpumpe (1,6 l EcoBoost SCTi). |
| F11 | 10 | PCV-Ventil; VCV-Ventil; Wasser-im-Kraftstoff-Sensor; Akustisches Auspuffventil; Wirbelklappenventil; Variables Einlassventil; AGR-Ventil; IVVT-Ölregelventil (Motorsteuerung); T.MAF-Sensor; Variables Auslassnockenwellenventil; Aktive Kühlergrillöffnung; Tankentlüftungsventil; Turboregelventil; Auslassventil (Motorsteuerung). |
| F11 | 10 | Turboregelventil; MAF-Sensor; Aktive Kühlergrillöffnung; AGR-Ventil; VCV-Ventil (1,6 l Duratorq-TDCi). |
| F11 | 5 | MAF-Sensor; Wasser-im-Kraftstoff-Sensor; Aktive Kühlergrillöffnung; Einlassdosierventil (2,0 l Duratorq-TDCi Norm V). |
| F11 | 7,5 | Kraftstoffleitungsdruck; Kraftstoffdosierer; Kraftstoffpumpenverdampfer; Aktive Kühlergrillöffnung (2,2 l Duratorq-TDCi Norm V). |
| F11 | 10 | Turboladerregelventil; Variables Einlassnockenwellenventil; Variables Auslassnockenwellenventil; Tankentlüftungsventil; Elektrisches Bypassventil (1,6 l EcoBoost SCTi). |
| F12 | 15 | Zündspulen (1,6 l EcoBoost SCTi und 2,0 l EcoBoost SCTi). |
| F12 | 10 | Spule zum Stecker; Tankentlüftungsventil; Servolenkungsdruckschalter (Motorsteuerung) |
| F12 | 10 | AGR-Ventil; Variable Turboregelung (2,0 l Duratorq-TDCi) |
| F12 | 5 | Relaisspulen (2,0 l Duratorq-TDCi Norm V, 2,2 l Duratorq-TDCi Norm V und 1,6 l Duratorq-TDCi). |
| F13 | 15 | Klimaanlage |
| F14 | 15 | Kraftstofffilterheizung (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norm V und 1,6 l Duratorq-TDCi). |
| F14 | 10 | HEGO-Sensor (2,2 l Duratorq-TDCi Norm V). |
| F15 | 40 | Anlasserrelais |
| F 16 | 80 | Zusatzkraftstoffheizung (PTC) |
| F17 | 60 | Stromversorgung Sicherungskasten zentral A |
| F18 | 60 | Stromversorgung Sicherungskasten zentral B |
| F19 | 60 | Stromversorgung Sicherungskasten hinten C |
| F20 | 60 | Stromversorgung Sicherungskasten hinten D |
| F21 | 30 | VQM / andere von VQM: Cluster/Audio/AC/FLR |
| F22 | 30 | Modul Scheibenwischer vorne |
| F23 | 30 | Heckscheibe beheizt |
| F24 | 30 | Scheinwerferwaschanlage |
| F25 | 30 | ABS-Ventile |
| F26 | 40 | ABS-Pumpe |
| F27 | 25 | Kraftstoffheizung |
| F28 | 40 | Heizlüfter |
| F29 | – | Nicht verwendet |
| F30 | 5 | Stromversorgung ABS 30 |
| F31 | 15 | Hupe |
| F32 | 5 | Kraftstoffheizung – Fernbedienung |
| F33 | 5 | Lichtschaltermodul; Spulen Sicherungskasten im Motorraum, |
| F34 | 40 | Frontscheibe beheizt (linke Seite) |
| F35 | 40 | Frontscheibe beheizt (rechte Seite) |
| F36 | 15 | Stromversorgung Heckscheibenwischer 15 |
| F37 | 7,5 | Beheizte Waschdüsen vorne/FLR + FSM KL15 |
| F38 | 10 | Stromversorgung PCM/TCM/EHPAS 15 |
| F39 | 15 | Adaptives Frontbeleuchtungssystem (AFS) |
| F40 | 5 | Scheinwerfer-Nivellierungsmodul/AFS |
| F41 | 20 | Instrumententafel |
| F42 | 5 | IP-Cluster |
| F43 | 15 | Audio-Modul / BVC / DAB-Modul |
| F44 | 5 | AC automatisch / AC manuell |
| F45 | 5 | FLR (Start/Stop) |
| Relais | Beschreibung |
| R1 | Anlasserrelais |
| R2 | PCM-Relais |
| R3 | Klimakompressorrelais |
| R4 | Glühkerzenrelais (Dieselmotoren); Entlüftungsventil (1,6 Duratec-16V Ti-VCT) |
| R5 | Kühlerlüfterrelais |
| R6 | Frontscheibe beheizt |
| R7 | 15 Relais |
| R8 | Intervallwischerrelais Frontscheibe |
| R9 | Hupenrelais |
| R10 | Scheinwerferwaschpumpenrelais |
| R11 | Frontscheibenwischer Ein-/Aus-Relais |
| R12 | Relais Auto Trans Startlock |
Sicherungskasten hinten.
| Nr. | Amp [A] | Beschreibung |
| FA1 | 25 | Türmodul (vorne links) (Fensterheber, Zentralverriegelung, elektrisch anklappbarer Spiegel, beheizter Spiegel) |
| FA2 | 25 | Türmodul (vorne rechts) (Fensterheber, Zentralverriegelung, elektrisch anklappbarer Spiegel, beheizter Spiegel) |
| FA3 | 25 | Türmodul (hinten links) (Fensterheber) |
| FA4 | 25 | Türmodul (hinten rechts) (Fensterheber) |
| FA5 | 10 | Heckklappenschloss (ohne hintere Türmodule) |
| FA6 | 15 | Zusätzliche Steckdose |
| FA7 | 5 | Relaisspulen |
| FA8 | 20 | Schlüsselloses Fahrzeugmodul |
| FA9 | 5 | Relaisspulen VQM (Start/Stop) |
| FA10 | – | Nicht verwendet |
| FA11 | 20 | Zubehör, Anhängermodul |
| FA12 | 30 | Elektrisch verstellbarer Fahrersitz |
| FB1 | – | Nicht verwendet |
| FB2 | 15 | Federungsmodul |
| FB3 | 15 | Beheizter Fahrersitz |
| FB4 | 15 | Beheizter Beifahrersitz vorne |
| FB5 | 15 | Beheizter Rücksitz links |
| FB6 | – | Nicht verwendet |
| FB7 | 15 | Beheizter Rücksitz rechts |
| FB8 | 5 | Parkassistent, BLIS |
| FB9 | 30 | Elektrischer Beifahrersitz vorne |
| FB10 | 10 | Akustisches Diebstahlsignal |
| FB11 | – | Nicht verwendet |
| FB12 | – | Nicht verwendet |
| FC1 | – | Nicht verwendet |
| FC2 | – | Nicht verwendet |
| FC3 | – | Nicht verwendet |
| FC4 | – | Nicht verwendet |
| FC5 | 20 | Schlüssellose Fahrzeuge |
| FC6 | – | Nicht verwendet |
| FC7 | 5 | Sitzspeicherfunktion Modul |
| FC8 | 7,5 | Unterhaltungssystem für Rücksitze/CD-Wechsler |
| FC9 | 20 | Audioverstärker |
| FC10 | 10 | Sony Audiosystem |
| FC11 | – | Nicht verwendet |
| FC12 | – | Nicht verwendet |
Ford Mondeo (20.08.2007 – 03.02.2008) – Sicherungsplan
Baujahr: 2007, 2008.
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Fiesta (2008-07-21-2009-01-04) ist die Sicherung F7 im Sicherungskasten im Innenraum.
Sicherungskasten im Innenraum (zentraler Sicherungskasten).
Lenkrad links
B Lenkrad rechts
| Nr. | Amp [A] | Beschreibung |
| F1 | 7,5 | Lenkradmodul |
| F2 | 5 | Gruppe |
| F3 | 10 | Innenbeleuchtung |
| F4 | 5 | Motorwegfahrsperre |
| F5 | 7,5 | Adaptiver Tempomat (ACC) |
| F6 | 5 | Regensensor |
| F7 | 20 | Zigarettenanzünder |
| F8 | 10 | Stromversorgung für Tankdeckelentriegelung |
| F9 | 15 | Front- und Heckscheibenwaschanlage |
| F10 | 15 | Frontscheibenwaschanlage – vorne |
| F11 | 10 | Stromversorgung für Kofferraumentriegelung |
| F12 | 10 | Stromversorgung für Tankdeckelverriegelung |
| F13 | 20 | Kraftstoffpumpe |
| F13 | 7,5 | Kraftstoffpumpe (2,2 l Duratorq-TDCi Norm V) |
| F14 | 5 | Funkfernbedienungsempfänger; Bewegungssensor innen |
| F15 | 5 | Zündschlüssel |
| F16 | 5 | Akustisches Reservesignal (Alarmsystem); OBD II (Computerdiagnose). |
| F17 | 5 | Vibrationsstarter für Lenkrad |
| F18 | 10 | SRS-Stromversorgung (Airbag) |
| F19 | 7,5 | ABS; Lenkwinkelsensor (ESP); Elektrische Parkbremse (EPB); Stromversorgung Gaspedal. |
| F20 | 7,5 | Elektronische Stromversorgung; Elektronische Sicherung; Automatisch abblendender Spiegel; Spurverlassenswarnung. |
| F21 | 5 | Radiostromversorgung |
| F22 | 5 | Bremslichtschalter |
| F23 | 20 | Schiebedach |
| F24 | 30 | Stromversorgung Klimaanlagenmodul und Lenksäule. |
Sicherungsplan im Motorraum.
| Nummer | Amp [A] | Beschreibung |
| F1 | 10 | Getriebesteuergerät (AWF21) |
| F1 | 15 | Getriebesteuergerät (MPS6) |
| F2 | 5 | Glühkerzenüberwachung (Dieselmotoren) |
| F2 | 5 | Verdampfer-Glühkerzenüberwachung (2,0 l Duratorq-TDCi Norm V und 2,2 l Duratorq-TDCi Norm V). |
| F3 | 70 | Motorkühlerlüfter – Doppellüfter (2,3 l Duratec-HE und 2,2 l Duratorq-TDCi Automatik) |
| 80 | Elektrohydraulische Servolenkung (EHPAS) (1,6 l Duratec-16V Ti-VCT Norm V, 1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norm V und 2,0 l Duratorq-TDCi Norm V). | |
| F4 | 60 | Glühkerzen |
| F5 | 60 | Motorkühlerlüfter (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norm V, 2,2 l Duratorq-TDCi, manuell, 1,6 l Duratec-16V Ti-VCT Norm V, 2,0 l Duratec-HE, 2,3 l Duratec-HE, 2,0 l EcoBoost SCTi) |
| F5 | 70 | Motorkühlerlüfter – Doppellüfter (1,6 l EcoBoost SCTi) |
| F6 | 7,5 | HEGO-Sensor (1,6 l Duratorq-TDCi) |
| F6 | 10 | HEGO-Sensoren 1; CMS-Sensor; Sauerstoffsensor (Motorsteuerung). |
| F6 | 20 | Verdampfer-Glühkerze (2,0 l Duratorq-TDCi Norm V, 2,2 l Duratorq-TDCi Norm V) |
| F7 | 5 | Relaisspulen |
| F8 | 10 | Getriebesteuergerät; Kraftstoffdosierer; MAF-Sensor; Kraftstoffleitungsdruckregelventil (Motorsteuerung). |
| F8 | 20 | Antriebsstrangsteuergerät (2,0 l EcoBoost SCTi und 2,0 l Duratorq-TDCi Norm V) |
| F8 | 15 | Antriebsstrangsteuergerät (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi und 2,2 l Duratorq-TDCi Norm V). |
| F9 | 10 | MAF-Sensor; Kraftstoffeinspritzdüsen; Variables Einlassventil; Variables Auslassventil; Zündspulen (Motorsteuerung) |
| F9 | 5 | Kraftstoffpumpenverdampfer (2,0 l Duratorq-TDCi Norm V) |
| F9 | 7,5 | MAF-Sensor; AGR-Bypassventil; Verdampfer-Kraftstoffpumpe (2,2 l Duratorq-TDCi Norm V) (Motorsteuerung). |
| F9 | 7,5 | Auslassventil; TMAF-Sensor; Aktive Kühlergrillöffnung; Bypassventil; Relaisspule; Zusatzfunktion; Wasserpumpe (1,6 l EcoBoost SCTi). |
| F10 | 10 | Motorsteuergerät (2,0 l Duratorq-TDCi, 1,6 l Duratec-16V Ti-VCT Norm V) |
| F10 | 7,5 | Zusatzfunktion, Wasserpumpe (1,6 l EcoBoost SCTi). |
| F11 | 10 | PCV-Ventil; VCV-Ventil; Wasser-im-Kraftstoff-Sensor; Akustisches Auspuffventil; Wirbelklappenventil; Variables Einlassventil; AGR-Ventil; IVVT-Ölregelventil (Motorsteuerung); T.MAF-Sensor; Variables Auslassnockenwellenventil; Aktive Kühlergrillöffnung; Tankentlüftungsventil; Turboregelventil; Auslassventil (Motorsteuerung). |
| F11 | 10 | Turboregelventil; MAF-Sensor; Aktive Kühlergrillöffnung; AGR-Ventil; VCV-Ventil (1,6 l Duratorq-TDCi). |
| F11 | 5 | MAF-Sensor; Wasser-im-Kraftstoff-Sensor; Aktive Kühlergrillöffnung; Einlassdosierventil (2,0 l Duratorq-TDCi Norm V). |
| F11 | 7,5 | Kraftstoffleitungsdruck; Kraftstoffdosierer; Kraftstoffpumpenverdampfer; Aktive Kühlergrillöffnung (2,2 l Duratorq-TDCi Norm V). |
| F11 | 10 | Turboladerregelventil; Variables Einlassnockenwellenventil; Variables Auslassnockenwellenventil; Tankentlüftungsventil; Elektrisches Bypassventil (1,6 l EcoBoost SCTi). |
| F12 | 15 | Zündspulen (1,6 l EcoBoost SCTi und 2,0 l EcoBoost SCTi) |
| F12 | 10 | Spule zum Stecker; Tankentlüftungsventil; Servolenkungsdruckschalter (Motorsteuerung). |
| F12 | 10 | AGR-Ventil; Variable Turboregelung (2,0 l Duratorq-TDCi). |
| F12 | 5 | Relaisspulen (2,0 l Duratorq-TDCi Norm V, 2,2 l Duratorq-TDCi Norm V und 1,6 l Duratorq-TDCi). |
| F13 | 15 | Klimaanlage |
| F14 | 15 | Dieselölfilterheizung (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norm V und 1,6 l Duratorq-TDCi) |
| F14 | 10 | HEGO-Sensor (2,2 l Duratorq-TDCi Norm V) |
| F15 | 40 | Anlasserrelais |
| F 16 | 80 | Zusatzdieselölheizung (PTC) |
| F17 | 60 | Stromversorgung Sicherungskasten zentral A |
| F18 | 60 | Stromversorgung Sicherungskasten zentral B |
| F19 | 60 | Stromversorgung Sicherungskasten hinten C |
| F20 | 60 | Stromversorgung Sicherungskasten hinten D |
| F21 | 30 | VQM / andere als VQM: Instrumententafel / Audio / Klimaanlage / FLR |
| F22 | 30 | Modul Scheibenwischer vorne |
| F23 | 30 | Heckscheibe beheizt |
| F24 | 30 | Scheinwerferwaschanlage |
| F25 | 30 | ABS-Ventile |
| F26 | 40 | ABS-Pumpe |
| F27 | 25 | Kraftstoffheizung |
| F28 | 40 | Heizlüfter |
| F29 | – | Nicht verwendet |
| F30 | 5 | Stromversorgung ABS 30 |
| F31 | 15 | Hupe |
| F32 | 5 | Kraftstoffheizung; Fernbedienung. |
| F33 | 5 | Lichtschaltermodul; Spulen Sicherungskasten im Motorraum. |
| F34 | 40 | Frontscheibe beheizt (linke Seite) |
| F35 | 40 | Frontscheibe beheizt (rechte Seite) |
| F36 | 15 | Stromversorgung Heckscheibenwischer 15 |
| F37 | 7,5 | Beheizte Waschdüsen vorne / FLR + FSM KL15. |
| F38 | 10 | Stromversorgung PCM / TCM / EHPAS 15 |
| F39 | 15 | Adaptives Frontbeleuchtungssystem (AFS) |
| F40 | 5 | Scheinwerfer-Nivellierungsmodul / AFS |
| F41 | 20 | Instrumententafel |
| F42 | 5 | IP-Instrumententafel |
| F43 | 15 | Audio-Modul / BVC / DAB-Modul |
| F44 | 5 | AC automatisch / AC manuell |
| F45 | 5 | FLR (Start-Stopp) |
| Nr | Beschreibung |
| R1 | Anlasserrelais |
| R2 | PCM-Relais |
| R3 | Klimaanlagenkupplungsrelais |
| R4 | Glühkerzenrelais (Dieselmotoren); Entlüftungsventil (1,6 Duratec-16V Ti-VCT). |
| R5 | Kühlerlüfterrelais |
| R6 | Frontscheibe beheizt |
| R7 | 15 Relais |
| R8 | Relais für intermittierenden Frontscheibenwischer. |
| R9 | Hupenrelais |
| R10 | Relais für Scheinwerferwaschpumpe |
| R11 | Relais für Frontscheibenwischer Ein/Aus. |
| R12 | Relais Auto Trans Startlock |

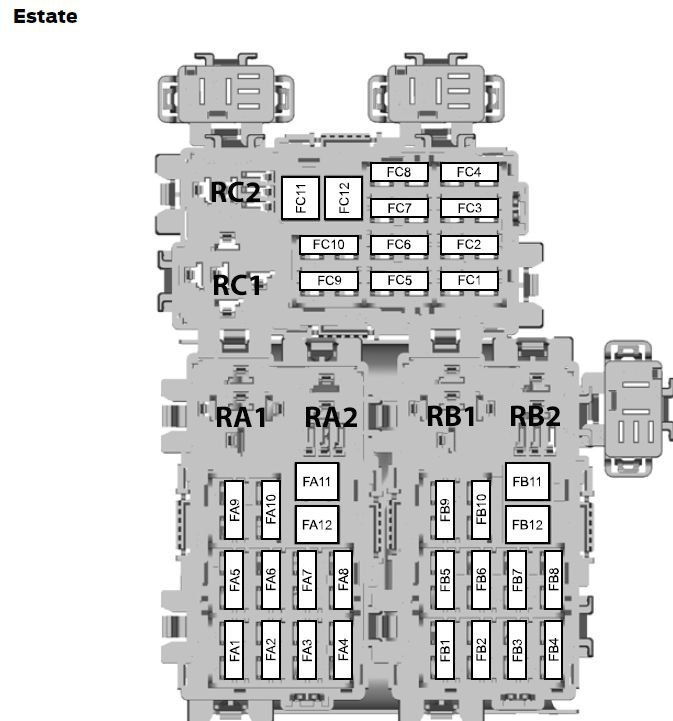

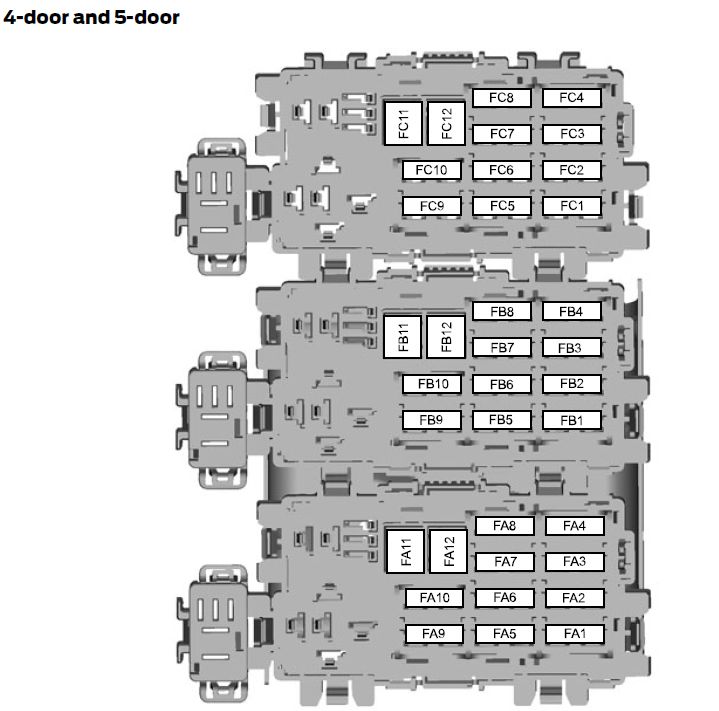

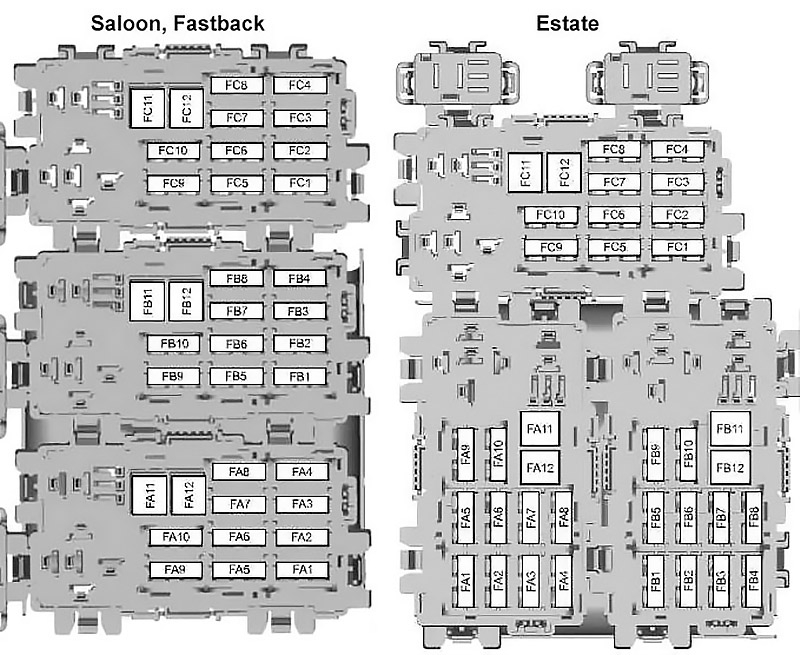

Sicherungskasten hinten.
| Nummer | Amp [A] | Beschreibung |
| FA1 | 25 | Türmodul (vorne links) (Fensterheber, Zentralverriegelung, elektrisch anklappbarer Spiegel, beheizbarer Spiegel) |
| FA2 | 25 | Türmodul (vorne rechts) (Fensterheber, Zentralverriegelung, elektrisch anklappbarer Spiegel, beheizbarer Spiegel). |
| FA3 | 25 | Türmodul (hinten links) (Fensterheber) |
| FA4 | 25 | Türmodul (hinten rechts) (Fensterheber) |
| FA5 | 10 | Verriegelung hinten (ohne hintere Türmodule) |
| FA6 | 15 | Zusätzliche Stromversorgung vorhanden |
| FA7 | 5 | Relaisspulen |
| FA8 | 20 | Schlüsselloses Fahrzeugmodul |
| FA9 | 5 | Relaisspulen VQM (Start-Stopp) |
| FA10 | – | Nicht verwendet |
| FA11 | 20 | Zubehör, Anhängermodul |
| FA12 | 30 | Elektrischer Fahrersitz |
| FB1 | – | Nicht verwendet |
| FB2 | 15 | Federungsmodul |
| FB3 | 15 | Beheizter Fahrersitz |
| FB4 | 15 | Beheizter Beifahrersitz vorne |
| FB5 | 15 | Beheizter Sitz hinten links |
| FB6 | – | Nicht verwendet |
| FB7 | 15 | Beheizter Sitz hinten rechts |
| FB8 | 5 | Parkassistent, BLIS |
| FB9 | 30 | Elektrischer Beifahrersitz vorne |
| FB10 | 10 | Akustisches Diebstahlwarnsignal |
| FB11 | – | Nicht verwendet |
| FB12 | – | Nicht verwendet |
| FC1 | – | Nicht verwendet |
| FC2 | – | Nicht verwendet |
| FC3 | – | Nicht verwendet |
| FC4 | – | Nicht verwendet |
| FC5 | 20 | Schlüssellose Fahrzeuge |
| FC6 | – | Nicht verwendet |
| FC7 | 5 | Sitzspeicherfunktionsmodul |
| FC8 | 7,5 | Unterhaltungssystem für die Rücksitze/CD-Wechsler. |
| FC9 | 20 | Audioverstärker |
| FC10 | 10 | Sony Audiosystem |
| FC11 | – | Nicht verwendet |
| FC12 | – | Nicht verwendet |
Sicherungs- und Relaisplan – Ford Mondeo
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2010, 2011, 2012, 2013, 2014.
Die Sicherung für den Zigarettenanzünder (Steckdosen) im Ford Mondeo ist die Sicherung F7 (Zigarettenanzünder) im Sicherungskasten des Armaturenbretts und die Sicherung FA6 (Zusatzsteckdose) im Sicherungskasten hinten.
Sicherungskasten im Innenraum
Befindet sich unter dem Handschuhfach.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 7,5 | Lenkradmodul |
| F2 | 5 | Instrumententafel |
| F3 | 10 | Innenbeleuchtung |
| F4 | 5 | Motorwegfahrsperre |
| F5 | 7,5 | Adaptiver Tempomat (ACC) |
| F6 | 5 | Regensensor |
| F7 | 15 | Zigarettenanzünder |
| F8 | 10 | Stromversorgung Tankdeckelentriegelung |
| F9 | 15 | Scheibenwischer vorne – hinten |
| F10 | 15 | Scheibenwischer vorne – vorne |
| F11 | 10 | Stromversorgung Kofferraumentriegelung |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F12 | 10 | Stromversorgung Tankverschlussblock |
| F13 | 20 | Kraftstoffpumpe |
| F14 | 5 | Fernbedienungsempfänger, Bewegungssensor innen |
| F15 | 5 | Zündung |
| F 16 | 5 | Notwarnsystem (Alarmanlage), OBD II (Borddiagnose) |
| F17 | 5 | Lenkradvibrationsaktuator |
| F18 | 10 | SRS-Stromversorgung (Airbag) |
| F19 | 7,5 | ABS, Neigungssensor (ESP), elektrische Parkbremse (EPB), Stromversorgung Gaspedal |
| F20 | 7,5 | Elektronische Stromversorgung, elektronische Sicherung, automatisch abblendender Spiegel, Spurhalteassistent |
| F21 | 15 | Audiosystem (inkl. Sprachsteuerung) |
| F22 | 5 | Bremslichtschalter |
| F23 | 20 | Schiebedach |
| F24 | 5 | Lenksäule, Klimaanlagenmodul |
Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 10 | Getriebesteuergerät (AWF21) |
| F1 | 15 | Getriebesteuergerät (MPS6) |
| F2 | 5 | Glühkerzenüberwachung (Dieselmotoren) |
| F2 | 5 | Glühkerzenüberwachung Verdampfer (2,0 l Duratorq-TDCi Stage V) |
| F3 | 70 | Motorkühlerlüfter – Doppellüfter (2,3 l Duratec-FIE) |
| F3 | 80 | Elektrische hydraulische Servolenkung (EHPAS) (2,0 l Duratorq-TDCi) |
| F4 | 60 | Glühkerzen |
| F5 | 60 | Motorkühlerlüfter |
| F6 | 10 | HEGO-Sensoren 1 (Motorsteuerung), variable Ventilsteuerung (Motorsteuerung), CMS-Sensor, Sauerstoffsensor |
| F6 | 20 | Verdampfer-Glühkerze |
| F7 | 5 | Relaiswicklungen |
| F8 | 10 | Getriebesteuergerät |
| F8 | 20 | Getriebesteuergerät (2,0 l Duratorq-TDCi Stage V) |
| F9 | 10 | MAF-Sensor, Drallklappenventil, Kraftstoffeinspritzdüsen, CCV PTC-Heizung, variables Saugrohrventil, variables Auslassventil (Motorsteuerung) |
| F9 | 5 | Kraftstoffpumpenverdampfer (2,0 l Duratorq-TDCi Stage V) |
| F10 | 10 | Motorsteuergerät |
| F11 | 10 | PCV-Ventil, VCV-Ventil, Wasser-im-Kraftstoff-Sensor, Sonic Purge-Ventil, Drallklappenventil, variables Einlassventil, AGR-Ventil, IWT-Ölregelventil (Motorsteuerung) |
| F11 | 5 | MAF-Sensor, Wasser-im-Kraftstoff-Sensor (2,0 l Duratorq-TDCi Stage V), aktive Kühlerjalousie |
| F12 | 10 | AGR-Ventil, variables Turboladerregelventil, Spule am Deckel; Spülventil, Servolenkungsdruckschalter (Motorsteuerung) |
| F12 | 5 | Relaiswicklungen (2,0 l Duratorq-TDCi Stage V) |
| F13 | 15 | Klimaanlagenrelais |
| F14 | 15 | Kraftstofffilterheizung (2,0 l Duratorq-TDCi Stage V) |
| F14 | 20 | Bremsvakuumpumpe |
| F14 | 10 | HEGO-Sensoren (2,2 l Duratorq-TDCi Stage V) |
| F15 | 40 | Anlasserrelais |
| F 16 | 80 | Zusatzheizung Diesel (PTC) |
| F17 | 60 | Zentrale Stromversorgung Sicherungskasten A |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F18 | 60 | Stromversorgung zentraler Sicherungskasten B |
| F19 | 60 | Stromversorgung hinterer Sicherungskasten C |
| F20 | 60 | Stromversorgung hinterer Sicherungskasten D |
| F21 | – | Nicht verwendet |
| F22 | 30 | Wischermodul |
| F23 | 30 | Beheizbare Heckscheibe |
| F24 | 30 | Scheinwerferbeleuchtung |
| F25 | 30 | ABS-Ventile |
| F26 | 40 | ABS-Pumpe |
| F27 | 30 | Kraftstoffheizung |
| F28 | 40 | Heizungsgebläse |
| F29 | – | Nicht verwendet |
| F30 | – | Nicht verwendet |
| F31 | 15 | Hupe |
| F32 | 5 | Kraftstoffheizung – Fernbedienung |
| F33 | 5 | Lichtschaltermodul, Spulen des Sicherungskastens im Motorraum |
| F34 | 40 | Beheizbare Frontscheibe (linke Seite) |
| F35 | 40 | Beheizbare Frontscheibe (rechte Seite) |
| F36 | 5 | ABS |
| F37 | 10 | Beheizbare Frontscheibenwischerdüsen |
| F38 | 5 | Adaptiver Tempomat (ACC) |
| F39 | 15 | Adaptives Frontbeleuchtungssystem (AFS) |
| F40 | – | Nicht verwendet |
| F41 | 20 | Instrumententafel |
| F42 | 10 | Motorsteuergerät, Getriebesteuergerät, elektrische hydraulische Servolenkung (EHPAS) 15 Stromversorgung. |
| F43 | 5 | Scheinwerfereinstellung, adaptives Frontbeleuchtungssystem (AFS) |
| F44 | – | Nicht verwendet |
| F45 | 15 | Heckscheibenwischer |
Sicherungskasten im Kofferraum
Position des Sicherungskastens
5 Türen: Entfernen Sie die Abdeckung links vom Kofferraum.
Kombi: Lösen Sie die Klammern und entfernen Sie die Abdeckung links vom Kofferraum.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| FA1 | 25 | Türmodul (vorne links) (Fensterheber, Zentralverriegelung, elektrisch anklappbarer Spiegel, beheizbarer Spiegel) |
| FA2 | 25 | Türmodul (vorne rechts) (Fensterheber, Zentralverriegelung, elektrisch anklappbarer Spiegel, beheizbarer Spiegel) |
| FA3 | 25 | Türmodul (hinten links) (Fensterheber) |
| FA4 | 25 | Türmodul (hinten rechts) (Fensterheber) |
| FA5 | 10 | Verriegelung der hinteren Türen (ohne hintere Türmodule) |
| FA6 | 15 | Zusatzsteckdose |
| FA7 | 5 | Relaisspulen |
| FA8 | 20 | Schlüsselloses Fahrzeugmodul |
| FA9 | – | Nicht verwendet |
| FA10 | 30 | Elektrisch verstellbarer Fahrersitz |
| FA11 | 20 | Zubehör, Anhängermodul |
| FA12 | – | Nicht verwendet |
| FB1 | 5 | Parkassistenzmodul, Toter-Winkel-Informationssystem (BUS) |
| FB2 | 15 | Federungsmodul |
| FB3 | 15 | Beheizter Fahrersitz |
| FB4 | 15 | Beheizter Beifahrersitz vorne |
| FB5 | 15 | Beheizter Rücksitz auf der linken Seite |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| FB6 | – | Nicht verwendet |
| FB7 | 15 | Beheizter Rücksitz rechts |
| FB8 | – | Nicht verwendet |
| FB9 | 30 | Elektrischer Vordersitz für den Beifahrer |
| FB10 | 10 | Alarmsignalgeber |
| FB11 | – | Nicht verwendet |
| FB12 | – | Nicht verwendet |
| FC1 | – | Nicht verwendet |
| FC2 | – | Nicht verwendet |
| FC3 | – | Nicht verwendet |
| FC4 | – | Nicht verwendet |
| FC5 | 7,5 | CD-Wechsler, Unterhaltungssystem für die Rücksitze |
| FC6 | – | Nicht verwendet |
| FC7 | 5 | Funktionsmodul Sitzspeicher |
| FC8 | 20 | Schlüsselloser Zugang |
| FC9 | 20 | Audioverstärker |
| FC10 | 10 | Sony Audiosystem |
| FC11 | – | Nicht verwendet |
| FC12 | – | Nicht verwendet |
Sicherungs- und Relaisplan – Ford Mondeo
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2015, 2016, 2017, 2018, 2019.
Für den Zigarettenanzünder (Steckdosen) im Ford Mondeo sind die Sicherungen Nr. 10 (zusätzlicher Stromversorgungspunkt für den vorderen Fahrer), Nr. 16 (zusätzlicher Stromversorgungspunkt für die Konsole) und Nr. 17 (zusätzlicher Stromversorgungspunkt im Kofferraum (nur Kombi)) im Sicherungskasten des Motorraums zuständig.
Sicherungskasten im Fahrgastraum
Befindet sich hinter der Zierblende auf der linken Seite der Lenksäule.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 A | Ambientebeleuchtung. Glühbirne im Handschuhfach. Glühbirne in den Türeinstiegsleisten. Deckenleuchte. Kofferraumbeleuchtung. |
| 2 | 7,5 A | Sitzspeicher. Lordosenstütze des Fahrersitzes. Elektrisches Panorama-Sonnenschutzrollo (nur 5 Türen). |
| 3 | 20A | Entriegelung der Fahrertür. Entriegelung des Tankdeckels. |
| 4 | 5A | Nicht verwendet (Reserve). |
| 5 | 20A | Nicht verwendet (Reserve). |
| 6 | 10 A | Nicht verwendet (Reserve). |
| 7 | 10 A | Nicht verwendet (Reserve). |
| 8 | 10 A | Diebstahlwarnanlage. |
| 9 | 10 A | Nicht verwendet (Reserve). |
| 10 | 5A | Ladefenstermodul. |
| 11 | 5A | Sicherheitsmodul angeschlossen. |
| 12 | 7,5 A | Modul für die Integration der vorderen Steuerung (Klimaanlage und Radio). |
| 13 | 7,5 A | Lenksäule. Instrumententafel. Datenbus-Anschluss. |
| 14 | 10 A | Nicht verwendet (Reserve). |
| 15 | 10 A | Datenbus-Gateway. |
| 16 | 15A | Kindersicherung. Entriegelung der Kofferraumscheibe. |
| 17 | 5A | Akustisches Signal mit Notbatterie. |
| 18 | 5A | Zündung. Zündschalter mit Taste. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 19 | 7,5 A | Kontrollleuchte für Beifahrerairbag-Deaktivierung. |
| 20 | 7,5 A | Scheinwerfersteuergerät. |
| 21 | 5A | Fahrgastraumthermometer. Feuchtigkeitssensor. |
| 22 | 5A | Nicht verwendet (Reserve). |
| 23 | 10 A | Zubehörstromversorgung mit Verzögerung. |
| 24 | 20A | Entriegelungsblockierung. |
| 25 | 30A | Fahrertürfenster. Außenspiegel des Fahrers. |
| 26 | 30A | Beifahrertürfenster vorne. Außenspiegel des Beifahrers vorne. |
| 27 | 30A | Schiebedach. |
| 28 | 20A | Audioverstärker. |
| 29 | 30A | Fahrertürfenster hinten. |
| 30 | 30A | Beifahrertürfenster hinten. |
| 31 | 15 A | Nicht verwendet (Reserve). |
| 32 | 10 A | Globales Positionierungsmodul. Sprachsteuerung (SYNC). Infotainment-Display. Funkfrequenzempfänger. |
| 33 | 20A | Radio. |
| 34 | 30A | Anlass-/Zündzug (Sicherung #19.20.21.22,35,36.37, automatischer Schalter). |
| 35 | 5A | Modul zur Begrenzung der Einschränkungen. |
| 36 | 15 A | Automatisch abblendender Innenspiegel. Modul für beheizbare Rücksitze. CCD-Modul. Spurhaltesystem. Automatische Scheinwerfer. |
| 37 | 15 A | Allradantriebsmodul. Beheizbares Lenkrad. |
| 38 | 30A | Nicht verwendet (Reserve). |

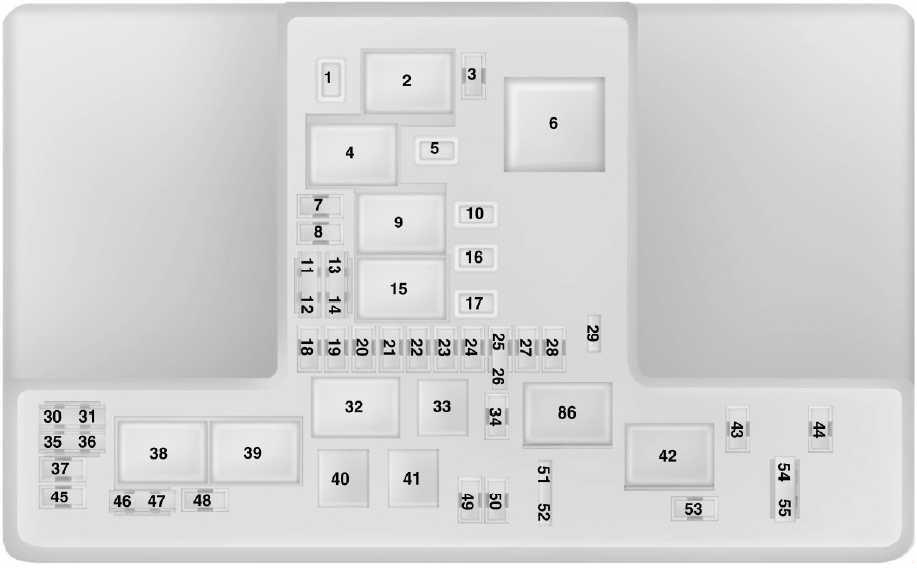

Sicherungskasten im Motorraum
Der Sicherungskasten befindet sich im Motorraum.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 25A | Scheibenwischermotor vorne rechts. |
| 2 | — | Relais des Anlassermotors. |
| 3 | 15 A | Automatische Scheibenwischer (Regensensor). Heckscheibenwischer. |
| 4 | — | Lüfterrelais. |
| 5 | 20A | Hintere Position der Zusatzstromversorgung der Konsole. |
| 6 | — | Zusatzheizungsrelais. |
| 7 | 20 A | Traktionskontrollmodul. |
| 8 | 20A | Traktionskontrollmodul. |
| 9 | — | Relais des Traktionskontrollmoduls. |
| 10 | 20A | Vordere Position der Zusatzstromversorgung für den Fahrer. |
| 11 | 15 A | Traktionskontrollmodul. |
| 12 | 15 A | Traktionskontrollmodul. |
| 13 | 10 A | Traktionskontrollmodul. |
| 14 | 10 A | Traktionskontrollmodul. |
| 15 | — | Anlasserrelais. |
| 16 | 20A | Position der Zusatzstromversorgung der Konsole. |
| 17 | 20A | Zusätzliche Stromversorgungsposition im Kofferraum (nur Kombi). |
| 18 | 10 A | Traktionskontrollmodul. |
| 19 | 10 A | Servolenkung. |
| 20 | 10 A | Scheinwerfer. Scheinwerferschalter. |
| 21 | 15 A | Getriebesteuergerät. Getriebeölpumpe. |
| 22 | 10 A | Klimaanlage. |
| 23 | 15 A | Toter-Winkel-Monitor. Rückfahrkamera. Adaptiver Tempomat. Kollisionswarnanzeige. Spannungsqualitätsmodul. Luftqualitätssensor. |
| 24 | 10 A | Nicht verwendet (Reserve). |
| 25 | 10 A | Radblockierverhinderungssystem. |
| 26 | 10 A | Traktionskontrollmodul. |
| 27 | — | Nicht verwendet. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 28 | 10 A | Heckscheibenwischerpumpe. |
| 29 | — | Nicht verwendet. |
| 30 | — | Nicht verwendet. |
| 31 | — | Nicht verwendet. |
| 32 | — | Kühlgebläse-Relais. |
| 33 | — | Klimaanlagenrelais. |
| 34 | 15 A | Elektrische Lenksäulenverriegelung. |
| 35 | — | Nicht verwendet. |
| 36 | — | Nicht verwendet. |
| 37 | — | Nicht verwendet. |
| 38 | — | Kühlgebläse-Relais. |
| 39 | — | Kühlgebläse-Relais. |
| 40 | — | Nicht verwendet. |
| 41 | — | Hupenrelais. |
| 42 | — | Kraftstoffpumpenrelais. |
| 43 | — | Nicht verwendet. |
| 44 | 5A | Beheizte Scheibenwischerdüse. |
| 45 | — | Nicht verwendet. |
| 46 | 10 A | Lichtmaschine. |
| 47 | 10 A | Bremslichtschalter. |
| 48 | 20A | Hupe. |
| 49 | 5A | Massiver Luftstrommonitor. |
| 49 | 20A | Kraftstoffheizelement-Diesel. |
| 50 | 10 A | Getriebekühlgebläse. |
| 51 | — | Nicht verwendet. |
| 52 | — | Nicht verwendet. |
| 53 | 10 A | Elektrische Sitze. |
| 54 | 5A | Fernbedienung der Kraftstoffheizung. |
| 55 | 5A | Nicht verwendet (Reserve). |

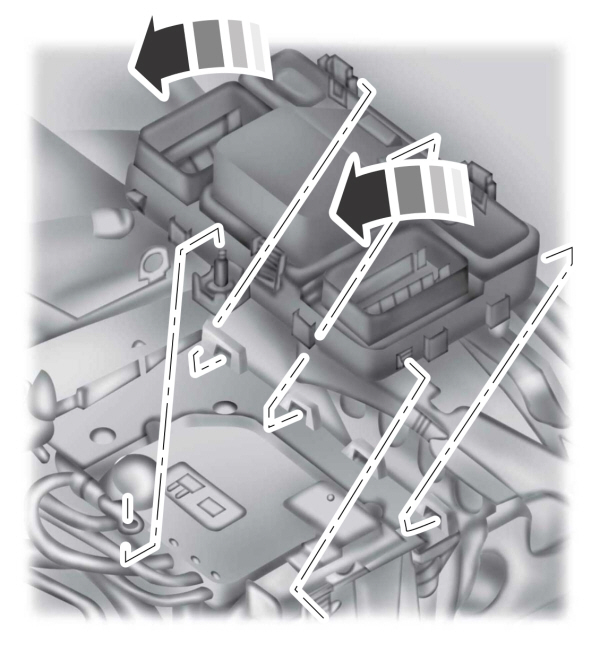

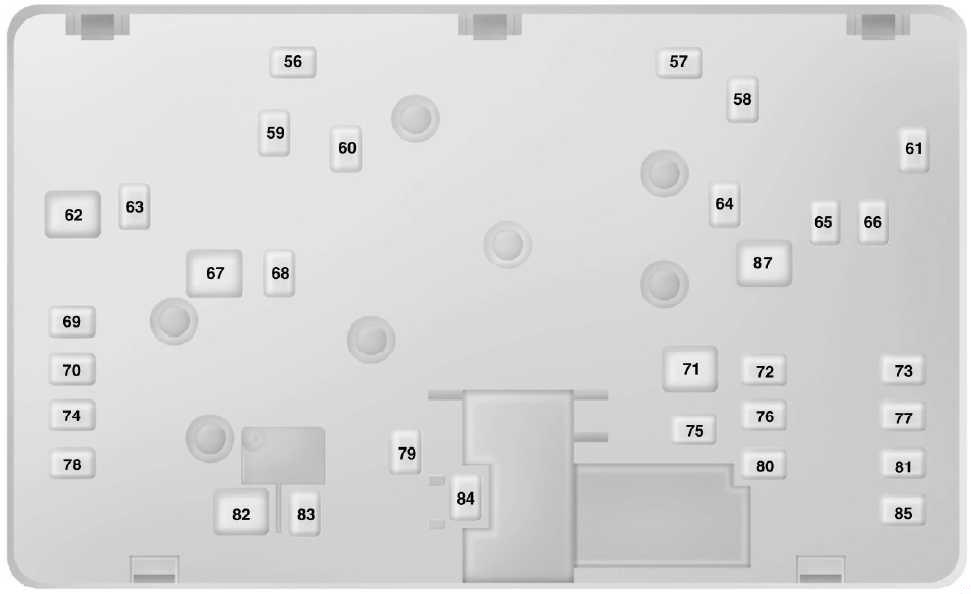

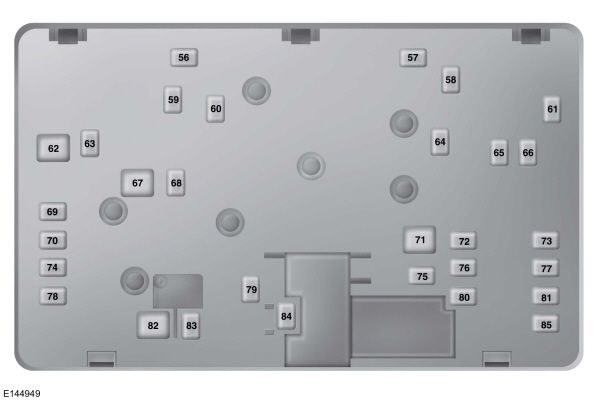

Sicherungskasten – Boden
Im Boden des Sicherungskastens befinden sich die Sicherungen.
Um hineinzukommen, führen Sie die folgenden Schritte aus:
1) Entriegeln Sie die beiden Klammern, die sich auf beiden Seiten des Sicherungskastens befinden.
2) Heben Sie die Innenseite des Sicherungskastens vom Stift ab.
3) Schieben Sie den Sicherungskasten zur Mitte des Motorraums.
4) Drehen Sie die Außenseite des Sicherungskastens, um an die Unterseite zu gelangen.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 56 | — | Wird nicht verwendet. |
| 57 | 20A | Dieselverdampfer. |
| 58 | 30A | Kraftstoffpumpe. |
| 59 | 30A / 40A | Kühlgebläse (30A). Kühlgebläse (40A – DW10F und 2.0L GTDI AU). |
| 60 | 30A / 40A | Kühlgebläse (30A). Kühlgebläse (40A – DW10F und 2.0L GTDI AU). |
| 61 | 40A | Beheiztes Element der Windschutzscheibe auf der linken Seite. |
| 62 | 50A | Karosseriesteuerungsmodul. |
| 63 | 25A / 30A | Kühlgebläse (25A). Kühlgebläse (30A – DW10F und 2.0L GTDI AU). |
| 64 | 30A | Zusatzheizung. |
| 65 | 20A | Beheizter Vordersitz. |
| 66 | 40A | Beheiztes Element der Windschutzscheibe auf der rechten Seite. |
| 67 | 50A | Karosseriesteuerungsmodul. |
| 68 | 40A | Beheizte Heckscheibe. |
| 69 | 30A | Antiblockiersystem. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 70 | 30A | Beifahrersitz. |
| 71 | 60A | Zusatzheizung. |
| 72 | 30A | Schiebedach |
| 73 | 20A | Beheizter Rücksitz. |
| 74 | 30A | Fahrersitzmodul. |
| 75 | 30A | Zusatzheizung. |
| 76 | 20A | Getriebeölpumpe. |
| 77 | 30A | Sitzmodul mit Klimaanlage. |
| 78 | 40A | Anhängerzugmodul. |
| 79 | 40A | Lüftermotor. |
| 80 | 30A | Elektrisch betriebenes Kofferraummodul. |
| 81 | 40A | Wechselrichter 220 V. |
| 82 | 60A | Antiblockiersystempumpe. |
| 83 | 25A | Rechter vorderer Scheibenwischermotor. |
| 84 | 30A | Anlassermotor-Magnet. |
| 85 | 20A | Kraftstoffheizung. |
Ford Mondeo (2015-2021…) – Sicherungskasten-Schema
Baujahr: 2015, 2016, 2017, 2018, 2019, 2020, 2021
Die Sicherungen des Zigarettenanzünders (Steckdose) im Ford Mondeo sind die Sicherungen Nr. 10 (zusätzlicher Stromanschluss vor dem Fahrer), Nr. 16 (zusätzlicher Stromanschluss der Konsole) und Nr. 17 (zusätzlicher Stromanschluss des Kofferraums (nur Kombi)) im Sicherungskasten des Motorraums.
2015-2019
Sicherungskasten im Innenraum
Position des Sicherungskastens
Befindet sich hinter der Verkleidung links von der Lenksäule.
Sicherungskasten-Schema
Sicherungsbelegung im Innenraum
| Nr | Ampere-Wert | Geschützte Komponenten |
|---|---|---|
| Nr | Ampere-Wert | Geschützte Komponenten |
| 1 | 10 A | Ambientebeleuchtung. Handschuhfachlampe. Badezimmerlampe. Deckenleuchte. Kofferraumbeleuchtung. |
| 2 | 7,5 A | Sitz mit Memory. Lendenwirbelstütze des Fahrers. Panorama-Sonnenblende (nur 5-Türer-Version). |
| 3 | 20A | Entriegelung der Fahrertür. Entriegelung des Tankdeckels. |
| 4 | 5A | Nicht verwendet (Reserve). |
| 5 | 20A | Nicht verwendet (Reserve). |
| 6 | 10 A | Nicht verwendet (Reserve). |
| 7 | 10 A | Nicht verwendet (Reserve). |
| 8 | 10 A | Akustische Alarmsignalisierung. |
| 9 | 10 A | Nicht verwendet (Reserve). |
| 10 | 5A | Modul für elektrische Heckklappenöffnung. |
| 11 | 5A | Sicherheitsmodul angeschlossen. |
| 12 | 7,5 A | Modul für die Integration der Frontsteuerung (Klimaanlagen- und Radiosteuerung). |
| 13 | 7,5 A | Lenksäule. Instrumententafel. Datenbus-Anschluss. |
| 14 | 10 A | Nicht verwendet (Reserve). |
| 15 | 10 A | Datenbus-Tür. |
| 16 | 15A | Kindersicherung. Entriegelung der Kofferraumscheibe. |
| 17 | 5A | Akustischer Signalgeber mit Batterieversorgung. |
| 18 | 5A | Zündung. Zündschalter drücken. |
| Nr | Ampere-Wert | Geschützte Komponenten |
|---|---|---|
| 19 | 7,5 A | Blinker für Beifahrerairbag-Deaktivierung. |
| 20 | 7,5 A | Scheinwerfersteuerungsmodul. |
| 21 | 5A | Innenraumthermometer. Feuchtigkeitssensor. |
| 22 | 5A | Nicht verwendet (Reserve). |
| 23 | 10 A | Zubehörstromversorgung mit Verzögerung. |
| 24 | 20A | Entriegelungsblockierung. |
| 25 | 30A | Fenster in der Fahrertür. Außenspiegel des Fahrers. |
| 26 | 30A | Fenster in der Beifahrertür. Spiegel in der Beifahrertür. |
| 27 | 30A | Schiebedach. |
| 28 | 20A | Audioverstärker. |
| 29 | 30A | Heckscheibe auf der Fahrerseite. |
| 30 | 30A | Heckscheibe auf der Beifahrerseite. |
| 31 | 15 A | Nicht verwendet (Reserve). |
| 32 | 10 A | Globales Positionierungsmodul. Sprachsteuerung (SYNC). Infotainment-Display. Funkfrequenzempfänger. |
| 33 | 20A | Radio. |
| 34 | 30A | Bus Run / Start (Sicherungen Nr. 19, 20, 21, 22, 35, 36, 37, automatischer Schalter). |
| 35 | 5A | Einschränkungssteuerungsmodul. |
| 36 | 15 A | Innenspiegel mit automatischer Abblendfunktion. Modul für beheizten Rücksitz. CCD-Modul. Spurhalteassistent. Automatische Scheinwerfer. |
| 37 | 15 A | Allradantriebsmodul. Beheiztes Lenkrad. |
| 38 | 30A | Nicht verwendet (Reserve). |
Sicherungskasten im Motorraum
Position des Sicherungskastens
Der Sicherungskasten befindet sich im Motorraum.
Sicherungskasten-Schema
ad vertisements
https://googleads.g.doubleclick.net/pagead/ads?client=ca-pub-1901614450140333&output=html&h=200&slotname=4990925628&adk=1228614436&adf=1638084707&pi=t.ma~as.4990925628&w=829&fwrn=16&lmt=1618611842&rafmt=11&psa=0&format=829×200&url=https%3A%2F%2F7zpounclrk6pmhj26uun322c2u-ac4c6men2g7xr2a-fuse-box-info.translate.goog%2Fford%2Fford-mondeo-mk5-2015-2019-fuses-and-relays&flash=0&wgl=1&dt=1618611841120&bpp=4&bdt=764&idt=1278&shv=r20210414&cbv=r20190131&ptt=9&saldr=aa&prev_fmts=0x0%2C829x200%2C829x280&nras=1&correlator=2100669278464&frm=6&ife=1&pv=1&ga_vid=1887458682.1618611842&ga_sid=1618611842&ga_hid=1669983880&ga_fc=0&nhd=1&rplot=4&u_tz=120&u_his=5&u_java=0&u_h=768&u_w=1366&u_ah=728&u_aw=1366&u_cd=24&u_nplug=3&u_nmime=4&adx=83&ady=7580&biw=-12245933&bih=-12245933&isw=1351&ish=509&ifk=3807077385&scr_x=-12245933&scr_y=-12245933&eid=44739547%2C21066430%2C44740079&oid=3&pvsid=1312092309777504&pem=88&top=http%3A%2F%2Ftranslate.google.com&eae=0&brdim=0%2C0%2C0%2C0%2C1366%2C0%2C0%2C0%2C1366%2C509&vis=2&rsz=%7C%7CeE%7C&abl=CS&pfx=0&fu=128&bc=23&ifi=4&uci=4.5858poh8zqk8&fsb=1&xpc=TZpwhD4owd&p=https%3A//7zpounclrk6pmhj26uun322c2u-ac4c6men2g7xr2a-fuse-box-info.translate.goog&dtd=1286
Sicherungs- und Relaisbelegung im Sicherungskasten
| Nr | Ampere-Wert | Geschützte Komponenten |
|---|---|---|
| Nr | Ampere-Wert | Geschützte Komponenten |
| 1 | 25A | Scheibenwischermotor der Windschutzscheibe auf der rechten Seite. |
| 2 | – | Relais des Anlassermotors. |
| 3 | 15 A | Automatische Scheibenwischer (Regensensor). Heckscheibenwischer. |
| 4 | – | Relais des Lüftermotors. |
| 5 | 20A | Zusätzlicher Stromanschluss auf der Rückseite der Konsole. |
| 6 | – | Zusatzheizungsrelais. |
| 7 | 20 A | Steuerungsmodul des Traktionssystems. |
| 8 | 20A | Steuerungsmodul des Traktionssystems. |
| 9 | – | Relais des Antriebsstrang-Steuerungsmoduls. |
| 10 | 20A | Zusätzlicher Stromanschluss vorne für den Fahrer. |
| 11 | 15 A | Steuerungsmodul des Traktionssystems. |
| 12 | 15 A | Steuerungsmodul des Traktionssystems. |
| 13 | 10 A | Steuerungsmodul des Traktionssystems. |
| 14 | 10 A | Steuerungsmodul des Traktionssystems. |
| 15 | – | Anlasserrelais. |
| 16 | 20A | Zusätzliche Stromversorgungsbuchse der Konsole. |
| 17 | 20A | Zusätzlicher Stromanschluss des Kofferraums (nur Kombi). |
| 18 | 10 A | Steuerungsmodul des Traktionssystems. |
| 19 | 10 A | Servolenkung. |
| 20 | 10 A | Scheinwerfer. Scheinwerferschalter. |
| 21 | 15 A | Getriebesteuerungsmodul. Getriebeölpumpe. |
| 22 | 10 A | Klimaanlage. |
| 23 | 15 A | Toter-Winkel-Monitor. Rückfahrkamera. Adaptiver Tempomat. Kollisionswarnanzeige. Spannungsqualitätsmodul. Luftqualitätssensor. |
| 24 | 10 A | Nicht verwendet (Reserve). |
| 25 | 10 A | Antiblockiersystem. |
| 26 | 10 A | Steuerungsmodul des Traktionssystems. |
| 27 | – | Wird nicht verwendet. |
| Nr | Ampere-Wert | Geschützte Komponenten |
|---|---|---|
| 28 | 10 A | Heckscheibenwischerpumpe. |
| 29 | – | Wird nicht verwendet. |
| 30 | – | Wird nicht verwendet. |
| 31 | – | Wird nicht verwendet. |
| 32 | – | Relais des Kühlgebläses. |
| 33 | – | Relais der Klimaanlage. |
| 34 | 15 A | Elektrische Lenksäulenverriegelung. |
| 35 | – | Wird nicht verwendet. |
| 36 | – | Wird nicht verwendet. |
| 37 | – | Wird nicht verwendet. |
| 38 | – | Relais des Kühlgebläses. |
| 39 | – | Relais des Kühlgebläses. |
| 40 | – | Wird nicht verwendet. |
| 41 | – | Hupenrelais. |
| 42 | – | Kraftstoffpumpenrelais. |
| 43 | – | Wird nicht verwendet. |
| 44 | 5A | Beheizte Scheibenwaschdüse. |
| 45 | – | Wird nicht verwendet. |
| 46 | 10 A | Lichtmaschine. |
| 47 | 10 A | Bremssystemschalter. |
| 48 | 20A | Hupe. |
| 49 | 5A | Massiver Luftstrommonitor. |
| 49 | 20A | Kraftstoffheizung – Diesel. |
| 50 | 10 A | Getriebekühlgebläse. |
| 51 | – | Wird nicht verwendet. |
| 52 | – | Wird nicht verwendet. |
| 53 | 10 A | Elektrische Sitze. |
| 54 | 5A | Fernbedienung der Kraftstoffheizung. |
| 55 | 5A | Wird nicht verwendet (Reserve). |
Sicherungskasten – Boden
Position des Sicherungskastens
An der Unterseite des Sicherungskastens befinden sich die Sicherungen.
Um hineinzukommen, führen Sie die folgenden Schritte aus:
1) Entriegeln Sie die beiden Klammern, die sich auf beiden Seiten des Sicherungskastens befinden.
2) Heben Sie die Innenseite des Sicherungskastens aus dem Bett.
3) Schieben Sie den Sicherungskasten zur Mitte des Motorraums.
4) Drehen Sie die Außenseite des Sicherungskastens, um zur Unterseite zu gelangen.
ad vertisements
Sicherungskasten-Schema
Sicherungsbelegung im Verteilerkasten (Boden)
| Nr. | Ampere-Wert | Geschützte Komponenten |
|---|---|---|
| Nr. | Ampere-Wert | Geschützte Komponenten |
| 56 | – | Wird nicht verwendet. |
| 57 | 20A | Dieselverdampfer. |
| 58 | 30A | Kraftstoffpumpe. |
| 59 | 30A / 40A | Kühlgebläse (30A). Kühlgebläse (40A – DW10F und 2,0L GTDI AU). |
| 60 | 30A / 40A | Kühlgebläse (30A). Kühlgebläse (40A – DW10F und 2,0L GTDI AU). |
| 61 | 40A | Beheiztes Element der Windschutzscheibe auf der linken Seite. |
| 62 | 50A | Karosseriesteuerungsmodul. |
| 63 | 25A / 30A | Kühlgebläse (25A). Kühlgebläse (30A – DW10F und 2,0L GTDI AU). |
| 64 | 30A | Zusatzheizung. |
| 65 | 20A | Beheizter Vordersitz. |
| 66 | 40A | Beheiztes Element der Windschutzscheibe auf der rechten Seite. |
| 67 | 50A | Karosseriesteuerungsmodul. |
| 68 | 40A | Beheizte Heckscheibe. |
| 69 | 30A | Antiblockiersystem. |
| Nr | Ampere-Wert | Geschützte Komponenten |
|---|---|---|
| 70 | 30A | Beifahrersitz. |
| 71 | 60A | Zusatzheizung. |
| 72 | Schiebedach. | |
| 73 | Beheizter Rücksitz. | |
| 74 | Fahrersitzmodul. | |
| 75 | Zusatzheizung. | |
| 76 | Getriebeölpumpe. | |
| 77 | Sitzmodul mit Klimaanlage. | |
| 78 | Anhängerzugmodul. | |
| 79 | Lüftermotor. | |
| 80 | Elektrisch betriebenes Kofferraummodul. | |
| 81 | Wechselrichter 220 V. | |
| 82 | Antiblockiersystempumpe. | |
| 83 | Rechter vorderer Scheibenwischermotor. | |
| 84 | Magnetventil des Anlassermotors. | |
| 85 | Kraftstoffheizung. |
Ford Mondeo – Sicherungsschema
Baujahr: 2020.
Fahrzeuge ab 04.09.2019 gebaut
Leistungssteuereinheit
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 25 A1 | Rechter vorderer Scheibenwischermotor. |
| 2 | — | Relais des Anlassermotors. |
| 3 | 15 A2 | Automatische Scheibenwischer (Regensensor); Heckscheibenwischer. |
| 4 | — | Relais des Lüftermotors. |
| 5 | 20 A1 | Hinterer Teil der zusätzlichen Stromversorgungsbuchse in der Konsole. |
| 6 | — | Relais der Zusatzheizung. |
| 7 | 20 A2 | Antriebsstrang-Steuerungsmodul. |
| 8 | 20 A2 | Antriebsstrang-Steuerungsmodul. |
| 9 | — | Relais des Antriebsstrang-Steuerungsmoduls. |
| 10 | 20 A1 | Zusätzliche Stromversorgungsbuchse vorne Fahrerseite. |
| 11 | 15 A3 | Antriebsstrang-Steuerungsmodul. |
| 12 | 15 A3 | Antriebsstrang-Steuerungsmodul. |
| 13 | 10 A3 | Antriebsstrang-Steuerungsmodul. |
| 14 | 10 A3 | Antriebsstrang-Steuerungsmodul. |
| 15 | — | Zünd-/Startrelais. |
| 16 | 20 A1 | Zusätzliche Stromversorgungsbuchse in der Konsole. |
| 17 | — | Nicht verwendet. |
| 18 | 10 A2 | Antriebsstrang-Steuerungsmodul. |
| 19 | 10 A2 | Lenkassistenzsystem. |
| 20 | 10 A2 | Scheinwerfer; Scheinwerferschalter. |
| 21 | 15 A2 | Getriebesteuerungsmodul; Getriebeölpumpe. |
| 22 | — | Nicht verwendet. |
| 23 | 15 A2 | Toter-Winkel-Überwachung; Rückfahrkamera; Adaptives Tempomatsystem; Kollisionswarnanzeige; Spannungsqualitätsmodul; Luftqualitätssensor. |
| 24 | — | Nicht verwendet. |
| 25 | 10 A3 | Antiblockiersystem während des Bremsens. |
| 26 | 10 A3 | Antriebsstrang-Steuerungsmodul. |
| 27 | — | Nicht verwendet. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 28 | 10 A2 | Heckscheibenwaschpumpe. |
| 29 | — | Wird nicht verwendet. |
| 30 | — | Wird nicht verwendet. |
| 31 | — | Wird nicht verwendet. |
| 32 | — | Relais des Kühlgebläses. |
| 33 | — | Relais der Klimaanlage. |
| 34 | 15 A2 | Elektrische Lenksäulenverriegelung. |
| 35 | — | Wird nicht verwendet. |
| 36 | — | Wird nicht verwendet. |
| 37 | — | Wird nicht verwendet. |
| 38 | — | Relais der Vakuumpumpe. |
| 39 | — | Relais der Vakuumpumpe. |
| 40 | — | Relais der Kraftstoffpumpe. |
| 41 | — | Relais des akustischen Signals. |
| 42 | — | Wird nicht verwendet. |
| 43 | — | Wird nicht verwendet. |
| 44 | 5 A2 | Beheizung der Scheibenwaschdüse. |
| 45 | 5 A2 | Überwachung der Vakuumpumpe. |
| 46 | 10 A3 | Wird nicht verwendet (Reserve). |
| 47 | 10 A3 | Brems-Ein-/Ausschalter. |
| 48 | 20 A2 | Akustisches Signal. |
| 49 | 5 A2 | Überwachung des Luftmassenmessers. |
| 50 | — | Wird nicht verwendet. |
| 51 | 15 A3 | Steuerung des Wechselrichtersystems. |
| 52 | 15 A3 | Elektronisches Batteriesteuerungsmodul. |
| 53 | 10 A2 | Elektrisch verstellbare Sitze. |
| 54 | 10 A3 | Elektrische Kühlpumpe. |
| 55 | 10 A3 | Elektrisches Klimaanlagensystem. |
1Sicherung Typ M.
2Mikrosicherung.
3Doppelte Mikrosicherung.
Leistungssteuereinheit — unten
Im unteren Teil des Sicherungskastens befinden sich die Sicherungen. Um auf den unteren Teil des Sicherungskastens zuzugreifen:
- Lösen Sie die beiden Haken, die sich auf beiden Seiten des Sicherungskastens befinden.
- Heben Sie die Innenseite des Sicherungskastens von der Halterung ab.
- Schieben Sie den Sicherungskasten zur Mitte des Motorraums.
- Drehen Sie die Außenseite des Sicherungskastens, um den Boden zu erreichen.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 56 | — | Nicht verwendet. |
| 57 | 20 A4 | Dieselmotor-Verdampfer. |
| 58 | 30 A4 | Kraftstoffpumpe. |
| 59 | 30 A5 | Lüfter |
| 40 A5 | Lüfter (DW10F und 2,0L GTDI AU). | |
| 60 | 30 A5 | Lüfter |
| 40 A5 | Lüfter (DW10F und 2,0L GTDI AU). | |
| 61 | 40 A4 | Heizelement der Windschutzscheibe auf der linken Seite. |
| 62 | 50 A5 | Karosseriesystem-Steuermodul. |
| 63 | 25 A4 | Lüfter |
| 30 A4 | Lüfter (DW10F und 2,0L GTDI AU). | |
| 64 | 30 A4 | Zusatzheizung. |
| 65 | 20 A4 | Beheizter Vordersitz. |
| 66 | 40 A4 | Heizelement der Windschutzscheibe auf der rechten Seite. |
| 67 | 50 A5 | Karosseriesystem-Steuermodul. |
| 68 | 40 A4 | Beheizte Heckscheibe. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 69 | 30 A4 | Antiblockiersystem. |
| 70 | 30 A4 | Beifahrersitz. |
| 71 | 60 A5 | Zusatzheizung. |
| 72 | 30 A4 | Schiebedach. |
| 73 | 20 A4 | Beheizter Rücksitz. |
| 74 | 30 A4 | Fahrersitzmodul. |
| 75 | 30 A4 | Zusatzheizung. |
| 76 | 20 A4 | Getriebeölpumpe. |
| 77 | 30 A4 | Sitzmodul mit Heiz- und Klimaanlage. |
| 78 | 40 A4 | Anhängerzugmodul. |
| 79 | 40 A4 | Lüftermotor. |
| 80 | 30 A4 | Elektrisches Kofferraummodul. |
| 81 | 40 A4 | 220 V Wechselrichter. |
| 82 | 60 A5 | Pumpe des Antiblockiersystems. |
| 83 | 25 A4 | Rechter vorderer Scheibenwischermotor. |
| 84 | 30 A4 | Anlassermagnet. |
| 85 | 20 A4 | Kraftstoffbetriebene Heizung. |
4Sicherung Typ M.
5Sicherung Typ J.
Sicherungskasten im Fahrgastraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | — | Nicht verwendet. |
| 2 | 7,5 A6 | Sitz mit Memory-Funktion; Lordosenstütze für den Fahrer; Elektrisches Sonnenrollo des Panoramadachs (nur fünftürige Modelle). |
| 3 | 20 A6 | Entriegelung der Fahrertür; Entriegelung des Tankdeckels. |
| 4 | 5 A6 | Nicht verwendet (Reserve). |
| 5 | 20 A6 | Nicht verwendet (Reserve). |
| 6 | 10 A7 | Nicht verwendet (Reserve). |
| 7 | 10 A7 | Nicht verwendet (Reserve). |
| 8 | 10 A7 | Alarmsirene. |
| 9 | 10 A7 | Nicht verwendet (Reserve). |
| 10 | 5 A7 | Modul für die elektrische Heckklappensteuerung. |
| Telematiksystem-Steuermodul. | ||
| 11 | 5 A7 | Integriertes Sicherheitsmodul. |
| 12 | 7,5 A7 | Modul für die Integration der Frontsteuerung (Klimaanlagen- und Radiosteuerung). |
| 13 | 7,5 A7 | Lenksäule; Armaturenbrett; Diagnoseanschluss. |
| 14 | 10 A7 | Nicht verwendet (Reserve). |
| 15 | 10 A7 | Diagnoseanschluss-Gateway. |
| 16 | 15 A6 | Kindersicherung der Türen; Entriegelung der Heckklappenscheibe. |
| 17 | 5 A7 | Batteriebetriebene Alarmsirene. |
| 18 | 5 A7 | Zündschalter; Zündschaltertaste. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 19 | 7,5 A7 | Kontrollleuchte für die Deaktivierung des Beifahrerairbags. |
| 20 | 7,5 A7 | Scheinwerfer-Steuermodul. |
| 21 | 5 A7 | Temperaturfühler im Fahrgastraum; Feuchtigkeitssensor. |
| 22 | 5 A7 | Nicht verwendet (Reserve). |
| 23 | 10 A6 | Verzögerte Zubehörstromversorgung. |
| 24 | 20 A6 | Verriegelung/Entriegelung. |
| 25 | 30 A6 | Fahrertürfenster; Fahrertürspiegel. |
| 26 | 30 A6 | Beifahrertürfenster; Beifahrertürspiegel. |
| 27 | 30 A6 | Schiebedach. |
| 28 | 20 A6 | Audioverstärker. |
| 29 | 30 A6 | Hinteres Türfenster auf der Fahrerseite. |
| 30 | 30 A6 | Hinteres Türfenster auf der Beifahrerseite. |
| 31 | 15 A6 | Nicht verwendet (Reserve). |
| 32 | 10 A6 | Satellitenortungssystem-Modul; Sprachsteuerung (SYNC); Informationsdisplay und Unterhaltungselektroniksystem; Funkfrequenzempfänger. |
| 33 | 20 A6 | RADIO. |
| 34 | 30 A6 | Start-/Zündsicherung (Sicherungen Nr. 19, 20, 21, 22, 35, 36, 37, Installationsschalter). |
| 35 | 5 A6 | Modul für das zusätzliche Sicherheitssystem. |
| 36 | 15 A6 | Innenspiegel mit automatischer Abblendfunktion; Modul für beheizten Rücksitz; CCD-Modul; Spurhalteassistent; Automatische Fernlichtsteuerung. |
| 37 | 15 A6 | Beheiztes Lenkrad. |
| 38 | 30 A6 | Nicht verwendet (Reserve). |
Ford Mondeo – Sicherungskastenplan
Baujahr: 2021, 2022.
Fahrzeuge gebaut ab 01.04.2021
Sicherungskasten der Stromversorgung
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 25 A1 | Rechter vorderer Scheibenwischermotor. |
| 2 | — | Anlasserrelais. |
| 3 | 15 A2 | Automatische Scheibenwischer (Regensensor); Heckscheibenwischer. |
| 4 | — | Lüfterrelais. |
| 5 | 20 A1 | Hinterer Zusatzstromanschluss in der Konsole. |
| 6 | — | Relais der Zusatzheizung. |
| 7 | 20 A2 | Antriebsstrang-Steuermodul. |
| 8 | 20 A2 | Antriebsstrang-Steuermodul. |
| 9 | — | Relais des Antriebsstrang-Steuermoduls. |
| 10 | 20 A1 | Zusatzstromanschluss vorne Fahrerseite. |
| 11 | 15 A3 | Antriebsstrang-Steuermodul. |
| 12 | 15 A3 | Antriebsstrang-Steuermodul. |
| 13 | 10 A3 | Antriebsstrang-Steuermodul. |
| 14 | 10 A3 | Antriebsstrang-Steuermodul. |
| 15 | — | Zünd-/Startrelais. |
| 16 | 20 A1 | Zusatzstromanschluss in der Konsole. |
| 17 | — | Nicht verwendet. |
| 18 | 10 A2 | Antriebsstrang-Steuermodul. |
| 19 | 10 A2 | Lenkassistenzsystem. |
| 20 | 10 A2 | Scheinwerfer. Scheinwerferschalter. |
| 21 | 15 A2 | Getriebesteuermodul; Getriebeölpumpe; Hybridfahrzeug-Wechselrichter. |
| 22 | — | Nicht verwendet. |
| 23 | 15 A2 | Toter-Winkel-Überwachung; Rückfahrkamera; Adaptiver Tempomat; Kollisionswarnfunktion; Spannungsqualitätsmodul; Luftqualitätssensor; Head-up-Display. |
| 24 | — | Nicht verwendet. |
| 25 | 10 A3 | Antiblockiersystem. |
| 26 | 10 A3 | Antriebsstrang-Steuermodul. |
| 27 | — | Nicht verwendet. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 28 | — | Nicht verwendet. |
| 29 | 15 A2 | Elektronisches Batteriemanagementmodul. |
| 30 | — | Nicht verwendet. |
| 31 | — | Nicht verwendet. |
| 32 | — | Nicht verwendet. |
| 33 | — | Nicht verwendet. |
| 34 | 15 A2 | Elektrischer Lenksäulenblock. |
| 35 | 15 A3 | Nicht verwendet (Reserve). |
| 36 | 15 A3 | Nicht verwendet (Reserve). |
| 37 | — | Nicht verwendet. |
| 38 | — | Relais der Vakuumpumpe. |
| 39 | — | Relais der Vakuumpumpe. |
| 40 | — | Relais der Kraftstoffpumpe. |
| 41 | — | Relais des akustischen Signals. |
| 42 | — | Nicht verwendet. |
| 43 | — | Nicht verwendet. |
| 44 | 5 A2 | Scheibenwischerdüsenheizung. |
| 45 | 5 A2 | Überwachung der Vakuumpumpe. |
| 46 | 10 A3 | Nicht verwendet (Reserve). |
| 47 | 10 A3 | Brems-Ein-/Ausschalter. |
| 48 | 20 A2 | Akustisches Signal. |
| 49 | 5 A2 | Überwachung des Luftmassenmessers. |
| 50 | — | Nicht verwendet. |
| 51 | 15 A3 | Wechselrichter-Systemsteuerung. |
| 52 | 15 A3 | Elektronisches Batteriemanagementmodul. |
| 53 | 10 A2 | Elektrisch verstellbare Sitze. |
| 54 | 10 A3 | Elektrische Kühlmittelpumpe. |
| 55 | 10 A3 | Elektrische Klimaanlage. |
1Sicherung Typ M.
2Mikrosicherung.
3Doppelte Mikrosicherung.
Sicherungskasten — unten
Im unteren Teil des Sicherungskastens befinden sich die Sicherungen. Um auf den unteren Teil des Sicherungskastens zuzugreifen:
- Lösen Sie die beiden Haken, die sich auf beiden Seiten des Sicherungskastens befinden.
- Heben Sie die Innenseite des Sicherungskastens von der Klemme ab.
- Schieben Sie den Sicherungskasten zur Mitte des Motorraums.
- Drehen Sie die Außenseite des Sicherungskastens, um den Boden zu erreichen.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 56 | 30 A4 | Kraftstoffpumpe. |
| 57 | 20 A4 | Nicht verwendet (Reserve). |
| 58 | — | Nicht verwendet. |
| 59 | 40 A4 | Antiblockiersystem. |
| 60 | 40 A4 | Elektronischer Lüfter. |
| 61 | 40 A4 | Heizelement der Windschutzscheibe auf der linken Seite. |
| 62 | 50 A5 | Karosseriesystem-Steuermodul. |
| 63 | — | Nicht verwendet. |
| 64 | 30 A4 | Nicht verwendet (Reserve). |
| 65 | 20 A4 | Beheizter Vordersitz. |
| 66 | 40 A4 | Heizelement der Windschutzscheibe auf der rechten Seite. |
| 67 | 50 A5 | Karosseriesystem-Steuermodul. |
| 68 | 40 A4 | Beheizte Windschutzscheibe. |
| 69 | — | Nicht verwendet. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 70 | 30 A4 | Beifahrersitz. |
| 71 | 60 A5 | Nicht verwendet (Reserve). |
| 72 | — | Nicht verwendet. |
| 73 | 20 A4 | Beheizter Rücksitz. |
| 74 | 30 A4 | Fahrersitzmodul. |
| 75 | — | Nicht verwendet. |
| 76 | 20 A4 | Getriebeölpumpe. |
| 77 | 30 A4 | Sitzmodul mit Heiz- und Klimaanlage. |
| 78 | 40 A4 | Nicht verwendet (Reserve). |
| 79 | 40 A4 | Lüftermotor. |
| 80 | — | Nicht verwendet. |
| 81 | 40 A4 | Wechselrichter. |
| 82 | — | Nicht verwendet. |
| 83 | 25 A4 | Rechter vorderer Scheibenwischermotor. |
| 84 | — | Nicht verwendet. |
| 85 | 20 A4 | Nicht verwendet (Reserve). |
4Sicherung Typ M.
5Sicherung Typ J.
Sicherungskasten im Fahrgastraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | — | Nicht verwendet. |
| 2 | 7,5 A6 | Sitz mit Memory-Funktion; Lordosenstütze des Fahrers; Elektrisches Sonnenrollo des Panoramadachs (nur fünftürige Modelle). |
| 3 | 20 A6 | Entriegelung der Fahrertür; Entriegelung des Tankdeckels. |
| 4 | 5 A6 | Nicht verwendet (Reserve). |
| 5 | 20 A6 | Nicht verwendet (Reserve). |
| 6 | 10 A7 | Nicht verwendet (Reserve). |
| 7 | 10 A7 | Nicht verwendet (Reserve). |
| 8 | 10 A7 | Alarmsirene. |
| 9 | 10 A7 | Nicht verwendet (Reserve). |
| 10 | 5 A7 | Modul für die Heckklappensteuerung. |
| Telematiksystem-Steuermodul. | ||
| 11 | 5 A7 | Integriertes Sicherheitsmodul. |
| 12 | 7,5 A7 | Modul für die Integration der Frontsteuerung (Klimaanlagen- und Radiosteuerung). |
| 13 | 7,5 A7 | Lenksäule; Kombiinstrument; Diagnoseanschluss. |
| 14 | 10 A7 | Nicht verwendet (Reserve). |
| 15 | 10 A7 | Diagnoseanschluss-Gateway. |
| 16 | 15 A6 | Kindersicherung der Türen; Entriegelung der Heckklappenscheibe. |
| 17 | 5 A7 | Batteriebetriebene Alarmsirene. |
| 18 | 5 A7 | Zündschalter; Zündschaltertaste. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 19 | 7,5 A7 | Kontrollleuchte für die Deaktivierung des Beifahrerairbags. |
| 20 | 7,5 A7 | Scheinwerfer-Steuermodul. |
| 21 | 5 A7 | Temperaturfühler im Fahrgastraum; Feuchtigkeitssensor. |
| 22 | 5 A7 | Nicht verwendet (Reserve). |
| 23 | verzögerte Zubehörstromversorgung. | 10 A6 |
| 24 | 20 A6 | Verriegelung/Entriegelung. |
| 25 | 30 A6 | Fahrertürfenster; Fahrertürspiegel. |
| 26 | 30 A6 | Beifahrertürfenster; Beifahrertürspiegel. |
| 27 | 30 A6 | Schiebedach. |
| 28 | 20 A6 | Audioverstärker. |
| 29 | 30 A6 | Hinteres Türfenster auf der Fahrerseite. |
| 30 | 30 A6 | Hinteres Türfenster auf der Beifahrerseite. |
| 31 | 15 A6 | Nicht verwendet (Reserve). |
| 32 | 10 A6 | Modul des Satellitenortungssystems; Sprachsteuerung (SYNC); Informationsdisplay und Unterhaltungselektroniksystem; Funkfrequenzempfänger. |
| 33 | 20 A6 | RADIO; Aktive Geräuschunterdrückung. |
| 34 | 30 A6 | Start-Sicherung (Sicherungen Nr. 19, 20, 21, 22, 35, 36, 37, Installationsschalter). |
| 35 | 5 A6 | Modul des zusätzlichen Sicherheitssystems. |
| 36 | 15 A6 | Innenspiegel mit automatischer Abblendfunktion; Modul für beheizten Rücksitz; Computergesteuertes Pausenmodul; Spurhalteassistent; Automatische Fernlichtsteuerung. |
| 37 | 15 A6 | Beheiztes Lenkrad. |
| 38 | 30 A6 | Nicht verwendet (Reserve). |
Über Ford Mondeo (1992-2022)
Der Ford Mondeo ist ein beliebtes Mittelklassemodell, das erstmals 1992 vorgestellt wurde. Im Laufe seiner Existenz hat er mehrere Generationen durchlaufen und ist aufgrund seiner Zuverlässigkeit, seines Komforts und seiner breiten Palette an Motoroptionen beliebt geworden. Der Mondeo bietet verschiedene Motortypen, darunter Benzin- und Dieselvarianten, die sich in Leistung und Kraftstoffverbrauch unterscheiden. Im Laufe der Jahre zeichnete sich der Mondeo durch modernes Design, fortschrittliche Technologien und Sicherheitsmerkmale aus, was ihn zu einer attraktiven Wahl für Familien und Einzelpersonen macht, die ein komfortables und effizientes Fahrzeug suchen.
Sicherungskastenplan Ford Mondeo
Diese Seite zeigt den Sicherungskastenplan für den Ford Mondeo, der für die Identifizierung und Wartung der elektrischen Systeme des Fahrzeugs entscheidend ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Motorraum und unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist für die ordnungsgemäße Funktion des Fahrzeugs unerlässlich, daher ist es wichtig, einen Überblick über seine Anordnung und die Funktionen der einzelnen Sicherungen zu haben.
