In diesem Artikel finden Sie Diagramme des Sicherungskastens des Jeep Wrangler (2020–2022), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Jeep Wrangler – Sicherungskasten-Diagramm

Baujahr: 2020.

Leistungsverteilungszentrum (PDC)

Das Leistungsverteilungszentrum befindet sich im Motorraum in der Nähe der Batterie. Dieses Zentrum enthält Patronensicherungen, Minisicherungen und Relais. Die obere Abdeckung des PDC ist mit einem Etikett versehen, das die Position, Funktion und Größe jeder reparierbaren Sicherung/jedes Relais angibt.

Nahaufnahme des Leistungsverteilungszentrums (PDC) mit Sicherungen und Relais im Motorraum.

Leistungsverteilungszentrum

Übersicht des Leistungsverteilungszentrums (PDC) im Fahrzeugmotorraum.

Steckplatz Patronensicherung Mini-Sicherung Beschreibung
Steckplatz Patronensicherung Mini-Sicherung Beschreibung
F01 – – Reserve
F02 40 A grün – Anlassermotor
F03 – 5 A braun Intelligenter Batteriesensor (IBS)
F04 – 20 A gelb Kraftstoffpumpe MTR;

FPCM
F05 – 5 A braun Sicherheitstür
F06 – – Reserve
F07 – 15 A blau Niedertemperatur-Kühlmittelpumpe (LTR) – falls vorhanden
F08 – 15 A blau Getriebesteuerungsmodul TCM-8HP CYGNUS
F09 – – Reserve
F10 – 15 A blau Zündschlüsselknoten (KIN);

Zentraler Funkkonzentrator (RF-Konzentrator);

Elektrische Lenksäulenverriegelung (ESCL).
F11 – 10 A rot UCI-Anschluss (USB und AUX)
F12 – 25 A transparent HIFI-Verstärker
F13 – – Reserve
F14 – – Reserve
F15 – 15 A blau Instrumententafel (IPC);

Schwerlast-Elektroschalter (HD ELEC Schalter).
F 16 – – Reserve
F17 – – Reserve
F18 – 10 A rot Klimaanlagenkupplung (AC CLUTCH)
F19 – – Reserve
F20 30 Amp rosa – Zentrale Karosseriesteuerung (CBC) 1- INNENBELEUCHTUNG
F21 – 20 A gelb Heckscheibenwischer
F22 – 10 A rot Motorsteuerungsmodul (ECM);

Antriebsstrangsteuerungsmodul (PCM);

Motorgeneratoreinheit (MGU) WAKE;

Power Pack Unit (PPU) WAKE.
F23 – 10 A rot Antriebsstrangsteuerungsmodul (PCM);

Motorsteuerungsmodul (ECM)
F24 – – Reserve
F25 – 10 A rot Modulverschiebung über Kabel (MOD_SBW)
F26 40 A grün – Zentrale Karosseriesteuerung (CBC) 2 AUSSENBELEUCHTUNG #1
F27 30 Amp rosa – Frontscheibenwischer
F28 40 A grün – Zentrale Karosseriesteuerung (CBC) 3-POWER LOCKS
F29 40 A grün – Zentrale Karosseriesteuerung (CBC) 4 AUSSENBELEUCHTUNG #2
F30 – – Reserve
F31 – 10 A rot DIAGNOSEANSCHLUSS
F32 – 10 A rot Heizung Lüftung Klimaanlage Mod (HVAC CTRL MOD);

Lenksäulenverriegelung (SCL);

Insassenklassifizierungsmodul (OCM);

Fahrerpräsenzerkennungsmodul (DPDM).
F33 – 10 A rot ParkTronics System (PTS);

Infrarotkamera-Modul (IRCM);

Airbag-Deaktivierungsleuchten (AIRBAG DISABLE LMPS).
F34 – 10 A rot Elektronische Stabilitätskontrolle (ESC);

Elektrische hydraulische Servolenkung (EHPS);

Smart Bar Steuerungsmodul (SBCM) WAKE.
F35 30 Amp rosa – PMP BREMSE – falls vorhanden
F36 30 Amp rosa – ANHÄNGERKUPPLUNGSMODUL – Falls vorhanden
F37 30 Amp rosa – ANHÄNGERANSCHLUSS 7W – falls vorhanden
F38 20 A blau – Motorsteuerungsmodul ECM
F39 – – Reserve
F40 – 15 A blau Antriebsstrangsteuerungsmodul (DTCM);

Achssperre (AXLE LOC) FT_RR.
F41 – 15 A blau Instrumententafel (IC);

Sicherheits-Gateway (SGW) WAKE.
F42 – 10 A rot Stromversorgungsrelais (Start/Stopp elektrisch);

Reserve (Riemenstartergenerator) – falls vorhanden.
F43 20 A gelb PWR OUTLET (LADEN) BATT
F44 – 10 A rot Infrarotkamera (IRCAM) HEIZUNG
F45 – 20 A gelb PWR OUTLET (LADEN) ZÜNDUNG*
F46 – 10 A rot

* Der Kunde kann wählen, die Cargo Power Outlet von der Batterieversorgung F43 auf diese Position F45 umzuschalten, die mit Strom versorgt wird, wenn die Zündung eingeschaltet ist.

Jeep Wrangler – Sicherungskasten-Schema

Baujahr: 2021.

Stromverteilungszentrum (PDC)

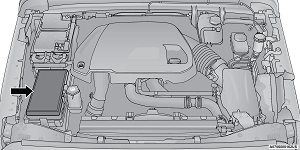

Das Stromverteilungszentrum befindet sich im Motorraum in der Nähe der Batterie. Dieses Zentrum enthält Patronensicherungen, Mini-Sicherungen und Relais. Die obere Abdeckung des PDC ist mit einem Etikett versehen, das die Position, Funktion und Größe jeder reparierbaren Sicherung/jedes Relais angibt.

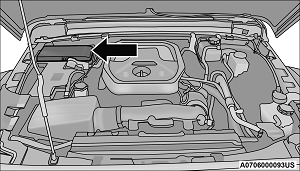

Detailansicht des Stromverteilungszentrums (PDC) mit geöffneter Abdeckung und Komponenten.

Stromverteilungszentrum

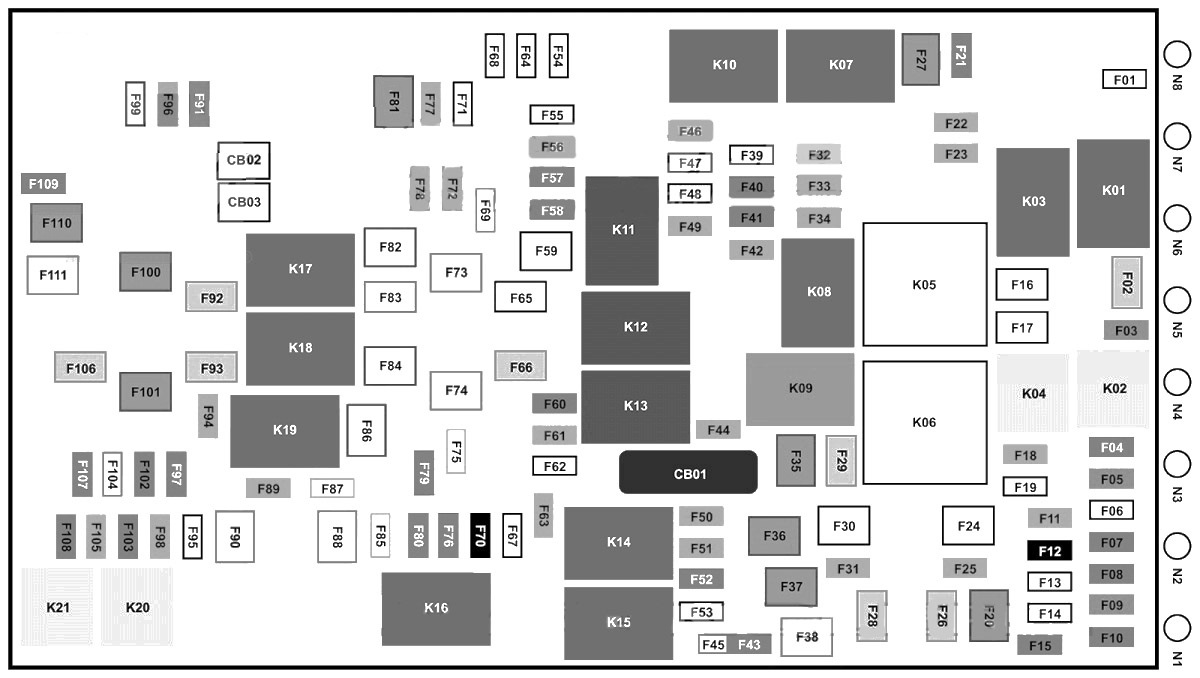

Gesamtansicht des Stromverteilungszentrums (PDC) im Motorraum eines Fahrzeugs.

Steckplatz Patronensicherung Mikrosicherung Beschreibung
F56 – 10 A rot AUTOTEMPERATURSENSOR
F57 – 20 A gelb Beheizter Fahrersitz vorne
F58 – 20 A gelb Beheizter Vordersitz
F59 – – Reserve
F60 – 15 A blau Lenkrad-Komfortmodul (CSWM) (HTD STR WHEEL)
F61 – 10 A rot Toter-Winkel-Sensor links (LBSS);

Toter-Winkel-Sensor rechts (RBSS).
F62 – – Reserve
F63 – 10 A rot Insassen-Rückhaltesystem-Controller (ORC)
F64 – – Reserve
F65 – – Reserve
F66 40 A grün – HVAC-LÜFTERMOTOR vorne
F67 – – Reserve
F68 – – Reserve
F69 – 5 A braun MGU-Generatoreinheit

Riemenstartergenerator (BSG) – falls vorhanden
F70 – 25 A transparent INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL)
F71 – – Reserve
F72 – 10 A rot HD ELEC ACC PKG – falls vorhanden
F73 20 A blau – PWR TOP LT
F74 20 A blau – PWR TOP RT
F75 – 10 A rot Leistungsmodul – Batteriemanagementmodul und Hilfsleistungsmodul (PPU-BPCM und APM) Riemenstartergenerator (BSG) – je nach Ausstattung
F76 – 20 A gelb ECM (Benzin)/PCM (DSL)
F77 – 10 A rot BEHEIZTE SPIEGEL
F78 – 10 A rot COMPUTER/ALARME/EINGANGSSENSOREN
F79 – 20 A gelb INTELLIGENTES BANDSTEUERUNGSMODUL
F80 – 15 A blau Antriebsstrangsteuerungsmodul (PCM)
F81 30 Amp rosa – HECKSCHEIBENHEIZUNG (EBL)
F82 30 Amp rosa – KRAFTSTOFFHEIZUNG – falls vorhanden
F83 60 A gelb – GLÜHKERZE – falls vorhanden
F84 30 Amp rosa – HARNSTOFFHEIZMODUL – falls vorhanden
F85 – 10 A rot PM-SENSOR – falls vorhanden
F86 30 Amp rosa – PMP BREMSE 2 – falls vorhanden
F87 – 10 A rot PMP STROMVERSORGUNG/DRUCKENTLASTUNG – Falls vorhanden
F88 20 A blau – NOx-SENSOR #1/ #2 – FALLS vorhanden
F89 – 10 A rot Lenksäulensteuerungsmodul (SCCM);

Tempomat (CRUISE CTL)/Digitalfernsehen (DTV).
F90 20 A blau – ANHÄNGER-PARKLEUCHTE – falls vorhanden
F91 – 20 A gelb HUPE
F92 40 A grün – HD ACCY #2 – falls vorhanden
F93 40 A grün – HD ACCY #1 – falls vorhanden
F94 – 10 A rot Reifendrucküberwachung (TPM);

RF-Hub-System (CORAX).
F95 – – Reserve
F96 – 10 A rot PWR SPIEGEL SCHALTER
F97 – 20 A gelb RADIO/TBM
F98 – 10 A rot SCHALTERBANK-HD ELEK/OFF ROAD
F99 – – Reserve
F100 30 Amp rosa – ESC-ECU UND VENTILE
F101 30 Amp rosa – Antriebsstrangsteuerungsmodul (DTCM)
F102 – 15 A blau DOPPELTER USB-ANSCHLUSS
F103 – 15 A blau HD ACCY #3 – falls vorhanden
F104 – 15 A blau PPU-KÜHLMITTELPUMPE – falls vorhanden
F105 – 10 A rot Integriertes Zentralstadium (ICS);

Heizung Lüftung Klimaanlage (HVAC).
F106 50 A rot – Elektronische Geschwindigkeitsregelung (ESC)-PUMPE MTR
F107 – 20 A gelb BREMSE/ANHÄNGER-BLINKER LT – falls vorhanden
F108 – 15 A blau HD ACCY #4 – falls vorhanden
F109 –
Steckplatz Patronensicherung Mikrosicherung Beschreibung
Steckplatz Patronensicherung Mikrosicherung Beschreibung
F01 – – Reserve
F02 40 A grün – Anlassermotor
F03 – 5 A braun Intelligenter Batteriesensor (IBS)
F04 – 20 A gelb Kraftstoffpumpe MTR/FPCM
F05 – 5 A braun Sicherheitstür
F06 – – Reserve
F07 – 15 A blau Niedertemperatur-Kühlmittelpumpe (LTR) – falls vorhanden
F08 – 15 A blau Getriebesteuerungsmodul TCM-8HP CYGNUS
F09 – – Reserve
F10 – 15 A blau Zündschlüsselkern (KIN); Hochfrequenzkonzentrator (RF-Konzentrator);

Elektrische Lenksäulenverriegelung (ESCL).
F11 – 10 A rot UCI-Anschluss (USB und AUX)
F12 – 25 A transparent HIFI-Verstärker
F13 – – Reserve
F14 – – Reserve
F15 – 15 A blau Instrumententafel (IPC);

Schalterbank für elektrische Schwerlastgeräte (SWITCH BANK-HD ELEC).
F 16 – – Reserve
F17 – – Reserve
F18 – 10 A rot Klimaanlagenkupplung (AC CLUTCH)
F19 – – Reserve
F20 30 Amp rosa – Zentrale Karosseriesteuerung (CBC) 1-INNENBELEUCHTUNG
F21 – 20 A gelb HECKSCHEIBENWISCHER
F22 – 10 A rot Motorsteuerungsmodul (ECM);

Antriebsstrangsteuerungsmodul (PCM);

Motorgenerator (MGU) WAKE;

Power Pack Unit (PPU) WAKE.
F23 – 10 A rot Antriebsstrangsteuerungsmodul (PCM); Motorsteuerungsmodul (ECM).
F24 – – Reserve
F25 – 10 A rot Modulverschiebung über Kabel (MOD_SBW)
F26 40 A grün – Zentrale Karosseriesteuerung (CBC) 2 AUSSENBELEUCHTUNG #1
F27 30 Amp rosa – Frontscheibenwischer
F28 40 A grün – Zentrale Karosseriesteuerung (CBC) 3-POWER LOCKS
F29 40 A grün – Zentrale Karosseriesteuerung (CBC) 4 AUSSENBELEUCHTUNG #2
F30 – – Reserve
F31 – 10 A rot DIAGNOSEANSCHLUSS
F32 – 10 A rot Klimaanlage Lüftungsmodul (HVAC CTRL MOD);

Lenksäulenverriegelung (SCL);

Insassenklassifizierungsmodul (OCM);

Fahrerpräsenzerkennungsmodul (DPDM).
F33 – 10 A rot ParkTronics System (PTS);

Infrarotkamera-Modul (IRCM);

Airbag-Deaktivierungsleuchten (AIRBAG DISABLE LMPS).
F34 – 10 A rot Elektronische Stabilitätskontrolle (ESC);

Elektrische Servolenkung (EHPS);

Smart Bar Steuerungsmodul (SBCM) WAKE.
F35 30 Amp rosa – PMP BREMSE – falls vorhanden
F36 30 Amp rosa – ANHÄNGERKUPPLUNGSMODUL – Falls vorhanden
F37 30 Amp rosa – ANHÄNGERANSCHLUSS 7W – falls vorhanden
F38 20 A blau – Motorsteuerungsmodul ECM
F39 – – Reserve
F40 – 15 A blau Antriebsstrangsteuerungsmodul (DTCM); Achssperre (AXLE LOC) FT_RR.
F41 – 15 A blau Instrumententafel (IC);

Sicherheits-Gateway (SGW) WAKE.
F42 – 10 A rot Stromversorgungsrelais (Start/Stopp elektrisch);

Reserve (Riemenstartergenerator) – falls vorhanden.
F43   20 A gelb PWR OUTLET (LADEN) BATT
F44 – 10 A rot Infrarotkamera (IRCAM) HEIZUNG
F45 – 20 A gelb PWR OUTLET (LADEN) ZÜNDUNG*
F46 – 10 A

Steckplatz Patronensicherung Mikrosicherung Beschreibung
F56 – 10 A rot AUTOTEMPERATURSENSOR
F57 – 20 A gelb Beheizter Fahrersitz vorne
F58 – 20 A gelb Beheizter Vordersitz
F59 – – Reserve
F60 – 15 A blau Lenkrad-Komfortmodul (CSWM) (HTD STR WHEEL)
F61 – 10 A rot Toter-Winkel-Sensor links (LBSS);

Toter-Winkel-Sensor rechts (RBSS).
F62 – – Reserve
F63 – 10 A rot Insassen-Rückhaltesystem-Controller (ORC)
F64 – – Reserve
F65 – – Reserve
F66 40 A grün – HVAC-LÜFTERMOTOR vorne
F67 – – Reserve
F68 – – Reserve
F69 – 5 A braun MGU-Generatoreinheit Riemenstartergenerator (BSG) – falls vorhanden
F70 – 25 A transparent INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL)
F71 – – Reserve
F72 – 10 A rot HD ELEC ACC PKG – falls vorhanden
F73 20 A blau – PWR TOP LT
F74 20 A blau – PWR TOP RT
F75 – 10 A rot Leistungsmodul – Batteriemanagementmodul und Hilfsleistungsmodul (PPU-BPCM und APM) Riemenstartergenerator (BSG) – je nach Ausstattung
F76 – 20 A gelb ECM (Benzin)/PCM (DSL)
F77 – 10 A rot BEHEIZTE SPIEGEL
F78 – 10 A rot COMPUTER/ALARME/EINGANGSSENSOREN
F79 – 20 A gelb INTELLIGENTES BANDSTEUERUNGSMODUL
F80 – 15 A blau Antriebsstrangsteuerungsmodul (PCM)
F81 30 Amp rosa – HECKSCHEIBENHEIZUNG (EBL)
F82 30 Amp rosa – KRAFTSTOFFHEIZUNG – falls vorhanden
F83 60 A gelb – GLÜHKERZE – falls vorhanden
F84 30 Amp rosa – HARNSTOFFHEIZMODUL – falls vorhanden
F85 – 10 A rot PM-SENSOR – falls vorhanden
F86 30 Amp rosa – PMP BREMSE 2 – falls vorhanden
F87 – 10 A rot PMP STROMVERSORGUNG/DRUCKENTLASTUNG – Falls vorhanden
F88 20 A blau – NOx-SENSOR #1/ #2 – FALLS vorhanden
F89 – 10 A rot Lenksäulensteuerungsmodul (SCCM); Tempomat (CRUISE CTL)/Digitalfernsehen (DTV).
F90 20 A blau – ANHÄNGER-PARKLEUCHTE – falls vorhanden
F91 – 20 A gelb HUPE
F92 40 A grün – HD ACCY #2 – falls vorhanden
F93 40 A grün – HD ACCY #1 – falls vorhanden
F94 – 10 A rot Reifendrucküberwachung (TPM); RF-Hub-System (CORAX).
F95 – – Reserve
F96 – 10 A rot PWR SPIEGEL SCHALTER
F97 – 20 A gelb RADIO/TBM
F98 – 10 A rot SCHALTERBANK-HD ELEK/OFF ROAD
F99 – – Reserve
F100 30 Amp rosa – ESC-ECU UND VENTILE
F101 30 Amp rosa – Antriebsstrangsteuerungsmodul (DTCM)
F102 – 15 A blau DOPPELTER USB-ANSCHLUSS
F103 – 15 A blau HD ACCY #3 – falls vorhanden
F104 – 15 A blau PPU-KÜHLMITTELPUMPE – falls vorhanden
F105 – 10 A rot Integriertes Zentralstadium (ICS); Heizung Lüftung Klimaanlage (HVAC).
F106 50 A rot – Elektronische Geschwindigkeitsregelung (ESC)-PUMPE MTR
F107 – 20 A gelb BREMSE/ANHÄNGER-BLINKER LT – falls vorhanden
F108 – 15 A blau HD ACCY #4 – falls vorhanden
F109

Jeep Wrangler – Sicherungskasten-Schema

Baujahr: 2022.

Stromverteilungszentrum (PDC)

Das Stromverteilungszentrum befindet sich im Motorraum in der Nähe der Batterie. Dieses Zentrum enthält Patronensicherungen, Mini-Sicherungen und Relais. Die obere Abdeckung des PDC ist mit einem Etikett versehen, das die Position, Funktion und Größe jeder austauschbaren Sicherung/jedes Relais angibt.

Beim Einbau der Abdeckung des Stromverteilungszentrums ist es wichtig sicherzustellen, dass die Abdeckung richtig positioniert und vollständig verriegelt ist. Andernfalls kann Wasser in das Stromverteilungszentrum eindringen und zu einer Fehlfunktion des elektrischen Systems führen.

Geschlossene Abdeckung des Stromverteilungszentrums (PDC) zur Wasserdichtigkeit.

Position des Stromverteilungszentrums – Benzinmotor

Position des Stromverteilungszentrums (PDC) in einem Benzinmotor.

Position des Stromverteilungszentrums – Dieselmotor

Stromverteilungszentrum

Schematische Darstellung des Stromverteilungszentrums (PDC) im Fahrzeug.

–

Steckplatz Patronensicherung Mini-Sicherung Beschreibung
* Falls vorhanden
Steckplatz Patronensicherung Mini-Sicherung Beschreibung
* Falls vorhanden
F01 – – Reserve
F02 40 A grün – Anlassermotor
F03 – 5 A braun Intelligenter Batteriesensor (IBS)
F04 – 20 A gelb Kraftstoffpumpe MTR/FPCM
25 A hell Kraftstoffpumpe (6.4) *
F05 – 5 A braun Türsicherheit
F06 – – Reserve
F07 – 15 A blau Niedertemperatur-Kühlmittelpumpe (LTR)*
F08 – 15 A blau Getriebesteuerungsmodul TCM-8HP CYGNUS
F09 – – Reserve
F10 – 15 A blau Zündschlüsselknoten (KIN); Funkkonzentrator (RF-Konzentrator);

Elektrische Lenksäulenverriegelung (ESCL).
F11 – 10 A rot UCI-Anschluss (USB und AUX)
F12 – 25 A hell HIFI-Verstärker
F13 – – Reserve
F14 – – Reserve
F15 – 15 A blau Instrumententafel (IPC);

Satz elektrischer Schalter für hohe Beanspruchung (SWITCH BANK-HD ELEC)
F 16 – – Reserve
F17 – – Reserve
F18 – 10 A rot Klimaanlagenkupplung (AC CLUTCH)
F19 – – Reserve
F20 30 Amp rosa – Zentrale Karosseriesteuerung (CBC) 1-INNENBELEUCHTUNG
F21 – 20 A gelb HECKSCHEIBENWISCHER
F22 – 10 A rot Motorsteuerungsmodul (ECM);

Antriebsstrangsteuerungsmodul (PCM);

Motorgeneratoreinheit (MGU) WAKE;

Power Pack Unit (PPU) WAKE.
F23 – 10 A rot Antriebsstrangsteuerungsmodul (PCM); Motorsteuerungsmodul (ECM).
F24 – – Reserve
F25 10 A rot Modulverschiebung über Kabel (MOD_SBW)
F26 40 A grün – Zentrale Karosseriesteuerung (CBC) 2 AUSSENBELEUCHTUNG #1
F27 30 Amp rosa – Frontscheibenwischer
F28 40 A grün – Zentrale Karosseriesteuerung (CBC) 3-POWER LOCKS
F29 40 A grün – Zentrale Karosseriesteuerung (CBC) 4 AUSSENBELEUCHTUNG #2
F30 – – Reserve
F31 – 10 A rot DIAGNOSEANSCHLUSS
F32 – 10 A rot Heizung

Lüftung

Klimaanlagenmodul (HVAC CTRL MOD);

Lenksäulenverriegelung (SCL);

Insassenklassifizierungsmodul (OCM);

Fahrerpräsenzerkennungsmodul (DPDM).
F33 – 10 A rot ParkTronics System (PTS); Infrarotkamera-Modul (IRCM);

Airbag-Deaktivierungsleuchten (AIRBAG DISABLE LMPS).
F34 – 10 A rot Elektronische Stabilitätskontrolle (ESC); Elektrische Servolenkung (EHPS);

Smart Bar Steuerungsmodul (SBCM) WAKE.
F35 30 Amp rosa – PMP BREMSE*
F36 30 Amp rosa – MOD ELEKTRISCHE ANHÄNGERBREMSE*
F37 30 Amp rosa – ANHÄNGERANSCHLUSS 7W*
F38 20 A blau – Motorsteuerungsmodul (ECM)
F39 – 15 A blau MGU-Kühlmittelpumpe (3.6)*
F40 – 15 A blau Antriebsstrangsteuerungsmodul (DTCM); Achssperre (AXLE LOC) FT_RR.
F41 – 15 A blau Instrumententafel (IC);

Security GateWay (SGW) WAKE.
F42 – 10 A rot Stromversorgungsrelais (elektrische Abschaltung/Einschaltung)*
F43 – 20 A gelb PWR OUTLET (LADEN) BATT
F44 – 10 A rot Infrarotkamera (IRCAM) HEIZUNG
F45 – 20 A gelb

Steckplatz Patronensicherung Mini-Sicherung Beschreibung
* Falls vorhanden
F56 – 10 A rot AUTOTEMPERATURSENSOR/PTC-STROMVERSORGUNG MIT HTR-SPULE
F57 – 20 A gelb Beheizter Fahrersitz
F58 – 20 A gelb Beheizter Sitz
F59 – – Reserve
F60 – 15 A blau Lenkrad-Komfortmodul (CSWM) (HTD STR WHEEL)
F61 – 10 A rot Toter-Winkel-Sensor links (LBSS); Toter-Winkel-Sensor rechts (RBSS).
F62 – – Reserve
10 A rot Auspuffsonne *
F63 – 10 A rot Insassen-Rückhaltesystem-Controller (ORC)
F64 – – Reserve
F65 – – Reserve
F66 40 A grün – HVAC-LÜFTERMOTOR vorne
F67 – – Reserve
F68 – – Reserve
F69 – 5 A braun MGU-Generatoreinheit Riemenstartergenerator (BSG)*
F70 – 25 A hell INJ/IGN SPULEN (GAS)/GLO ZÜNDMODUL (DSL)
F71 – – Reserve
F72 – 10 A rot HD ELEC ACC PKG*
F73 20 A blau – PWR TOP LT
F74 20 A blau – PWR TOP RT
F75 – 10 A rot Leistungsmodul – Batteriemanagementmodul und Hilfsleistungsmodul (PPU-BPCM und APM) Riemenstartergenerator (BSG)*
F76 – 20 A gelb ECM (Benzin)/PCM (DSL)
F77 – 10 A rot BEHEIZTE SPIEGEL
F78 – 10 A rot MOD/SIRENE/EINGANGSSENSOREN
F79 – 20 A gelb INTELLIGENTES BAND-CTRL-MODUL
F80 – 15 A blau Antriebsstrangsteuerungsmodul (PCM) / SOL 1,2 GETRIEBESPERRE
10 A rot Dampfsperrventil (BSG)
F81 30 Amp rosa – Heckscheibenheizung (elektrische Beleuchtung *
F82 30 Amp rosa – KRAFTSTOFFHEIZUNG*
F83 60 A gelb – GLÜHKERZE GLO*
F84 30 Amp rosa – HARNSTOFF-HTR-REGLER*
F85 – 10 A rot PM-SENSOR*
F86 30 Amp rosa – PMP BREMSE 2*
F87 – 10 A rot PMP STROMVERSORGUNG/REINIGUNG*
F88 20 A blau – NOx-SENSOR #1/ #2*
F89 – 10 A rot Lenksäulensteuerungsmodul (SCCM); Tempomat (CRUISE CTL);

Digitalfernsehen (DTV);

EVIC;

Airbag-Deaktivierungsleuchte.
F90 20 A blau – ANHÄNGER-PARKLEUCHTE LMP*
F91 – 20 A gelb HUPE
F92 40 A grün – ACCY HD #2*
F93 40 A grün – AKTIVITÄT HD #1*
F94 – – Reserve
F95 – – Reserve
F96 – 10 A rot PWR SPIEGEL SCHALTER
F97 – 20 A gelb RADIO/TBM
F98 – 10 A rot SCHALTERBANK-HD ELEKTRISCH/OFF ROAD
F99 – – Reserve
F100 30 Amp rosa – ESC-ECU UND VENTILE
F101 30 Amp rosa – Antriebsstrangsteuerungsmodul (DTCM)
F102 – 15 A blau DOPPELTER USB-ANSCHLUSS
F103 – 15 A blau ACCY HD #3*
F104 – 15 A blau PPU-KÜHLMITTELPUMPE*
F105 – 10 A rot Integriertes Zentralstadium (ICS); Heizung Lüftung Klimaanlage (HVAC).
F106 50 A rot – ESC-PUMPE MTR
F107 – 20 A gelb BREMSE/ANHÄNGER-BLINKER LT*
F108 – 15 A blau ACCY HD #4*
F109 –
Leggere  Jeep Cherokee KL (2014-2019) – Sicherungskasten

Post correlati:

  1. Jeep Gladiator (2020-2022) – Sicherungskasten
  2. Jeep Compass MP/552 (2017-2019) – Sicherungskasten
  3. Jeep Cherokee KL (ab 2013) – Glühbirnenspezifikationen
  4. Jeep Grand Cherokee WK2 (ab 2013) – Glühbirnenspezifikationen
  5. Jeep Wrangler JK (ab 2010) – Glühbirnenspezifikationen
  6. Jeep Grand Cherokee 4xe (2022) – Sicherungskasten
  7. Jeep Wrangler 4xe (2021-2022) – Sicherungskasten
  8. Jeep Wrangler JL (2017-2019) – Sicherungskasten
Thomas Schneider

Thomas Schneider

Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeug­elektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
