Jeep Gladiator (2020-2022) – Sicherungskasten

Thomas Schneider

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Jeep Gladiator (2020–2022), erhalten Informationen über die Position der Sicherungspaneele im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Sicherungsplan Jeep Gladiator (2020)

Baujahr: 2020.

Die Sicherung des Zigarettenanzünders (Steckdose) im Jeep Gladiator ist die Sicherung F52 im Sicherungskasten des Motorraums.

Position des Sicherungskastens

Das Stromverteilungszentrum befindet sich im Motorraum in der Nähe der Batterie.

Detailansicht des Sicherungsplans für den Jeep Gladiator (2020) im Motorraum.

Sicherungsplan

Übersicht des Sicherungsplans für den Jeep Gladiator (2020) nahe der Batterie.

Sicherungsbelegung im Stromverteilungszentrum (2020)

Nr Ampere [A] Beschreibung
Nr Ampere [A] Beschreibung
F01 – Reserve
F02 40 A grün Anlassermotor
F03 5 Amp Tan Intelligenter Batteriesensor (IBS)
F04 Gelb 20 Amp Kraftstoffpumpe MTR / FPCM
F05 5 Amp Tan Sicherheitsanschluss
F06 – Reserve
F07 – Reserve
F08 15 A blau Getriebesteuergerät TCM-8HP CYGNUS
F09 – Reserve
F10 15 A blau Zündschalter (KIN) / Funkfrequenz-Hub (RF HUB) / Elektrische Lenksäulenverriegelung (ESCL)
F11 10 A rot UCI-Anschluss (USB und AUX)
F12 25 Amp Clear HIFI-Verstärker
F13 – Reserve
F14 – Reserve
F15 15 A blau Instrumententafel (IPC) / Schalterbank – Hochleistungs-Elektrosatz (SWITCH BANK-HDELEC)
F 16 – Reserve
F17 – Reserve
F18 10 A rot Klimaanlagenkupplung (AC CLUTCH)
F19 – Reserve
F20 30 A rosa Central Body Controller (CBC) 1-INNENBELEUCHTUNG
F21 – Reserve
F22 10 A rot Motorsteuergerät (ECM) / Getriebesteuergerät (PCM)
F23 10 A rot Getriebesteuergerät (PCM) / Motorsteuergerät (ECM)
F24 – Reserve
F25 10 A rot Shift By Wire Modul (MOD.SBW)
F26 40 A grün Central Body Controller (CBC) 2-AUSSENLEUCHTEN # 1
F27 30 A rosa Frontscheibenwischer
F28 40 A grün Central Body Controller (CBC) 3 STROMVERRIEGELUNGEN
F29 40 A grün Central Body Controller (CBC) 4-AUSSENLEUCHTEN # 2
F30 – Reserve
F31 10 A rot DIAGNOSEANSCHLUSS
F32 10 A rot Heizung Lüftung Klimaanlage Mod (HVAC CTRL MOD) / Lenksäulenverriegelung (SCL) / Insassenklassifizierungsmodul (OCM) / Fahrerpräsenzerkennungsmodul (DPDM)
F33 10 A rot ParkTronics System (PTS) / Infrarot-Kameramodul (IRCM) / Airbag-Deaktivierungsleuchten (AIRBAG DISABLE LMPS)
F34 10 A rot Elektronische Stabilitätskontrolle (ESC) / Elektromechanische Servolenkung (EHPS) / Smart Bar Steuermodul (SBCM) WAKE UP
F35 30 A rosa PUMPE VAKUUMBREMSE – falls vorhanden
F36 30 A rosa ANHÄNGERZUGMODUL – falls vorhanden
F37 30 A rosa ANHÄNGERZUGANSCHLUSS 7W – falls vorhanden
F38 20 A blau Motorsteuergerät ECM
F39 – Reserve
F40 15 A blau Getriebesteuergerät (DTCM) / Achssperre (AXLE LOC) FT_RR
F41 15 A blau Instrumententafel (IC) / Sicherheits-Gateway (SGW) WAKE UP
F42 10 A rot Stromversorgung Leistungsregelrelais (Start/Stopp elektrisch)
F43 – Reserve
F44 10 A rot HEIZUNG INFRAROTKAMERA (IRCAM)
F45 – Reserve
F46 10 A rot AUTO HDLP LVL MOD / LVL MTR / HDLP SW
F47 – Reserve
F48 – Reserve
F49 10 A rot Insassenschutz-Controller (ORC)
F50 10 A rot HD ACC – falls vorhanden
F51 10 A rot Feuchtigkeitssensor Licht Regen (HLRS) / Wechselrichter 400 W Wake Up / USB / Rückspiegel (ISRVM) / Kompassmodul (CSGM)
F52 Gelb 20 Amp Zigarettenanzünder
F53 10 A rot Kabelloser Lautsprecher – je nach Ausstattung
F54 – Reserve
F55 10 A rot Zentrales visuelles Verarbeitungsmodul (CVPM) oder Parktronics-Modul
Nr Ampere [A] Beschreibung
F56 10 A rot Temperatursensor im Auto / PTC-Heizspulenversorgung
F57 Gelb 20 Amp Sitz Frt Drvr Htd
F58 Gelb 20 Amp Sitz Frt Pass Htd
F59 – Reserve
F60 15 A blau Komfortlenkradmodul (CSWM) (HTD STR WHEEL)
F61 10 A rot Toter-Winkel-Sensor links (LBSS) / Toter-Winkel-Sensor rechts (RBSS)
F62 – Reserve
F63 10 A rot Insassenschutz-Controller (ORC)
F64 – Reserve
F65 50 A rot Wechselrichter 400W
F66 40 A grün LÜFTER HVAC MTR FRT
F67 – Reserve
F68 – Reserve
F69 – Reserve
F70 25 Amp Clear EINSPRITZUNG / ZÜNDSPULE (GAS) / MOD SPINA GLO (DSL)
F71 – Reserve
F72 10 A rot HD ELEC ACC PKG – falls vorhanden
F73 – Reserve
F74 – Reserve
F75 – Reserve
F76 Gelb 20 Amp ECM (GAS) / PCM (DSL)
F77 10 A rot Beheizte Spiegel
F78 – Reserve
F79 Gelb 20 Amp SMART BAR CTRL MOD
F80 15 A blau Antriebsstrang-Steuermodul (PCM) / Solenoid 1 2 Getriebesperre
F81 30 A rosa HECKSCHEIBENHEIZUNG (EBL)
F82 30 A rosa KRAFTSTOFFHEIZUNG – falls vorhanden
F83 60 Amp gelb GLÜHKERZE – falls vorhanden
F84 30 A rosa STEUERGERÄT HTR UREA – falls vorhanden
F85 10 A rot PM-SENSOR – falls vorhanden
F86 – Reserve
F87 10 A rot VERSORGUNG / REINIGUNG PMP – falls vorhanden
F88 20 A blau NOx-SENSOR # 1 / # 2 – falls vorhanden
F89 10 A rot Lenksäulen-Steuermodul (SCCM) / Tempomat (CRUISE CTL) / Digital-TV (DTV) / Airbag-Deaktivierungsleuchte
F90 20 A blau ANHÄNGERZUG PARK LMP – falls vorhanden
F91 Gelb 20 Amp Hupe
F92 40 A grün HD ACCY # 2 – falls vorhanden
F93 40 A grün HD ACCY # 1 – falls vorhanden
F94 10 A rot Reifendrucküberwachung (TPM) / RF Hub System (CORAX)
F95 – Reserve
F96 10 A rot PWR SPIEGEL SW
F97 Gelb 20 Amp RADIO / TBM
F98 10 A rot SW BANK-HD ELEC / OFF ROAD
F99 – Reserve
F100 30 A rosa ESC-ECU UND VENTILE
F101 30 A rosa Getriebesteuergerät (DTCM)
F102 15 A blau DOPPELTER USB-ANSCHLUSS
F103 15 A blau HD ACCY # 3 – falls vorhanden
F104 – Reserve
F105 10 A rot Integriertes Mittelkamin (ICS) / Klimaanlage mit Warmluftgebläse (IFVAC)
F106 50 A rot Elektronische Geschwindigkeitsregelung (ESC) / PUMP MTR
F107 Gelb 20 Amp ANHÄNGER STOP / BLINKER LT – falls vorhanden
F108 15 A blau HD ACCY # 4 – falls vorhanden
F109 Gelb 20 Amp ANHÄNGER STOP / BLINKER RT – falls vorhanden
F110 – Reserve
F111 20 A blau ANHÄNGER RESERVEKOPIE – falls vorhanden
Leggere  Jeep Commander XK (2006-2010) – Sicherungskasten

Jeep Gladiator – Sicherungskastenbelegung

Baujahr: 2021.

Stromverteilerzentrum (PDC)

Das Stromverteilerzentrum befindet sich im Motorraum in der Nähe der Batterie. Dieses Zentrum enthält Patronensicherungen, Minisicherungen und Relais. Die obere Abdeckung des PDC ist mit einem Etikett versehen, das die Position, Funktion und Größe jeder wartbaren Sicherung/jedes Relais angibt.

Nahaufnahme des Stromverteilerzentrums (PDC) mit Patronen- und Minisicherungen.

Position des Stromverteilerzentrums

Position des Stromverteilerzentrums (PDC) im Motorraum des Fahrzeugs.

–

–

Steckplatz Patronensicherung Minisicherung Beschreibung
* Falls vorhanden
Steckplatz Patronensicherung Minisicherung Beschreibung
* Falls vorhanden
F01 – – Reserve*
F02 40 A grün – Anlassermotor
F03 – 5 A braun Intelligenter Batteriesensor (IBS)
F04 – 20 A gelb Kraftstoffpumpe MTR/FPCM
F05 – 5 A braun Sicherheitsschloss
F06 – – Reserve*
F07 – – Reserve*
F08 – 15 A blau Getriebesteuergerät TCM-8HP CYGNUS
F09 – – Reserve*
F10 – 15 A blau Zündschlüsselknoten (KIN)/Funk-Hub (RF HUB)/Elektrische Lenksäulenverriegelung (ESCL)
F11 – 10 A rot UCI-Anschluss (USB und AUX)
F12 – 25 A transparent HIFI-Verstärker
F13 – – Reserve*
F14 – Reserve*
F15 – 15 A blau Instrumententafel (IPC)/Schalter – Hochleistungs-Elektrogeräte-Bank (SWITCH BANK-HD ELEC)
F 16 – – Reserve*
F17 – – Reserve*
F18 – 10 A rot Klimaanlagenkupplung (AC CLUTCH)
F19 – – Reserve*
F20 30 A rosa – Zentrale Karosseriesteuerung (CBC) 1-INNENBELEUCHTUNG
F21 – – Reserve*
F22 – 10 A rot Motorsteuergerät (ECM)/Antriebsstrangsteuergerät (PCM)
F23 – 10 A rot Antriebsstrangsteuergerät (PCM)/Motorsteuergerät (ECM)
F24 – – Reserve*
F25 – 10 A rot Modul Shift-by-Wire (MOD_SBW)
F26 40 A grün – Zentrale Karosseriesteuerung (CBC) 2 AUSSENBELEUCHTUNG #1
F27 30 A rosa – Frontscheibenwischer
F28 40 A grün – Zentrale Karosseriesteuerung (CBC) 3-VERRIEGELUNG
F29 40 A grün – Zentrale Karosseriesteuerung (CBC) 4 AUSSENBELEUCHTUNG #2
F30 – – Reserve*
F31 – 10 A rot DIAGNOSEANSCHLUSS
F32 – 10 A rot Heizung Lüftung Klimaanlage Mod (HVAC CTRL MOD)/Lenksäulenverriegelung (SCL)/Insassenklassifizierungsmodul (OCM)/Fahrerpräsenzerkennungsmodul (DPDM)
F33 – 10 A rot ParkTronics System (PTS)/Infrarotkameramodul (IRCM)/Airbag-Deaktivierungslampen (AIRBAG DISABLE LMPS)
F34 – 10 A rot Elektronisches Stabilitätssystem (ESC)/Elektrohydraulische Servolenkung (EHPS)/Smart Bar Steuermodul (SBCM) AKTIVIERUNG
F35 30 A rosa – PMP BREMSE*
F36 30 A rosa – ANHÄNGERMODUL*
F37 30 A rosa – ANHÄNGERANSCHLUSS 7W*
F38 20 A blau – Motorsteuergerät (ECM)
F39 – – Reserve*
F40 – 15 A blau Antriebsstrangsteuergerät (DTCM)/Achssperre (AXLE LOC) FT_RR
F41 15 A blau Instrumententafel (IC)/Security GateWay (SGW) ALARM
F42 – 10 A rot Stromversorgungsrelais (Start/Stopp elektrisch)*
F43 – – Reserve*
F44 – 10 A rot Infrarotkamera (IRCAM) HEIZUNG
F45 – – Reserve*
F46 – 10 A rot AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47 – – Reserve*
F48 – – Reserve*

–

Steckplatz Patronensicherung Minisicherung Beschreibung
* Falls vorhanden
F55 – 10 A rot Zentrales Visualisierungsverarbeitungsmodul (CVPM)*
F56 – 10 A rot Fahrzeugtemperatursensor/PTC-Heizspulenversorgung
F57 – 20 A gelb Beheizter Fahrersitz vorne
F58 – 20 A gelb Beheizter Beifahrersitz vorne
F59 – – Reserve*
F60 – 15 A blau Komfort-Lenkradmodul (CSWM) (BEHEIZTES LENKRAD)
F61 – 10 A rot Toter-Winkel-Sensor links (LBSS)/Toter-Winkel-Sensor rechts (RBSS)
F62 – – Reserve*
F63 – 10 A rot Insassenrückhaltesystem (ORC)
F64 – – Reserve*
F65 50 A rot – 400W Wechselrichter
F66 40 A grün – HVAC-LÜFTERMOTOR VORNE
F67 – – Reserve*
F68 – Reserve*
F69 – – Reserve*
F70 – 25 A transparent EINSPRITZUNG/ZÜNDSPULE (BENZIN)/GLÜHKERZENMODUL (DIESEL)
F71 – – Reserve*
F72 – 10 A rot HD ELEKTRISCHES ZUBEHÖRPAKET*
F73 – – Reserve*
F74 – – Reserve*
F75 – – Reserve*
F76 – 20 A gelb ECM (Benzin)/PCM (Diesel)
F77 – 10 A rot Beheizte Spiegel
F78 – – Reserve*
F79 – 20 A gelb Intelligentes Gurt-Steuermodul*
F80 – 15 A blau Antriebsstrangsteuergerät (PCM)/Schaltmagnetventil 1 2 Getriebesperre
F81 30 A rosa – HECKENTFROSTUNG (EBL)
F82 30 A rosa – KRAFTSTOFFHEIZUNG*
F83 60 A gelb – GLÜHKERZE*
F84 30 A rosa – HARNSTOFFHEIZUNGSREGELUNGSEINHEIT*
F85 – 10 A rot PM-SENSOR*
F86 – – Reserve*
F87 – 10 A rot STROMVERSORGUNG/PUMPE*
F88 20 A blau – NOx-SENSOR #1/#2*
F89 – 10 A rot Lenksäulensteuermodul (SCCM)/Tempomat (CRUISE CTL)/Digital-TV (DTV)/Airbag-Deaktivierungslampe
F90 20 A blau – ANHÄNGERPARKLEUCHTE*
F91 – 20 A gelb Hupe
F92 40 A grün – ZUBEHÖR HD #2*
F93 40 A grün – AKTIVITÄT HD #1*
F94 – 10 A rot Reifendrucküberwachung (TPM)/RF-Hub-System (CORAX)
F95 – – Reserve*
F96 – 10 A rot SPIEGEL-STROMVERSORGUNGSSCHALTER
F97 – 20 A gelb RADIO/TBM
F98 – 10 A rot SCHALTERBANK-HD ELEK/OFF ROAD
F99 – – Reserve*
F100 30 A rosa – ESC-ECU UND VENTILE
F101 30 A rosa – Antriebsstrangsteuergerät (DTCM)
F102 – 15 A blau DOPPELTER USB-ANSCHLUSS
F103 – 15 A blau ZUBEHÖR HD #3*
F104 – – Reserve*
F105 – 10 A rot Integriertes Zentrales Statusmodul (ICS)/Klimaanlage mit Warmluftgebläse (HVAC)
F106 50 A rot – Elektronische Geschwindigkeitsregelung (ESC)/PUMPENMOTOR
F107 – 20 A gelb ANHÄNGER BREMS-/BLINKLEUCHTE LINKS*
F108 – 15 A blau ZUBEHÖR HD #4*
F109 – 20 A gelb ANHÄNGER BREMS-/BLINKLEUCHTE RECHTS*
F110 – – Reserve*
F111

Jeep Gladiator – Sicherungskastenbelegung

Baujahr: 2022.

Stromverteilerzentrum (PDC)

Das Stromverteilerzentrum befindet sich im Motorraum in der Nähe der Batterie. Dieses Zentrum enthält Patronensicherungen, Minisicherungen und Relais. Die obere Abdeckung des PDC ist mit einem Etikett versehen, das die Position, Funktion und Abmessungen jeder wartbaren Sicherung/jedes Relais angibt.

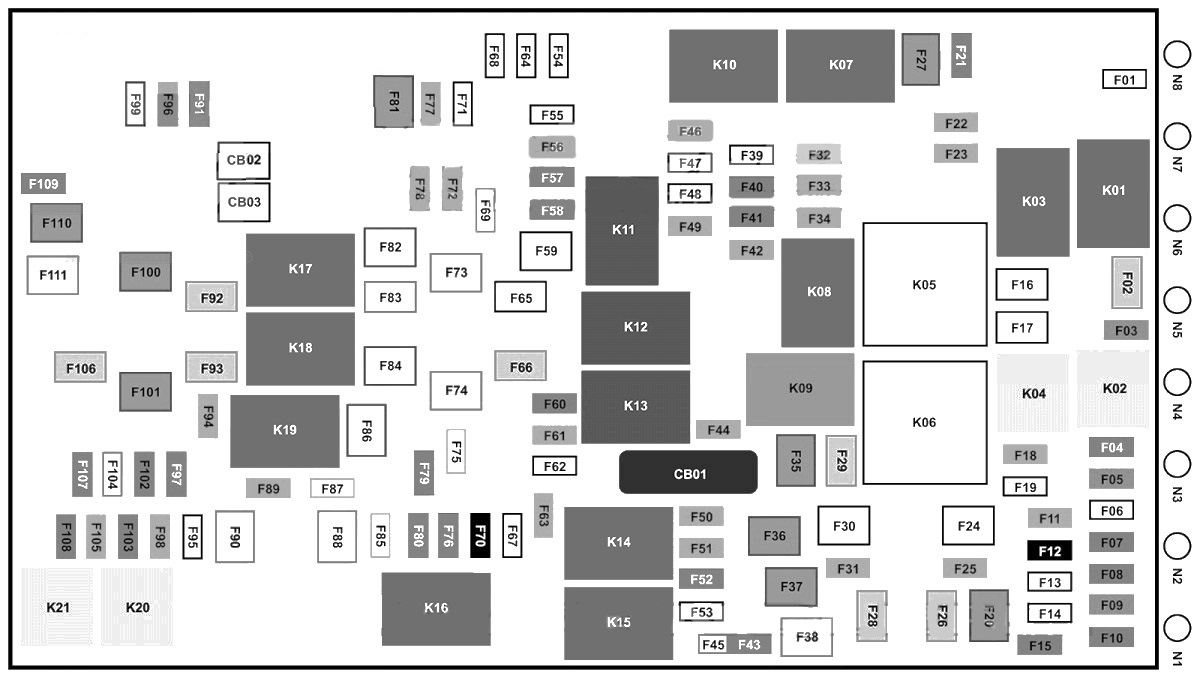

Beschriftete Abdeckung des Stromverteilerzentrums (PDC) mit Relais und Sicherungen.

Position des Stromverteilerzentrums

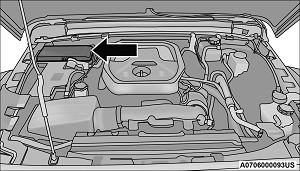

Schematische Darstellung der genauen Position des Stromverteilerzentrums (PDC).

30 A rosa

Steckplatz Patronensicherung Minisicherung Beschreibung
* Falls vorhanden
Steckplatz Patronensicherung Minisicherung Beschreibung
* Falls vorhanden
F01 – – Reserve*
F02 40 A grün – Anlassermotor
F03 – 5 A braun Intelligenter Batteriesensor (IBS)
F04 – 20 A gelb Kraftstoffpumpe MTR/FPCM
F05 – 5 A braun Sicherheitsschloss
F06 – – Reserve*
F07 – – Reserve*
F08 – 15 A blau Getriebesteuergerät TCM-8HP CYGNUS
F09 – – Reserve*
F10 – 15 A blau Zündschlüsselknoten (KIN)/Funk-Hub (RF HUB)/Elektrische Lenksäulenverriegelung (ESCL)
F11 – 10 A rot UCI-Anschluss (USB und AUX)
F12 – 25 A transparent HIFI-Verstärker
F13 – – Reserve*
F14 – – Reserve*
F15 – 15 A blau Instrumententafel (IPC)/Schalter – Hochleistungs-Elektrogeräte-Bank (SWITCH BANK-HD ELEC)
F 16 – – Reserve*
F17 – – Reserve*
F18 – 10 A rot Klimaanlagenkupplung (AC CLUTCH)
F19 – – Reserve*
F20 30 A rosa – Zentrale Karosseriesteuerung (CBC) 1-INNENBELEUCHTUNG
F21 – – Reserve*
F22 – 10 A rot Motorsteuergerät (ECM)/Antriebsstrangsteuergerät (PCM)
F23 – 10 A rot Antriebsstrangsteuergerät (PCM)/Motorsteuergerät (ECM)
F24 – – Reserve*
F25 – 10 A rot Modul Shift-by-Wire (MOD_SBW)
F26 40 A grün – Zentrale Karosseriesteuerung (CBC) 2 AUSSENBELEUCHTUNG #1
F27 30 A rosa – Frontscheibenwischer
F28 40 A grün – Zentrale Karosseriesteuerung (CBC) 3-VERRIEGELUNG
F29 40 A grün – Zentrale Karosseriesteuerung (CBC) 4 AUSSENBELEUCHTUNG #2
F30 – – Reserve*
F31 – 10 A rot DIAGNOSEANSCHLUSS
F32 – 10 A rot Heizung Lüftung Klimaanlage Mod (HVAC CTRL MOD)/Lenksäulenverriegelung (SCL)/Insassenklassifizierungsmodul (OCM)/Fahrerpräsenzerkennungsmodul (DPDM)
F33 – 10 A rot ParkTronics System (PTS)/Infrarotkameramodul (IRCM)/Airbag-Deaktivierungslampen (AIRBAG DISABLE LMPS)
F34 – 10 A rot Elektronische Fahrzeugstabilität (ESC)/Elektrohydraulische Servolenkung (EHPS)/Smart Bar Steuermodul (SBCM) AKTIVIERUNG
F35 30 A rosa – PMP BREMSE*
F36 30 A rosa – Elektrisches Anhängerbremsmodul *
F37 – ANHÄNGERANSCHLUSS 7W*
F38 20 A blau – Motorsteuergerät (ECM)
F39 – – Reserve*
F40 – 15 A blau Antriebsstrangsteuergerät (DTCM)/Achssperre (AXLE LOC) FT_RR
F41 – 15 A blau Instrumententafel (IC)/Security GateWay (SGW) AKTIV
F42 – 10 A rot Stromversorgungsrelais (Start/Stopp elektrisch)*
F43 – – Reserve*
F44 – 10 A rot Infrarotkamera (IRCAM) HEIZUNG
F45 – – Reserve*
F46 – 10 A rot AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47 – – Reserve*
F48 – – Reserve*
Steckplatz Patronensicherung Minisicherung Beschreibung
* Falls vorhanden
F55 – 10 A rot Zentrales Visualisierungsverarbeitungsmodul (CVPM)*
F56 – 10 A rot Fahrzeugtemperatursensor/PTC-Heizspulenversorgung
F57 – 20 A gelb Beheizter Fahrersitz vorne
F58 – 20 A gelb Beheizter Beifahrersitz vorne
F59 – – Reserve*
F60 – 15 A blau Komfort-Lenkradmodul (CSWM) (BEHEIZTES LENKRAD)
F61 – 10 A rot Toter-Winkel-Sensor links (LBSS)/Toter-Winkel-Sensor rechts (RBSS)
F62 – – Reserve*
F63 – 10 A rot Insassenrückhaltesystem (ORC)
F64 – – Reserve*
F65 50 A rot – 400W Wechselrichter *
F66 40 A grün – HVAC-LÜFTERMOTOR VORNE
F67 – – Reserve*
F68 – – Reserve*
F69 – – Reserve*
F70 – 25 A transparent EINSPRITZUNG/ZÜNDSPULE (BENZIN)/GLÜHKERZENMODUL (DIESEL)
F71 – – Reserve*
F72 – 10 A rot HD ELEKTRISCHES ZUBEHÖRPAKET*
F73 – – Reserve*
F74 – – Reserve*
F75 – – Reserve*
F76 – 20 A gelb ECM (Benzin)/PCM (Diesel)
F77 – 10 A rot Beheizte Spiegel
F78 – – Reserve*
F79 – 20 A gelb Intelligentes Gurt-Steuermodul
F80 – 15 A blau Antriebsstrangsteuergerät (PCM)/Schaltmagnetventil 1 2 Getriebesperre
F81 30 A rosa – HECKENTFROSTUNG (EBL)
F82 30 A rosa – KRAFTSTOFFHEIZUNG*
F83 60 A gelb – GLÜHKERZE*
F84 30 A rosa – HARNSTOFFHEIZUNGSREGELUNGSEINHEIT*
F85 – 10 A rot PM-SENSOR*
F86 – – Reserve*
F87 – 10 A rot STROMVERSORGUNG/PUMPE*
F88 20 A blau – NOx-SENSOR #1/#2*
F89 – 10 A rot Lenksäulensteuermodul (SCCM)/Tempomat (CRUISE CTL)/Digital-TV (DTV)/Airbag-Deaktivierungslampe
F90 20 A blau – ANHÄNGERPARKLEUCHTE*
F91 – 20 A gelb Hupe
F92 40 A grün – ZUBEHÖR HD #2*
F93 40 A grün – AKTIVITÄT HD #1*
F94 – – Reserve *
F95 – – Reserve*
F96 – 10 A rot SPIEGEL-STROMVERSORGUNGSSCHALTER
F97 – 20 A gelb RADIO/TBM
F98 – 10 A rot SCHALTERBANK-HD ELEK/OFF ROAD
F99 – – Reserve*
F100 30 A rosa – ESC-ECU UND VENTILE
F101 30 A rosa – Antriebsstrangsteuergerät (DTCM)
F102 – 15 A blau DOPPELTER USB-ANSCHLUSS
F103 – 15 A blau ZUBEHÖR HD #3*
F104 – – Reserve*
F105 – 10 A rot Integrierter Zentralstatus (ICS)/Klimaanlage mit Warmluftgebläse (HVAC)
F106 50 A rot – Elektronische Geschwindigkeitsregelung (ESC)/PUMPENMOTOR
F107 – 20 A gelb ANHÄNGER BREMS-/BLINKLEUCHTE LINKS*
F108 – 15 A blau ZUBEHÖR HD #4*
F109 – 20 A gelb ANHÄNGER BREMS-/BLINKLEUCHTE RECHTS*
F110 30 A rosa – 150W Wechselrichter*
F111 20 A blau – G

Über den Jeep Gladiator (2020-2022)

Der Jeep Gladiator ist ein robuster und vielseitiger Pickup, der 2020 vorgestellt wurde. Dieses Modell kombiniert die typischen Offroad-Fähigkeiten der Marke Jeep mit der Praktikabilität und dem Stauraum eines Pickups. Der Gladiator ist mit einem starken Fahrwerk ausgestattet und mit verschiedenen Motorisierungen erhältlich, darunter ein 3,6-Liter-V6-Benzinmotor und ein 3,0-Liter-V6-Dieselmotor. Dieses Modell ist bekannt für seine Fähigkeit, anspruchsvolles Gelände zu bewältigen, dank fortschrittlicher Allradantriebssysteme und einer robusten Federung. Der Innenraum des Gladiator bietet moderne Technologien und Komfort, was ihn zu einem idealen Fahrzeug für Abenteuerreisen und den täglichen Gebrauch macht.

Sicherungskastenbelegung Jeep Gladiator

Diese Seite zeigt die Sicherungskastenbelegung für den Jeep Gladiator, die für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich typischerweise unter der Motorhaube und im Innenraum des Fahrzeugs, normalerweise auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration und korrekte Verwendung zu haben.

Post correlati:

  1. Jeep Compass MP/552 (2017-2019) – Sicherungskasten
  2. Jeep Compass MK49 (2011–2017) – Sicherungskasten
  3. Jeep Cherokee KL (ab 2013) – Glühbirnenspezifikationen
  4. Jeep Grand Cherokee WK2 (ab 2013) – Glühbirnenspezifikationen
  5. Jeep Wrangler JK (ab 2010) – Glühbirnenspezifikationen
  6. Jeep Compass (ab 2007) – Glühbirnenspezifikationen
  7. Jeep Wrangler 4xe (2021-2022) – Sicherungskasten
  8. Jeep Wrangler (2020-2022) – Sicherungskasten
Thomas Schneider

Thomas Schneider

Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeug­elektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
