In diesem Artikel finden Sie Diagramme des Sicherungskastens des Jeep Wrangler 4xe (2021–2022), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Jeep Wrangler 4xe – Sicherungsplan

Baujahr: 2021.

Leistungsverteilungszentrum (PDC)

Das Leistungsverteilungszentrum befindet sich im Motorraum in der Nähe der Batterie. Dieses Zentrum enthält Patronensicherungen, Minisicherungen und Relais. Die obere Abdeckung des PDC ist mit einem Etikett versehen, das die Position, Funktion und Größe jeder wartbaren Sicherung/jedes Relais angibt.

Beim Anbringen der Abdeckung des Leistungsverteilungszentrums ist es wichtig sicherzustellen, dass die Abdeckung richtig positioniert und vollständig verriegelt ist. Andernfalls kann Wasser in das Leistungsverteilungszentrum eindringen und eine Fehlfunktion des elektrischen Systems verursachen.

Nahaufnahme des Leistungsverteilungszentrums mit korrekt angebrachter Abdeckung.

Leistungsverteilungszentrum

Übersicht des Leistungsverteilungszentrums mit sichtbaren Komponenten und Kabeln.

Steckplatz Patronensicherung Mini-Sicherung Beschreibung
Steckplatz Patronensicherung Mini-Sicherung Beschreibung
F01 – – Reserve
F02 40 A grün – Anlassermotor
F03 – 5 A braun Intelligenter Batteriesensor (IBS)
F04 – 20 A gelb Kraftstoffpumpe MTR/FPCM
F05 – 5 A braun Hecktürsicherheit
F06 – – Reserve
F07 – 15 A blau Niedertemperatur-Kühlmittelpumpe (LTR) – falls vorhanden
F08 – 15 A blau Getriebesteuerungsmodul TCM-8HP CYGNUS
F09 – – Reserve
F10 – 15 A blau Schlüssel-Zündknoten (KIN)/Funk-Hub (RF HUB)/Elektrische Lenksäulenverriegelung (ESCL)
F11 – 10 A rot UCI-Anschluss (USB und AUX)
F12 – 25 A transparent HIFI-Verstärker
F13 – – Reserve
F14 – – Reserve
F15 – 15 A blau Instrumententafel-Anzeigesatz (IPC)/Schalter – Hochleistungs-Elektrik-Satz (SWITCH BANK-HD ELEC)
F 16 – – Reserve
F17 – – Reserve
F18 – 10 A rot Klimaanlagenkupplung (AC CLUTCH)
F19 – – Reserve
F20 30 A rosa – Karosseriesteuergerät (CBC) 1-INNENBELEUCHTUNG
F21 – 20 A gelb HECKWISCHER
F22 – 10 A rot Motorsteuerungsmodul (ECM)/Antriebsstrangsteuerungsmodul (PCM)/Motorgeneratormodul (MGU) AKTIV/Leistungsversorgungseinheit (PPU) AKTIV
F23 – 10 A rot Antriebsstrangsteuerungsmodul (PCM)/Motorsteuerungsmodul (ECM)
F24 – – Reserve
F25 – 10 A rot Shift-by-Wire-Modul (MOD_SBW)
F26 40 A grün – Karosseriesteuergerät (CBC) 2 AUSSENLEUCHTEN #1
F27 30 A rosa – Frontscheibenwischer
F28 40 A grün – Karosseriesteuergerät (CBC) 3-VERRIEGELUNG
F29 40 A grün – Karosseriesteuergerät (CBC) 4 AUSSENLEUCHTEN #2
F30 – – Reserve
F31 – 10 A rot DIAGNOSEANSCHLUSS
F32 – 10 A rot Heizung Lüftung Klimaanlage Mod (HVAC CTRL MOD)/Lenksäulenverriegelung (SCL)/Insassenklassifizierungsmodul (OCM)/Fahrerpräsenzerkennungsmodul (DPDM)
F33 – 10 A rot ParkTronics System (PTS)/Infrarotkameramodul (IRCM)/Airbag-Deaktivierungsanzeigen (AIRBAG DISABLE LMPS)
F34 – 10 A rot Elektronisches Stabilitätssystem (ESC)/Elektrisch-Hydraulische Servolenkung (EHPS)/Smart Bar Steuermodul (SBCM) AKTIV
F35 30 A rosa – PMP BREMSE – falls vorhanden
F36 30 A rosa – ANHÄNGERMODUL – falls vorhanden
F37 30 A rosa – ANHÄNGERKUPPLUNG 7W – falls vorhanden
F38 20 A blau – Motorsteuerungsmodul ECM
F39 – – Reserve
F40 – 15 A blau Antriebsstrangsteuerungsmodul (DTCM)/Achssperre (AXLE LOC) FT_RR
F41 – 15 A blau Instrumententafel (IC)/Security GateWay (SGW) AKTIV
F42 – 10 A rot Stromversorgungsrelais (Start/Stopp elektrisch)/Reserve (Riemenstartergenerator) – je nach Ausstattung
F43   20 A gelb STROMVERSORGUNG (LADUNG) BATT
F44 – 10 A rot Infrarotkamera (IRCAM) HEIZUNG
F45 – 20 A gelb STROMVERSORGUNG (LADUNG) ZÜNDUNG*
F46 – 10 A rot AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47 –
Steckplatz Patronensicherung Mini-Sicherung Beschreibung
F56 – 10 A rot AUTOTEMPERATURSENSOR
F57 – 20 A gelb Beheizter Vordersitz
F58 – 20 A gelb Beheizter Vordersitz
F59 – – Reserve
F60 – 15 A blau Komfortlenkradmodul (CSWM) (HTD STR WHEEL)
F61 – 10 A rot Toter-Winkel-Sensor links (LBSS)/Toter-Winkel-Sensor rechts (RBSS)
F62 – – Reserve
F63 – 10 A rot Insassenrückhaltesystem-Controller (ORC)
F64 – – Reserve
F65 – – Reserve
F66 40 A grün – HVAC-GEBLÄSE Vorn
F67 – – Reserve
F68 – – Reserve
F69 – 5 A braun MGU-Generatorgruppe Riemenstartergenerator (BSG) – falls vorhanden
F70 – 25 A transparent INJ/IGN SPULE (GAS)/GLÜHKERZENMODUL (DSL)
F71 – – Reserve
F72 – 10 A rot HD ELEC ACC PKG – falls vorhanden
F73 20 A blau – PWR TOP LT
F74 20 A blau – PWR TOP RT
F75 – 10 A rot Leistungsmodul – Batteriemanagementmodul und Hilfsleistungsmodul (PPU-BPCM und APM) Riemenstartergenerator (BSG) – je nach Ausstattung
F76 – 20 A gelb ECM (Benzin)/PCM (DSL)
F77 – 10 A rot BEHEIZTE SPIEGEL
F78 – 10 A rot COMP/ALARM/SIGNALGEBER/EINBRUCHSENSOREN
F79 – 20 A gelb INTELLIGENTES GURT-CTRL-MODUL
F80 – 15 A blau Antriebsstrangsteuerungsmodul (PCM)
F81 30 A rosa – HECKENTFROSTER (EBL)
F82 30 A rosa – KRAFTSTOFFHEIZUNG – falls vorhanden
F83 60 A gelb – GLÜHKERZE – falls vorhanden
F84 30 A rosa – HARNSTOFFHEIZUNGSSTEUERGERÄT – falls vorhanden
F85 – 10 A rot PM-SENSOR – falls vorhanden
F86 30 A rosa – PMP BREMSE 2 – falls vorhanden
F87 – 10 A rot STROMVERSORGUNG/DRUCK PMP – falls vorhanden
F88 20 A blau – NOx-SENSOR #1/ #2 – falls vorhanden
F89 – 10 A rot Lenksäulensteuerungsmodul (SCCM) / Tempomat (CRUISE CTL) / Digital-TV (DTV)
F90 20 A blau – ANHÄNGER-PARKLEUCHTE – falls vorhanden
F91 – 20 A gelb HUPE
F92 40 A grün – HD ACCY #2 – falls vorhanden
F93 40 A grün – HD ACCY #1 – falls vorhanden
F94 – 10 A rot Reifendrucküberwachung (TPM)/RF-Hub-System (CORAX)
F95 – – Reserve
F96 – 10 A rot SPIEGEL-STROMVERSORGUNG
F97 – 20 A gelb RADIO/TBM
F98 – 10 A rot SCHALTERBANK-HD ELEK/OFF ROAD
F99 – – Reserve
F100 30 A rosa – ESC-ECU UND VENTILE
F101 30 A rosa – Antriebsstrangsteuerungsmodul (DTCM)
F102 – 15 A blau DOPPELTER USB-ANSCHLUSS
F103 – 15 A blau HD ACCY #3 – falls vorhanden
F104 – 15 A blau PPU-KÜHLMITTELPUMPE – falls vorhanden
F105 – 10 A rot Integriertes Zentralisiertes System (ICS)/Klimaanlage mit Heizlüfter (HVAC)
F106 50 A rot – Elektronische Geschwindigkeitsregelung (ESC)-PUMPE MTR
F107 – 20 A gelb BREMSE/BLINKER ANHÄNGERKUPPLUNG – falls vorhanden
F108 – 15 A blau HD ACCY #4 – falls vorhanden
F109 – 20 A gelb

* Der Kunde kann wählen, ob er die Cargo Power Outlet-Steckdose von der F43-Batterieversorgung auf diese F45-Position umschaltet, die mit Strom versorgt wird, wenn die Zündung eingeschaltet ist.

Jeep Wrangler 4xe – Sicherungsplan

Baujahr: 2022.

Power Distribution Center (PDC)

Das Power Distribution Center befindet sich im Motorraum in der Nähe der Batterie. Dieses Zentrum enthält Patronensicherungen, Mini-Sicherungen und Relais. Die obere Abdeckung des PDC ist mit einem Etikett versehen, das die Position, Funktion und Größe jeder wartbaren Sicherung/jedes Relais angibt.

Beim Einbau der Abdeckung des Power Distribution Centers ist es wichtig sicherzustellen, dass die Abdeckung richtig positioniert und vollständig gesichert ist. Andernfalls kann Wasser in das Power Distribution Center eindringen und zu einer Fehlfunktion des elektrischen Systems führen.

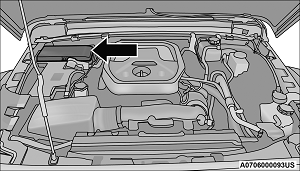

Detailansicht der Abdeckung des Power Distribution Centers vor der Sicherung.

Power Distribution Center

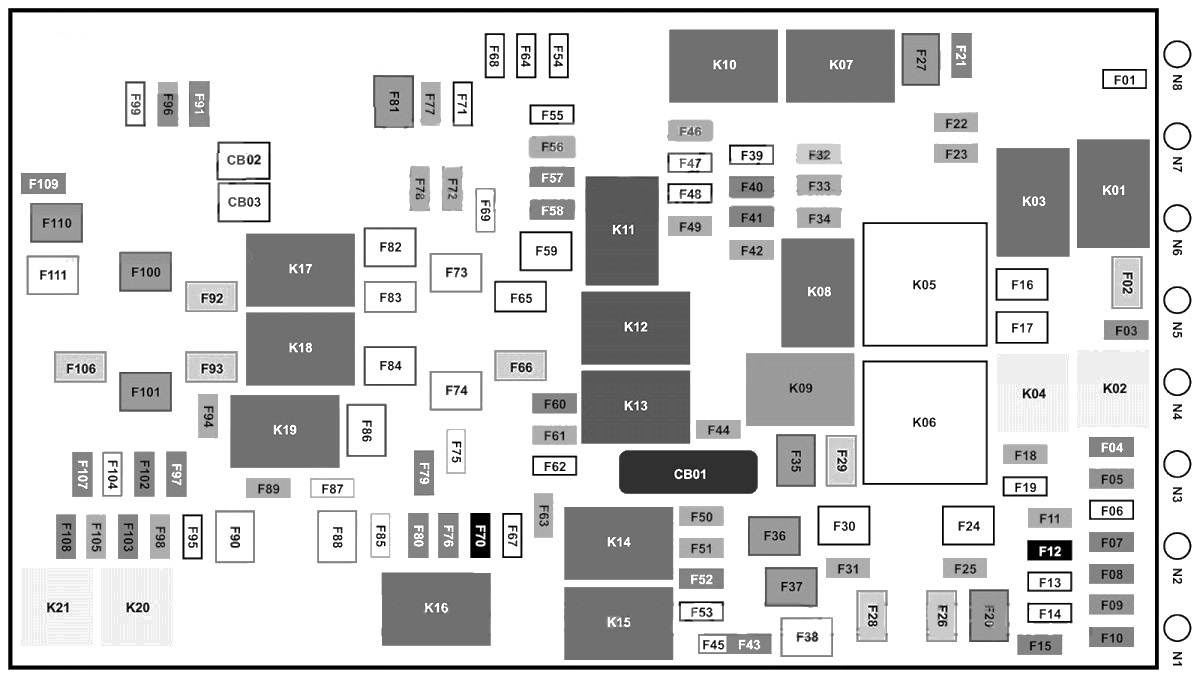

Gesamtansicht des Power Distribution Centers mit Beschriftungen der Hauptteile.

Steckplatz Patronensicherung Mini-Sicherung Beschreibung
Steckplatz Patronensicherung Mini-Sicherung Beschreibung
F01 – – Reserve
F02 40 A grün – Anlassermotor
F03 – 5 A braun Intelligenter Batteriesensor (IBS)
F04 – 20 A gelb Kraftstoffpumpe MTR/FPCM
F05 – 5 A braun Hecktürsicherheit
F06 – – Reserve
F07 – 15 A blau Niedertemperatur-Kühlmittelpumpe (LTR) – falls vorhanden
F08 – 15 A blau Getriebesteuerungsmodul TCM-8HP CYGNUS
F09 – – Reserve
F10 – 15 A blau Schlüssel-Zündknoten (KIN)/Funk-Hub (RF HUB)/Elektrische Lenksäulenverriegelung (ESCL)
F11 – 10 A rot UCI-Anschluss (USB und AUX)
F12 – 25 A transparent HIFI-Verstärker
F13 – – Reserve
F14 – – Reserve
F15 – 15 A blau Instrumententafel-Anzeigesatz (IPC)/Schalter – Hochleistungs-Elektrik-Satz (SWITCH BANK-HD ELEC)
F 16 – – Reserve
F17 – – Reserve
F18 – 10 A rot Klimaanlagenkupplung (AC CLUTCH)
F19 – – Reserve
F20 30 A rosa – Karosseriesteuergerät (CBC) 1-INNENBELEUCHTUNG
F21 – 20 A gelb HECKWISCHER
F22 – 10 A rot Motorsteuerungsmodul (ECM)/Antriebsstrangsteuerungsmodul (PCM)/Motorgeneratormodul (MGU) WAKE/Leistungsversorgungseinheit (PPU) WAKE
F23 – 10 A rot Antriebsstrangsteuerungsmodul (PCM)/Motorsteuerungsmodul (ECM)
F24 – – Reserve
F25 – 10 A rot Shift-by-Wire-Modul (MOD_SBW)
F26 40 A grün – Karosseriesteuergerät (CBC) 2 AUSSENBELEUCHTUNG #1
F27 30 A rosa – Frontscheibenwischer
F28 40 A grün – Karosseriesteuergerät (CBC) 3-VERRIEGELUNG
F29 40 A grün – Karosseriesteuergerät (CBC) 4 AUSSENBELEUCHTUNG #2
F30 – – Reserve
F31 – 10 A rot DIAGNOSEANSCHLUSS
F32 – 10 A rot Heizung Lüftung Klimaanlage Mod (HVAC CTRL MOD)/Lenksäulenverriegelung (SCL)/Insassenklassifizierungsmodul (OCM)/Fahrerpräsenzerkennungsmodul (DPDM)
F33 – 10 A rot ParkTronics System (PTS)/Infrarotkameramodul (IRCM)/Airbag-Deaktivierungsanzeigen (AIRBAG DISABLE LMPS)
F34 – 10 A rot Elektronisches Stabilitätssystem (ESC)/Elektrisch-Hydraulische Servolenkung (EHPS)/Smart Bar Steuermodul (SBCM) WAKE
F35 30 A rosa – PMP BREMSE – falls vorhanden
F36 30 A rosa – ANHÄNGERMODUL – falls vorhanden
F37 30 A rosa – ANHÄNGERKUPPLUNG 7W – falls vorhanden
F38 20 A blau – Motorsteuerungsmodul ECM
F39 – – Reserve
F40 – 15 A blau Antriebsstrangsteuerungsmodul (DTCM)/Achssperre (AXLE LOC) FT_RR
F41 – 15 A blau Instrumententafel (IC)/Security GateWay (SGW) WAKE
F42 – 10 A rot Stromversorgungsrelais (Start/Stopp elektrisch)/Reserve (Riemenstartergenerator) – je nach Ausstattung
F43   20 A gelb STROMVERSORGUNG (LADUNG) BATT
F44 – 10 A rot Infrarotkamera (IRCAM) HEIZUNG
F45 – 20 A gelb STROMVERSORGUNG (LADUNG) ZÜNDUNG*
F46 – 10 A rot AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47 –
Steckplatz Patronensicherung Mini-Sicherung Beschreibung
F56 – 10 A rot AUTOTEMPERATURSENSOR
F57 – 20 A gelb Beheizter Vordersitz
F58 – 20 A gelb Beheizter Vordersitz
F59 – – Reserve
F60 – 15 A blau Komfortlenkradmodul (CSWM) (HTD STR WHEEL)
F61 – 10 A rot Toter-Winkel-Sensor links (LBSS)/Toter-Winkel-Sensor rechts (RBSS)
F62 – – Reserve
F63 – 10 A rot Insassenrückhaltesystem-Controller (ORC)
F64 – – Reserve
F65 – – Reserve
F66 40 A grün – HVAC-GEBLÄSE Vorn
F67 – – Reserve
F68 – – Reserve
F69 – 5 A braun MGU-Generatorgruppe Riemenstartergenerator (BSG) – falls vorhanden
F70 – 25 A transparent INJ/IGN SPULE (GAS)/GLÜHKERZENMODUL (DSL)
F71 – – Reserve
F72 – 10 A rot HD ELEC ACC PKG – falls vorhanden
F73 20 A blau – PWR TOP LT
F74 20 A blau – PWR TOP RT
F75 – 10 A rot Leistungsmodul – Batteriemanagementmodul und Hilfsleistungsmodul (PPU-BPCM und APM) Riemenstartergenerator (BSG) – je nach Ausstattung
F76 – 20 A gelb ECM (Benzin)/PCM (DSL)
F77 – 10 A rot BEHEIZTE SPIEGEL
F78 – 10 A rot COMP/ALARM/SIGNALGEBER/EINBRUCHSENSOREN
F79 – 20 A gelb INTELLIGENTES GURT-CTRL-MODUL
F80 – 15 A blau Antriebsstrangsteuerungsmodul (PCM)
F81 30 A rosa – HECKENTFROSTER (EBL)
F82 30 A rosa – KRAFTSTOFFHEIZUNG – falls vorhanden
F83 60 A gelb – GLÜHKERZE – falls vorhanden
F84 30 A rosa – HARNSTOFFHEIZUNGSSTEUERGERÄT – falls vorhanden
F85 – 10 A rot PM-SENSOR – falls vorhanden
F86 30 A rosa – PMP BREMSE 2 – falls vorhanden
F87 – 10 A rot STROMVERSORGUNG/DRUCK PMP – falls vorhanden
F88 20 A blau – NOx-SENSOR #1/ #2 – falls vorhanden
F89 – 10 A rot Lenksäulensteuerungsmodul (SCCM) / Tempomat (CRUISE CTL) / Digital-TV (DTV)
F90 20 A blau – ANHÄNGER-PARKLEUCHTE – falls vorhanden
F91 – 20 A gelb HUPE
F92 40 A grün – HD ACCY #2 – falls vorhanden
F93 40 A grün – HD ACCY #1 – falls vorhanden
F94 – 10 A rot Reifendrucküberwachung (TPM)/RF-Hub-System (CORAX)
F95 – – Reserve
F96 – 10 A rot SPIEGEL-STROMVERSORGUNG
F97 – 20 A gelb RADIO/TBM
F98 – 10 A rot SCHALTERBANK-HD ELEK/OFF ROAD
F99 – – Reserve
F100 30 A rosa – ESC-ECU UND VENTILE
F101 30 A rosa – Antriebsstrangsteuerungsmodul (DTCM)
F102 – 15 A blau DOPPELTER USB-ANSCHLUSS
F103 – 15 A blau HD ACCY #3 – falls vorhanden
F104 – 15 A blau PPU-KÜHLMITTELPUMPE – falls vorhanden
F105 – 10 A rot Integriertes Zentralisiertes System (ICS)/Klimaanlage mit Heizlüfter (HVAC)
F106 50 A rot – Elektronische Geschwindigkeitsregelung (ESC)-PUMPE MTR
F107 – 20 A gelb STOP/BLINKER ANHÄNGERKUPPLUNG – falls vorhanden
F108 – 15 A blau HD ACCY #4 – falls vorhanden
F109 – 20 A gelb STOP

* Der Kunde kann wählen, ob er die Cargo Power Outlet-Steckdose von der F43-Batterieversorgung auf diese F45-Position umschaltet, die mit Strom versorgt wird, wenn die Zündung eingeschaltet ist.

Über Jeep Wrangler 4xe (2021-2022)

Der Jeep Wrangler 4xe der Baujahre 2021-2022 ist ein revolutionärer Schritt im Bereich der Geländefahrzeuge, da er traditionelle Offroad-Fähigkeiten mit moderner Plug-in-Hybridtechnologie kombiniert. Dieses Modell ist mit einem elektrifizierten Antrieb ausgestattet, der einen 2,0-Liter-Turbomotor in Verbindung mit zwei Elektromotoren umfasst und eine kombinierte Leistung von bis zu 375 PS liefert. Der Wrangler 4xe bietet nicht nur hervorragende Leistung auf der Straße und im Gelände, sondern auch die Möglichkeit, rein elektrisch zu fahren, was Emissionen reduziert und die Effizienz erhöht. Der Innenraum des Fahrzeugs ist mit modernen Technologien und Komfortelementen ausgestattet, die eine komfortable Fahrt für alle Passagiere gewährleisten.

Sicherungsplan Jeep Wrangler 4xe

Diese Seite zeigt den Sicherungsplan für den Jeep Wrangler 4xe, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Sicherungskastenpositionen in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungsplan ist ein unschätzbares Werkzeug für jeden Besitzer, der sein Fahrzeug in optimalem Zustand halten möchte.
