Jeep Commander XK (2006-2010) – Sicherungskasten
Sicherungs- und Relaisplan – Jeep Commander XK
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2006, 2007, 2008, 2009, 2010.

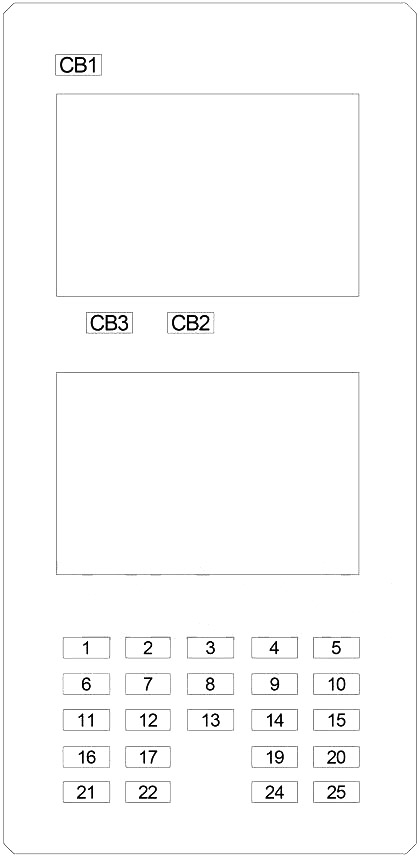

Sicherungsplan für den Innenraum
Die interne Sicherungskarte befindet sich unten am Armaturenbrett, links von der Lenksäule.
Rückseite
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Audioverstärker |
| 2 | 15 | Schiebedachmodul |
| 3 | 10 | Beheizter Spiegel |
| 4 | 20 | Hinten |
| 5 | 10 | Hintere Klimaanlage |
| 6 | 10 | 2006-2007: Personenklassifizierungsmodul |
| 7 | 20 | Türschlossrelais, Fahrertürentriegelungsrelais, Beifahrertürentriegelungsrelais |
| 8 | 15 | 2006-2007: Lenksäulenverriegelung |
| 9 | 20 | Stromversorgung (Konsole) |
| 10 | 10 | Heckscheiben-Deflektorrelais, Lüftermotorrelais, obere Schaltergruppe, untere Schaltergruppe, Klimaanlagen-Heizungssteuerung, Endantriebssteuerungsmodul, Parkhilfemodul, oberes Elektronikmodul, Innenspiegel |
| 11 | – | – |
| 12 | 10 | Beleuchtung, Handschuhfachlampe, Ladelampe, Badezimmerlampe, Türgrifflampe, Spiegelschalter, Spiegelspeichermodul |
| 13 | 10 | 2008-2010: Automatische Scheibenwischer (Regensensor) |
| 14 | 20 | Stromversorgung (Armaturenbrett) |
| 15 | 10 | Reifendrucküberwachungssystem, Sicherung (Motorraum Nr. 2): „30“ |
| 16 | 10 | Instrumententafel, Lenksteuerungsmodul, Datenbusanschluss |
| 17 | 15 | Flip-Up-Glasrelais |
| 18 | – | – |
| 19 | 10 | 2006-2007: Personenklassifizierungsmodul |
| 20 | 10 | Sentry-Schlüsselfernbedienungsmodul (2005-2008), Instrumententafel, Lenksäulensteuerungsmodul (2008-2010), Anhängerkupplung BUX (2008-2010) |
| 21 | 15 | 2006-2007: Automatische Scheibenwischer (Regensensor) |
| 22 | 15 | Heckscheibenwischerrelais |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 23 | – | – |
| 24 | 10 | Getrieberelais, Klimakompressorkupplungsrelais, Kraftstoffpumpenrelais, Bremslichtschalter (5,7 l), Antriebsstrangsteuerungsmodul, vorderes Steuerungsmodul |
| 25 | 10 | Bremslichtsperrrelais, ABS, Sicherungskasten-Wahlschalter, Anhängerfeuchtigkeitsrelais |
| CB1 | 20 | Wischerrelais (Ein/Aus) (Wischerrelais (Hoch/Niedrig)) |
| CB2 | 20 | Stromversorgung, Sitzheizungsmodul |
| CB3 | 20 | Fensterheber, Türschloss, Spiegelschalter |
| R1 | – | |
| R2 | Stromversorgung | |
| R3 | – | |
| R4 | Heckscheiben-Deflektor | |
| R5 | Lauf/Zubehör | |
| R6 | Ausführen | |
| R7 | Start/Zubehör ziehen | |
| R8 | Bremslichtsperre | |
| R9 | – | |
| R10 | – | |
| R11 | Flip-Up-Glas | |
| R12 | Übertragung | |
| R13 | Türschloss | |
| R14 | Fahrertür entriegeln | |
| R15 | Beifahrertür entriegeln | |
| R16 | Heckscheibenwischer | |
Integriertes Leistungsmodul
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 8 | 10 | Scheinwerfer links, Rücklicht links, Kennzeichenleuchte, |
| 9 | 10 | Anhängeranschluss |
| 10 | 10 | Scheinwerfer rechts, Rücklicht rechts, Instrumententafel, obere Schaltergruppe |
| 12 | 20 | Vorderes Steuerungsmodul |
| 13 | 20 | Vorderes Steuerungsmodul |
| 14 | 20 | Relais für verstellbare Pedale |
| 15 | 20 | Relais für Frontscheinwerfer |
| 16 | 20 | Hupenrelais |
| 17 | 20 | Heckscheibenwischer |
| 18 | 20 | Vorderes Steuerungsmodul |
| 19 | 20 | Anhängerkupplungsrelais (links abbiegen) |
| 20 | 20 | Vorderes Steuerungsmodul |
| 21 | 20 | Anhängerkupplungsrelais (rechts abbiegen) |
| 22 | 30 | Antriebssteuerungsmodul |
| 23 | 50 | Kühlerlüfterrelais (hohe Geschwindigkeit), Kühlerlüfterrelais (niedrige Geschwindigkeit) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 27 | 15 | Vorderes Steuerungsmodul, Fernbedienungsmodul für Sicherheitsschlüssel, elektronische Lüftungskonsole, Satellitenempfänger |
| 28 | 20 | Radio |
| 29 | 10 | Steuerungsmodul für Insassenrückhaltesysteme |
| 30 | 10 | Steuerungsmodul für Insassenrückhaltesysteme |
| R1 | Wischer (Ein/Aus) | |
| R2 | Wischer (Hoch/Niedrig) | |
| R3 | Hupe | |
| R4 | – | |
| R5 | Anhängerkupplung (links abbiegen) | |
| R6 | Anhängerkupplung (rechts abbiegen) | |
| R7 | Parkleuchte | |
| R11 | Kühlerlüfter (hohe Geschwindigkeit) | |
| R24 | Kühlerlüfter (niedrige Geschwindigkeit) | |
| R25 | Nebelscheinwerfer vorne | |
| R26 | Verstellbare Pedale | |
Über Jeep Commander XK (2006-2010)
Der Jeep Commander XK, hergestellt von 2006 bis 2010, ist ein robustes SUV, das für seine Geräumigkeit und seine Fähigkeit, verschiedene Terrains zu bewältigen, bekannt ist. Dieses Modell zeichnet sich durch sein kantiges Design aus und bot verschiedene Motoroptionen, darunter 3.7L V6, 4.7L V8 und 5.7L HEMI V8, die ihm ausreichend Leistung für anspruchsvolle Fahrbedingungen verliehen. Der Jeep Commander XK war mit fortschrittlichen Technologien zur Erhöhung der Sicherheit und des Komforts ausgestattet, einschließlich eines Allradantriebssystems und verschiedener elektronischer Assistenten. Der Innenraum des Fahrzeugs wurde so konzipiert, dass er maximalen Komfort für die Passagiere bietet, mit der Möglichkeit, bis zu sieben Personen unterzubringen.
Sicherungsplan Jeep Commander XK
Diese Seite zeigt den Sicherungsplan für den Jeep Commander XK, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Motorraum und unter dem Armaturenbrett. Die Schaltpläne auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was für die Identifizierung und Behebung von Problemen entscheidend ist. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein wichtiger Bestandteil des Fahrzeugs, und ein korrektes Verständnis seines Schaltplans kann Zeit und Reparaturkosten sparen.
