Jeep Cherokee KL (2014-2019) – Sicherungskasten

Jeep Cherokee KL (2014-2019) – Sicherungskastenbelegung

Baujahr: 2014, 2015, 2016, 2017, 2018 und 2019.

Die Sicherungen des Zigarettenanzünders (Steckdose) im Jeep Cherokee sind die Sicherungen F60 (Steckdose – Mittelkonsole), F75 (Zigarettenanzünder) und F92 (2014) oder F91 (ab 2015) (hintere Steckdose) im Sicherungskasten im Motorraum.

Hier finden Sie die Schaltpläne für verschiedene Jahre. Scrollen Sie nach unten, um den richtigen zu finden!

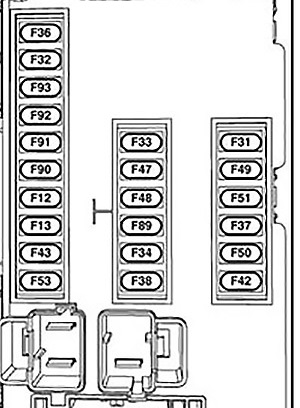

Lage des Sicherungskastens

Der interne Sicherungskasten befindet sich in der Kabine, an der linken Seitenverkleidung des Armaturenbretts, hinter der Schublade.

Sicherungsbelegung

Belegung der Innenraum-Sicherungen

Nr	Ampere [A]/Farbe	Beschreibung
F13	15 A blau	Abblendlicht links
F32	10 A rot	Innenbeleuchtung
F36	10 A rot	Diebstahlschutzmodul/Sirene – falls vorhanden
F38	20 Amp gelb	Zentralverriegelung
F43	20 Amp gelb	Scheibenwaschpumpe vorne
F48	25 Amp klar	Nebelscheinwerfer hinten links und rechts – falls vorhanden
F49	7,5 A braun	Lendenwirbelstütze
F50	7,5 A braun	Kabelloses Ladegerät – falls vorhanden
F51	10 A rot	Fahrertürfensterschalter / elektrische Spiegel – je nach Ausstattung
F53	7,5 A braun	UCI-Anschluss (USB und AUX)
F89	10 A rot	Türschlösser – Fahrerentriegelung
F91	7,5 A braun	Nebelscheinwerfer vorne links (niedrige und hohe Linie)
F92	7,5 A braun	Nebelscheinwerfer vorne rechts (hohe Linie)
F93	10 A rot	Abblendlicht rechts

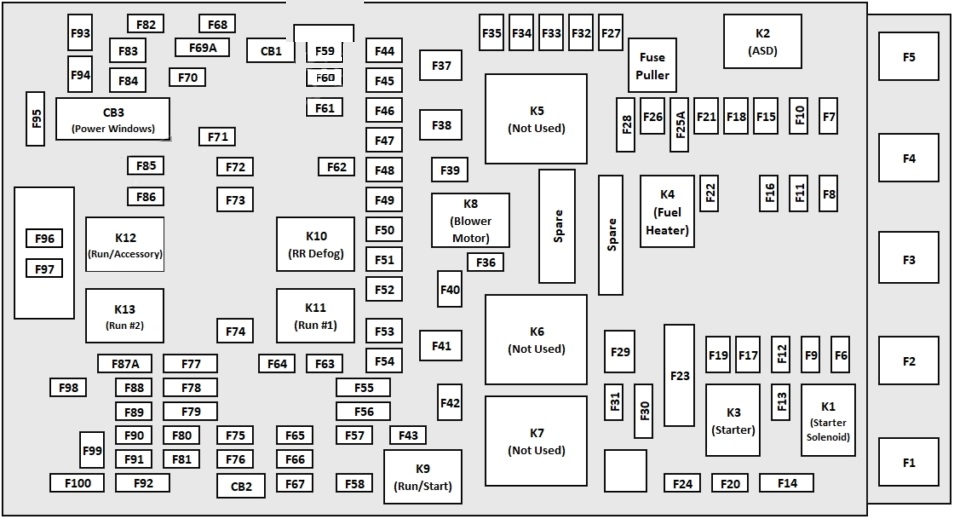

Lage des Sicherungskastens

Der Sicherungskasten befindet sich im Motorraum in der Nähe der Batterie. Er enthält Kartuschensicherungen, Mini-Sicherungen und Relais.
Die Kennzeichnung jedes Elements ist innen aufgedruckt.

Sicherungsbelegung

Belegung der Sicherungen unter der Motorhaube

Nr	Sicherung	Kartuschensicherung	Beschreibung
Nr	Sicherung	Kartuschensicherung	Beschreibung
F06	–	–	Nicht verwendet
F07	15 A blau	–	Antriebsstrangsteuerungsmodul – PCM
F08	25 Amp klar	–	Motorsteuergerät (ECM)
F09	–	–	Nicht verwendet
F10	20 Amp gelb	–	Leistungsübertragungseinheit (PTU)
F11	–	–	Nicht verwendet
F12	20 Amp gelb	–	Bremsvakuumpumpe – falls vorhanden
F13	10 A rot	–	Motorsteuergerät (ECM)
F14	10 A rot		Antriebsstrangsteuerungsmodul (DTCM); Leistungsübertragungseinheit (PTU) – falls vorhanden; Bremssteuermodul (BSM).
F15	–	–	Nicht verwendet
F 16	20 Amp gelb	–	Antriebsstrangsystem
F17	–	–	Nicht verwendet
F18	–	–	Nicht verwendet
F19	–	40 A grün	Starter-Magnetventil
F20	10 A rot	–	Klimakompressorkupplung
F21	–	–	Nicht verwendet
F22	5 Amp braun	–	Kühlerlüfter
F23	70 Amp braun	–	Karosseriesteuergerät (BCM) – Stromversorgung 1
F24	–	–	Nicht verwendet
F25	–	–	Nicht verwendet
F26	–	30 A rosa	Kraftstoffheizung – nur Diesel
F27	–	–	Nicht verwendet
F28	15 A blau	–	Getriebesteuergerät (TCM)
F29	–	–	Nicht verwendet
F30	10 A rot	–	Motorsteuergerät (ECM)
F31	–	–	Nicht verwendet
F32	–	–	Nicht verwendet
F33	–	30 A rosa	Fahrertürmodul (DDM) – falls vorhanden
F34	–	30 A rosa	Karosseriesteuergerät (BCM) – Stromversorgung 3
F35	–	–	Nicht verwendet
F36	–	–	Nicht verwendet
F37	–	50 A rot	Spannungsstabilisierungsmodul (VSM) – falls ausgestattet; Motor Start/Stopp.
F38	–	50 A rot	Kühlerlüfter
F38	–	60 Amp gelb	Glühkerzen – falls vorhanden (Diesel)
F39	–	40 A grün	HVAC-Gebläsemotor
F40	–	20 A blau	Anhängerpositionslicht – falls vorhanden
F41	–	60 Amp gelb	Karosseriesteuergerät (BCM) – Stromversorgung 2
F42	–	30 A rosa	Elektrische Feststellbremse (EPB) – links
F43	20 Amp gelb		Anhänger-Bremslicht links – falls vorhanden
F44	–	30 A rosa	Anhängerkupplung / 7-polig – falls vorhanden
F45	–	30 A rosa	Beifahrertürmodul (PDM) – falls vorhanden
F46	–	25 Amp klar	Schiebedach – je nach Ausstattung
F47	–	30 A rosa	Antriebsstrangsteuerungsmodul (DTCM)
F48	–	–	Nicht verwendet
F49	–	30 A rosa	Wechselrichter (115 V A/C) – falls vorhanden
F50	–	30 A rosa	Elektrische Heckklappe – falls vorhanden
F51	–	–	Nicht verwendet
F52	–	–	Nicht verwendet
F53	–	30 A rosa	BSM-ECU und Ventile
F54	–	30 A rosa	Steuergerät für Kraftstoffheizung – falls mit Dieselmotor ausgestattet

Nr	Sicherung	Sicherung mit Füllung	Beschreibung
F55	10 A rot		Toter-Winkel-Sensoren; Kompass; Rückfahrkamera – falls vorhanden; Schalter für beheizbare Rücksitze; Kofferraumlampe YV; Batterieladegerät.
F56	15 A blau	–	Zündmodul (1GNM); KIN; RF-Konzentrator; Elektrische Lenksäulenverriegelung (ESL)
F57	20 Amp gelb	–	Kraftstoffpumpenmotor
F58	10 A rot	–	Insassenklassifizierungsmodul
F59	–	–	Nicht verwendet
F60	20 Amp gelb	–	Stromversorgung – Mittelkonsole
F61	–	–	Nicht verwendet
F62	10 A rot	–	Beheizbare Spiegel – falls vorhanden
F63	25 Amp Klar	–	Beheizbare Vordersitze – falls vorhanden
F64	25 Amp Klar		Beheizbares Lenkrad; Beheizbare Rücksitze – falls vorhanden.
F65	15 A blau	–	HVAC (ECC); Instrumententafel-Anzeigesatz.
F66	10 A rot		Fahrzeugtemperatursensor; Feuchtigkeitssensor; Fahrerassistenzsystem-Modul (DASM); Parkassistent (PAM).
F67	–	–	Nicht verwendet
F68	–	–	Nicht verwendet
F69	10 A rot	–	Schalter des Antriebsstrangmoduls (TSBM); Aktive Kühlergrillöffnung (AGS) – falls vorhanden.
F70	–	–	Nicht verwendet
F71	20 Amp gelb	–	Frontscheibenheizung – je nach Ausstattung
F72	5 Amp braun	–	Intelligenter Batteriesensor (IBS), wenn mit Motor-Start/Stopp-Option ausgestattet
F72	20 Amp gelb	–	Anhänger – RT Stop / Blinker – falls vorhanden
F73	–	30 A rosa	Heckscheibenheizung
F74	–	20 A blau	Benzinmotor-Steuergerät (ECM) – falls vorhanden
F75	20 Amp gelb	–	Zigarettenanzünder
F76	20 Amp gelb	–	Hinterachs-Differentialmodul (RDM) – falls vorhanden
F77	10 A rot	–	Schalter für Tankdeckelentriegelung
F78	10 A rot	–	Diagnoseanschluss; Lenksäulensteuermodul (SCCM); TV – falls vorhanden.
F79	10 A rot		Integriertes Zentralmodul (ICS); HVAC; Zusatzschaltermodul (ASBM); Instrumententafel-Cluster.
F80	20 Amp gelb	–	Radio/CD – falls vorhanden
F81	–	–	Nicht verwendet
F82	–	–	Nicht verwendet
F83	–	30 A rosa	Scheinwerferwaschpumpe – je nach Ausstattung
F84	–	40 A grün	Bremsmodul (BSM) – Pumpenmotor, wenn mit Dieselmotor ausgestattet
F84	–	20 A blau	Anhänger-Warnblinkanlage (Benzinmotor) – falls vorhanden
F85	–	–	Nicht verwendet
F86	–	–	Nicht verwendet
F87	–	–	Nicht verwendet
F88	15 A blau		Kollisionsminderungsmodul (CMM); Elektrochromatischer Spiegel; Intelligentes Kameramodul – falls vorhanden
F89	10 A rot	–	Scheinwerfereinstellung – je nach Ausstattung
F90	–	–	Nicht verwendet
F91	–	–	Nicht verwendet
F92	20 Amp gelb	–	Stromversorgung hinten
F93	–	40 A grün	Bremsmodul (BSM) – Pumpenmotor – wenn mit Benzinmotor ausgestattet
F94	–	30 A rosa	Elektrische Parkbremse (EPB) – rechts
F95	10 A rot	–	Elektrochromatischer Spiegel; Regensensor; Öffnungsdach – falls vorhanden.
F96	10 A rot	–	Insassenschutz-Controller (ORC)
F97	10 A rot	–	Insassenschutz-Controller (ORC)
F98	25 Amp Klar	–	Audioverstärker – falls vorhanden
F99	–	30 A rosa	Anhängerzugmodul – wenn mit Benzinmotor ausgestattet
F100	–	–	Nicht verwendet
CB1	–	–	Elektrischer Sitz (Fahrer)
CB2	–	–	Elektrischer Sitz (Beifahrer)
CB3	–	–	Fensterheber

Sicherungsbelegungsplan (2015)

Sicherungsbelegung unter der Motorhaube (2015)

Nr	Sicherung	Sicherung mit Füllung	Beschreibung
Nr	Sicherung	Sicherung mit Füllung	Beschreibung
F06	–	–	Nicht verwendet
F07	15 A blau	–	Antriebsstrang-Steuermodul – PCM
F08	25 Amp Klar	–	Motorsteuergerät (ECM)
F09	–	–	Nicht verwendet
F10	20 Amp gelb		Antriebseinheit (PTU) – falls vorhanden
F11	–	–	Nicht verwendet
F12	20 Amp gelb		Bremsvakuumpumpe – falls vorhanden
F13	10 A rot	–	Motorsteuergerät (ECM)
F14	10 A rot		Traktionssystem-Steuermodul (DTCM); Antriebseinheit (PTU); Bremsmodul (BSM) – je nach Ausstattung.
F15	–	–	Nicht verwendet
F 16	20 Amp gelb	–	Traktionssystem
F17	–	–	Nicht verwendet
F18	–	–	Nicht verwendet
F19	–	40 A grün	Anlassermotor-Magnetventil
F20	10 A rot	–	Klimakompressorkupplung
F21	–	–	Nicht verwendet
F22	5 Amp Braun	–	Kühlerlüfter
F23	70 Amp Braun	–	Karosseriesteuergerät (BCM) – Stromversorgung 2
F23	50 A rot		Spannungsstabilitätsmodul (VSM) Stromversorgung Nr. 2 – wenn mit Motor-Start/Stopp-Option ausgestattet
F24	20 Amp gelb	–	Heckscheibenwischer – falls vorhanden
F25B	20 Amp gelb	–	Frontscheibenwischer – falls vorhanden
F26	–	30 A rosa	Kraftstoffheizung – nur Diesel
F27	–	–	Nicht verwendet
F28	15 A blau	–	Getriebesteuergerät (TCM)
F29	–	–	Nicht verwendet
F30	10 A rot		Motorsteuergerät (ECM) / (EPS) / Kraftstoffpumpenrelais-Stromversorgung / (PCM)
F31	–	–	Nicht verwendet
F32	–	–	Nicht verwendet
F33	–	–	Nicht verwendet
F34	–	–	Nicht verwendet
F35	–	–	Nicht verwendet
F36	–	–	Nicht verwendet
F37	–	–	Nicht verwendet
F38	–	60 Amp gelb	Glühkerzen (Diesel) – falls vorhanden
F39	–	40 A grün	HVAC-Gebläsemotor
F40	–	20 A blau	Anhänger-Positionsbeleuchtung – falls vorhanden
F40	–	30 A rosa	Scheinwerferwaschpumpe – je nach Ausstattung
F41	–	60 Amp gelb	Karosseriesteuergerät (BCM) – Stromversorgung 1
F41	50 A rot	–	Spannungsstabilitätsmodul – Stromversorgung 1 – wenn mit Motor-Start/Stopp-Option ausgestattet
F42	–	30 A rosa	Anhänger-Elektroparkbremsmodul
F43	20 Amp gelb	–	Kraftstoffpumpenmotor
F44	–	30 A rosa	Anhängerkupplungsstecker / 7-polig – falls vorhanden
F45	–	30 A rosa	Beifahrertürmodul (PDM) – falls vorhanden
F46	–	25 Amp Klar	Öffnungsdach – je nach Ausstattung
F47	–	30 A rosa	Traktionssystem-Steuermodul (DTCM)
F48	–	30 A rosa	Fahrertürmodul
F49	–	30 A rosa	Wechselrichter (115 V / 220 V A / C)
F50	–	30 A rosa	Hecktürmodul
F51	–	–	Nicht verwendet
F52	–	30 A rosa	Frontscheibenwischer – falls vorhanden

Sicherungskasten-Diagramm

Über Jeep Cherokee KL (2014-2019)

Der Jeep Cherokee KL, hergestellt von 2014 bis 2019, ist ein mittelgroßes SUV, das robustes Design mit modernen Technologien kombiniert. Dieses Modell ist bekannt für seine Fähigkeit, verschiedene Geländebedingungen zu bewältigen, was es ideal für Abenteuerreisen und den täglichen Gebrauch macht. Der Cherokee KL bietet verschiedene Motoroptionen, darunter einen 2,4-Liter-Vierzylinder und einen 3,2-Liter-Sechszylinder, die ausreichend Leistung und Effizienz bieten. Der Innenraum des Fahrzeugs ist auf Komfort und Funktionalität ausgelegt und bietet eine Vielzahl moderner Funktionen wie einen Touchscreen, ein Navigationssystem und fortschrittliche Sicherheitsfunktionen.

Sicherungskasten-Diagramm Jeep Cherokee KL

Diese Seite zeigt das Sicherungskasten-Diagramm für das Modell Jeep Cherokee KL, das für die ordnungsgemäße Wartung des elektrischen Systems des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter der Motorhaube und im Innenraum des Fahrzeugs, normalerweise auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion verschiedener elektrischer Komponenten in Ihrem Fahrzeug zu gewährleisten.

Nr	Sicherung	Sicherung mit Patrone	Beschreibung
F53	–	30 A rosa	Bremssteuermodul (BSM) – ECU und Ventile
F54	–	30 A rosa	Stromversorgung Karosseriesteuermodul (BCM) 3
F55	10 A rot	–	Toter-Winkel-Sensoren / Rückfahrkamera / Schalter für Sitzheizung hinten
F56	15 A blau		Zündmodul (IGNM) / KIN / RF-Konzentrator / elektrische Lenksäulenverriegelung (ESCL), doppelter USB-Anschluss – RR-Konsole
F57	20 Amp gelb	–	Linke Bremslichter / Blinker für Anhänger – falls vorhanden
F58	10 A rot	–	Insassenklassifizierungsmodul / VSM / TT Mod / ESCL
F59	–	30 A rosa	Antriebsstrang-Steuermodul (DTCM) – falls vorhanden
F60	20 Amp gelb	–	Stromanschluss – Mittelkonsole
F61	20 Amp gelb	–	Rechte Bremslichter / Blinker für Anhänger – falls vorhanden
F62	20 Amp gelb	–	Frontscheibenheizung – je nach Ausstattung
F63	20 Amp gelb	–	Vordersitze beheizt / belüftet – falls vorhanden
F64	20 Amp gelb	–	Rücksitze beheizt – falls vorhanden
F65	10 A rot		Fahrzeugtemperatursensor / Feuchtigkeitssensor / Fahrerassistenzsystemmodul (DASM) / Parkassistent (PAM)
F66	15 A blau		HVAC (ECC) / Instrumententafel-Anzeigesatz (IPC) / Schnittstellenmodul
F67	10 A rot		Fahrzeugtemperatursensor / Feuchtigkeitssensor / Fahrerassistenzsystemmodul (DASM) / Parkassistent (PAM) – wenn nicht mit Stop/Start-Option ausgestattet
F68	–	–	Nicht verwendet
F69	10 A rot	–	Antriebsstrang-Schaltmodul (TSBM) / Aktive Kühlergrillklappen (AGS) – wenn mit Benzinmotor ausgestattet
F69A	10 A rot	–	Antriebsstrang-Schaltmodul (TSBM) – wenn mit Dieselmotor ausgestattet
F70	5 Amp braun	–	Intelligenter Batteriesensor – wenn mit Motor-Start/Stopp-Option ausgestattet
F71	20 Amp gelb	–	Rechter HID-Scheinwerfer – wenn mit Motor-Start/Stopp-Option ausgestattet
F72	10 A rot	–	Beheizte Spiegel – falls vorhanden
F73	–	20 A blau	Anhängerbeleuchtung – falls vorhanden
F74	–	30 A rosa	Heckheizung
F75	20 Amp gelb	–	Zigarettenanzünder – falls vorhanden
F76	20 Amp gelb	–	Hinterachs-Differenzialmodul (RDM) – falls vorhanden
F77	10 A rot	–	Entriegelungs-/Brems-Pedalschalter für Tankverschluss
F78	10 A rot	–	Diagnoseanschluss / Digital-TV (nur Japan)
F79	10 A rot		Integriertes Zentralsystem (ICS) / HVAC / Hilfsschaltermodul (ASBM) / Instrumententafel (IPC)
F80	20 Amp gelb	–	Radio / CD – falls vorhanden
F81	–	–	Nicht verwendet
F82	–	–	Nicht verwendet
F83	–	20 A blau	Motorsteuermodul (Benzin)
F84	–	30 A rosa	Elektrische Parkbremse (EPB) – links
F85	–	–	Nicht verwendet
F86	–	–	Nicht verwendet
F87	–	–	Nicht verwendet
F88	15 A blau		Kollisionsminderungsmodul (CMM) / elektrochromatischer Spiegel / intelligentes Kameramodul – falls vorhanden
F89	10 A rot	–	Scheinwerfereinstellung – je nach Ausstattung
F90	–	–	Nicht verwendet
F91	–	–	Nicht verwendet
F92	20 Amp gelb	–	Hinterer Stromanschluss
F93	–	40 A grün	Bremssteuermodul (BSM) – Pumpenmotor
F94	–	30 A rosa	Elektrische Parkbremse (EPB) – rechts
F95	10 A rot		Elektrochromatischer Spiegel / Regensensor / Schiebedach – je nach Ausstattung / Beifahrerfensterschalter / Steckdosenkonsole
F96	10 A rot	–	Insassenschutz-Controller (ORC) / (Airbag)
F97	10 A rot	–	Insassenschutz-Controller (ORC) / (Airbag)
F98	25 Amp transparent	–	Audioverstärker – falls vorhanden
F99	–	–	Nicht verwendet
F100	–	–	Nicht verwendet
CB1			Elektrischer Sitz (Fahrer)
