Sicherungsbelegung Jeep Compass 2007-2010

Die Zigarettenanzünder-Sicherungen (Steckdose) im Jeep Compass sind die Sicherungen Nr. 11 (Steckdose), Nr. 13 (Steckdose hinten) und Nr. 16 (2007-2008: Zigarettenanzünder) im Sicherungskasten im Motorraum.

Integriertes Leistungsmodul (IPM)

Das integrierte Leistungsmodul befindet sich im Motorraum in der Nähe des Luftfilterkastens.

Dieses Gerät enthält Patronensicherungen und Minisicherungen.
Das Identifikationsetikett jedes Elements kann auf der Innenseite der Abdeckung aufgedruckt sein.

2007, 2008

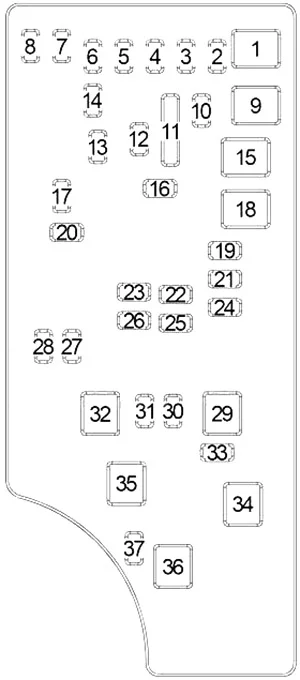

Sicherungsbelegung (2007, 2008)

Steckplatz	Patronensicherung	Minisicherung	Beschreibung
Steckplatz	Patronensicherung	Minisicherung	Beschreibung
1	Leer		Leer
2		15 A hellblau	AWD / 4WD ECU-Stromversorgung
3		10 A rot	CHMSL Bremslichtschalter-Stromversorgung
4		10 A rot	Zündschalter-Stromversorgung
5		20 A gelb	Anhängerkupplung
6		10 A rot	IOD Schalter / Pwr Spiegel / Cntrl Sdar / Freisprecheinrichtung
7		30 A grün	IOD Sense 1
8		30 A grün	IOD Sense2
9	40 A grün		Elektrische Sitze
10		20 A gelb	CCN Türschlösser-Stromversorgung
11		15 A hellblau	Steckdose
12		20 A gelb	Zündung Ein / Zubehör Inverter
13		20 A gelb	Strom Ein / Zubehör Steckdose hinten
14		10 A rot	IOD CCN / Innenbeleuchtung
15	40 A grün		RAD Lüfterrelais Batterie-Stromversorgung
16		15 A hellblau	Zündung Ein / Zubehör Zigarettenanzünder / Schiebedach
17		10 A rot	IOD Feed Mod-Wcm
18	40 A grün		ASD Relaiskontakt PWR-Stromversorgung

Bohrung	Patronensicherung	Minisicherung	Beschreibung
19		20 A gelb	PWR Amp 1 und Amp 2 Stromversorgung
20		15 A hellblau	IOD Beifahrer-Radio
21		10 A rot	IOD Intrus Mod / Sirene Stromversorgung
22		10 A rot	Zündung EIN Wärmesensor / Klimaanlage / Kompass
23		15 A hellblau	ENG ASD Relais 3 Stromversorgung
24		15 A hellblau	Schiebedach-Stromversorgung
25		10 A rot	Beheizter Spiegel
26		15 A hellblau	ENG ASD Relais 2 Stromversorgung
27		10 A rot	Zündung EIN Nur ORC-Kanal
28		10 A rot	Zündung EIN ORC / OCM-Kanal
29			Auto warm (ohne Sicherung)
30		20 A gelb	Sitzheizung
31		10 A rot	Scheinwerferwischerrelais-Steuerung
32	30 A rosa		ENG ASD Steuerung Stromversorgung 1
33		10 A rot	ABS MOD / J1962 Conn / PCM
34	30 A rosa		ABS Ventil-Stromversorgung
35	40 A grün		ABS Pumpe-Stromversorgung
36	30 A rosa		Scheinwerfer / Wischer / Intelligente Fenstersteuerung
37		25 A natur	Inverter 110

2009, 2010

Sicherungsbelegung (2009, 2010)

Steckplatz	Patronensicherung	Minisicherung	Beschreibung
Steckplatz	Patronensicherung	Minisicherung	Beschreibung
1	Leer		Leer
2		15 A hellblau	AWD / 4WD ECU-Stromversorgung
3		10 A rot	CHMSL Bremslichtschalter-Stromversorgung
4		10 A rot	Zündschalter-Stromversorgung / OCM
5		20 A gelb	Anhängerkupplung
6		10 A rot	IOD Schalter / Pwr Spiegel / Cntrl Sdar / Freisprecheinrichtung
7		30 A grün	IOD Sense 1
8		30 A grün	IOD Sense2
9	40 A grün		Elektrische Sitze
10		20 A gelb	CCN Power Locks / Innenbeleuchtung
11		15 A hellblau	Steckdose
12		20 A gelb	Zündung Ein / Zubehör Inverter
13		20 A gelb	Strom Ein / Zubehör Steckdose hinten / Deckenleuchte / Zigarettenanzünder
14		10 A rot	IOD CCN
15	40 A grün		RAD Lüfterrelais Batterie-Stromversorgung
16		15 A hellblau	Zündung Ein / Zubehör Deckenleuchte / Schiebedach / Heckscheibenwischermotor / Inverter ACC
17		10 A rot	IOD Feed Mod-Wcm
18	40 A grün		ASD Relaiskontakt PWR-Stromversorgung

Steckplatz	Patronensicherung	Minisicherung	Beschreibung
19		20 A gelb	PWR Amp 1 und Amp 2 Stromversorgung
20		15 A hellblau	IOD Beifahrer-Radio
21		10 A rot	IOD Intrus Mod / Sirene Stromversorgung – falls vorhanden
22		10 A rot	Zündung EIN Wärmesensor / Klimaanlage / Kompass
23		15 A hellblau	ENG ASD Relais 3 Stromversorgung
24		15 A hellblau	Schiebedach-Stromversorgung
25		10 A rot	Beheizter Spiegel – falls vorhanden
26		15 A hellblau	ENG ASD Relais 2 Stromversorgung
27		10 A rot	Zündung EIN Nur ORC-Kanal
28		10 A rot	Zündung EIN ORC / OCM-Kanal
29			Auto warm (ohne Sicherung)
30		20 A gelb	Sitzheizung – falls vorhanden
31		10 A rot	Scheinwerferwischerrelais-Steuerung – falls vorhanden
32	30 A rosa		ENG ASD Steuerung Stromversorgung 1
33		10 A rot	ABS MOD / J1962 Conn / PCM
34	30 A rosa		ABS Ventil-Stromversorgung
35	40 A grün		ABS Pumpe-Stromversorgung
36	30 A rosa		Scheinwerfer / Wischer / Intelligente Fenstersteuerung – falls vorhanden
37		25 A natur	Dieselheizung – je nach Ausstattung
