Jeep Patriot (2007-2017) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Jeep Patriot (2007–2017), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Das Leistungsmodul befindet sich im Motorraum in der Nähe des Luftfiltergehäuses.
Dieses Zentrum enthält Kartuschensicherungen und Mini-Sicherungen. Das Identifikationsetikett jedes Elements kann auf der Innenseite der Abdeckung aufgedruckt sein.
| Steckplatz | Kartuschensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| Steckplatz | Kartuschensicherung | Mini-Sicherung | Beschreibung |
| 1 | Leer | Leer | |
| 2 | 15 Amp blau | ECU AWD/4WD Stromversorgung | |
| 3 | 10 A rot | CHMSL Bremslichtschalter Stromversorgung | |
| 4 | 10 A rot | Zündschalter Stromversorgung | |
| 5 | 20 A gelb | Anhänger | |
| 6 | 10 A rot | IOD Schalter/Pwr Spiegel/Ocm Steuerung Sdar/Freisprechtelefon | |
| 7 | 30 A grün | IOD Sensei | |
| 8 | 30 A grün | IOD Sense2 | |
| 9 | 40 A grün | Elektrische Sitze | |
| 10 | 20 A gelb | CCN Leistungsblöcke | |
| 11 | 15 Amp blau | Vorsicherung | |
| 12 | 20 A gelb | Zündung Ein/Zubehör Inverter | |
| 13 | 20 A gelb | Strom Ein/Zubehör Steckdose hinten | |
| 14 | 10 A rot | IOD CCN/Innenbeleuchtung | |
| 15 | 40 A grün | Batteriestromversorgung RAD Lüfterrelais | |
| 16 | 15 Amp blau | Zündung Ein/Zubehör Zigarettenanzünder/Schiebedach | |
| 17 | 10 A rot | IOD Feed Mod-Wcm | |
| 18 | 40 A grün | ASD PWR Feed Kontakt Relais |
| Steckplatz | Kartuschensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 19 | 20 A gelb | Verstärker PWR 1 und Verstärker 2 Stromversorgung | |
| 20 | 15 Amp blau | Radio mit IOD Kanal | |
| 21 | 10 A rot | IOD Stromversorgung Intrus Mod/Sirene | |
| 22 | 10 A rot | Zündung Ein Wärmesensor/Klimaanlage/Kompass | |
| 23 | 15 Amp blau | POL ASD Relais 3 Stromversorgung | |
| 24 | 15 Amp blau | Schiebedach Stromversorgung | |
| 25 | 10 A rot | Beheizter Spiegel | |
| 26 | 15 Amp blau | POL ASD Relais 2 Stromversorgung | |
| 27 | 10 A rot | Zündung Ein Nur ORC Stromversorgung | |
| 28 | 10 A rot | Zündung Ein ORC/OCM Stromversorgung | |
| 29 | Heizung (ohne Sicherung) | ||
| 30 | 20 A gelb | Sitzheizung | |
| 31 | 10 A rot | Scheibenwischerrelais Steuerung | |
| 32 | 30 Amp rosa | POL ASD Steuerung Stromversorgung 1 | |
| 33 | 10 A rot | ABS MOD/J1962 Verbindung/PCM | |
| 34 | 30 Amp rosa | ABS Ventil Stromversorgung | |
| 35 | 40 A grün | ABS Pumpe Stromversorgung | |
| 36 | 30 Amp rosa | Scheinwerfer/Scheibenwischer/Intelligente Spiegel Steuerung | |
| 37 | 25 Amp natur | 110 Inverter |
Jeep Patriot – Sicherungsplan
Baujahr: 2009, 2010.
Die Sicherungen für den Zigarettenanzünder (Steckdosen) im Jeep Patriot sind die Sicherungen Nr. 11 (Steckdose), Nr. 13 (Zigarettenanzünder / Steckdose hinten) und Nr. 16 (Zigarettenanzünder, falls vorhanden) im Sicherungskasten im Motorraum.
Das Leistungsmodul befindet sich im Motorraum in der Nähe des Luftfiltergehäuses.
Dieses Zentrum enthält Kartuschensicherungen und Mini-Sicherungen. Das Identifikationsetikett jedes Elements kann auf der Innenseite der Abdeckung aufgedruckt sein.
| Steckplatz | Kartuschensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| Steckplatz | Kartuschensicherung | Mini-Sicherung | Beschreibung |
| 1 | Leer | Leer | |
| 2 | 15 Amp hellblau | ECU AWD/4WD Stromversorgung | |
| 3 | 10 A rot | CHMSL Bremslichtschalter Stromversorgung | |
| 4 | 10 A rot | Zündschalter/OCM Stromversorgung | |
| 5 | 20 A gelb | Anhängerkupplung – falls vorhanden | |
| 6 | 10 A rot | IOD Schalter/Pwr Spiegel/Sdar Lenkungssteuerung/Freisprecheinrichtung – falls vorhanden | |
| 7 | 30 A grün | IOD Sensei | |
| 8 | 30 A grün | IOD Sense2 | |
| 9 | 40 A grün | Elektrische Sitze – falls vorhanden | |
| 10 | 20 A gelb | CCN Stromversorgung Verriegelung / Innenbeleuchtung | |
| 11 | 15 Amp hellblau | Steckdose | |
| 12 | 20 A gelb | Zündung Ein/Zubehör Inverter | |
| 13 | 20 A gelb | Strom Ein/Zubehör Steckdose hinten/Deckenleuchte/Zigarettenanzünder | |
| 14 | 10 A rot | IOD CCN | |
| 15 | 40 A grün | Batteriestromversorgung RAD Lüfterrelais | |
| 16 | 15 Amp hellblau | Zündung Ein/Zubehör Deckenleuchte/Schiebedach/Heckscheibenwischer/Inverter Zubehör | |
| 17 | 10 A rot | IOD Feed Mod-Wcm | |
| 18 | 40 A grün | ASD PWR Feed Kontakt Relais |
| Steckplatz | Kartuschensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 19 | 20 A gelb | Verstärker PWR 1 und Verstärker 2 Stromversorgung | |
| 20 | 15 Amp hellblau | Radio mit IOD Kanal | |
| 21 | 10 A rot | IOD Stromversorgung Intrus Mod/Sirene – falls vorhanden | |
| 22 | 10 A rot | Zündung Ein Wärmesensor/Klimaanlage/Kompass | |
| 23 | 15 Amp hellblau | POL ASD Relais 3 Stromversorgung | |
| 24 | 15 Amp hellblau | Schiebedach Stromversorgung – falls vorhanden | |
| 25 | 10 A rot | Beheizter Spiegel – falls vorhanden | |
| 26 | 15 Amp hellblau | POL ASD Relais 2 Stromversorgung | |
| 27 | 10 A rot | Zündung Ein Nur ORC Stromversorgung | |
| 28 | 10 A rot | Zündung Ein ORC/OCM Stromversorgung | |
| 29 | Auto warm (ohne Sicherung) | ||
| 30 | 20 A gelb | Sitzheizung – falls vorhanden | |
| 31 | 10 A rot | Scheinwerferwischerrelais Steuerung – falls vorhanden | |
| 32 | 30 Amp rosa | POL ASD Steuerung Stromversorgung 1 | |
| 33 | 10 A rot | ABS MOD/J1962 Verbindung/PCM | |
| 34 | 30 Amp rosa | ABS Ventil Stromversorgung | |
| 35 | 40 A grün | ABS Pumpe Stromversorgung | |
| 36 | 30 Amp rosa | Scheinwerfer/Scheibenwischer/Intelligentes Glas Steuerung – falls vorhanden | |
| 37 | 25 Amp natur | Dieselheizung – falls vorhanden |
Jeep Patriot – Sicherungsplan
Baujahr: 2011.
Die Sicherungen des Zigarettenanzünders (Steckdosen) im Jeep Patriot sind die Sicherungen Nr. 11 (Steckdose), Nr. 13 (Zigarettenanzünder / hintere Steckdose) und Nr. 16 (Zigarettenanzünder, falls vorhanden) im Sicherungskasten im Motorraum.
Das Leistungsmodul befindet sich im Motorraum in der Nähe der Luftfilterbaugruppe.
Dieses Zentrum enthält Patronensicherungen und Mini-Sicherungen. Ein Etikett, das jedes Element identifiziert, kann auf der Innenseite der Abdeckung aufgedruckt sein.

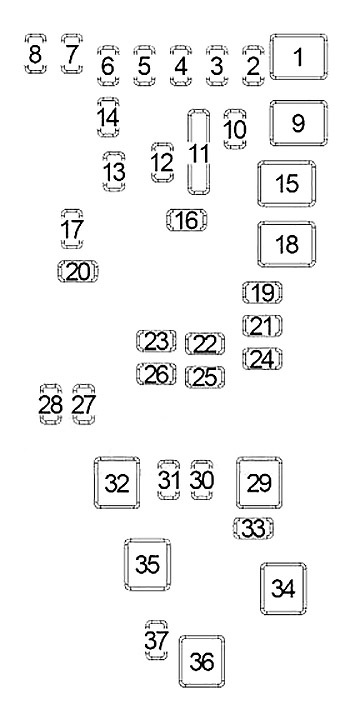

Sicherungsbelegung im Leistungsmodul (2011, 2013)
| Kopf | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| Kopf | Patronensicherung | Mini-Sicherung | Beschreibung |
| 1 | Leer | Leer | |
| 2 | 15 Amp hellblau | AWD/4WD Steuermodul | |
| 3 | 10 A rot | Schalter für hinteres mittleres Bremslicht | |
| 4 | 10 A rot | Zündschalter/Beifahrerklassifizierungsmodul | |
| 5 | 20 A gelb | Anhänger | |
| 6 | 10 A rot | Elektrischer Spiegel/Lenkradsteuerung;
Satellitenradio/Freisprecheinrichtung. |
|
| 7 | 30 A grün | Zündungsdeaktivierung | |
| 8 | 30 A grün | Zündungsdeaktivierung | |
| 9 | 40 A grün | Elektrische Sitze | |
| 10 | 20 A gelb | Zentralverriegelung/Innenbeleuchtung | |
| 11 | 15 Amp hellblau | Stromversorgung | |
| 12 | 20 A gelb | Wechselrichter 115 V AC | |
| 13 | 20 A gelb | Zigarettenanzünder | |
| 14 | 10 A rot | Instrumententafel | |
| 15 | 40 A grün | Kühlerlüfter | |
| 16 | 15 Amp hellblau | Dachleuchte / Schiebedach / Heckscheibenwischermotor | |
| 17 | 10 A rot | Drahtloses Steuermodul | |
| 18 | 40 A grün | Automatisches Deaktivierungsrelais |
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 19 | 20 A gelb | Radioverstärker | |
| 20 | 15 Amp hellblau | Radio | |
| 21 | 10 A rot | Alarm-/Sirenenmodul – falls vorhanden | |
| 22 | 10 A rot | Heizung, Klimaanlage/Kompass | |
| 23 | 15 Amp hellblau | Automatisches Deaktivierungsrelais | |
| 24 | 15 Amp hellblau | Stromversorgung Schiebedach | |
| 25 | 10 A rot | Beheizter Spiegel – falls vorhanden | |
| 26 | 15 Amp hellblau | Automatisches Deaktivierungsrelais | |
| 27 | 10 A rot | Airbag-Steuermodul | |
| 28 | 10 A rot | Airbag-Steuermodul/Beifahrerklassifizierungsmodul | |
| 29 | Heizung (ohne Sicherung) | ||
| 30 | 20 A gelb | Beheizter Sitz – falls vorhanden | |
| 31 | 10 A rot | Scheinwerfer-Spritzsystem – je nach Ausstattung | |
| 32 | 30 Amp rosa | Automatisches Deaktivierungsrelais | |
| 33 | 10 A rot | J1962-Anschluss/Getriebesteuerungsmodul | |
| 34 | 30 Amp rosa | Bremsventil schließen | |
| 35 | 40 A grün | Bremsverschluss-Pumpe | |
| 36 | 30 Amp rosa | Scheinwerfer/Spritzsystemsteuerung/Intelligentes Glas – falls vorhanden | |
| 37 | 25 Amp natur | Dieselheizung – falls vorhanden |
Jeep Patriot – Sicherungsplan
Baujahr: 2012.
Die Sicherungen des Zigarettenanzünders (Steckdosen) im Jeep Patriot sind die Sicherungen Nr. 11 (Steckdose), Nr. 13 (Zigarettenanzünder / hintere Steckdose) und Nr. 16 (Zigarettenanzünder, falls vorhanden) im Sicherungskasten im Motorraum.
Das Leistungsmodul befindet sich im Motorraum in der Nähe der Luftfilterbaugruppe.
Dieses Zentrum enthält Patronensicherungen und Mini-Sicherungen. Ein Identifikationsetikett jedes Elements kann auf der Innenseite der Abdeckung aufgedruckt sein.
Hinweise _
Sicherungsbelegung im Integrierten Leistungsmodul (2012)
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
| 1 | Leer | Leer | |
| 2 | 15 Amp hellblau | AWD/4WD Steuermodul – falls vorhanden | |
| 3 | 10 A rot | Schalter für hinteres mittleres Bremslicht | |
| 4 | 10 A rot | Zündschalter/Beifahrerklassifizierungsmodul | |
| 5 | 20 A gelb | Anhängerkupplung – falls vorhanden | |
| 6 | 10 A rot | Elektrischer Spiegel/Airbag-Beifahrerklassifizierungsmodul/Satellitenradio (falls vorhanden) | |
| 7 | 30 A grün | Zündungsdeaktivierung | |
| 8 | 30 A grün | Zündungsdeaktivierung | |
| 9 | 40 A grün | Elektrische Sitze | |
| 10 | 20 A gelb | Zentralverriegelung | |
| 11 | 15 Amp hellblau | Stromversorgung | |
| 12 | 20 A gelb | AC-Wechselrichter | |
| 13 | 20 A gelb | Stromversorgung hinten | |
| 14 | 10 A rot | Blinkerset/Innenbeleuchtung | |
| 15 | 40 A grün | Kühlerlüfter | |
| 16 | 15 Amp hellblau | Schiebedach/Zigarettenanzünder (falls vorhanden) | |
| 17 | 10 A rot | Drahtloses Steuermodul | |
| 18 | 40 A grün | Automatisches Deaktivierungsrelais |
| Kopf | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 19 | 20 A gelb | Radioverstärker | |
| 20 | 15 Amp hellblau | Radio | |
| 21 | 10 A rot | Alarm-/Sirenenmodul – falls vorhanden | |
| 22 | 10 A rot | Heizung, Klimaanlage/Kompass | |
| 23 | 15 Amp hellblau | Automatisches Deaktivierungsrelais | |
| 24 | 15 Amp hellblau | Elektrisches Schiebedach – falls vorhanden | |
| 25 | 10 A rot | Beheizter Spiegel – falls vorhanden | |
| 26 | 15 Amp hellblau | Automatisches Deaktivierungsrelais | |
| 27 | 10 A rot | Airbag-Steuermodul | |
| 28 | 10 A rot | Airbag-Steuermodul/Beifahrerklassifizierungsmodul | |
| 29 | Auto warm (ohne Sicherung) | ||
| 30 | 20 A gelb | Beheizter Sitz – falls vorhanden | |
| 31 | 10 A rot | Scheinwerferwaschanlage – je nach Ausstattung | |
| 32 | 30 Amp rosa | Automatisches Deaktivierungsrelais | |
| 33 | 10 A rot | ABS-Modul / J1962-Diagnoseschnittstelle / Traktionssystem-Steuermodul | |
| 34 | 30 Amp rosa | Bremsventil blockieren | |
| 35 | 40 A grün | Bremsblockierpumpe | |
| 36 | 30 Amp rosa | Scheinwerfer/Scheibenwischersteuerung/Intelligentes Glas – falls vorhanden | |
| 37 | 25 Amp natur | Wechselrichter 110 – je nach Ausstattung/Diesel-Wasserheizung – je nach Ausstattung |
Jeep Patriot – Sicherungsplan
Baujahr: 2013.
Das Leistungsmodul befindet sich im Motorraum in der Nähe des Luftfiltergehäuses.
Dieses Zentrum enthält Patronensicherungen und Mini-Sicherungen. Ein Etikett, das jedes Element identifiziert, kann auf der Innenseite der Abdeckung aufgedruckt sein.
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
| 1 | Leer | Leer | |
| 2 | 15 Ampere hellblau | AWD/4WD Steuermodul | |
| 3 | 10 A rot | Hinterer Bremslichtschalter | |
| 4 | 10 A rot | Zündschalter/Beifahrerklassifizierungsmodul | |
| 5 | 20 A gelb | Anhänger | |
| 6 | 10 A rot | Elektrischer Spiegel/Lenkradsteuerung
Satellitenradio/Freisprechtelefon |
|
| 7 | 30 A grün | Zündungsdeaktivierung | |
| 8 | 30 A grün | Zündungsdeaktivierung | |
| 9 | 40 A grün | Elektrische Sitze | |
| 10 | 20 A gelb | Zentralverriegelung/Innenbeleuchtung | |
| 11 | 15 Ampere hellblau | Druckguss-Einheit | |
| 12 | 20 A gelb | Wechselrichter 115 V AC | |
| 13 | 20 A gelb | Zigarettenanzünder | |
| 14 | 10 A rot | Instrumententafel | |
| 15 | 40 A grün | Kühlerlüfter | |
| 16 | 15 Ampere hellblau | Dachlampe / Schiebedach / Heckscheibenwischermotor | |
| 17 | 10 A rot | Drahtloses Steuermodul | |
| 18 | 40 A grün | Automatisches Deaktivierungsrelais |
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 19 | 20 A gelb | Radioverstärker | |
| 20 | 15 Ampere hellblau | Radio | |
| 21 | 10 A rot | Alarm-/Sirenenmodul – falls vorhanden | |
| 22 | 10 A rot | Heizung, Klimaanlage/Kompass | |
| 23 | 15 Ampere hellblau | Automatisches Deaktivierungsrelais | |
| 24 | 15 Ampere hellblau | Schiebedachstromversorgung | |
| 25 | 10 A rot | Beheizter Spiegel – falls vorhanden | |
| 26 | 15 Ampere hellblau | Automatisches Deaktivierungsrelais | |
| 27 | 10 A rot | Airbag-Steuermodul | |
| 28 | 10 A rot | Airbag-Steuermodul/Beifahrerklassifizierungsmodul | |
| 29 | Heizung (ohne Sicherung) | ||
| 30 | 20 A gelb | Beheizter Sitz – falls vorhanden | |
| 31 | 10 A rot | Scheinwerferwaschanlage – je nach Ausstattung | |
| 32 | 30 Ampere rosa | Automatisches Deaktivierungsrelais | |
| 33 | 10 A rot | J1962-Anschluss/Traktionssystem-Steuermodul | |
| 34 | 30 Ampere rosa | Bremsstopper | |
| 35 | 40 A grün | Bremspumpe | |
| 36 | 30 Ampere rosa | Scheinwerfer/Scheibenwischersteuerung/Intelligentes Glas – falls vorhanden | |
| 37 | 25 Ampere natur | Dieselheizung – falls vorhanden |
Jeep Patriot – Sicherungsplan
Baujahr: 2014, 2015, 2016.
Die Sicherungen des Zigarettenanzünders (Steckdosen) im Jeep Patriot sind die Sicherungen Nr. 11 (Steckdose), Nr. 13 (Zigarettenanzünder / hintere Steckdose) und Nr. 16 (Zigarettenanzünder, falls in der Ausstattung vorhanden) im Sicherungskasten des Motorraums.
Das Leistungsmodul befindet sich im Motorraum in der Nähe der Luftfiltergruppe.
Dieses Zentrum enthält Patronensicherungen und Mini-Sicherungen. Ein Identifikationsetikett jedes Elements kann auf der Innenseite der Abdeckung aufgedruckt sein.
Sicherungsbelegung im Leistungsmodul (2014, 2015, 2016)
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
| 1 | 20 A blau | Anhängerkupplung – falls in der Ausstattung vorhanden | |
| 2 | 15 Ampere hellblau | AWD/4WD Steuermodul – falls in der Ausstattung vorhanden | |
| 3 | 10 A rot | Zentraler Bremslichtschalter | |
| 4 | 10 A rot | Zündschalter/Benutzerklassifizierungsmodul | |
| 5 | 15 Ampere hellblau | Batterie^ Stromversorgung für Power Tech | |
| 6 | 10 A rot | Elektrischer Spiegel/Lenkradsteuerung Radio Satellit/Telefon mit Freisprecheinrichtung | |
| 7 | 30 A grün | Zündungsdeaktivierung | |
| 8 | 30 A grün | Zündungsdeaktivierung | |
| 9 | 40 A grün | Elektrische Sitze | |
| 10 | 20 A gelb | Zentralverriegelung/Innenbeleuchtung | |
| 11 | 15 Ampere hellblau | Stromversorgung | |
| 12 | 20 A gelb | Wechselrichter 115 V AC – falls in der Ausstattung vorhanden | |
| 13 | 20 A gelb | Zigarettenanzünder | |
| 14 | 10 A rot | Instrumententafel | |
| 15 | 40 A grün | Kühlerlüfter | |
| 16 | 15 Ampere hellblau | Deckenleuchte / Schiebedach / Heckscheibenwischermotor | |
| 17 | 10 A rot | Drahtloses Steuermodul | |
| 18 | 40 A grün | Automatisches Deaktivierungsrelais |
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 19 | 20 A gelb | Radioverstärker | |
| 20 | 15 Ampere hellblau | Radio | |
| 21 | 10 A rot | Diebstahlschutz-/Sirenenmodul – falls in der Ausstattung enthalten | |
| 22 | 10 A rot | Heizung, Klimaanlage/Kompass | |
| 23 | 15 Ampere hellblau | Automatisches Deaktivierungsrelais | |
| 24 | 15 Ampere hellblau | Elektrisch zu öffnendes Dach – falls in der Ausstattung enthalten | |
| 25 | 10 A rot | Beheizter Spiegel – falls in der Ausstattung enthalten | |
| 26 | 15 Ampere hellblau | Automatisches Deaktivierungsrelais | |
| 27 | 10 A rot | Airbag-Steuermodul | |
| 28 | 10 A rot | Airbag-Steuermodul/Beifahrerklassifizierungsmodul | |
| 29 | Heizung (ohne Sicherung) | ||
| 30 | 20 A gelb | Beheizter Sitz – falls in der Ausstattung enthalten | |
| 31 | 10 A rot | Scheinwerferwaschanlage – falls in der Ausstattung enthalten | |
| 32 | 30 Ampere rosa | Automatisches Deaktivierungsrelais | |
| 33 | 10 A rot | J1962-Anschluss/Steuermodul des Übertragungssystems | |
| 34 | 30 Ampere rosa | Bremsverriegelungsventil | |
| 35 | 40 A grün | Bremsverriegelungspumpe | |
| 36 | 30 Ampere rosa | Scheinwerfer/Wischersteuerung/Intelligentes Glas – falls in der Ausstattung enthalten | |
| 37 | 25 A | Dieselheizung und obere Stromversorgung H2/MOD |
Jeep Patriot – Sicherungsplan
Baujahr: 2017.
Die Sicherungen des Zigarettenanzünders (Steckdosen) im Jeep Patriot sind die Sicherungen Nr. 11 (Steckdose), Nr. 13 (Zigarettenanzünder / hintere Steckdose) und Nr. 16 (Zigarren Ltr, falls vorhanden) im Sicherungskasten im Motorraum.
Das Leistungsmodul befindet sich im Motorraum in der Nähe der Luftfiltergruppe.
Dieses Zentrum enthält Patronensicherungen und Mini-Sicherungen. Das Identifikationsetikett jedes Elements kann auf der Innenseite des Gehäuses aufgedruckt sein.
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
| 1 | 20 A blau | – | Anhängerkupplung – falls vorhanden |
| 2 | „ | 15 Amp hellblau | AWD/4WD-Steuermodul – falls vorhanden |
| 3 | „ | 10 A rot | Schalter für hinteres zentrales Bremslicht |
| 4 | – | 10 A rot | Zündschalter/Uhr-Timer |
| 5 | – | 15 Amp hellblau | Batteriestrom für Power Tech |
| 6 | 10 A rot | Elektrischer Spiegel/Satellitenradio/Freisprechtelefonsteuerung | |
| 7 | – | 30 A grün | Zündungsdeaktivierung |
| 8 | – | 30 A grün | Zündungsdeaktivierung |
| 9 | 40 A grün | – | Elektrische Sitze |
| 10 | — | 20 A gelb | Stromblockierung/Innenbeleuchtung |
| 11 | – | 15 Amp hellblau | Stromversorgung |
| 12 | — | 20 A gelb | Wechselrichter 115 V AC – falls vorhanden |
| 13 | – | 20 A gelb | Zigarettenanzünder |
| 14 | – | 10 A rot | Instrumententafel |
| 15 | 40 A grün | – | Kühlerlüfter |
| 16 | — | 15 Amp hellblau | Deckenleuchte / Schiebedach / Heckscheibenwischermotor |
| 17 | – | 10 A rot | Drahtloses Steuermodul |
| 18 | 40 A grün | – | Automatisches Deaktivierungsrelais |
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 19 | – | 20 A gelb | Radioverstärker |
| 20 | – | 15 Amp hellblau | Radio |
| 21 | — | 10 A rot | Diebstahlschutzmodul/Sirene – falls vorhanden |
| 22 | – | 10 A rot | Heizung, Klimaanlage/Kompass |
| 23 | – | 15 Amp hellblau | Automatisches Deaktivierungsrelais |
| 24 | – | 15 Amp hellblau | Elektrisches Schiebedach – falls vorhanden |
| 25 | – | 10 A rot | Beheizter Spiegel – falls vorhanden |
| 26 | – | 15 Amp hellblau | Automatisches Deaktivierungsrelais |
| 27 | – | 10 A rot | Airbag-Steuermodul |
| 28 | 10 A rot | Airbag-Steuermodul/Insassenklassifizierungsmodul | |
| 29 | „ | — | Warmes Fahrzeug (benötigt keine Sicherung) |
| 30 | – | 20 A gelb | Beheizter Sitz – falls vorhanden |
| 31 | — | 10 A rot | Scheinwerferwaschanlage – falls vorhanden |
| 32 | 30 Amp rosa | – | Automatisches Deaktivierungsrelais |
| 33 | „ | 10 A rot | J1962-Anschluss/Getriebesteuermodul |
| 34 | 30 Amp rosa | – | Bremsventil schließen |
| 35 | 40 A grün | – | Bremsverschluss-Pumpe |
| 36 | 30 Amp rosa | — | Scheinwerfer/Scheibenwaschanlage/Intelligentes Glas – falls vorhanden |
| 37 | — | 25 A Transparent | Dieselheizung und obere H2/MOD-Stromversorgung |
Über Jeep Patriot (2007-2017)
Der Jeep Patriot, der von 2007 bis 2017 produziert wurde, ist ein kompaktes SUV, das sich durch sein robustes Design und seine Fähigkeit, verschiedene Geländebedingungen zu bewältigen, auszeichnet. Dieses Modell bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die ausreichend Leistung für Stadt- und Geländefahrten bieten. Der Patriot ist bekannt für seine geräumige Kabine und praktische Funktionen, die ihn zu einer idealen Wahl für Familien und Abenteurer machen. Dank seiner Zuverlässigkeit und der Verfügbarkeit von Ersatzteilen ist er immer noch ein beliebtes Modell unter Jeep-Fans.
Sicherungsplan Jeep Patriot
Diese Seite zeigt den Sicherungsplan für den Jeep Patriot, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. In diesem Fahrzeug befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, seine Konfiguration und Funktionen zu kennen.
