Jeep Cherokee XJ (1997-2001) – Sicherungskasten

Sicherungsbelegung Jeep Cherokee 1997-2001

Baujahre: 1997, 1998, 1999, 2000 und 2001.

Zigarettenanzünder-Sicherungen (Steckdose) im Jeep Cherokee sind die Sicherungen Nr. 1 und Nr. 2 im Sicherungskasten des Armaturenbretts.

Lage des Sicherungskastens

Befindet sich hinter der Abdeckung unter dem Handschuhfach.

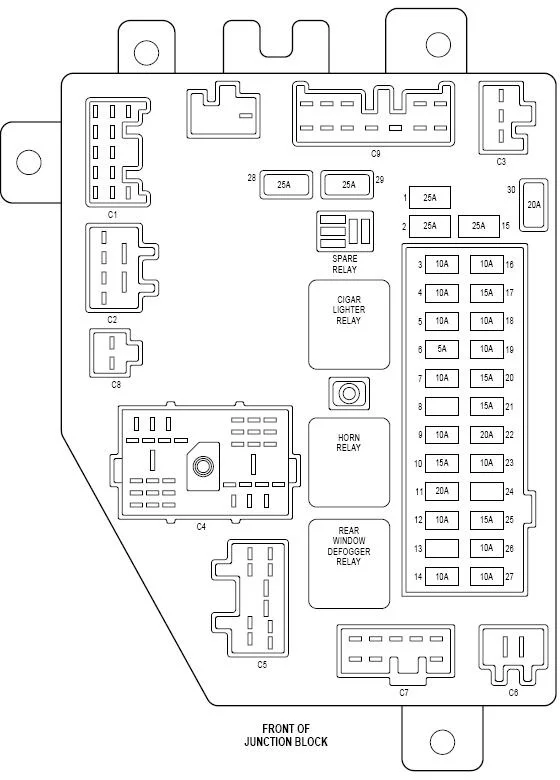

Sicherungskasten-Diagramm

Zuordnung von Sicherungen und Relais unter dem Armaturenbrett

Nr	Ampere [A]	Beschreibung
Nr	Ampere [A]	Beschreibung
1	25	Steckdose
2	25	Zigarettenanzünder
3	10	Scheinwerfer links (Abblendlicht), Nebelscheinwerferrelais Nr. 1
4	10	Scheinwerfer links (Fernlicht), Nivellierungsmotor
5	10	Scheinwerfer rechts (Abblendlicht), Nivellierungsmotor, Scheinwerfer-Nivellierungsschalter, Tagfahrlichtmodul
6	5	Messgerät, Radio, Heckscheibenwischer-/Sprühschalter, Klimaanlagen-Heizungssteuerung oder Heizungssteuerung, Heckscheibenheizungsschalter, Leerlaufstartschalter, Nebelscheinwerferschalter vorne, Nebelscheinwerferschalter hinten, Getriebebereichsanzeigebeleuchtung (PRNDL), Armaturenbrettbeleuchtungsschalter
7	10	Rücklicht links, Positionslicht vorne links, Seitenmarkierungslicht links, Anhängersteckdose, Kennzeichenleuchte, Nebelscheinwerferrelais vorne Nr. 1 (’98 -’01), Nebelscheinwerferschalter vorne, Nebelscheinwerferrelais
8	–	Nicht verwendet
9	10	Messgerät, Dachkonsole, Sentry Key Immobilizer Modul, Nachrichten-/Kommunikationszentrumsmodul (Diesel), Scheinwerferverzögerungsmodul, Kompass
10	15	1999-2001: Rückfahrleuchte, Rückfahrleuchtenschalter (M/T), Getriebebereichssensor (A/T), Tagfahrlichtmodul, EVAP-Magnetventil/Spülung (Benzin), Kühlerlüfterrelais, Klimakompressorrelais, Sauerstoffsensor-Ausgangsrelais (Benzin), Sauerstoffsensor-Eingangsrelais (Benzin)
11	20	Benzin 1997-1998: Automatisches Abschaltrelais, Kühlerlüfterrelais, Kraftstoffpumpenrelais, Klimakompressorrelais, Rückfahrleuchte (Rückfahrleuchtenschalter (M/T), Getriebebereichssensor (A/T)), Getriebesteuermodul, EVAP-Spülzyklus-Magnetventil, EVAP-Leckerkennungspumpe, Tagfahrlichtmodul, Drehmomentwandler-Magnetventil, Park-/Neutralstellungsschalter; Benzin 1999-2001: Antriebsstrang-Steuermodul, Getriebesteuermodul, Automatisches Abschaltrelais, Kraftstoffpumpenrelais; Diesel 1997-1998: Antriebsstrang-Steuermodul, Rückfahrleuchtenschalter, Kraftstoffheizungsrelais, MSA-Steuerung; Diesel 1999-2001: Motorsteuermodul, Kraftstoffheizungsrelais
12	10	Kombiniertes Relais, Heckscheibenheizungsrelais
13	–	Nicht verwendet
14	10	Beheizter Spiegel
15	25	Beifahrertürmodul (elektrisches Fenster / Türschloss)
16	10	Scheinwerfer rechts (Fernlicht)
17	15	Radio
18	10	1998-2001: Fahrertürmodul, elektrischer Spiegelschalter (’99 -’01), Sitzheizungsschalter (’99 -’01), Sitzheizungsrelais (’99 -’01), Nebelscheinwerferrelais hinten (’99 – ’01)

Nr	Ampere [A]	Beschreibung
19	10	Anlasserrelais, Kupplungssperrschalter (M/T)
20	10 oder 15	1997: Anhängersteckdose, Anhänger-Blinker links Relais, Anhänger-Blinker rechts Relais (10 A); 1998-2001: Anhängersteckdose, Anhänger-Blinker links Relais, Anhänger-Blinker rechts Relais (15A)
21	15	Hupenrelais
22	20	Heckscheibenwischer-/Sprühschalter
23	10	Rücklicht rechts, Positionslicht vorne rechts, Seitenmarkierungslicht rechts
24	–	Nicht verwendet
25	15	Gebläsemotorrelais, Mischklappen-Stellglied, Bremsgetriebe-Verriegelungsmagnet, erweiterter Leerlaufstartschalter, Klimaanlagen-Heizungssteuerung oder Heizungssteuerung, ABS-Relais, ABS
26	10	Airbag-Steuermodul
27	10	Airbag-Steuermodul
Automatische Schalter
28	25 oder 30	1997-1998: Fahrer-/Beifahrertürmodul (elektrisches Fenster, Türschloss) (30 A); 1999-2001: Fahrer-/Beifahrertürmodul (elektrisches Fenster, Türschloss) (25A)
29	25 oder 30	1997-1998: Elektrischer Sitz (30 A); 1999-2001: Elektrischer Sitz, Sitzheizungsrelais (25A)
30	20	Frontscheibenwischermotor, Frontscheibenwischer-/Sprühschalter
Relais
R1		Nicht verwendet
R2		Zigarettenanzünder
R3		Hupe
R4		Heckscheibenheizung

Lage des Sicherungskastens

Sicherungskasten-Diagramm (Benzin)

Zuordnung von Sicherungen und Relais im Motorraum (Benzin)

Nr	Ampere [A]	Beschreibung
Nr	Ampere [A]	Beschreibung
1	–	Nicht verwendet
2	40	Zündschalter (Zigarettenanzünderrelais, Sicherung (Fahrgastraum): „8“, „9“, „10“, „11“, „17“, „18“, „27“, „28“, „30“)
3	40	Zündschalter (Sicherung (Fahrgastraum): „12“, „19“, „22“, „24“, „25“, „26“)
4	40 oder 50	1997: Sicherung (Fahrgastraum): „1“, „2“, „15“, „20“, „21“, „29“ (40A); 1998-2001: Sicherung (Fahrgastraum): „1“, „2“, „15“, „20“, „21“, „29“ (50A)
5	40	Kühlerlüfterrelais
6	40	Gebläsemotorrelais
7	30	Scheinwerferschalter, Scheinwerferverzögerungsmodul, Tagfahrlichtmodul
8	30	2000-2001: Automatisches Abschaltrelais
9	20	Klimakompressorkupplungsrelais, Sicherung (Motorraum): „27“ (2000-2001), „26“ (1997-1999)
10	20 oder 30	1997-1998: Anlasserrelais, Heckscheibenheizungsrelais, Sicherung (Fahrgastraum): „13“ (30 A); 1999-2001: Anlasserrelais (20A)
11	30	1998-2001: Heckscheibenheizungsrelais, Sicherung (Fahrgastraum): „13“
12	40	ABS
13	20	ABS
14	–	Nicht verwendet
15	–	Nicht verwendet
16	15	Innenraumleuchte, Kofferraumleuchte, Messgerät, Kabinenleuchte, Radio, Getriebesteuermodul, Motorhaubenleuchte, Beleuchtung/Leuchte im Bad, Dachkonsole, schlüsselloses Zugangsmodul, Handschuhfachleuchte, Kompass, linker vorderer Strom-/Fensterschalter (1997 LHD), rechter vorderer Strom-/Fensterschalter (1997 LHD)
17	20	1997-1999: Scheinwerferschalter, Datenanschlussbuchse, Nebelschlussleuchtenrelais (1997), elektrische Antennenrelais (1998-1999); 2000-2001: Sauerstoffsensor-Relais hinten, Sauerstoffsensor-Relais vorne
18	15	2000-2001: Kraftstoffeinspritzdüsen, Spule, Spulenkondensator

Nr	Ampere [A]	Beschreibung
19	20 oder 25	1997-1999: Automatisches Abschaltrelais (25 A) 2000-2001: Scheinwerferschalter, Datenanschlussbuchse, elektrische Antennenrelais (20 A)
20	15	Kombinierter Blinker
21	15 oder 20	1997-1999: Kraftstoffeinspritzdüsen, Zündspule, Antriebsstrang-Steuermodul (20 A) 2000-2001: Antriebsstrang-Steuermodul (15 A)
22	15	Kraftstoffpumpenrelais, Antriebsstrang-Steuermodul
23	15	Bremslichtschalter
24	15	1997-1999: Sauerstoffsensor nach Katalysator, Sauerstoffsensor vor Katalysator
25	15	Nebelscheinwerferrelais Nr. 2 (1998-2001), Nebelscheinwerferrelais (1997-1999)
26	20	Leistungsverstärker
27	10	Sentry Key Immobilizer Modul
Relais
R1		Klimakompressorrelais
R2		Nebelscheinwerfer (1997-1999)
R3		Nebelscheinwerfer (2000-2001)
R4		ABS
R5		Kühlerlüfter
R6		1997-1999: Diesel-Leistung; 2000-2001: Automatische Abschaltung
R7		Starten
R8		Kraftstoffheizung

Über Jeep Cherokee XJ (1997-2001)

Der Jeep Cherokee XJ, hergestellt von 1997 bis 2001, ist ein ikonisches SUV-Modell, das aufgrund seiner Robustheit und Geländetauglichkeit an Popularität gewann. Dieses Modell zeichnet sich durch sein kantiges Design und kompakte Abmessungen aus, die eine einfache Manövrierbarkeit ermöglichen. Unter der Haube bietet es verschiedene Motoroptionen, darunter den beliebten 4,0-Liter-Reihensechszylinder, der für seine Zuverlässigkeit und Leistung bekannt ist. Der Jeep Cherokee XJ wird oft für seine Langlebigkeit und Anpassungsfähigkeit an verschiedene Fahrbedingungen gelobt, was ihn zu einer idealen Wahl für Offroad-Enthusiasten macht.

Sicherungskasten-Diagramm Jeep Cherokee XJ

Diese Seite zeigt das Sicherungskasten-Diagramm für den Jeep Cherokee XJ, das für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs entscheidend ist. Typischerweise befindet sich der Sicherungskasten unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperezahl und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein wesentliches Element, um die ordnungsgemäße Funktion der elektrischen Geräte im Fahrzeug zu gewährleisten.
