In diesem Artikel finden Sie Diagramme des Sicherungskastens des Jeep Wrangler JL (2017–2019), Informationen zur Position der Sicherungspaneele im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Jeep Wrangler JL – Sicherungskastenbelegung

Baujahr: 2017, 2018.

Das Power Distribution Center befindet sich im Motorraum in der Nähe der Batterie.

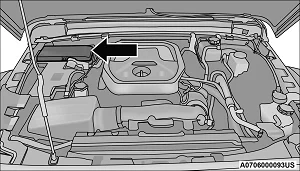

Sicherungsbelegung des Jeep Wrangler JL Power Distribution Center im Motorraum.

Diese zentrale Einheit enthält Patronensicherungen, Mini-Sicherungen und Relais. Die obere Abdeckung des PDC ist mit einem Etikett versehen, das die Position, Funktion und Größe jeder wartbaren Sicherung/jedes Relais angibt.

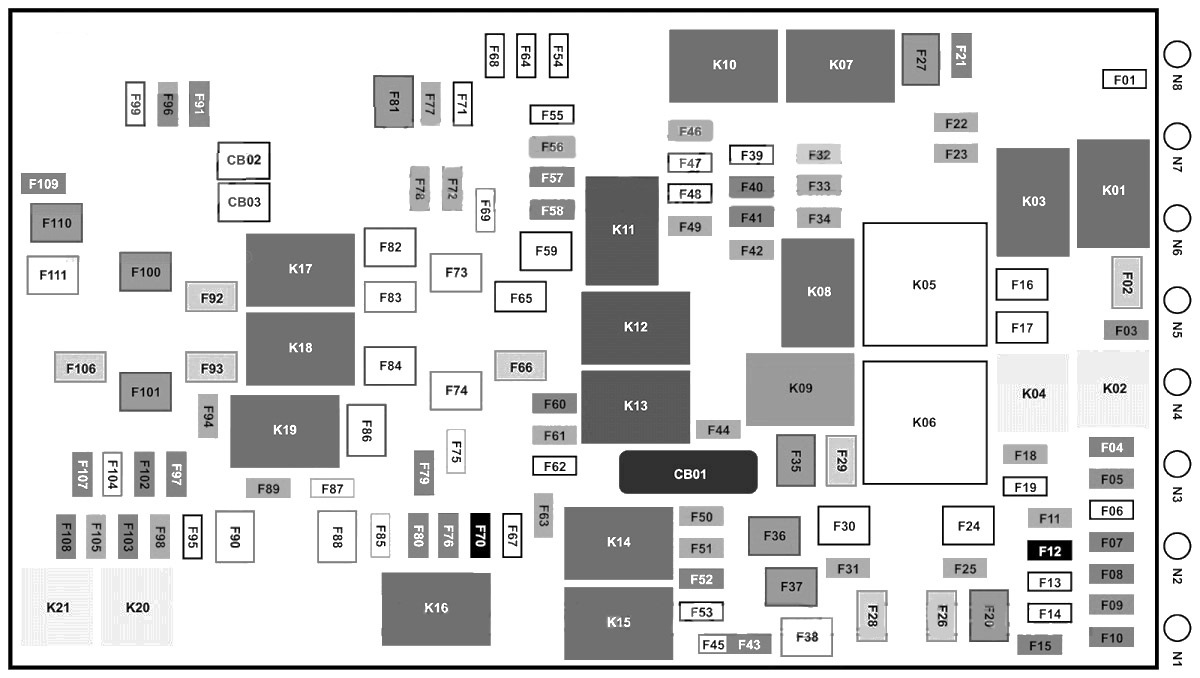

Detailansicht des Sicherungskastens mit Patronen-, Mini-Sicherungen und Relais im Wrangler JL.

Steckplatz Patronensicherung Mini-Sicherung Beschreibung
Steckplatz Patronensicherung Mini-Sicherung Beschreibung
F01 – – Reserve
F02 40 A grün – Anlassermotor
F03 – 5 A braun ZJD
F04 – 20 A gelb Kraftstoffpumpe MTR/FPCM
F05 – 5 A braun Sicherheitsschloss
F06 – – Reserve
F07 – 15 A blau Kühlmittelpumpe LTR – falls vorhanden
F08 – 15 A blau TCM-8HP CYGNUS
F09 – – Reserve
F10 – 15 A blau KIN/RF/ESCL Konzentrator
F11 – 10 A rot UCI-Anschluss (USB und AUX)
F12 – 25 A transparent HIFI-Verstärker
F13 – – Reserve
F14 – – Reserve
F15 – 15 A blau IPC/SCHALTERBANK-HD ELEC
F 16 – – Reserve
F17 – – Reserve
F18 – 10 A rot Klimaanlagenkupplung
F19 – – Reserve
F20 30 Amp Rosa – Innenbeleuchtung Fahrzeug CBC 1
F21 – 20 A gelb Heckscheibenwischer
F22 10 A rot Motorsteuergerät (ECM);

Antriebsstrangsteuergerät (PCM);

Motorgeneratoreinheit (MGU) WAKE UP;

Power Pack Unit (PPU) WAKE UP.
F23 – 10 A rot PCM/ECM
F24 – – Reserve
F25 – 10 A rot MOD.SBW
F26 40 A grün – Zentrale Karosseriesteuerung (CBC) 2 – Außenbeleuchtung
F27 30 Amp Rosa – Frontscheibenwischer
F28 40 A grün – SCHLÖSSER 3-STROMVERSORGUNG CBC
F29 40 A grün – CBC 4- Außenbeleuchtung#2
F30 – – Reserve
F31 – 10 A rot Diagnoseanschluss
F32 – 10 A rot Heizung Lüftung Klimaanlage Mod (HVAC CTRL MOD);

Lenksäulenschloss (SCL);

Beifahrerklassifizierungsmodul (OCM);

Fahrerpräsenzerkennungsmodul (DPDM).
F33 – 10 A rot PTS/IRCM/AIRBAG DEAKTIVIERUNG LMPS
F34 – 10 A rot ESC/EHPS/SBCM WAKE UP
F35 30 Amp Rosa – Bremspumpe – falls vorhanden
F36 30 Amp Rosa – Anhängerzugmodul – falls vorhanden
F37 30 Amp Rosa – Anhängerstecker 7W – falls vorhanden
F38 20 A blau – ECM
F39 – – Reserve
F40 – 15 A blau DTCM/BLINDATURA ASSE FT_RR
F41 – 15 A blau IC/SGW WAKE UP
F42 10 A rot PCR CTRL FEED (ESS)/SPARE (BSG) – Falls vorhanden
F43 20 A gelb Kofferraumpräsenz
F44 – 10 A rot IRCAM Heizung
F45 – 20 A gelb Kofferraumpräsenz (EINSCHALTEN)*
F46 — 10 A rot AUTO HDLP LVL MOD/LVL MTR/HDLP SW
Steckplatz Patronensicherung Mini-Sicherung Beschreibung
F56 – 10 A rot Temperatursensor im Fahrzeug
F57 – 20 A gelb Fahrersitzheizung
F58 – 20 A gelb Beifahrersitzheizung
F59 – – Reserve
F60 – 15 A blau CSWM (HTD STR WHEEL)
F61 – 10 A rot LBSS/RBSS
F62 – – Reserve
F63 – 10 A rot ORC
F64 – – Reserve
F65 – – Reserve
F66 40 A grün – HVAC MTR FRT Lüfter
F67 – – Reserve
F68 – – Reserve
F69 – 5 A braun MGU-Generatoreinheit;

Riemenstartergenerator (BSG) – falls vorhanden.
F70 25 A transparent Zündspule (Benzin);

Glühkerze (Diesel).
F71 – – Reserve
F72 – 10 A rot HD ELEC ACC PKG – falls vorhanden
F73 20 A blau – PWR TOP LT
F74 20 A blau – PWR TOP RT
F75 – 10 A rot PPU-BPCM und APM (BSG) – falls vorhanden
F76 – 20 A gelb ECM (Benzin)/PCM (Diesel)
F77 – 10 A rot Spiegelheizung
F78 10 A rot COMP/INTRUSION/SIREN/INTRUSION SENSOREN
F79 – 20 A gelb SMART BAR CTRL MOD
F80 – 15 A blau Antriebsstrangsteuergerät (PCM)
F81 30 Amp Rosa – Heckscheibenheizung (EBL)
F82 30 Amp Rosa – Kraftstoffheizung – falls vorhanden
F83 60 A gelb Glühkerze – falls vorhanden
F84 30 Amp Rosa – UREA HTR CTRL UNIT – falls vorhanden
F85 – 10 A rot PM-Sensor – falls vorhanden
F86 30 Amp Rosa – VAKUUMBREMSPUMPE 2 – falls vorhanden
F87 – 10 A rot Pumpenventil – Falls vorhanden
F88 20 A blau – NOx-Sensor #1/ #2 – FALLS vorhanden
F89 – 10 A rot SCCM/CRUISE CTL/DTV
F90 20 A blau – TRLR TOW PARK LMP – falls vorhanden
F91 – 20 A gelb Hupe
F92 40 A grün – HD ACCY #2 – falls vorhanden
F93 40 A grün – HD ACCY #1 – falls vorhanden
F94 – 10 A rot TPM/KORAX
F95 – – Reserve
F96 – 10 A rot Außenspiegelversorgung
F97 – 20 A gelb RADIO/TBM
F98 – 10 A rot SW BANK-HD ELEK/OFF ROAD
F99 – – Reserve
F100 30 Amp Rosa – ESC-ECU, Ventile
F101 30 Amp Rosa – DTCM
F102 – 15 A blau Doppel-USB-Anschluss
F103 – 15 A blau HD ACCY #3 – falls vorhanden
F104 – 15 A blau PPU-Kühlmittelpumpe – falls vorhanden
F105 – 10 A rot ICS/HVAC
F106 40 A grün – ESC, Pumpe
F107 – 20 A gelb ANHÄNGER STOP/BLINKER LINKS – falls vorhanden
F108 – 15 A blau HD ACCY #4 – falls vorhanden
F109 – 20 A gelb ANHÄNGER STOP/BLINKER RECHTS – falls vorhanden
F110 30 Amp Rosa – Leistungswandler
F111 20 A blau – ANHÄNGER RÜCKFAHRLEUCHTE – falls vorhanden

Jeep Wrangler JL – Sicherungskastenbelegung

Baujahr: 2019.

Das Leistungsverteilungszentrum befindet sich im Motorraum in der Nähe der Batterie.

Übersicht des Leistungsverteilungszentrums im Motorraum des Jeep Wrangler JL.

Dieses Zentrum enthält Kartensicherungen, Minisicherungen und Relais. Die obere Abdeckung des PDC ist mit einem Etikett versehen, das die Position, Funktion und Größe jeder austauschbaren Sicherung/jedes Relais angibt.

Beschriftung der PDC-Abdeckung mit Position und Funktion der Sicherungen im Wrangler JL.

Steckplatz Patronensicherung Mini-Sicherung Beschreibung
Steckplatz Patronensicherung Mini-Sicherung Beschreibung
F01 – – Reserve
F02 40 A grün – Anlassermotor
F03 – 5 A braun Intelligenter Batteriesensor (IBS)
F04 – 20 A gelb Kraftstoffpumpe MTR/FPCM
F05 – 5 A braun Sicherheitsschloss
F06 – – Reserve
F07 — 15 A blau Niedertemperatur-Kühlmittelpumpe (LTR) – falls vorhanden
F08 – 15 A blau Getriebesteuergerät TCM-8HP CYGNUS
F09 – – Reserve
F10 15 A blau Schlüsselstartknoten (KIN);

Hochfrequenz-Hub (RF HUB);

Elektrische Lenksäulenverriegelung (ESCL).
F11 – 10 A rot UCI-Anschluss (USB und AUX)
F12 – 25 A transparent HIFI-Verstärker
F13 – – Reserve
F14 – – Reserve
F15 15 A blau Instrumententafel (IPC);

Schalter – Hochleistungs-Elektrik-Set (SWITCH BANK-HD ELEC).
F 16 – – Reserve
F17 – – Reserve
F18 – 10 A rot Klimaanlagenkupplung (AC CLUTCH)
F19 – – Reserve
F20 30 Amp rosa Innenbeleuchtung Fahrzeug CBC 1
F21 – 20 A gelb Heckscheibenwischer
F22 10 A rot Motorsteuergerät (ECM); Antriebsstrangsteuergerät (PCM);

Motorgenerator (MGU) WAKE UP;

Power Pack Unit (PPU) WAKE UP.
F23 — 10 A rot Antriebsstrangsteuergerät (PCM);

Motorsteuergerät (ECM).
F24 – – Reserve
F25 – 10 A rot Modulverschiebung über Kabel (MOD.SBW)
F26 40 A grün Zentrales Karosseriesteuergerät (CBC) 2 – Außenbeleuchtung
F27 30 Amp rosa – Frontscheibenwischer
F28 40 A grün Zentrales Karosseriesteuergerät (CBC) 3-POWER LOCKS
F29 40 A grün CBC 4- Außenbeleuchtung #2
F30 – – Reserve
F31 – 10 A rot Diagnoseanschluss
F32 10 A rot Heizung Lüftung Klimaanlage Mod (HVAC CTRL MOD);

Lenksäulenverriegelung (SCL);

Insassenklassifizierungsmodul (OCM);

Fahrerpräsenzerkennungsmodul (DPDM).
F33 10 A rot ParkTronics System (PTS);

Infrarot-Kameramodul (IRCM);

Kontrollleuchten – Airbag-Deaktivierung (AIRBAG DISABLE LMPS).
F34 10 A rot Elektronisches Stabilitätssystem (ESC);

Elektrische hydraulische Servolenkung (EHPS);

Smart Belt Control Module (SBCM) WAKE UP
F35 30 Amp rosa – Bremspumpe – falls vorhanden
F36 30 Amp rosa – Anhängerzugmodul – falls vorhanden
F37 30 Amp rosa – Anhängerkupplung 7W – falls vorhanden
F38 20 A blau – Motorsteuergerät ECM
F39 – – Reserve
F40 15 A blau Antriebsstrangsteuergerät (DTCM);

Achssperre (AXLE LOC) FT_RR.
F41 15 A blau Instrumententafel (IC);

Security GateWay (SGW) WAKE UP.
F42 10 A rot Stromversorgungsrelais (Start/Stopp elektrisch);

Reserve (Riemenstartergenerator) – falls vorhanden.
F43 20 A gelb Im Kofferraum

Steckplatz Patronensicherung Mini-Sicherung Beschreibung
F56 – 10 A rot Innentemperatursensor
F57 – 20 A gelb Fahrersitzheizung
F58 – 20 A gelb Beifahrersitzheizung
F59 – – Reserve
F60 15 A blau Komfort-Lenkradmodul (CSWM) (HTD STR WHEEL)
F61 — 10 A rot Toter-Winkel-Sensor links (LBSS);

Toter-Winkel-Sensor rechts (RBSS).
F62 – – Reserve
F63 – 10 A rot Insassenrückhaltesystem-Steuergerät (ORC)
F64 – – Reserve
F65 – – Reserve
F66 40 A grün – HVAC-Gebläsemotor vorne
F67 – – Reserve
F68 – – Reserve
F69 5 A braun MGU-Generatoreinheit;

Riemenstartergenerator (BSG) – falls vorhanden.
F70 25 A transparent Zündspule (Benzin);

Glühkerze (Diesel).
F71 – – Reserve
F72 – 10 A rot HD ELEC ACC PKG – falls vorhanden
F73 20 A blau – PWR TOP LT
F74 20 A blau – PWR TOP RT
F75 10 A rot Power Module – Batteriemanagementmodul und Hilfsleistungsmodul (PPU-BPCM und APM);

Riemenstartergenerator (BSG) – je nach Ausstattung.
F76 – 20 A gelb ECM (Benzin)/PCM (Diesel)
F77 – 10 A rot Spiegelheizung
F78 — 10 A rot KOMP/ANTIFURTO/SIGNALISIERUNGEN/ANTIFURTO-SENSOREN
F79 – 20 A gelb SMART BAR CTRL MOD
F80 – 15 A blau Antriebsstrangsteuergerät (PCM)
F81 30 Amp rosa – Heckscheibenheizung (EBL)
F82 30 Amp rosa – Kraftstoffheizung – falls vorhanden
F83 60 A gelb Glühkerze – falls vorhanden
F84 30 Amp rosa – UREA HTR CTRL UNIT – falls vorhanden
F85 – 10 A rot PM-Sensor – falls vorhanden
F86 30 Amp rosa – Bremsvakuumpumpe 2 (BRAKE VAC PMP 2) – falls vorhanden
F87 – 10 A rot Pumpenbelüftung – falls vorhanden
F88 20 A blau – NOx-Sensor #1/ #2 – falls vorhanden
F89 10 A rot Lenksäulensteuergerät (SCCM) / Tempomat (CRUISE CTL) / Digitales Fernsehen (DTV)
F90 20 A blau – TRLR TOW PARK LMP – falls vorhanden
F91 – 20 A gelb Hupe
F92 40 A grün – HD ACCY #2 – falls vorhanden
F93 40 A grün – HD ACCY #1 – falls vorhanden
F94 — 10 A rot Reifendrucküberwachung (TPM);

RF-Hub-System (CORAX).
F95 – – Reserve
F96 – 10 A rot Stromversorgung Außenspiegel
F97 – 20 A gelb RADIO/TBM
F98 – 10 A rot SW BANK-HD ELEK/OFF ROAD
F99 – – Reserve
F100 30 Amp rosa – ESC-ECU, Ventile
F101 30 Amp rosa – Antriebsstrangsteuergerät (DTCM)
F102 – 15 A blau Dual-Port USB
F103 – 15 A blau HD ACCY #3 – falls vorhanden
F104 – 15 A blau PPU-Kühlmittelpumpe – falls vorhanden
F105 10 A rot Integriertes zentrales schmales (ICS);

Klimaanlage mit Warmluftlüftung (HVAC).
F106 40 A grün – Elektronische Geschwindigkeitsregelung (ESC)-PUMPE MTR
F107 20 A gelb ANHÄNGER STOP/BLINKER LINKS – falls vorhanden
F108 – 15 A blau HD ACCY #4 – falls vorhanden
F109 — 20 A gelb ANHÄNGER STOP/BLINKER RECHTS – falls vorhanden
