Ford Transit Custom/Tourneo Custom (2019-2020…) – Sicherungskasten

Ford Transit Custom/Tourneo Custom (2019-2020 ..) – Sicherungskastenbelegung

Fahrgastraum

Zwei Sicherungskästen befinden sich hinter der abnehmbaren Verkleidung unter dem Lenkrad – der Sicherungskasten befindet sich rechts und das Karosseriesteuergerät links (bei Fahrzeugen mit Rechtslenkung – umgekehrt).

Vorsicherungskasten

Befindet sich unter dem Fahrersitz.

Motorraum

2.0L Ecoblue & Plug-in Hybrid-Elektrofahrzeug (PHEV)

2,2 l Diesel

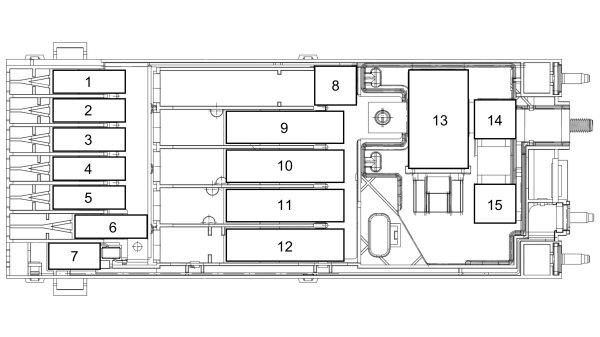

Vorsicherungskasten

Sicherungsbelegung im Vorsicherungskasten (2,0 l Ecoblue und PHEV)

Nr	Ampere [A]	Beschreibung
1	125A	Karosseriesteuergerät.
2	80A	Elektronische Servolenkung.
3	150A	Zusatzheizung.
4	–	Nicht verwendet.
5	–	Nicht verwendet.
6	150A	Sicherungskasten im Fahrgastraum.
7	60A	Wohnmobil
8	–	Batterie
9	470A	DC/DC-Wandler.
10	300A	Sicherungskasten im Motorraum.
11	–	Nicht verwendet.
12	150A	Fahrersicherungskasten.
13	–	Lastabwurf-Relais.
14	180A	Zusatzstrompunkt 1.
15	60A	Zusatzstrompunkt 2.

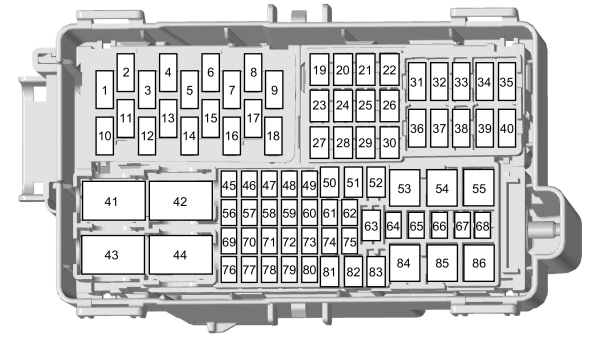

Sicherungskasten für den Fahrgastraum

Sicherungsbelegung im Armaturenbrett (2,0 l Ecoblue)

Nr	Ampere [A]	Beschreibung
Nr	Ampere [A]	Beschreibung
1	5A	USB-Anschluss.
2	–	Nicht verwendet.
3	5A	USB-Anschluss.
4	–	Nicht verwendet.
5	5A	USB-Anschluss.
6	–	Nicht verwendet.
7	–	Nicht verwendet.
8	–	Nicht verwendet.
9	10 A	Beheizte Spiegel.
10	–	Nicht verwendet.
11	–	Nicht verwendet.
12	–	Nicht verwendet.
13	–	Nicht verwendet.
14	–	Nicht verwendet.
15	–	Nicht verwendet.
16	5A	Regensensor.
17	–	Nicht verwendet.
18	20A	Heckwischermotor.
19	–	Nicht verwendet.
20	–	Nicht verwendet.
21	20A	Beheizte Heckscheibe.
22	20A	Beheizte Heckscheibe.
23	20A	Zusatzstrompunkt.
24	20A	Zusatzstrompunkt.
25	25A	Frontwischermotor.
26	25A	Frontwischermotor.
27	–	Nicht verwendet.
28	–	Nicht verwendet.
29	–	Nicht verwendet.
30	–	Nicht verwendet.
31	–	Nicht verwendet.
32	–	Nicht verwendet.
33	–	Nicht verwendet.
34	–	Nicht verwendet.
35	–	Nicht verwendet.
36	–	Nicht verwendet.
37	–	Nicht verwendet.
38	–	Nicht verwendet.
39	–	Nicht verwendet.
40	–	Nicht verwendet.
41	–	Nicht verwendet.
42	40A	Start/Stopp-Relais.

Nr	Ampere [A]	Beschreibung
43	–	Anpassungsrelais.
44	40A	Start/Stopp-Relais.
45	10 A	Anpassungsmodul.
46	15A	Anhänger-Steuergerät.
47	5A	Kraftstoffheizung.
48	–	Nicht verwendet.
49	10 A	Bremspedalschalter.
50	–	Nicht verwendet.
51	–	Nicht verwendet.
52	30A	Fahrersitz mit Lordosenstütze.
53	60A	Batterie
54	60A	Leistungswandler.
55	50A	Karosseriesteuergerät.
56	–	Nicht verwendet.
57	–	Nicht verwendet.
58	10 A	Karosseriemodul-Schnittstelle; Upfitter-Schnittstellen-Steuergerät; Zweiter Sicherungskasten.
59	–	Nicht verwendet.
60	–	Nicht verwendet.
61	7,5A	Tachograph.
62	15A	Upfitter-Schnittstellenmodul.
63	20A	Zusatzstrompunkt.
64	–	Nicht verwendet.
65	–	Nicht verwendet.
66	10 A	Verbessertes Trennrelais-System.
67	–	Nicht verwendet.
68	5A	Anhänger-Steuergerät.
69	30A	Elektronische Servolenkung.
70	–	Nicht verwendet.
71	10 A	Beheizte Sitze.
72	10 A	Beheizte Sitze.
73	20A	Adaptives Frontbeleuchtungsmodul; Scheinwerfereinstellung.
74	–	Nicht verwendet.
75	10 A	Sicherungskasten für Stromverteilung.
76	–	Nicht verwendet.
77	5A	Scheinwerferschalter.
78	–	Nicht verwendet.
79	5A	Start/Stopp-Relais.
80	–	Nicht verwendet.
81	–	Nicht verwendet.
82	–	Nicht verwendet.
83	15A	Fahrzeugdynamik-Steuergerät.
84	50A	Karosseriesteuergerät.
85	–	Nicht verwendet.
86	50A	Karosseriesteuergerät.

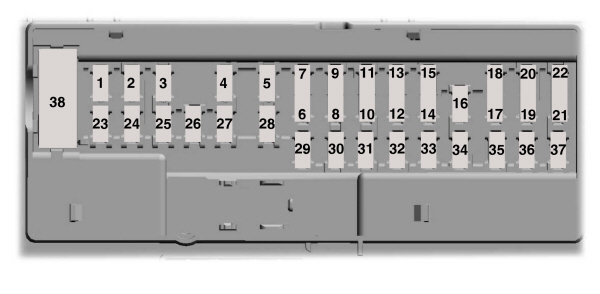

Karosseriesteuergerät

Sicherungsbelegung im Karosseriesteuergerät (2,0 l Ecoblue)

Nr	Ampere [A]	Beschreibung
Nr	Ampere [A]	Beschreibung
1	–	Nicht verwendet.
2	10 A	Leistungswandler.
3	7,5A	Elektrischer Fensterheberschalter; Elektrisch betätigte Außenspiegel.
4	20A	Nicht verwendet.
5	–	Nicht verwendet.
6	10 A	Diebstahlwarnanlage.
7	10 A	Nicht verwendet.
8	5A	Telematik-Modem.
9	5A	Einbruchsensor; Hintere Klimaanlage.
10	–	Nicht verwendet.
11	–	Nicht verwendet.
12	7,5A	Klimaanlagensteuerung.
13	7,5A	Datenverbindung; Lenksäule; Armaturenbrett.
14	15A	Batterie-Energiemanagementmodul – MHEV.
15	15A	SYNC 3 Modul.
16	–	Nicht verwendet.
17	7,5A	Tachograph.
18	7,5A	Nicht verwendet.

Nr	Ampere [A]	Beschreibung
19	5A	Batteriebetriebener akustischer Alarm.
20	5A	Zündung.
21	5A	Heizungssteuerung mit positivem Temperaturkoeffizienten.
22	5A	Fußgängerwarnsystem-Steuergerät.
23	30A	Nicht verwendet.
24	30A	Nicht verwendet.
25	20A	Fahrertürmodul.
26	30A	Beifahrertürmodul.
27	30A	Nicht verwendet.
28	30A	Nicht verwendet.
29	15A	Nicht verwendet.
30	5A	Nicht verwendet.
31	10 A	Datenverbindung; Fernschlüssel-Empfänger.
32	20A	Radio; Telematikmodul.
33	–	Nicht verwendet.
34	30A	Tachograph; Nachrichtenzentrale; Heizung mit positivem Temperaturkoeffizienten; DC/AC-Wandler; Spurhalteassistent-Kamera; Parkassistent; Lenksäule.
35	5A	Nicht verwendet.
36	15A	Parkassistent; Spurhalteassistent-Kamera; Lenksäulen-Steuergerät.
37	20A	Nicht verwendet.
38	30A	Elektrische Fensterheber.

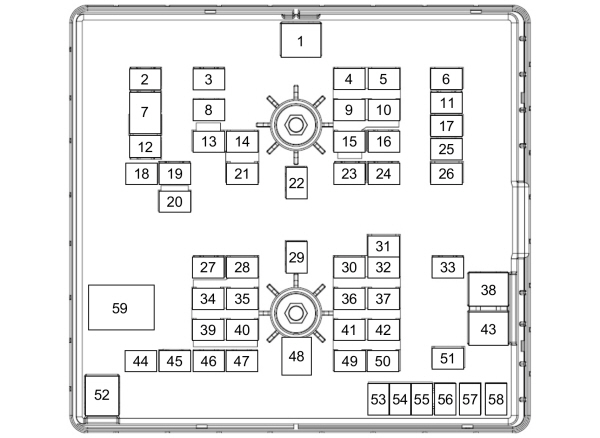

Sicherungskasten Motorraum

Sicherungsbelegung im Motorraum (2,0L Ecoblue)

Nr	Ampere [A]	Beschreibung
Nr	Ampere [A]	Beschreibung
1	50A	Scheibenwischer.
2	–	Nicht verwendet.
3	40A	Heizelement rechte Frontscheibe.
4	15A	Heckscheibenwaschpumpe.
5	–	Nicht verwendet.
6	–	Nicht verwendet.
7	40A	Frontlüftermotor.
8	40A	Heizelement linke Frontscheibe.
9	15A	Heckklappenverriegelung.
10	5A	Batteriemanagementmodul – MHEV.
11	40A	Zusatzstrompunkt. USB-Anschluss.
12	20A	Hupe
13	20A	Selektives katalytisches Reduktionssystem.
14	10 A	Fahrzeugstromversorgung 5.
15	–	Nicht verwendet.
16	–	Nicht verwendet.
17	10 A	Hochintensive Scheinwerfer rechts.
18	40A	Heckscheibenheizung.
19	20A	Nebelscheinwerfer vorne.
20	10 A	Elektrisch anklappbare Spiegel.
21	15A	Fahrzeugstromversorgung 4.
22	40A	Hecklüftermotor.
23	20A	Kraftstoffpumpe.
24	40A	Anlasserrelais.
25	40A	Zusatzstrompunkt.
26	10 A	Hochintensive Scheinwerfer links.
27	40A	Selektives katalytisches Reduktionssystem.
28	20A	Fahrzeugstromversorgung 1.
29	40A	Kraftstofffilterheizung.

Nr	Ampere [A]	Beschreibung
30	15A	Kühlmittelpumpe.
31	5A	Antiblockiersystem.
32	15A	Getriebesteuerungsmodul.
33	30A	Anlasser.
34	15A	Selektives katalytisches Reduktionssystem.
35	15A	Fahrzeugleistung 2.
36	5A	Integrierter Riemenstarter – MHEV.
37	5A	Glühkerzen. Antriebsstrang-Steuerungsmodul.
38	60A	Glühkerzen.
39	15A	Selektives katalytisches Reduktionssystem.
40	10 A	Fahrzeugleistung 3.
41	10 A	Glühkerzenüberwachung.
42	15A	Getriebesteuerungseinheit.
43	60A	Antiblockiersystempumpe.
44	25A	Kühlerlüfter.
45	30A	Anhängersteckdose.
46	–	Nicht verwendet.
47	40A	Hinterradaufhängung.
48	50A	Kühlerlüfter.
49	15A	Stickoxid-Sensor.
50	5A	Geschlossene Blockkraftstoffheizung.
51	10 A	Klimaanlagenkupplung.
52	50A	Kühlerlüfter.
53	5A	Aktiver Spanner – MHEV.
54	20A	Notfallalarm.
55	25A	Getriebeölpumpe.
56	20A	Zusatzheizung für Kraftstoff.
57	25A	Antiblockiersystem mit elektronischer Stabilitätskontrolle.
58	30A	Anhängersteckdose.
59	–	Kühlerlüfterrelais.

Vorsicherungskasten

Sicherungsbelegung im Vorsicherungskasten (2,0 l Ecoblue und PHEV)

Nr	Ampere [A]	Beschreibung
1	125A	Karosseriesteuerungsmodul.
2	80A	Elektronische Servolenkung.
3	150A	Zusatzheizung.
4	–	Nicht verwendet.
5	–	Nicht verwendet.
6	150A	Sicherungskasten im Fahrgastraum.
7	60A	Wohnmobil
8	–	Batterie
9	470A	Inverter DC / DC.
10	300A	Sicherungskasten im Motorraum.
11	–	Nicht verwendet.
12	150A	Fahrersicherungskasten.
13	–	Lastabwurf-Relais.
14	180A	Zusatzstrompunkt 1.
15	60A	Zusatzstrompunkt 2.

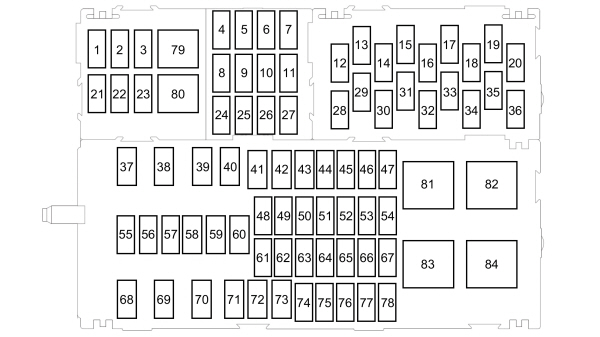

Sicherungskasten Fahrgastraum

Sicherungsbelegung im Armaturenbrett (PHEV)

Nr	Ampere [A]	Beschreibung
1	–	Nicht verwendet.
2	–	Nicht verwendet.
3	–	Nicht verwendet.
4	20A	Beheizbare Heckscheibe.
5	20A	Beheizbare Heckscheibe.
6	–	Nicht verwendet.
7	–	Nicht verwendet.
8	25A	Frontscheibenwischermotor.
9	25A	Frontscheibenwischermotor.
10	20A	Zusatzstrompunkt.
11	20A	Zusatzstrompunkt.
12	10 A	Beheizbare Außenspiegel.
13	–	Nicht verwendet.
14	–	Nicht verwendet.
15	–	Nicht verwendet.
16	5A	USB-Anschluss.
17	–	Nicht verwendet.
18	5A	USB-Anschluss.
19	–	Nicht verwendet.
20	5A	USB-Anschluss.
21	–	Nicht verwendet.
22	–	Nicht verwendet.
23	–	Nicht verwendet.
24	–	Nicht verwendet.
25	–	Nicht verwendet.
26	–	Nicht verwendet.
27	–	Nicht verwendet.
28	20A	Heckscheibenwischermotor.
29	–	Nicht verwendet.
30	5A	Automatische Scheibenwischer.
31	–	Nicht verwendet.
32	15A	Fahrzeugsteuerungsmodul.
33	15A	Fahrzeugsteuerungsmodul.
34	15A	Fahrzeugsteuerungsmodul.
35	–	Nicht verwendet.
36	–	Nicht verwendet.
37	50A	Karosseriesteuerungsmodul.
38	60A	Gleichstrom-/Wechselstromwandler.
39	–	Nicht verwendet.
40	30A	Fahrersitz mit Unterstützung.
41	–	Nicht verwendet.
42	–	Nicht verwendet.
43	10 A	Bremslichtschalter.
44	–	Nicht verwendet.
45	10 A	Gleichstromgenerator / Wechselstromwandler.
46	15A	Anhängerzugmodul.
47	10 A	Upfitter-Modul.
48	15A	Upfitter-Schnittstelle.
49	5A	Tachograph.
50	–	Nicht verwendet.
51	10 A	Toter-Winkel-Informationssystem.
52	10 A	Sicherungskasten im Motorraum.
53	–	Nicht verwendet.
54	–	Nicht verwendet.
55	5A	Anhängerzugmodul.
56	–	Nicht verwendet.
57	10 A	Upfitter-Relais.
58	–	Nicht verwendet.
59	–	Nicht verwendet.
60	20A	Zusatzstrompunkt.
61	10 A	Sicherungskasten im Motorraum.
62	–	Nicht verwendet.
63	20A	Beleuchtungssteuerung.
64	10 A	Beheizbare Sitze.
65	10 A	Beheizbare Sitze.
66	–

Nr	Ampere [A]	Beschreibung
1	–	Wird nicht verwendet.
2	–	Wird nicht verwendet.
3	–	Wird nicht verwendet.
4	20A	Beheizbare Heckscheibe.
5	20A	Beheizbare Heckscheibe.
6	–	Wird nicht verwendet.
7	–	Wird nicht verwendet.
8	25A	Motor des vorderen Scheibenwischers.
9	25A	Motor des vorderen Scheibenwischers.
10	20A	Zusätzlicher Stromanschluss.
11	20A	Zusätzlicher Stromanschluss.
12	10 A	Beheizbare Außenspiegel.
13	–	Wird nicht verwendet.
14	–	Wird nicht verwendet.
15	–	Wird nicht verwendet.
16	5A	USB-Anschluss.
17	–	Wird nicht verwendet.
18	5A	USB-Anschluss.
19	–	Wird nicht verwendet.
20	5A	USB-Anschluss.
21	–	Wird nicht verwendet.
22	–	Wird nicht verwendet.
23	–	Wird nicht verwendet.
24	–	Wird nicht verwendet.
25	–	Wird nicht verwendet.
26	–	Wird nicht verwendet.
27	–	Wird nicht verwendet.
28	20A	Motor des hinteren Scheibenwischers.
29	–	Wird nicht verwendet.
30	5A	Automatische Scheibenwischer.
31	–	Wird nicht verwendet.
32	15A	Fahrzeugsteuergerät.
33	15A	Fahrzeugsteuergerät.
34	15A	Fahrzeugsteuergerät.
35	–	Wird nicht verwendet.
36	–	Wird nicht verwendet.
37	50A	Karosseriesteuergerät.
38	60A	Gleichstrom-/Wechselstrom-Wechselrichter.
39	–	Wird nicht verwendet.
40	30A	Fahrersitz mit Unterstützung.
41	–	Wird nicht verwendet.
42	–	Wird nicht verwendet.
43	10 A	Bremslichtschalter.
44	–	Wird nicht verwendet.
45	10 A	Gleichstromgenerator / Wechselstrom-Wechselrichter.
46	15A	Anhängersteuergerät.
47	10 A	Upfitter-Modul.
48	15A	Upfitter-Schnittstelle.
49	5A	Tachograph.
50	–	Wird nicht verwendet.
51	10 A	Toter-Winkel-Informationssystem.
52	10 A	Sicherungskasten im Motorraum.
53	–	Wird nicht verwendet.
54	–	Wird nicht verwendet.
55	5A	Anhängersteuergerät.
56	–	Wird nicht verwendet.
57	10 A	Upfitter-Relais.
58	–	Wird nicht verwendet.
59	–	Wird nicht verwendet.
60	20A	Zusätzlicher Stromanschluss.
61	10 A	Sicherungskasten im Motorraum.
62	–	Wird nicht verwendet.
63	20A	Beleuchtungssteuerung.
64	10 A	Beheizbare Sitze.
65	10 A	Beheizbare Sitze.
66	–

Über Ford Transit Custom/Tourneo Custom (2019-2020…)

Die Modelle Ford Transit Custom und Tourneo Custom sind beliebte Fahrzeuge, die sich durch ihre Vielseitigkeit und Zuverlässigkeit auszeichnen. Diese Fahrzeuge sind ideal für Geschäfts- und Familienzwecke, was sie zu einer beliebten Wahl unter Fahrern macht. Die Modelle von 2019-2020 bieten verschiedene Motoroptionen, darunter Diesel- und Benzinvarianten, die ein optimales Gleichgewicht zwischen Leistung und Wirtschaftlichkeit bieten. Der Innenraum ist auf Komfort und Funktionalität ausgelegt und bietet ausreichend Platz für Passagiere und Ladung. Moderne Technologien und Sicherheitsmerkmale sorgen dafür, dass die Fahrt nicht nur komfortabel, sondern auch sicher ist.

Sicherungskastenplan Ford Transit Custom/Tourneo Custom

Diese Seite zeigt den Sicherungskastenplan für die Modelle Ford Transit Custom und Tourneo Custom. In diesen Fahrzeugen befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und unter der Motorhaube. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Systeme des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
