Ford C-MAX (2003-2019) – Sicherungskasten
Ford C-MAX (2003-2010) – Sicherungsplan
Baujahr: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford C-MAX ist die Sicherung 29 (2003-2007) oder 109 (2007-2010) im Sicherungskasten in der Kabine.

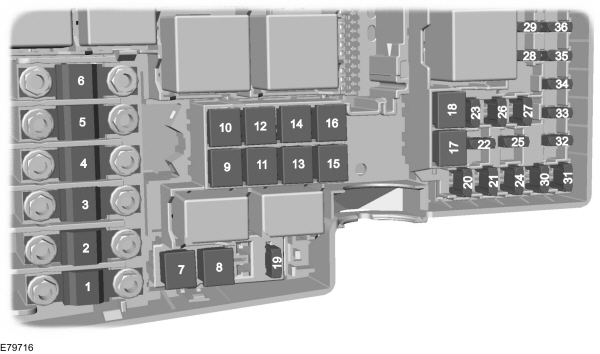

Sicherungskasten im Motorraum (Typ 1)
| Nummer | Stromstärke [A] | Beschreibung |
| 1 | 40 | Kühlerlüfter |
| 2 | 80 | Servolenkung |
| 3 | 60 | Stromversorgung Sicherungskasten
in der Kabine 1. |
| 4 | 60 | Stromversorgung Sicherungskasten
in der Kabine 2. |
| 5 | 80 | Zusatzheizung |
| 6 | 60 | Glühkerze (nur Diesel) |
| 7 | 30 | ABS, Stabilitätskontrollpumpe |
| 8 | 20 | ABS, Stabilitätskontrollventile |
| 9 | 20 | Getriebesteuergerät |
| 10 | 30 | Klimaanlagenlüfter |
| 11 | 20 | Zündschlüssel |
| 12 | 40 | Zündrelais 15l |
| 13 | 20 | Anlasser-Magnetventil |
| 14 | 40 | Beheizte Windschutzscheibe – rechte Seite |
| 15 | 30 | Kühlerlüfterrelais
(Sigma – nur ohne Klimaanlage). |
| 16 | 40 | Beheizte Windschutzscheibe, linke Seite |
| 17 | – | Nicht verwendet |
| 18 | 30 | Leistungsinverter |
| 19 | 10 | ABS-Modul |
| 20 | 15 | Hupe |
| 21 | 20 | Zusatzheizung |
| 22 | 10 | Servolenkungsmodul |
| 23 | 30 | Scheinwerferwischer |
| 24 | 15 | Zusatzheizung
(nur Diesel) |
| 25 | 10 | Zündung, Relais |
| 26 | 15 | Automatikgetriebe |
| 27 | 10 | Klimaanlagenkupplung |
| 28 | 10 | Glühkerzenüberwachung
(nur Diesel) |
| 29 | 10 | Zweizonen-Klimaanlage |
| 30 | 3 | Motorsteuergerät;
Automatikgetriebe. |
| 31 | 10 | Intelligente Batterieladesensor |
| 32 | 10 | Automatikgetriebe |
| 33 | 10 | Beheizte Lambdasonden (nur Benzin) |
| 10 | Bypass-Ventil Ladeluftkühler
(nur Diesel) |
|
| 34 | 10 | Einspritzdüsen;
Zündspulen, |
| 35 | 10 | Motorsteuergerät,
Ventile, Magnetventile. |
| 36 | 10 | Getriebesteuergerät |

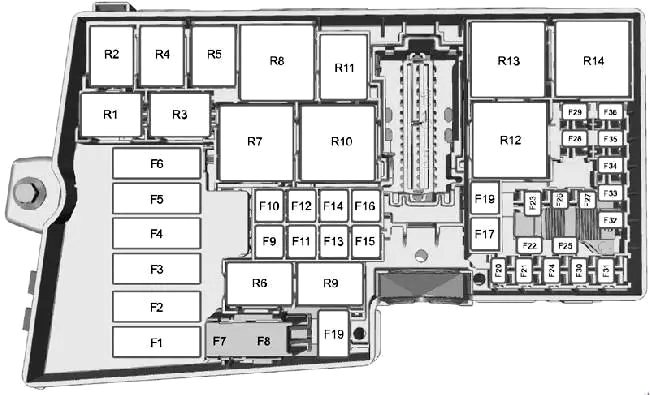

Sicherungsplan im Motorraum (2003-2007)
Beschreibung
| 1 | Kühlerlüfter 40/60A |
| 2 | Servolenkung 80A |
| 3 | 60A Sicherungsplan in der Kabine |
| 4 | 60A Sicherungsplan in der Kabine |
| 5 | 80A Zusatzheizung |
| 6 | 60A Diesel: Glühkerzen |
| 7 | 30A ABS, dynamische Stabilisierungspumpe |
| 8 | 20A ABS, dynamische Stabilisierungsventile |
| 9 | Motorsteuergerät 20A; |
| 10 | 30A Klimaanlagenlüfter |
| 11 | 20A Zündschlüssel |
| 12 | 40A Zündrelais 15l |
| 13 | 20A Anlassermotor |
| 14 | 40A Beheizte Windschutzscheibe, rechte Seite |
| 15 | 30A Kühlerlüfterrelais (Sigma – nur Optionen ohne Klimaanlage) |
| 16 | 40A Beheizte Windschutzscheibe, linke Seite |
| 17 | Elektronische Parkbremse 30A |
| 18 | Inverter 30A |
| 19 | ABS-Modul 10A |
| 20 | 15A Hupsignal |
| 21 | 20A Diesel: Zusatzheizung |
| 22 | Servolenkungsmodul 10A |
| 23 | 30A Scheinwerferwaschanlage |
| 24 | 15A Diesel: Zusatzheizung |
| 25 | 10A Zündrelais |
| 26 | 10/15A Steuergerät Automatikgetriebe |
| 27 | Klimakompressorkupplung 10A |
| 28 | 10A Diesel: Glühkerzensteuergerät |
| 29 | 10A Zweizonen-Klimaanlage |
| 30 | 3A Motorsteuergerät, Automatikgetriebesteuergerät |
| 31 | 10A Intelligente Batterieladung |
| 32 | 10A 2004-2007: 16V + VCT: Belüftung 2007-2010: Automatikgetriebesteuerung |
| 33 | 10A Benzin: Beheizte Lambdasonden Diesel: Bypass-Ventil für Ladeluftkühler |
| 34 | 10A Benzin: Einspritzdüsen, Zündspulen 2004-2007: Diesel: Kraftstoffpumpe |
| 35 | 10A Motorsteuerung, Ventile |
| 36 | 10A Motorsteuergerät |
| Relais | |
| R1 | Anlassersperre (Automatikgetriebe) |
| R2 | Hupsignal |
| R3 | Rückfahrlicht (Automatikgetriebe) |
| R4 | Reserve |
| R5 | Dieselheizung 16 V + VCT: Belüftung |
| R6 | Hauptrelais |
| R7 | Beheizte Windschutzscheibe |
| R8 | Zündung |
| R9 | Scheinwerferwaschanlage |
| R10 | Heizung |
| R11 | Klimaanlage |
| R12 | Kühlerlüfter (ohne Klimaanlage) |
| R13 | Anlasser |
| R14 | Kühlerlüfter für Energiemanagement |
Hauptsicherungskasten im Ford C-MAX
Er befindet sich neben dem Hauptkasten und besteht aus Hochleistungssicherungen.
- (80A) Servolenkungsmodul
- (150A) Anlassermotor
- (100A)
- (50A) Multifunktionssteuergerät
- (80A) Zusatzheizung
- (70A) Kofferraumsicherung / Relaisplan
- (60A)
- (50A) Kühlerlüfter-Steuergerät
- (50A) Multifunktionssteuergerät
- (60A) Glühkerzen-Steuergerät

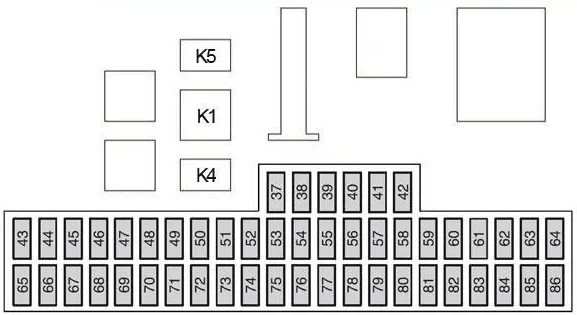

Sicherungskasten in der Kabine (2007-2010)
Geschützte Komponenten
| 37 | 10A Scheinwerfer links für Abblendlicht |
| 38 | 10A Scheinwerfer rechts mit Abblendlicht |
| 39 | 20A Zigarettenanzünder, hintere Steckdose |
| 40 | 20A Schiebedach |
| 41 | 20A Elektrisches Modul Beifahrertür vorne |
| 42 | 7,5A Beheizte Spiegel |
| 43 | 10A Elektronische Module (batteriebetrieben) |
| 44 | Diagnosestecker 10A (OBD II) |
| 45 | 10A Tagfahrlicht |
| 46 | 10A Instrumententafel, Multifunktions-Elektronikmodul (GEM) |
| 47 | 15A Scheibenwaschpumpe, beheizte Düsen |
| 48 | 20A Scheinwerfer mit Abblendlicht, Tagfahrlicht |
| 49 | 15A Lichtschalter |
| 50 | 20A Scheibenwischer vorne |
| 51 | 15A Kraftstoffpumpe |
| 52 | 25A Beheizte Windschutzscheibe |
| 53 | 7.5A Linkes Seitenlicht |
| 54 | 7.5A Rechtes Seitenlicht |
| 55 | 20A Elektrisches Modul Fahrertür, Zentralverriegelung |
| 56 | 20A Schlüsselloses Zugangssystem |
| 57 | 10A Diebstahlschutz-Sirene |
| 58 | Audiosystem 15A (batteriebetrieben) |
| 59 | 25A Steckdose im Kofferraum, Anhängerkupplung |
| 60 | 15A Scheinwerfer rechts mit Abblendlicht |
| 61 | 15A Scheinwerfer links mit Abblendlicht |
| 62 | 20A Elektrische Fahrersitzverstellung |
| 63 | Fenster 25A |
| 64 | Reserve |
| 65 | Airbag 10A |
| 66 | 7,5A Scheinwerferwinkelkontrolle, Abblendlicht, Xenonmodul |
| 67 | 10A Wegfahrsperre (WFS), Instrumententafel (über Zündschalter versorgt) |
| 68 | 7.5A Radio, Instrumententafel |
| 69 | Nebelscheinwerfer |
| 70 | 10A Elektronische Module (über Zündung versorgt) |
| 71 | 10A Tagfahrlicht |
| 72 | Multifunktions-Elektronikmodul 25A (GEM) |
| 73 | 7,5A Kennzeichenbeleuchtung |
| 74 | 15A Bremslicht |
| 75 | 10A Getriebesteuergerät, elektrisches Gaspedal |
| 76 | 7,5A Elektrische Parkbremse |
| 77 | 25A Zentralverriegelungsrelais |
| 78 | 15A Heckscheibenwischer |
| 79 | 15A Elektrisch anklappbare Spiegel |
| 80 | 10A Innenbeleuchtung, elektrische Spiegel |
| 81 | 20A Elektrisches Modul rechte hintere Tür |
| 82 | 20A Elektrisches Modul linke hintere Tür |
| 83 | 10A CD-Wechsler, Unterhaltung für Rücksitze (RSE) |
| 84 | 10A Rückfahrlichter, Anhängerkupplung |
| 85 | Kühlsystem 10A |
| 86 | 20A Beheizte Sitze |
| Relais | |
| K1 | Beheizte Windschutzscheibe |
| K4 | Kraftstoffpumpe |
| K5 | Tagfahrlicht |

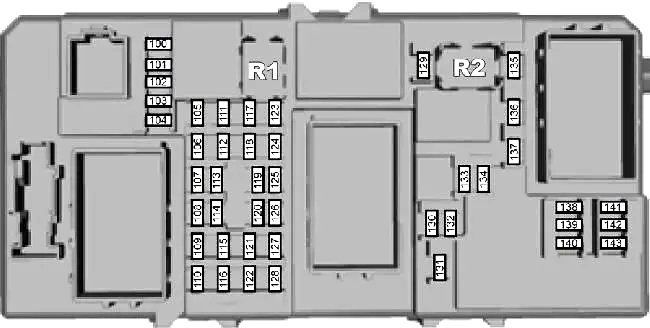

Sicherungsplan in der Kabine (2007-2010) – Ford C-MAX
| Nummer | Stromstärke [A] | Beschreibung |
| 100 | 10 | Zündstromversorgung elektronischer Module |
| 101 | 20 | Elektrisches Schiebedachmodul;
Elektrischer Fahrersitz, |
| 102 | 10 | Heizungssteuerung;
Lenksäule; Partikelfilterung; Fernbedienungsempfänger. |
| 103 | 10 | Batteriestromversorgung der Beleuchtungssteuerung |
| 104 | 10 | Batteriesparmodus;
Innenbeleuchtung. |
| 105 | 25 | Beheizte Windschutzscheibe |
| 106 | 20 | Schlüsselloses System |
| 107 | 10 | Batteriestromversorgung des Armaturenbretts;
On-Board-Diagnose. |
| 108 | 7,5 | Zubehör für das Armaturenbrett
(Audio- und Navigationseinheit). |
| 109 | 20 | Zigarettenanzünder,
zusätzliche Steckdose hinten |
| 110 | 10 | Zündstromversorgung der Tagfahrlicht
für den Lichtschalter. |
| 111 | 15 | Kraftstoffpumpe (nur Benzinmotor) |
| 112 | 15 | Batteriestromversorgung der Audiomodule |
| 113 | 10 | Tagfahrlicht (Standlicht) |
| 114 | 10 | Zündstromversorgung des Armaturenbretts;
Motorwegfahrsperre. |
| 115 | 7,5 | Zündstromversorgung der Beleuchtungssteuerung |
| 116 | 20 | Nebelscheinwerfer |
| 117 | 7,5 | Kennzeichenbeleuchtung |
| 118 | 20 | Türmodul, hinten links |
| 119 | 15 | Zusätzliche Steckdose im Kofferraum |
| 25 | Zusätzliche Steckdose im Kofferraum
(Fahrzeuge mit Anhängermodul). |
|
| 120 | 20 | Türmodul, hinten rechts |
| 121 | 20 | Beheizte Vordersitze |
| 122 | 10 | Airbagmodul |
| 123 | 7,5 | Beheizte Außenspiegel |
| 124 | 7,5 | Parklichter, Seitenlichter, Rücklichter
(auf der linken Seite). |
| 125 | 7,5 | Parklichter, Seitenlichter, Rücklichter
(rechte Seite). |
| 124 | 20 | Schlüsselloses System |
| 127 | 25 | Elektrische Fensterheber |
| 128 | – | Nicht verwendet |
| 129 | 20 | Scheibenwischer |
| 130 | – | Nicht verwendet |
| 131 | 15 | Heckscheibenwischer |
| 132 | 15 | Bremslichter |
| 133 | 25 | Zentralverriegelungsrelais, Beifahrertürmodul |
| 134 | 20 | Zentralverriegelung, Fahrertürmodul |
| 135 | 20 | Tagfahrlicht |
| 136 | 15 | Scheibenwaschpumpe, beheizte Düsen |
| 137 | 10 | Akustisches Reservesignal |
| 138 | 10 | Motorsteuergerät;
Gaspedal; Automatikgetriebe. |
| 139 | 10 | Nebelscheinwerfer rechte Seite |
| 140 | 10 | Nebelscheinwerfer linke Seite |
| 141 | 10 | Rückfahrlichtlampe, elektrische Spiegel |
| 142 | 15 | Nebelscheinwerfer rechte Seite |
| 143 | 15 | Nebelscheinwerfer linke Seite |
| Relais | |
| R1 | Kraftstoffpumpe |
| R2 | Nicht verwendet |
Ford C-MAX (2010-2015) – Sicherungskastenplan
Baujahr: 2010, 2011, 2012, 2013, 2014, 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford C-MAX (2010-2015) ist die Sicherung 61 im Sicherungskasten in der Kabine.

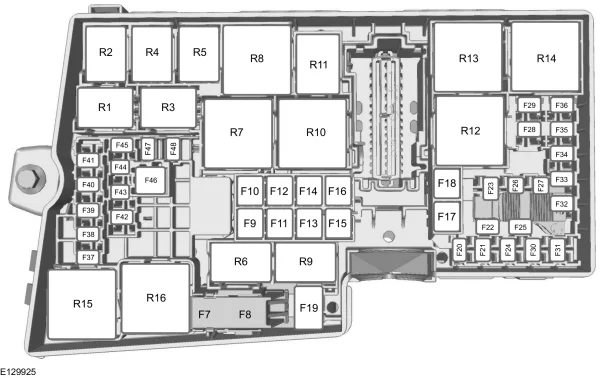

Sicherungskasten im Motorraum
Ford C-MAX – Sicherungen – Position
| Nr. | Stromstärke [A] | Beschreibung |
| 7 | 40 | Pumpe des Antiblockiersystems |
| 8 | 30 | Ventil des Antiblockiersystems |
| 9 | Scheinwerferwaschanlage | |
| 10 | Heizungsgebläse | |
| 11 | Spannungsqualitätsmodul | |
| 12 | Motorsteuerungsrelais | |
| 13 | Anlasserrelais | |
| 14 | Beheizte Windschutzscheibe (rechte Seite) | |
| 15 | Ladeluftkühlerlüfter – 1,0 l EcoBoost | |
| 16 | Beheizte Windschutzscheibe (linke Seite) | |
| 17 | Kraftstoffheizung | |
| 18 | Scheibenwischer | |
| 19 | 5 | Antiblockiersystem; Elektronisches Stabilitätsprogramm-Modul. |
| 20 | 15 | Hupe |
| 21 | 5 | Bremslichtschalter |
| 22 | 15 | Batterieüberwachungssystem |
| 23 | 5 | Relaiswicklungen; Lichtschaltermodul. |
| 24 | 20 | Bei Stromversorgung hinten |
| 25 | 10 | Elektrische Außenspiegel |
| 26 | 15 | Getriebesteuergerät |
| 27 | 15 | Klimaanlagenkupplung |
| 28 | – | Nicht verwendet |
| 29 | 25 | Beheizte Heckscheibe |
| 30 | 5 | Getriebesteuergerät |
| 31 | – | Nicht verwendet |
| 32 | 10 | Abgasrückführungsventil; Drallklappen; Beheizte Lambdasonde im Abgas (Motorsteuerung); Elektronisches Relais des Lüftersteuergeräts (Spule); Betrieb am Wasserpumpenmodul – 1,0 l EcoBoost. |
| 33 | 10 | Zündspulen |
| 34 | 10 | Einspritzdüsen |
| 35 | 5 | Ladeluftkühler-Relaisspule |
| 15 | Filterheizung (Dieselmotor) | |
| 36 | 10 | Getriebesteuergerät |
| 37 | – | Nicht verwendet |
| 38 | 15 | Motorsteuergerät; Getriebesteuergerät. |
| 39 | 5 | Scheinwerfersteuergerät |
| 40 | 5 | Elektrische Servolenkung |
| 41 | 20 | Karosseriesteuergerät |
| 42 | 15 | Heckscheibenwischer |
| 43 | 15 | Scheinwerfereinstellung |
| 44 | – | Nicht verwendet |
| 45 | 10 | Beheizte Scheibenwaschdüsen |
| 46 | 25 | Elektrische Fensterheber (vorne) |
| 47 | 7,5 | Beheizte Außenspiegel |
| 48 | 15 | Verdampfer |

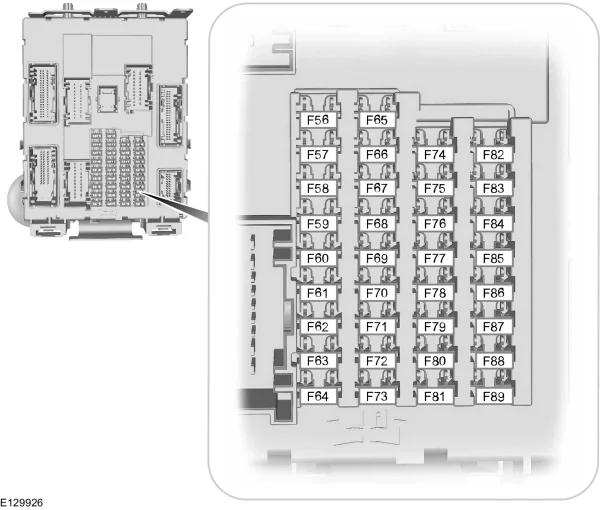

Sicherungskasten in der Kabine
| Nr. | Stromstärke [A] | Beschreibung |
| 56 | 20 | Kraftstoffpumpenversorgung |
| 57 | – | Nicht verwendet |
| 58 | – | Nicht verwendet |
| 59 | 5 | Versorgung des passiven Antiradars. |
| 60 | 10 | Innenbeleuchtung; Fahrertürschalter-Set; Handschuhfach. |
| 61 | 20 | Zigarettenanzünder |
| 62 | 5 | Regensensormodul; Spiegel mit automatischer Abblendfunktion. |
| 63 | – | Nicht verwendet |
| 64 | – | Nicht verwendet |
| 65 | 10 | Öffnung der Heckklappe |
| 66 | 20 | Verriegelung der Fahrertür; Doppelverriegelung. |
| 67 | 7,5 | Infotainment-Display |
| 68 | 15 | Lenksäulenverriegelung |
| 69 | 5 | Blinkerset |
| 70 | 20 | Zentralverriegelung |
| 71 | 10 | Klimaanlage |
| 72 | 7,5 | Lenkradsteuermodul |
| 73 | 7,5 | Alarm, Borddiagnosesystem II |
| 74 | 15 | Scheinwerfer |
| 75 | 15 | Nebelscheinwerfer vorne |
| 76 | 10 | Rückfahrlichtlampe |
| 77 | 20 | Wischwasserpumpe |
| 78 | 5 | Zündschalter oder Startknopf. |
| 79 | 15 | Sprachassistenzmodul; Radio; Navigationssystem; DVD-Player; CD-Wechsler; Türverriegelungstaste. |
| 80 | – | Nicht verwendet |
| 81 | 5 | Bewegungssensor innen; Radioempfänger; Sonnenblenden. |
| 82 | 20 | Gewicht der Wischwasserpumpe |
| 83 | 20 | Basis der Zentralverriegelung |
| 84 | 20 | Verriegelung der Fahrertür und Doppelverriegelungsbasis |
| 85 | 7,5 | Radio; Navigationssystem; Airbag-Schalter für Beifahrer; Schalter für beheizte Vordersitze; Standheizung; Manuelles Klimaanlagen-Heizmodul. |
| 86 | 10 | Wartungssystem |
| 87 | – | Nicht verwendet |
| 88 | – | Nicht verwendet |
| 89 | – | Nicht verwendet |
Sicherungskasten im Kofferraum
| Nummer | Stromstärke [A] | Beschreibung |
| 1 | – | Nicht verwendet |
| 2 | 10 | Schlüsselloses Fahrzeugmodul |
| 3 | 5 | Türgriffe des schlüssellosen Fahrzeugs |
| 4 | 25 | Türmodul (vorne links) (elektrische Fensterheber, Zentralverriegelung, Außenspiegel mit elektrischem Klappmechanismus, beheizter Außenspiegel) |
| 5 | 25 | Türmodul (vorne rechts) (elektrische Fensterheber, Zentralverriegelung, Außenspiegel mit elektrischem Klappmechanismus, beheizter Außenspiegel) |
| 6 | 25 | Türmodul (hinten links) (elektrische Fensterheber) |
| 7 | 25 | Türmodul (hinten rechts) (elektrische Fensterheber) |
| 8 | 10 | Alarmhorn |
| 9 | 25 | Fahrersitz mit elektrischer Betätigung |
| 10 | – | Nicht verwendet |
| 11 | – | Nicht verwendet |
| 12 | 10 | Klimaanlagenmodul |
| 13 | 5 | Anzeigetafelmodul |
| 14 | 7,5 | Infotainment-Display; GPS-Modul (mit Start-Stopp-Modul). |
| 15 | 15 | Audioeinheit; Bedienfeldmodul des Audiosystems. |
| 16 | – | Nicht verwendet |
| 17 | – | Nicht verwendet |
| 18 | – | Nicht verwendet |
| 19 | – | Nicht verwendet |
| 20 | – | Nicht verwendet |
| 21 | – | Nicht verwendet |
| 22 | – | Nicht verwendet |
| 23 | – | Nicht verwendet |
| 24 | 30 | Leistungsinverter |
| 25 | 25 | Elektrische Türen |
| 26 | 40 | Zubehör, Anhängermodul |
| 27 | – | Nicht verwendet |
| 28 | – | Nicht verwendet |
| 29 | 5 | Toter-Winkel-Monitor; Spurhalteassistent; Aktiver Stadtstopp; Rückfahrkamera (ohne Start-Stopp-Modul). |
| 5 | Erweitertes Einschaltsignal (mit Start-Stopp-Modul) | |
| 30 | 5 | Parkassistenzmodul |
| 31 | – | Nicht verwendet |
| 32 | 5 | Leistungsinverter |
| 33 | – | Nicht verwendet |
| 34 | 15 | Beheizter Fahrersitz |
| 35 | 15 | Beheizter Beifahrersitz vorne |
| 36 | – | Nicht verwendet |
| 37 | 20 | Sonnenschutzsystem |
| 38 | – | Nicht verwendet |
| 39 | – | Nicht verwendet |
| 40 | – | Nicht verwendet |
| 41 | – | Nicht verwendet |
| 42 | – | Nicht verwendet |
| 43 | – | Nicht verwendet |
| 44 | – | Nicht verwendet |
| 45 | – | Nicht verwendet |
| 46 | 5 | Toter-Winkel-Monitor; Spurhalteassistent; Rückfahrkamera (mit Start-Stopp-Modul) |
Ford C-MAX (2015) – Sicherungskastenbelegung (bis 22-06-2015)
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford C-MAX (2015) ist die Sicherung F61 im Sicherungskasten im Innenraum.
Sicherungskasten im Motorraum
| Nr. | Amp [A] | Beschreibung |
| F7 | 40 ** | Antiblockiersystem; Elektronisches Stabilitätsprogramm. |
| F8 | 30 ** | Elektronisches Stabilitätsprogramm |
| F9 | 20 ** | Scheinwerferreinigungsanlage |
| F10 | 40 ** | Lüftermotor |
| F11 | 30 ** | Auto-Start-Stop-Modul |
| F12 | 30 ** | Getriebesteuerungsmodul |
| F13 | 30 ** | Anlasserrelais |
| F14 | 40 ** | Beheiztes Frontscheibenelement auf der rechten Seite |
| F15 | 25 * | Ladeluftkühlerlüfter (1,0 l) |
| 40 ** | Kühlerlüfterrelais 1 | |
| F 16 | 40 ** | Beheiztes Frontscheibenelement auf der linken Seite |
| F17 | 20 ** | Zusatzheizung |
| F18 | 20 ** | Scheibenwischer |
| F19 | 5 * | Antiblockiersystem; Elektronisches Stabilitätsprogramm. |
| F20 | 15 * | Hupe |
| F21 | 5 * | Bremslichter |
| F22 | 15 * | Batterieüberwachungssystem |
| F23 | 5 * | Relaisspulen; Beleuchtungssteuerung. |
| F24 | 20 ** | Steckdose im Kofferraum |
| F25 | – | Nicht verwendet |
| F26 | 25 * | Getriebesteuerungsmodul (TMC 6F35) |
| 15 * | Getriebesteuerungsmodul (TMC MPS6) |
| F27 | 15 * | Klimaanlagenschalter |
| F28 | 7,5 * | Rückfahrkamera. Kollisionswarnsystem |
| F29 | – | Nicht verwendet |
| F30 | 5 * | Getriebesteuerungsmodul |
| F31 | – | Nicht verwendet |
| F32 | 10 * | Getriebesteuerungsmodul; Kühlerlüftermodulrelais. |
| F33 | 15 * | Getriebesteuerungsmodul; Zündspulen. |
| F34 | 10 * | Getriebesteuerungsmodul |
| F35 | 10 * | Wassersensor im Kraftstoff; Getriebesteuerungsmodul; Zündspulen. |
| F36 | – | Nicht verwendet |
| F37 | – | Nicht verwendet |
| F38 | 15 * | Getriebesteuerungsmodul |
| F39 | 5 * | Scheinwerfereinstellung |
| F40 | 5 * | Elektronische Servolenkung |
| F41 | 20 ** | Karosseriesteuerungsmodul |
| F42 | – | Nicht verwendet |
| F43 | 15 * | Scheinwerfereinstellung; Adaptives Frontlicht. |
| F44 | 5 * | Adaptiver Tempomat |
| F45 | 10 * | Beheizte Waschdüse |
| F46 | 25 * | Kühlerlüfter |
| F47 | – | Nicht verwendet |
| F48 | 15 * | Partikelfilter-Entfeuchter |
| * Mini-Sicherungen** Patronensicherungen | ||
| Relais | Beschreibung |
| R1 | Ladeluftkühlerlüfter |
| R2 | Hupe |
| R3 | Partikelfilter-Entfeuchter |
| R4 | Relais Ein/Aus Scheibenwischer |
| R5 | Scheinwerferreinigungsanlage |
| R6 | Relais hohe/niedrige Stufe Frontscheibenwischer |
| R7 | Beheizte Frontscheibe |
| R8 | Kühlerlüfterrelais |
| R9 | Nicht verwendet |
| R10 | Kühlerlüfterrelais |
| R11 | Klimaanlagenkupplung |
| R12 | Kühlerlüfterrelais |
| R13 | Lüftermotor |
| R14 | Motorsteuerungsmodul |
| R15 | Anlasserrelais |
| R16 | Zündung |
Sicherungskasten im Innenraum
| Nr. | Amp [A] | Beschreibung |
| F56 | 20 | Kraftstoffpumpe |
| F57 | – | Nicht verwendet |
| F58 | – | Nicht verwendet |
| F59 | 5 | Passiver Diebstahlschutz-Transceiver |
| F60 | 10 | Innenbeleuchtung; Fahrertürschalter-Set; Handschuhfachlampe; Ambientebeleuchtung. |
| F61 | 20 | Zigarettenanzünder vorne; Hilfsstromanschlüsse hinten. |
| F62 | 5 | Automatische Scheibenwischer; Feuchtigkeitssensor; Innenspiegel mit automatischer Abblendfunktion. |
| F63 | 10 | Adaptiver Tempomat |
| F64 | – | Nicht verwendet |
| F65 | 10 | Heckklappenöffnung |
| F66 | 20 | Fahrertürverriegelung; Tankklappenverriegelung; Doppelte Zentralverriegelung. |
| F67 | 7,5 | SYNC-Modul; Globales Positionierungssystem-Modul; Infotainment-Display. |
| F68 | 15 | Elektrische Lenksäulenverriegelung |
| F69 | 5 | Blinkerset |
| F70 | 20 | Zentralverriegelung |
| F71 | 7,5 | Klimaanlage |
| F72 | 7,5 | Steuermodul |
| F73 | 7,5 | Datenverbindung; Batterieanzeige. |
| F74 | 15 | Scheinwerfer |
| F75 | 15 | Nebelscheinwerfer vorne |
| F76 | 10 | Rückfahrlichter |
| F77 | 20 | Scheibenwaschpumpe vorne und hinten |
| F78 | 5 | Zündung; Zündschalter drücken; Schlüsselloses Fahrzeugmodul. |
| F79 | 15 | Audioeinheit; Warnblinkschalter; Elektronisches Armaturenbrett. |
| F80 | 20 | Öffnbares Dach |
| F81 | 5 | Interner Bewegungssensor; Radioempfänger. |
| F82 | 20 | Scheibenwaschpumpe vorne und hinten |
| F83 | 20 | Zentralverriegelung |
| F84 | 20 | Fahrertürentriegelung; Tankklappenentriegelung; Doppelte Zentralverriegelung. |
| F85 | 7,5 | Klimaanlage; Scheibenwischerrelais; Zusatzheizung; Radio; Adaptiver Tempomat. |
| F86 | 10 | Einschränkungssteuermodul; Insassenklassifizierungssystem. |
| F87 | 15 | Beheiztes Lenkrad |
| F88 | 20 | Spannungsqualitätsmodul |
| F89 | – | Nicht verwendet |

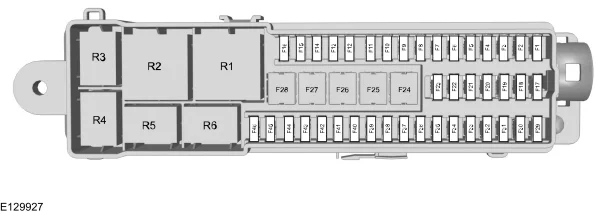

Sicherungskasten im Kofferraum
| Nr | Amp [A] | Beschreibung |
| F1 | 5 * | |
| F2 | – | Nicht verwendet |
| F3 | 5 * | Türgriffe des schlüssellosen Fahrzeugs |
| F4 | 25 * | Steuerung der vorderen linken Tür |
| F5 | 25 * | Steuerung der vorderen rechten Tür |
| F6 | 25 * | Steuerung der hinteren linken Tür |
| F7 | 25 * | Steuerung der hinteren rechten Tür |
| F8 | 10 * | Diebstahlwarnanlage |
| F9 | 25 * | Fahrersitz |
| F10 | 25 * | Elektrische Fensterheber |
| F11 | 5 | Relaisspulenversorgung |
| F12 | – | Nicht verwendet |
| F13 | – | Nicht verwendet |
| F14 | – | Nicht verwendet |
| F15 | – | Nicht verwendet |
| F 16 | – | Nicht verwendet |
| F18 | – | Nicht verwendet |
| F19 | – | Nicht verwendet |
| F20 | – | Nicht verwendet |
| F21 | – | Nicht verwendet |
| F22 | – | Nicht verwendet |
| F23 | – | Nicht verwendet |
| F24 | 30 ** | DC/AC-Leistungswandler |
| F25 | 25 * | Elektrische Heckklappe |
| F26 | 40 ** | Anhängerzugmodul |
| F27 | 30 ** | Heckscheibenentfeuchter |
| F28 | – | Nicht verwendet |
| F29 | 5 * | Toter-Winkel-Monitor; Spurhalteassistent; Aktive Stadt; Rückfahrkamera. |
| F30 | 5 * | Parkassistenzmodul |
| F31 | – | Nicht verwendet |
| F32 | 5 * | DC/AC-Leistungswandler |
| F33 | 15 * | Heckscheibenwischerrelais |
| F34 | 15 * | Beheizter Fahrersitz |
| F35 | 15 * | Beheizter Beifahrersitz |
| F36 | – | Nicht verwendet |
| F37 | 15 | Sonnenblende |
| F38 | – | Nicht verwendet |
| F39 | – | Nicht verwendet |
| F40 | – | Nicht verwendet |
| F41 | – | Nicht verwendet |
| F42 | – | Nicht verwendet |
| F43 | – | Nicht verwendet |
| F44 | 10 | Elektrische Außenspiegel |
| F45 | 7,5 | Beheizte Außenspiegel |
| F46 | – | Nicht verwendet |
| * Mini-Sicherungen** Patronensicherungen | ||
| Relais | Beschreibung |
| R1 | Starten |
| R2 | Beheizte Heckscheibe |
| R3 | Heckscheibenwischer |
| R4 | Nicht verwendet |
| R5 | Akustisches Diebstahlsignal |
| R6 | verzögerte Zubehörversorgung |
Ford C-MAX (2015-2019) – Sicherungskastenbelegung (ab 23-06-2015)
Baujahr: 2015, 2016, 2017, 2018, 2019.
Die Sicherung des Zigarettenanzünders (Steckdose) im Ford C-MAX ist die Sicherung F61 im Sicherungskasten im Innenraum und F24 im Sicherungskasten im Motorraum.
Sicherungskasten im Motorraum
| Nr. | Ampere [A] | Beschreibung |
| F7 | 40 ** | Antiblockiersystem; Elektronisches Stabilitätsprogramm. |
| F8 | 30 ** | Elektronisches Stabilitätsprogramm |
| F9 | 20 ** | Scheinwerferreinigungsanlage |
| F10 | 40 ** | Lüftermotor |
| F11 | 30 ** | Auto-Start-Stop-Modul |
| F12 | 30 ** | Getriebesteuerungsmodul |
| F13 | 30 ** | Anlasserrelais |
| F14 | 40 ** | Beheiztes Frontscheibenelement auf der rechten Seite. |
| F15 | 25 * | Ladeluftkühlerlüfter (1,0 l) |
| 40 ** | Kühlerlüfterrelais 1 | |
| F 16 | 40 ** | Beheiztes Frontscheibenelement auf der linken Seite. |
| F17 | 20 ** | Zusatzheizung |
| F18 | 20 ** | Scheibenwischer |
| F19 | 5 * | Antiblockiersystem; Elektronisches Stabilitätsprogramm. |
| F20 | 15 * | Hupe |
| F21 | 5 * | Bremslichter |
| F22 | 15 * | Batterieüberwachungssystem |
| F23 | 5 * | Relaisspulen; Beleuchtungssteuerung. |
| F24 | 20 ** | Steckdose im Kofferraum |
| F25 | – | Nicht verwendet |
| F26 | 25 * | Getriebesteuerungsmodul (TMC 6F35). |
| 15 * | Getriebesteuerungsmodul (TMC MPS6). |
| F27 | 15 * | Klimaanlagenkupplung |
| F28 | 7,5 * | Rückfahrkamera. Kollisionswarnsystem |
| F29 | – | Nicht verwendet |
| F30 | 5 * | Getriebesteuerungsmodul |
| F31 | – | Nicht verwendet |
| F32 | 10 * | Getriebesteuerungsmodul; Relais des Kühlerlüftermoduls |
| F33 | 15 * | Getriebesteuerungsmodul; Zündspulen. |
| F34 | 10 * | Getriebesteuerungsmodul |
| F35 | 10 * | Wassersensor im Kraftstoff; Getriebesteuerungsmodul; Zündspulen. |
| F36 | – | Nicht verwendet |
| F37 | – | Nicht verwendet |
| F38 | 15 * | Getriebesteuerungsmodul |
| F39 | 5 * | Scheinwerfereinstellung |
| F40 | 5 * | Elektronische Servolenkung |
| F41 | 20 ** | Karosseriesteuerungsmodul |
| F42 | – | Nicht verwendet |
| F43 | 15 * | Scheinwerfereinstellung; Adaptives Frontlicht. |
| F44 | 5 * | Adaptiver Tempomat |
| F45 | 10 * | Beheizte Waschdüse |
| F46 | 25 * | Kühlerlüfter |
| F47 | – | Nicht verwendet |
| F48 | 15 * | Heckscheibenentfeuchtungssystem |
| * Mini-Sicherungen** Patronensicherungen | ||
| Relais | Beschreibung |
| R1 | Ladeluftkühlerlüfter |
| R2 | Hupe |
| R3 | Partikelfilter-Enteisungsgerät |
| R4 | Kühlerlüfterrelais. |
| R5 | Ein-/Aus-Relais der vorderen Scheibenwischer. |
| R6 | Relais für hohe/niedrige Geschwindigkeit des vorderen Scheibenwischers. |
| R7 | Beheizte Windschutzscheibe |
| R8 | Kühlerlüfterrelais |
| R9 | Scheinwerfer-Waschdüse |
| R10 | Anlasserrelais |
| R11 | Klimaanlagenkupplung |
| R12 | Kühlerlüfterrelais |
| R13 | Lüftermotor |
| R14 | Motorsteuergerät |
| R15 | Anlasserrelais |
| R16 | Zündung |
Sicherungskasten in der Kabine
| Nummer | Ampere [A] | Beschreibung |
| F56 | 20 | Kraftstoffpumpe |
| F57 | – | Nicht verwendet |
| F58 | – | Nicht verwendet |
| F59 | 5 | Passiver Alarm-Transceiver |
| F60 | 10 | Innenbeleuchtung; Fahrertürschalter-Set; Handschuhfachlampe; Ambientebeleuchtung. |
| F61 | 20 | Zigarettenanzünder vorne; Hilfsstromanschlüsse hinten. |
| F62 | 5 | Automatischer Scheibenwischer; Feuchtigkeitssensor; Selbstabblendender Spiegel. |
| F63 | 10 | Adaptiver Tempomat |
| F64 | – | Nicht verwendet |
| F65 | 10 | Heckklappenöffnung |
| F66 | 20 | Fahrertürverriegelung; Tankklappenverriegelung; Doppelte Zentralverriegelung. |
| F67 | 7,5 | SYNC-Modul; Globales Positionierungsmodul; Infotainment-Display. |
| F68 | 15 | Elektrische Lenksäulenverriegelung |
| F69 | 5 | Blinkerset |
| F70 | 20 | Zentralverriegelung |
| F71 | 7,5 | Klimaanlage |
| F72 | 7,5 | Steuermodul |
| F73 | 7,5 | Schnittstellendaten; Batteriesignalgeber. |
| F74 | 15 | Scheinwerfer |
| F75 | 15 | Nebelscheinwerfer vorne |
| F76 | 10 | Rückfahrlichter |
| F77 | 20 | Waschpumpe für Front- und Heckscheibe |
| F78 | 5 | Zündung; Zündschalter; Schlüsselloses Fahrzeugmodul. |
| F79 | 15 | Audioeinheit; Warnblinkschalter; Elektronisches Verkleidungsfeld. |
| F80 | 20 | Öffnbares Dach |
| F81 | 5 | Bewegungssensor innen; Funkfrequenzempfänger. |
| F82 | 20 | Waschpumpe für Front- und Heckscheibe |
| F83 | 20 | Zentralverriegelung |
| F84 | 20 | Deaktivierung der Fahrertür; Deaktivierung des Tankverschlusses; Doppelte Zentralverriegelung. |
| F85 | 7,5 | Klimaanlage; Heckwischerrelais; Zusatzheizung; Radioempfänger; Adaptiver Tempomat. |
| F86 | 10 | Grenzsteuermodul; Insassenklassifizierungssystem. |
| F87 | 15 | Beheiztes Lenkrad |
| F88 | 20 | Spannungsqualitätsmodul |
| F89 | – | Nicht verwendet |
Sicherungskasten im Kofferraum
| Nr. | Ampere [A] | Beschreibung |
| F1 | 5 * | Schlüsselloses Ladegerät |
| F2 | – | Nicht verwendet |
| F3 | 5 * | Türgriffe des schlüssellosen Fahrzeugs |
| F4 | 25 * | Steuerung der vorderen linken Tür |
| F5 | 25 * | Steuerung der vorderen rechten Tür |
| F6 | 25 * | Steuerung der hinteren linken Tür |
| F7 | 25 * | Steuerung der hinteren rechten Tür |
| F8 | 10 * | Diebstahlwarnanlage |
| F9 | 25 * | Fahrersitz |
| F10 | 25 * | Elektrische Fensterheber |
| F11 | 5 | Relaisspulenversorgung |
| F12 | – | Nicht verwendet |
| F13 | – | Nicht verwendet |
| F14 | – | Nicht verwendet |
| F15 | – | Nicht verwendet |
| F 16 | – | Nicht verwendet |
| F18 | – | Nicht verwendet |
| F19 | – | Nicht verwendet |
| F20 | – | Nicht verwendet |
| F21 | – | Nicht verwendet |
| F22 | – | Nicht verwendet |
| F23 | – | Nicht verwendet |
| F24 | 30 ** | DC/AC-Stromrichter |
| F25 | 25 * | Elektrische Heckklappe |
| F26 | 40 ** | Anhängerzugmodul |
| F27 | 30 ** | Heckscheibenheizung |
| F28 | – | Nicht verwendet |
| F29 | 5 * | Toter-Winkel-Monitor; Spurhalteassistent; Aktive Stadt; Rückfahrkamera. |
| F30 | 5 * | Parkassistenzmodul |
| F31 | – | Nicht verwendet |
| F32 | 5 * | DC/AC-Stromrichter |
| F33 | 15 * | Heckwischerrelais |
| F34 | 15 * | Beheizter Fahrersitz |
| F35 | 15 * | Beheizter Beifahrersitz |
| F36 | – | Nicht verwendet |
| F37 | 15 | Sonnenblende |
| F38 | – | Nicht verwendet |
| F39 | – | Nicht verwendet |
| F40 | – | Nicht verwendet |
| F41 | – | Nicht verwendet |
| F42 | – | Nicht verwendet |
| F43 | – | Nicht verwendet |
| F44 | 10 | Elektrisch verstellbare Außenspiegel |
| F45 | 7,5 | Beheizte Außenspiegel |
| F46 | – | Nicht verwendet |
| * Mini-Sicherungen** Patronensicherungen | ||
| Relais | Beschreibung |
| R1 | Starten |
| R2 | Beheizte Heckscheibe |
| R3 | Heckscheibenwischer |
| R4 | Nicht verwendet |
| R5 | Akustisches Diebstahlsignal |
| R6 | verzögerte Zubehörversorgung |
Über den Ford C-MAX (2003-2019)
Der Ford C-MAX, produziert von 2003 bis 2019, ist ein kompaktes Mehrzweckfahrzeug (MPV), das einen geräumigen Innenraum und Flexibilität für Familienbedürfnisse bietet. Dieses Modell ist bekannt für seine Zuverlässigkeit und seinen Fahrkomfort. Der Ford C-MAX war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch boten. Im Laufe der Jahre wurde er mehrfach modernisiert, wodurch seine technologische Ausstattung und Sicherheitsmerkmale verbessert wurden, was ihn bei Fahrern beliebt machte, die ein praktisches und komfortables Fahrzeug suchten.
Sicherungskastenplan Ford C-MAX
Diese Seite zeigt den Sicherungskastenplan für den Ford C-MAX, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. In einem typischen Ford C-MAX befindet sich der Sicherungskasten im Fahrgastraum, normalerweise unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, Zugang zu genauen Informationen über seine Konfiguration zu haben.
