Mercedes-Benz SLK R172 (2010-2018) – Sicherungskasten
Mercedes-Benz SLK R172 (2010-2018) – Sicherungskastenbelegung
Baujahr: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Die Sicherung für den Zigarettenanzünder (Steckdose) im Mercedes SLK R172 (2010-2018) ist die Sicherung 9 im Sicherungskasten im Motorraum.

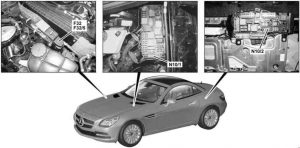

Sicherungskasten – Position
F32 / F32 / 5 – Sicherungskasten vorne
N10 / 1 – SAM-Steuergerät vorne mit Sicherungs- und Relaismodul
N10 / 2 – SAM-Steuergerät hinten mit Sicherungs- und Relaismodul

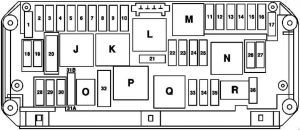

Sicherungskasten im Motorraum
| Nr. | Beschreibung | [A] |
| 1 | Elektronische Stabilitätsprogramm-Steuereinheit | 25 |
| 2 | Vario-Dach-Steuerung | 30 |
| 3 | Vario-Dach-Steuerung | 30 |
| 4 | Scheinwerfersteuerung (bis Modelljahr 2017) Gilt für Dieselmotor: Kraftstofffilter-Kondensationssensor mit Heizelement (bis Modelljahr 2017) |
20 |
| 5 | SAM-Steuergerät hinten mit Sicherungs- und Relaismodul Elektrohydraulische Servolenkung über Motorraum / elektrische FFS-Verbindung (ab Modelljahr 2017) Außenlichtschalter (ab Modelljahr 2017) |
7.5 |
| 6 | Gilt für Dieselmotor: CDI-Steuergerät Gilt für Benzinmotor: ME-SFI-Steuergerät |
10 |
| 7 | Starten über Relais 50 des Startstromkreises | 20 |
| 8 | Steuergerät für das Zusatzrückhaltesystem | 7.5 |
| 9 | Interner Fahrzeugstecker, vorne Zigarettenanzünder mit Aschenbecherbeleuchtung |
15 |
| 10 | Motor Scheibenwischer Scheibenwischerheizung (bis Modelljahr 2017) |
30 |
| 11 | Display Audio / COMAND Bedienfeld Audio / COMAND |
7.5 |
| 12 | ACC-Steuer- und Regeleinheit Dachhimmel-Steuergerät Lenkradlampenmodul-Steuergerät (Stand bis Modelljahr 2017) |
7.5 |
| 13 | Lenkradrohrmodul-Steuergerät Multifunktionskamera |
7.5 |
| 14 | Elektronische Stabilitätsprogramm-Steuereinheit | 7.5 |
| 15 | Steuergerät für das Zusatzrückhaltesystem | 7.5 |
| 16 | Elektrischer Anschluss des Kühlerlüfters (ab Modelljahr 2017) Gültig mit Getriebe 725: INTERFACCIA DIRECT SELECT (ab Modelljahr 2017) Elektrischer Anschluss des Navigationsmoduls (bis Modelljahr 2017) |
5 |
| Gültig für Getriebe 722: Elektronische Steuereinheit des Getriebeschalthebelmoduls Gültig mit Getriebe 725: INTERFACCIA DIRECT SELECT |
7.5 | |
| 17 | Linke Scheinwerfergruppe und rechte Scheinwerfergruppe | 30 |
| Gültig bis 31.05.2012: Steuergerät für das Bedienfeld | 7.5 | |
| 18 | Steuergerät des oberen Bedienfelds Steuergerät des Dachhimmel-Bedienfelds Reserve-Relais (bis Modelljahr 2017) |
7.5 |
| 19 | Gültig mit Getriebe 725: Elektronische Steuereinheit des Zündschlosses Gilt für Schaltgetriebe: Elektronische Steuereinheit des Zündschlosses Elektronische Steuereinheit der Lenkradverriegelung |
20 |
| 20 | Elektronische Stabilitätsprogramm-Steuereinheit | 40 |
| 21 | Lampe im Handschuhfach | 7.5 |
| 22 | Lüftermotor für Verbrennungsmotor und Klimaanlage mit integrierter Steuerung (ab Modelljahr 2017) Gilt für Motoren 152, 271, 274, 276, 651: Elektrischer Anschluss der Innenverkabelung und Motorverkabelung Gilt für Motor 276, 651: Motorraum / elektrische Innenverbindung des Fahrzeugs Gilt für Motor 152, 271, 276, 651: Stromkreis 87 Verbindungspunkt M2e Gültig für Motor 274: Verbindungspunkt, Stromkreis 87/2 Gilt für Dieselmotor: CDI-Steuergerät Motorraum / FFS [RBA] elektrischer Anschluss (bis Modelljahr 2017) |
15 |
| 23 | Gültig für Motoren 152, 271, 274, 276: Elektrischer Anschluss für Innenverkabelung und Motorverkabelung Gültig für Dieselmotor: Mengenregelventil Stromkreis 87 Verbindungsglied M1e (ab Modelljahr 2017) Gilt für Motor 276: Motorraum / elektrische Innenverbindung des Fahrzeugs (bis Modelljahr 2017) |
20 |
| 24 | Gültig für Motoren 152, 271, 274, 276: Elektrischer Anschluss der Innenverkabelung und Motorverkabelung Gültig für Motor 274: Relais der Kühlmittelumwälzpumpe Gilt für Dieselmotor: Motorraum / elektrische Innenverbindung des Fahrzeugs CDI-Steuergerät (bis Modelljahr 2017) Fahrzeuge in China: Kühlergrill-Aktuator (ab Modelljahr 2017) |
15 |
| 25 | Gültig für Motor 276: Stromkreis 87 Verbindungsglied M4e Gültig für Motor 274: Stromkreis 87 Verbindungsglied M1 Gültig für Motor 152: Stromkreis 87 Verbindungsglied Gültig für Dieselmotor: Lambdasonde vor Katalysator Gültig für Motor 651: (ab 01.06.2015) NOx-Sensor-Steuergerät nach Partikelfilter NOx-Sensor-Steuergerät nach SCR-Katalysator |
15 |
| 26 | Linke Scheinwerfergruppe und rechte Scheinwerfergruppe (ab Modelljahr 2017) Radio (bis Modelljahr 2017) COMAND-Controller (bis Modelljahr 2017) |
20 |
| 27 | Steuergerät des elektronischen Zündschlosses Gilt für Dieselmotor: CDI-Steuergerät Gilt für Benzinmotor: ME-SFI-Steuergerät |
7.5 |
| 28 | Kombiinstrument Analoguhr |
7.5 |
| 29 | Stellmotor für die Winkeleinstellung des rechten Scheinwerfers (ab Modelljahr 2017) Rechte Scheinwerfergruppe (bis Modelljahr 2017) |
10 |
| 30 | Stellmotor für die Winkeleinstellung des linken Scheinwerfers (Stand bis Modelljahr 2017) Linke Scheinwerfergruppe (bis Modelljahr 2017) |
10 |
| 31A | Hupe links, Hupe rechts | 15 |
| 31B | Hupe links, Hupe rechts | 15 |
| 32 | Gültig für Motor 274: Elektrische Luftpumpe (ab Modelljahr 2017) Gültig für Motor 651: AdBlue®-Steuergerät |
40 |
| 33 | Gültig für Getriebe 722: W vollintegriertes Getriebesteuergerät | 10 |
| 34 | Steuergerät des Stromversorgungssystems Gilt für Motor 651: AdBlue®-Steuergerät |
7.5 |
| 35 | Steuergerät des elektronischen Stabilitätsprogramms Integrierter Radarsensor des rechten hinteren Stoßfängers und integrierter Radarsensor des linken hinteren Stoßfängers (Stand bis Modelljahr 2017) |
5 |
| 36 | COLLISION PREVENTION ASSIST-Controller (ab Modelljahr 2017) Elektrischer DISTRONIC-Controller DISTRONIC-Sensor (DTR) am linken vorderen Stoßfänger (bis Modelljahr 2017) DISTRONIC-Sensor (DTR) am rechten vorderen Stoßfänger (bis Modelljahr 2017) |
7.5 |
| Relais | ||
| J | Relais Stromkreis 15 | |
| K | Relais Stromkreis 15R | |
| L | Reserve-Relais | |
| M | Relais 50 des Anlassers | |
| N | Motorrelais Stromkreis 87 | |
| O | Hupenrelais | |
| P | Gültig für Motoren 271, 274 oder 651,9 ab 01.06.2015: Adblue® / Sekundärlufteinspritzrelais | |
| Q | Gültig bis 29.02.2016: Reserve-Relais | |
| R | Relais Fahrgestellkreis 87 | |

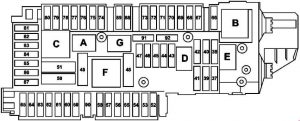

Sicherungskasten im Kofferraum
| Nr. | Beschreibung | [A] |
| 37 | Fahrersitz Elektromagnet Kopfstütze NECK-PRO Beifahrersitz Elektroventil Kopfstütze NECK-PRO |
7.5 |
| 38 | Reserve | – |
| 39 | Linke Türsteuerung | 30 |
| 40 | Steuergerät des adaptiven Fahrwerksystems | 15 |
| 41 | Rechte Türsteuerung | 30 |
| 42 | Steuergerät des Stromversorgungssystems | 25 |
| 43 | Reserve | – |
| 44 | Reserve | – |
| 45 | Reserve | – |
| 46 | Antennenverstärker FM, AM und CL [ZV] Antennenverstärker FM 2, DAB und TV (bis Modelljahr 2017) Warnsirene Innenraumschutzsensor |
7.5 |
| 47 | Reserve | – |
| 48 | Reserve | – |
| 49 | Heckscheibenheizung | 30 |
| 50 | Rechte reversible Winde für Notspannung | 50 |
| 51 | Linke reversible Winde für Notspannung | 50 |
| 52 | Reserve | – |
| 53 | Reserve | – |
| 54 | Reserve | – |
| 55 | Reserve | – |
| 56 | Reserve | – |
| 57 | Reserve | – |
| 58 | Reserve | – |
| 59 | Steuerung der elektrischen Feststellbremse | 5 |
| 60 | Reserve | – |
| 61 | AIRSCARF-Steuergerät | 25 |
| 62 | Fahrersitz-Steuergerät | 30 |
| 63 | AIRSCARF-Steuergerät | 25 |
| 64 | Beifahrersitz-Steuergerät | 30 |
| 65 | Gültig für Getriebe 722, 725 (ECO Start/Stopp) (bis Modelljahr 2017) Elektrische Ölpumpe |
10 |
| 66 | Reserve | – |
| 67 | Steuergerät des Audiosystemverstärkers | 40 |
| 68 | Motorgeräusch-Steuergerät (ab Modelljahr 2017) | 15 |
| 69 | Radio (ab Modelljahr 2017) COMAND Controller (ab Modelljahr 2017) |
20 |
| 70 | Steuergerät Reifendrucküberwachung | 5 |
| 71 | Gültig für Motor 274: Stellmotor Abgasklappe links (ab Modelljahr 2017) | 7.5 |
| 72 | Steckdose im Ablagefach in der Mittelkonsole (bis Modelljahr 2017) | 15 |
| 73 | Gültig für Motoren 274, 276: Relais Ladeluftkühler-Umwälzpumpe (ab Modelljahr 2017) | 10 |
| 74 | KEYLESS-GO Steuergerät | 7.5 |
| 75 | Vario-Dach-Steuerung | 20 |
| 76 | MAGIC SKY CONTROL Steuergerät | 7.5 |
| 77 | Mobiltelefon-Antennenverstärker / -kompensator | 5 |
| 78 | Multimedia-Interface-Steuergerät (bis Modelljahr 2017) | 7.5 |
| 79 | Multimedia-Verbindungseinheit (ab Modelljahr 2017) Radarsensor-Steuergerät (bis Modelljahr 2017) |
5 |
| 80 | Parkassistenzsystem-Steuergerät | 7.5 |
| 81 | Mobiltelefon-Kontaktplatte | 5 |
| 82 | Rückfahrkamera (Stand Modelljahr 2017) | 5 |
| 83 | Steuergerät für dedizierte Kurzstreckenkommunikation (ab Modelljahr 2017) Elektrischer Anschluss VICS und elektronisches Bezahlsystem (bis Modelljahr 2017) |
7.5 |
| 84 | Digital Audio Broadcasting (DAB) Steuergerät (bis Modelljahr 2017) Digitales Satellitenradio (SDAR) Steuergerät (bis Modelljahr 2017) |
5 |
| 85 | Tuner-Modul (ab Modelljahr 2017) Digital-TV-Tuner (bis Modelljahr 2017) |
7.5 |
| 86 | Kameraabdeckungs-Steuergerät (Stand Modelljahr 2017) | 5 |
| 87 | HERMES Steuergerät (ab Modelljahr 2017) eCall Russland (GLONASS) Steuergerät (ab Modelljahr 2017) Notrufsystem-Steuergerät (bis Modelljahr 2017) |
7.5 |
| 88 | Interne Stromversorgung des SAM-Steuergeräts hinten mit Sicherung und Relaismodul | 80 |
| 89 | Steuerung der elektrischen Feststellbremse | 30 |
| 90 | Steuerung der elektrischen Feststellbremse | 30 |
| 91 | Reserve | – |
| 92 | Reserve | – |
| Relais | ||
| A | Klemme 15 Relais | |
| B | Klemme 15R Relais (1) | |
| C | Heckscheibenheizungsrelais | |
| D | Kraftstoffpumpenrelais | |
| E | Reserve | |
| F | Sitzverstellrelais | |
| G | Klemme 15R Relais (2) | |
Sicherungskasten vorne

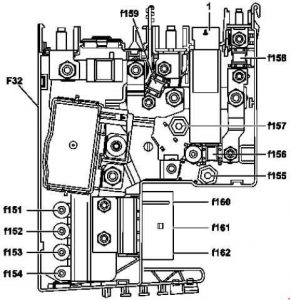

ECO Start/Stopp

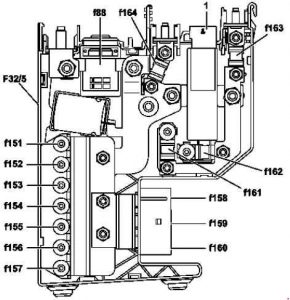

Ohne ECO Start/Stopp
| Nr. | Beschreibung | [A] |
| 150 | Reserve | – |
| 151 | Lüftermotor für Verbrennungsmotor und Klimaanlage mit integrierter Steuerung | 100 |
| 152 | SAM-Steuergerät vorne mit Sicherung und Relaismodul | 150 |
| 153 | ECO Start/Stopp: SAM-Steuergerät vorne mit Sicherung und Relaismodul ohne ECO Start/Stopp: Reserve |
100 |
| ECO Start/Stopp (ab Modelljahr 2017): SAM-Steuergerät vorne mit Sicherung und Relaismodul | 60 | |
| 154 | ohne ECO Start/Stopp : SAM-Steuergerät vorne mit Sicherung und Relaismodul ECO Start/Stopp: Reserve |
100 |
| 155 | Reserve | – |
| 156 | Reserve | – |
| 157 | Gültig ab 01.06.2015 Elektrohydraulische Servolenkung | 100 |
| Ab Modell 2017: Elektrohydraulische Servolenkung | 120 | |
| 158 | Lüfterregler und Lüftermotor | 50 |
| Ab Modell 2017: Lüfterregler und Lüftermotor | 40 | |
| 159 | Vario-Dach-Steuerung | 40 |
| 160 | Gültig mit Getriebe 725: W vollintegriertes Getriebesteuergerät | 60 |
| 161 | SAM-Steuergerät vorne mit Sicherung und Relaismodul | 100 |
| 162 | Reserve | – |
| 163 | SAM-Steuergerät hinten mit Sicherung und Relaismodul | 150 |
| Ab Modell 2017: SAM-Steuergerät hinten mit Sicherung und Relaismodul | 200 | |
| 164 | ECO Start/Stopp: Stromversorgung über ECO Start/Stopp Zusatzbatterie ohne ECO Start/Stopp: Stromversorgung über Bordnetzbatterie |
100 |
| Ab Modell 2017: Stromversorgung über ECO Start/Stopp Zusatzbatterie | 200 |

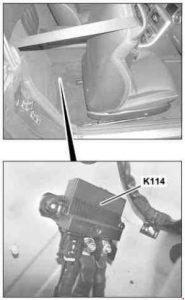

ECO Start/Stopp Relais Zusatzbatterie
