Mercedes-Benz S-Klasse W221 (2005-2013) – Sicherungskastenbelegung

Baujahr: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes S-Klasse W221 (2005-2013) ist die Sicherung 43 im Sicherungskasten im Motorraum

Sicherungskasten im Motorraum

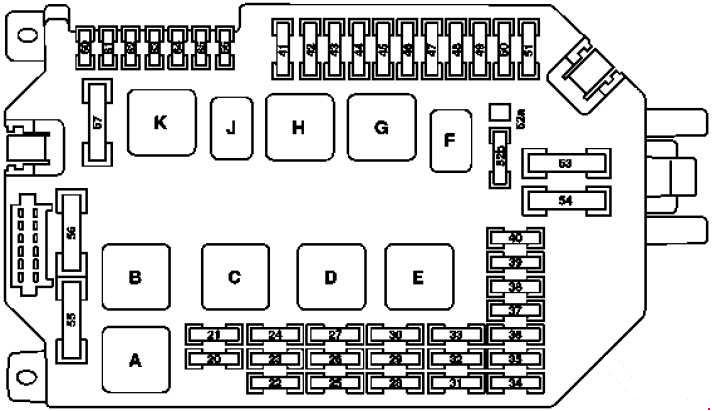

Sicherungskasten im Motorraum des Mercedes S-Klasse W221 mit Sicherung 43.
Mercedes-Benz S – W221 – Sicherungskastenbelegung – Motorraum
Nr. Beschreibung Stromstärke [A]
20 Gilt für Motoren 629, 642, 651:

CDI-Steuergerät;

Gilt für Motoren 156, 157, 272, 273, 275, 276, 278:

ME-SFI [ME]-Steuergerät.

 10
21 Gilt für Motoren 156, 157, 272, 273, 275, 276, 278:

Klemme 87 Steckdose M1 a;

Gilt für Modell 221 mit Motor 629 und Motor 642:

CDI-Steuergerät;

Kraftstoffpumpenrelais;

Betrifft Modell 221 mit Motor 651:

Mengenregelventil.

 20
22 Betrifft Motoren 156, 157, 272, 273, 276, 278:

Klemme 87 Steckdose.

 15
23 bis 2008:
Klemme 87 Steckdose;
Betrifft Motor 275 (Modell 216):
Klemme 87 M1 a Steckdose;
Gilt für Motor 273 (Modell 216):
Klemme 87 M2e Steckdose;
Gilt für Motoren 272, 273 (Modell 221):
Klemme 87M2i;
Betrifft Motor 642:
Klemme 87 Steckdose;
ab 2009:
Gilt für Motoren 156, 157, 272, 273, 275, 276, 278:
Klemme 87 Steckdose;
Betrifft Modell 221 mit Motor 629 und Motor 642:
Klemme 87 Steckdose;
Wichtig für Motoren 156, 157, 272, 273, 276, 278:
Klemme 87M2e Steckdose;
Gilt für Motor 275:
Klemme 87 M2i Steckdose;
Gilt für Modell 221 mit Motor 629 und Motor 642:
Klemme 87 Steckdose;
Betrifft Modell 221 mit Motor 651:
SAM-Steuergerät hinten mit Sicherungs- und Relaismodul.		 20
24 Gilt für Motoren 157, 272, 273, 276, 278:

Klemme 87M1e D Steckdose;

Betrifft Motor 642:

CDI-Steuergerät.

 25
25 Kombiinstrument 7,5
26 Scheinwerfergruppe links 10
27 Scheinwerfergruppe rechts 10
28 Gilt für Motor 275:
EGS-Steuergerät;
Gilt ohne Motor 275:
Steuergerät voll integriertes Getriebe (VGS).		 7,5
29 SAM-Steuergerät hinten mit Sicherungs- und Relaismodul 5
30 Gilt für Motoren 629, 642, 651:

CDI-Steuergerät;

Betrifft Motoren 156, 157, 272, 273, 275, 276, 278:

ME-SFI [ME]-Steuergerät;

Kraftstoffpumpen-Steuergerät.

 7,5
31 S400 Hybrid:

elektrischer Kühlmittelkompressor.

 5
32 Betrifft Modell mit ECO Start-Stopp-Funktion:

Getriebeölpumpenregler zusätzlich;

S 400 Hybrid:

Getriebeölpumpenregler zusätzlich.

 15
33 Gilt ab 1.9.10 ohne Modell S 400 Hybrid:

ESP-Steuergerät;

S 400 Hybrid:

Batteriemanagementsystem-Steuergerät;

DC/DC-Wandler-Steuergerät;

Leistungselektronik-Steuergerät.

 5
34 S 400 Hybrid:

Rekuperationsbremssystem-Steuergerät

 5
35 Regler elektrische Feststellbremse  5
36 Datenbus-Stecker (Kontakt 16) 10
37 Zum EIS-Steuergerät  7,5
38 Zentralverriegelungs-Steuergerät 7,5
39 Kombiinstrument  7,5
40 Steuergerät oberes Bedienfeld 7,5
41 Sekundärer Scheibenwischermotor  30
42 Hauptscheibenwischermotor  30
43 Zigarettenanzünder vorne mit Aschenbecherbeleuchtung 15
44 – –
45 S 400 Hybrid: elektronische Kühlmittelpumpe 1 5
46 W221 mit Active Body Control (ABC), Modell 216:

ABC;

W221 ohne Active Body Control (ABC):

AIRmatic mit ADS.

 15
47 SAM-Steuergerät vorne mit Sicherungs- und Relaismodul;

Motor Lenksäulenverstellung.

 15
48 bis 2008:

SAM-Steuergerät vorne mit Sicherungs- und Relaismodul;

ab 2009:

Motor Lenksäulenverstellung.

 15
49 Lenksäulenmodul  10
50 AAC [KLA] Steuergerät 15
51 bis 2008:

COMAND-Display

 7,5
ab 2009:

COMAND-Display;

SPLITVIEW-Display.

 5
52 A W221:

Fanfare links;

Fanfare rechts.

 15
52 B W221, C216:

Fanfare links;

Fanfare rechts.

 15
53 – –
54 AC-Umluftklappen-Steuergerät 40
55 Betrifft Benzinmotor:

Elektrische Luftpumpe

 60
56 W221 ohne Active Body Control (ABC):

AIRmatic-Kompressor

 40
57 bis 2008:

Standheizung Scheibenwischer

 40
ab 2009:

Standheizung Scheibenwischer

 30
60 ab 2009:

Servolenkung elektrohydraulisch

 5
61 C216; W221 – ab 2009:

Steuergerät Stoppsysteme

 7,5
W221; bis 2008:

Steuergerät Stoppsysteme

 10
62 Steuergerät Night View Assist 5
63 Gilt für Modell 221 mit Motor 629 und Motor 642 ab 1.9.08:

Kraftstofffilter-Kondensationssensor mit Heizelement

 15
64 W221 ab 1.9.06:

NECK-PRO Kopfstützenmagnet Fahrer;

NECK-PRO Kopfstützenmagnet Beifahrer.

 7,5
W221 ab ’09:

NECK-PRO Kopfstützenmagnet Fahrer;

NECK-PRO Kopfstützenmagnet Beifahrer.

 10
65 Gilt ab 1.6.09:

12 V Steckdose im Handschuhfach

 15
66 DTR-Steuergerät (Distronic oder Distronic Plus) 7,5
Relais
A Luftpumpenrelais
B Relais Luftfederungskompressor
C Relais 87, Motor
D Relais Klemme 15
E Relais Klemme 87, Rahmen
F Hupenrelais
G Relais Klemme 15R
H Relais Kreis 50, Starten
J Relais Kreis 15, Starten
K. Relais Standheizung Scheibenwischer

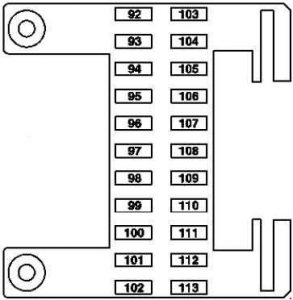

Sicherungskasten Armaturenbrett links

Sicherungskasten links am Armaturenbrett für die 12V-Steckdose im Handschuhfach.
Mercedes-Benz S W221 – Sicherungskastenbelegung – Armaturenbrett links
Nr. Beschreibung Stromstärke [A]
92 Fahrersitzsteuerung links 40
93 Steuergerät Rückhaltesysteme;

US-Version:

Steuergerät Gewichtserkennungssystem (WSS).

 7,5
94 ab 2009:

Multifunktionskamera.

 5
95 – –
96 Reifendruckkontrollsystem [RDK] Steuergerät 5
97 W221:

Audio-/Video-Controller-Steuergerät (Fond-Entertainment-System).

 7,5
98 Fond-Entertainment-System:

DVD-Player (ab 2009).

 7,5
99 ab 2009:

COMAND-Display;

SPLITVIEW-Display.

 7,5
100 ab 2009:

Multimedia-Interface-Steuergerät

 5
101 Fond-Entertainment-System:

Linkes Fond-Display;

Rechtes Fond-Display.

 10
Leggere  Mercedes-Benz S-Klasse W220 (1998-2005) – Sicherungskasten
102 Beifahrersitzsteuerung rechts 40
103 ESP-Steuergerät 7,5
104 Audio-Tuner-Steuergerät 40
105 – –
106 Japanische Version:

Elektronisches Mautsystem (ETC) Steuergerät;

Gültig in Südkorea ab 1.9.10:

TV/Tuner-Anschluss;

Betrifft Navigation; ab 2009:

Navigationsprozessor.

 1
107 SDAR (SIRIUS Satellitenradio) Steuergerät (W221 ab 2009);

Digitalradio:

Digital Audio Broadcasting Steuergerät;

HD-Radio:

High-Definition-Tuner-Steuergerät.

 5
108 W221:

Steuergerät Fondklimaanlage

 5
109 W221:

Zwischenstecker Fondlüfter

 15
110 W221:

Multikontursitz-Steuerung hinten links;

Multikontursitz-Steuerung hinten rechts.

 7,5
111 Multikontursitz hinten oder Fond-Entertainment-System (Modell 221):

RCP [HBF] Steuergerät

 5
112 W221; bis 2008:

Türsteuergerät vorne links;

Türsteuergerät vorne rechts;

S 400 Hybrid:

SAM-Steuergerät vorne mit Sicherungs- und Relaismodul.

 5
113 S 400 Hybrid:

DC/DC-Wandler-Steuergerät

 5

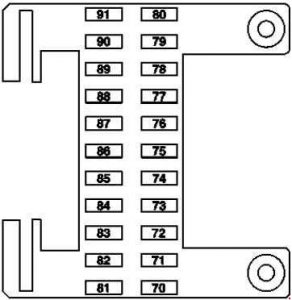

Sicherungskasten Armaturenbrett rechts

Sicherungskasten rechts am Armaturenbrett, relevant für das DC/DC-Wandler-Steuergerät.
Mercedes-Benz S W221 – Sicherungskastenbelegung – Armaturenbrett rechts
Nr. Beschreibung Stromstärke [A]
70 C216:

Türsteuergerät rechts;

W221:

Türsteuergerät vorne rechts.

 40
71 Keyless Go Steuergerät 15
72 S 400 Hybrid:

Pyrotechnischer Trennschalter

 7,5
73 Japanische Version:

COMAND-Controller;

TELE AID Notrufsystem (ab 2009):

Notrufsystem-Steuergerät.

 5
74 TLC [HDS] Steuergerät (Kofferraumfernentriegelung) 30
75 S 400 Hybrid:

Batteriemanagementsystem-Steuergerät;

Leistungselektronik-Steuergerät.

 10
76 S 400 Hybrid:

Vakuumpumpenrelais (+)

 15
Gültig für Modell 221 mit Motor 642.8:

AdBlue ® Relaisversorgung.

 –
77 Erweitertes Audiosystem:

Audioverstärker (ab 2009).

 50
78 S 65 AMG mit Motor 275:

Lüfterrelais (ab 2009);

Wichtig im Modell 221 mit Motor 642.8:

AdBlue ® Relaisversorgung (ab 2009).

 25
S 400 Hybrid, CL 63 AMG mit Motor 157, 278:

Ladeluftkühler-Umwälzpumpe (ab 2009).

 15
79 Alarm mit Zusatzbatterie 7,5
80 C216:

Türsteuergerät links;

W221:

Türsteuergerät vorne links.

 40
81 C216:

Fondsteuergerät

 30
W221:

Türsteuergerät hinten links

 40
82 C216:

Fondsteuergerät

 30
W221:

Türsteuergerät hinten links

 40
83 Intelligentes Modul für DIRECT SELECT 40
84 Erweitertes Audiosystem:

Digitaler Audioprozessor (ab 2009).

 20
85 Gültig für AMG:

Beleuchtete Einstiegsleisten (ab 2009).

 10
86 – –
87 – –
88 – –
89 – –
90 Standheizung:

STH-Heizung (Modell 216);

STH- oder HB-Heizung (Modell 221).

 20
91 Standheizung:

Funkempfänger für STH-Fernbedienung;

S 400 Hybrid:

SAM-Steuergerät vorne mit Sicherungs- und Relaismodul.

 5
Leggere  Mercedes-Benz Vito W638 (1996-2003) – Sicherungskasten

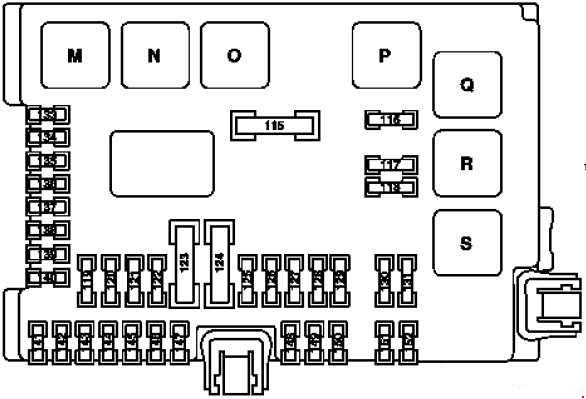

Sicherungskasten und Relais hinten

Hinterer Sicherungskasten und Relaismodul, verbunden mit dem SAM-Steuergerät vorne.
Mercedes-Benz S W221 – Sicherungskastenbelegung – Motorraum
Nr. Beschreibung Stromstärke [A]
115 Beheizbare Heckscheibe 50
116 Gilt für Motoren 157, 275, 278:

Ladeluftkühler-Umwälzpumpe;

Betrifft Motor 156:

Motorkühlmittel-Umwälzpumpe;

S 400 Hybrid:

Leistungselektronik-Umwälzpumpe 2.

 10
117 Zigarettenanzünder hinten 15
118 Gilt für Motor 272, 273, 642:

Kraftstoffpumpe (bis 2008);

Gilt für Modell 221 mit Motor 629, 642:

Kraftstoffpumpe (ab 2009).

 30
S 400 Hybrid:

Leistungselektronik-Umwälzpumpe 1;

Gilt für Modell 642.8 und Motor 651 ab 1.6.11:

Kältemittelkompressor mit Magnet.

 15
119 Zentrales Steuergerät vorne 7,5
120 – –
121 Audio-Tuner-Steuergerät 10
122 COMAND-Steuergerät 7,5
123 W221:

Reversibler Notfallgurtstraffer rechts

 40
124 W221:

Reversibler Notfallgurtstraffer links

 40
125 bis 31.5.09:

Sprachsteuerungs-Steuergerät (VCS)

 5
126 Steuergerät Dachbedienfeld 25
127 Lordosenpumpe (ab 2009);

Multikontursitz-Luftpumpe (Multikontursitz vorne links/rechts);

Luftpumpe für dynamische Sitzkontrolle (dynamischer Multikontursitz links und rechts).

 30
128 Gilt für Motor 275 (bis 2008):

Kraftstoffpumpen-Steuergerät;

Gilt für Motoren 156, 157, 272, 273, 275, 276, 278, 642 (ab 2009):

Kraftstoffpumpen-Steuergerät.

 25
129 bis 2008 :

Steuergerät Bedienfeld (Dach  Schiebedach
im Glas);

ab 2009:

UPCI-Steuergerät (Universelle tragbare Schnittstelle für Mobiltelefon).

 25
130 Steuergerät elektrische Feststellbremse 30
131 Antennenverstärkermodul Heckscheibe 7,5
133 Anhängererkennungs-Steuergerät;

Rückfahrkamera (ab 1.9.10).

 15
134 Kofferraumsteckdose 15
135 Park Assist; bis 2008:

Radarsensor-Steuergerät (SGR);

Radareinheit vorne Kurzstrecke;

Radareinheit hinten Kurzstrecke;

DISTRONIC PLUS bis 31.8.10 oder Totwinkel-Assistent oder Adaptiver Tempomat Plus Light:

Radarsensor-Steuergerät (SGR) (ab 2009);

PARKTRONIC oder Park-Assistent Exclusive:

PTS-Steuergerät.

 7,5
136 Gilt für Modell 221 mit Motor 642.8:

AdBlue ® Steuergerät.

 7,5
137 Rückfahrkamera (ab 1.9.10) 7,5
138 Navigationsprozessor (ab 2009) (bis 31.8.10);

Notruf-Verbindungssystem-Steuergerät (ab 2009);

Japanische Version:

TV/Tuner-Anschluss (ab 2009).

 5
139 Kühlschrank für Kopfstütze hinten 15
140 Zigarettenanzünder hinten mit Aschenbecherbeleuchtungsanschluss;

115 V Anschluss (ab 2009).

 15
141 Steuergerät Rückfahrkamera 5
142 Steuergerät Parktronic-System (PTS);

Distronic Plus:

Steuergerät Radarsensoren (SGR);

Gültig ab 1.9.10 für DISTRONIC PLUS und Aktiver Totwinkel-Assistent oder Aktiver Spurhalte-Assistent:

Steuergerät Video- und Radarsensoren.

 7,5
143 Steuergerät Rücksitze 25
144 Steuergerät Rücksitze 25
145 Steuergerät Anhängererkennung (bis 2008);

Anhängerkupplungsanschluss (13-polig) (ab 2009).

 20
146 Steuergerät Anhängererkennung 25
147 bis 2008:

Steuergerät TLC [HDS] (Fernverriegelung Kofferraum)

 30
148 bis 2008:

Steuergerät Universal Portable CTEL (UPCI [UHI])

 7,5
ab 2009:

Panoramadach Schiebedach, Kreis 30 Anschluss

 25
149 bis 2008:

Steuergerät Sprachsteuerung (VCS [SBS])

 5
ab 2009:

Steuermodul Panoramadach

 25
150 Kombinierter TV-Tuner (analog / digital);

TV / Tuner Anschluss (ab 2009).

 7,5
151 W221; bis 2008:

Steuergerät elektrische Parkbremse

 25
W221; ab 2009:

Steuergerät Anhängererkennung

 20
152 W221:

Antennenverstärkermodul Heckscheibe

 7,5
115 V Anschluss:

Steuergerät DC / AC Wandler

 25
Relais
M Relais Klemme 15
N Relais Klemme 15R
O Relais Steckdose
P. Relais Heckscheibenheizung
Q Gültig für Motoren 156, 157, 275, 278, 629:

Relais Umwälzpumpe

S 400 Hybrid:

Gültig für Modell 221.095 / 195:

Relais Umwälzpumpe Leistungselektronik 2
R Relais Zigarettenanzünder
S Relais Kraftstoffpumpe
Gültig für Motor 642.8 und Motor 651 ab 1.6.11:

Angeschlossen über Kraftstoffpumpe:

Magnetkupplung Kältemittelkompressor;

S 400 Hybrid:

Relais Umwälzpumpe Leistungselektronik 1.

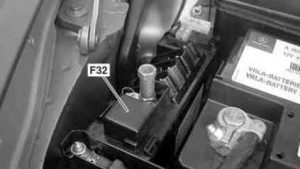

Sicherungskasten innen (bis 2008)

Interner Sicherungskasten (Modell bis 2008) für das Relais der Umwälzpumpe.
Mercedes-Benz S – W221 – Sicherungskasten Diagramm – Sicherungskasten innen
Nummer Beschreibung Ampere [A]
1 Starten 400
2 Nicht gültig für Motor 642:

Lichtmaschine

 150
Gültig für Motor 642:

Lichtmaschine

 200
3 – 150
4 AAC mit integrierter Lüftermotorsteuerung zusätzlich 150
5 Gültig für Motor 642:

PTC Heizungsverstärker

 200
6 Steuergerät SAM vorne mit Sicherung und Relaismodul 200
7 Steuergerät ESP 40
8 Steuergerät ESP 25
9 Steuergerät SAM vorne mit Sicherung und Relaismodul 20
10 Steuergerät Fahrzeugstromversorgung 7,5

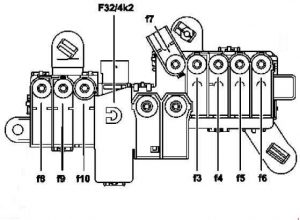

Sicherungskasten innen (ab 2009)

Interner Sicherungskasten (Modell ab 2009) für den PTC Heizungsverstärker.
Mercedes-Benz S – W221 – Sicherungskasten Diagramm – Sicherungskasten innen
Nr Beschreibung Ampere [A]
3 Steuergerät SAM hinten mit Sicherung und Relaismodul 150
4 Funktion ECO Start/Stopp:

Relais Funktion ECO Start/Stopp;

S 400 Hybrid:

Regler mit DC / DC Wandler;

Frontscheibe beheizt:

Frontscheibe beheizt.

 150
5 Gültig für Modell 221 (elektrische Installation in Mietfahrzeugen):

Steuergerät Multifunktionsfahrzeug (SVMCU [MSS]).

 40
S 400 Hybrid:

Vakuumpumpe

 80
6 Sicherungskasten Armaturenbrett rechts 80
7 Gültig für Modell 221 mit Motor 629, 642, 651:

PTC Heizungsverstärker;

Gültig für Modell 221
(Elektrische Vorinstallation für Mietfahrzeug):

Steuergerät Multifunktionsfahrzeug (SVMCU [MSS]).

 150
8 Steuergerät SAM vorne mit Sicherung und Relaismodul 80
9 Sicherungskasten Armaturenbrett links 80
10 Steuergerät SAM hinten mit Sicherung und Relaismodul 150

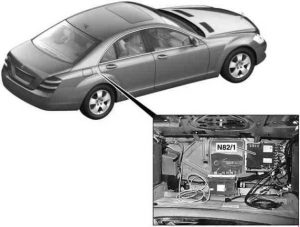

Sicherungskasten Motorraum vorläufig (bis 2008)

Vorläufiger Sicherungskasten im Motorraum (bis 2008) für das Multifunktionsfahrzeug-Steuergerät.
Mercedes-Benz S – w221 – Sicherungskasten Diagramm – Sicherungskasten Motorraum vorläufig
Nummer Beschreibung Ampere [A]
1 Sicherungskasten vorne
(über elektrisches Bordnetz Pirofuse)		 –
2 Steuergerät Frontscheibenheizung 125
3 Sicherungskasten Armaturenbrett rechts 80
4 Steuergerät SAM hinten mit Sicherung und Relaismodul 200
5 Steuergerät Multifunktionsfahrzeug Spezial (SVMCU [MSS]) 100
6 Steuergerät SAM hinten mit Sicherung und Relaismodul 150
7 Steuergerät SAM vorne mit Sicherung und Relaismodul 100
8 Sicherungskasten Armaturenbrett links 80
9 Steuergerät SAM vorne mit Sicherung und Relaismodul 5
10 C216:

Steuergerät Notrufsystem

 5

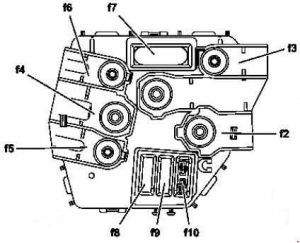

Sicherungskasten Motorraum vorläufig (ab 2009)

Vorläufiger Sicherungskasten im Motorraum (ab 2009) für das Notrufsystem-Steuergerät.
Mercedes-Benz S – w221 – Sicherungskasten Diagramm – Sicherungskasten Motorraum vorläufig
Nr Beschreibung Ampere [A]
2 Lichtmaschine 460
3 Servolenkung elektrohydraulisch;

Gültig für Modell 221 mit Motor 629, 642:

Ausgangsstufe Zündzeitpunkt.

 150
4 Sicherungskasten innen vorläufig (nicht verwendet) –
5 AAC mit integrierter Steuerung des Zusatzlüftermotors 100
6 Steuergerät SAM vorne mit Sicherung und Relaismodul 150
7 Steuergerät ESP  S 400 Hybrid:

Steuergerät regeneratives Bremssystem.

 40
8 Steuergerät ESP;

S 400 Hybrid:

Steuergerät regeneratives Bremssystem.

 25
9 Steuergerät SAM vorne mit Sicherung und Relaismodul 25
10 Reserve –

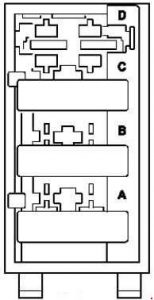

Sicherungskasten AdBlue

Sicherungskasten für AdBlue-System, relevant für das regenerative Bremssystem-Steuergerät.
Mercedes-Benz S – W221 – Sicherungskasten Diagramm – Sicherungskasten AdBlue
Nr Beschreibung Ampere [A]
A Steuergerät AdBlue® 7,5
B Heizkreis 1 20
C Heizkreis 1 20
D Reserve –

Über Mercedes-Benz S-Klasse W221 (2005-2013)

Die Mercedes-Benz S-Klasse W221, produziert von 2005 bis 2013, ist eine Luxuslimousine, die den Höhepunkt der Technologie und des Komforts der Marke Mercedes-Benz darstellt. Dieses Modell ist bekannt für seine elegante Karosserie, fortschrittliche Sicherheitssysteme und ein hohes Maß an Komfort für die Passagiere. Der W221 bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die von Sechszylinder- bis zu Zwölfzylindermotoren reichen. Dank seiner außergewöhnlichen Fahrdynamik und innovativen Technologien wie adaptiven Dämpfern und einem fortschrittlichen Navigationssystem gilt die S-Klasse W221 als eine der besten Luxuslimousinen ihrer Zeit.

Sicherungskasten-Diagramm Mercedes-Benz S-Klasse W221

Diese Seite zeigt das Sicherungskasten-Diagramm für den Mercedes-Benz S-Klasse W221, das für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten an mehreren Stellen, einschließlich des Motorraums und des Fahrzeuginnenraums. Das Diagramm zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das den Schutz der elektrischen Schaltkreise und Komponenten des Fahrzeugs gewährleistet.

Post correlati:

  1. Mercedes–Benz C-Klasse W202 Motor C280 (1999) – Sicherungskasten
  2. Mercedes–Benz 190E (1990) – Sicherungskasten
  3. Mercedes-Benz S-Klasse A217 (2014-2018) – Sicherungskasten
  4. Mercedes-Benz E-Klasse W212 (2009-2016) – Sicherungskasten
  5. Mercedes-Benz C-Klasse W203 (2000-2007) – Sicherungskasten
  6. Mercedes-Benz Vito W638 (1996-2003) – Sicherungskasten
  7. Mercedes ML W163 (1997-2005) – Batterie
  8. Mercedes SL R230 (2001-2012) – Batterien
Thomas Schneider

Thomas Schneider

Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeug­elektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
