Mercedes–Benz 190E (1990) – Sicherungskasten

Mercedes-Benz 190E (1990) – Sicherungskastenbelegung

Baujahr: 1990.

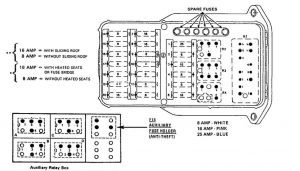

Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes 190E (1990) ist die Sicherung 19 im Sicherungskasten.

Sicherungskasten

Nummer	Beschreibung
A	Relais Steckdose K6
B	F13 Zusatzsicherungshalter (elektrische Sitze)
C
D	Scheinwerfer K2 – Scheibenwischerrelais
R1	Kombirelais N10) (Heckscheibenheizung, Scheibenwischer/Waschanlage, Warnblinkanlage/Blinker)
R2	Fensterheberrelais K4
R3	K10 Relais Zusatzlüfterwiderstand
R4	Nicht verwendet



1	K9 Zusatzlüfterrelais (Modell 201.128)
	Relais K8/1 für Doppellüfter (Modell (201.128)
2	Für Fahrgestellnummern endend mit 1A 313825 und 1F 229814 Nr. Sicherung. 9
	15 Brücke zwischen Sicherung Nr. 9 und 10 entfernt und installiert



Nummer	Ampere [A]	Geschützter Stromkreis	Anschluss an den Stromkreis
1		Zusatzlüfter / Kühlerlüfter, Tempmatic-Steuerung, Getriebe-Kickdown	15X
2	8	Zusatzlüfter / Kühlerlüfter, Tempmatic-Steuerung	15
3	16	Zusatzlüfter / Kühlerlüfter	30
4	8	Scheinwerfer (linkes Fernlicht)	56a
5	8	Scheinwerfer (rechtes Fernlicht)	56a
6	16	Heckscheibenheizung	30
7	16	Elektrische Fensterheber (vorne links / hinten rechts)	15R
9	8	Antiblockiersystem, Warnblinkanlage, Tempomat, Blinker, Bremslicht, Warnleuchten	15
10	8 ohne Sitzheizung	Diebstahlwarnanlage, Zusatzlüfter / Kühlerlüfter, Tempomat, Motorschutz vor Überlastung, Abgasrückführung, Sitzheizung, orthopädische Sitze, beheizbare Außenspiegel, rechter Außenspiegel, Drehzahlmesser, Zündabschaltung, Scheibenwischer / Waschanlage	15
	16 mit Sitzheizung oder Sicherungsbrücke
11	8	Hupe, Tempmatic-Steuerung, Blinker, Warnsystem	15

12	8	Diebstahlwarnanlage, Zentralverriegelung, Zusatzleuchten, elektrische Sitze	30
13	8	Automatische Antenne, Uhr, Nachtlichter, Warnblinkanlage, Radio, Kofferraumbeleuchtung, Warnsystem	30
14	8	Beleuchtung: Instrumententafel, Armaturenbrett / Mittelkonsole, Scheinwerferwischer / Waschanlage,  Lichter: Position / Blinker / Kennzeichen / Getriebeschalter, Warnsystem	58R
15	8	Lichter: Position / Rücklichter / Seitenmarkierungsleuchten / Kennzeichen	58L
16	8	Nebelscheinwerfer	58L
17	8	Scheinwerfer (rechtes Fernlicht)	56b
18	8	Scheinwerfer (linkes Fernlicht)	56b
19	8 ohne Dach	Zigarettenanzünder, Innenraumbeleuchtung, Radio, Heckscheibenheizung, Schiebedach	15R
	16
20	16	Scheinwerfer, Scheinwerferwischer / Waschanlage, Scheibenwischer / Waschanlage	15R
21	25	Schalter für elektrische Vordersitze: vordere Höhe, vorwärts und rückwärts	15R / 30
22	25	Schalter für elektrische Vordersitze: hintere Höhe, zurück	15R / 30

Über den Mercedes-Benz 190E (1990)

Der Mercedes-Benz 190E von 1990 ist ein ikonisches Modell, das zur W201-Serie gehört. Diese kompakte Limousine ist bekannt für ihre Zuverlässigkeit, hochwertige Verarbeitung und komfortable Fahrt. Der 190E war mit verschiedenen Motorisierungen ausgestattet, darunter Vierzylinder- und Sechszylinder-Benzinmotoren, die je nach spezifischer Version unterschiedliche Leistungen boten. Das Fahrzeug zeichnet sich durch ein klassisches Design aus, das bei Fans der Marke Mercedes-Benz immer noch beliebt ist. Der Innenraum ist mit Fokus auf Komfort und Ergonomie gestaltet, was dieses Modell zu einem idealen Auto für den täglichen Gebrauch und längere Fahrten macht.

Sicherungskastenbelegung Mercedes-Benz 190E

Diese Seite zeigt die Sicherungskastenbelegung für den Mercedes-Benz 190E, die entscheidend ist, um Probleme mit den elektrischen Komponenten des Fahrzeugs zu identifizieren und zu beheben. Der Sicherungskasten befindet sich normalerweise im Motorraum oder im Innenraum des Fahrzeugs, oft unter dem Armaturenbrett. Die Belegung zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist so konzipiert, dass er den Schutz und die ordnungsgemäße Funktion aller elektrischen Geräte im Fahrzeug gewährleistet.
