Mercedes-Benz S-Klasse W140 (1992-1997) – Sicherungskasten
Mercedes-Benz S-Klasse W140 (1992) – Sicherungskastenbelegung (140545 50 00 SB 10.1.96)
Baujahr: 1992.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes S-Klasse W140 (1992) ist die Sicherung 16 im Sicherungskasten.

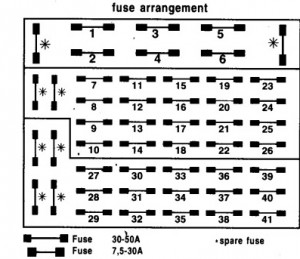

Sicherungskasten vorne
| Sicherung | Ampere [A] | Farbe | Beschreibung |
| 1 | Leer | ||
| 2 | 30 | Hellgrün | Relais, Zusatzlüfter |
| 3 | Leer | ||
| 4 | 40 | Bernstein | Bürsten |
| 5 | 40 | Bernstein | Stromversorgungssicherung, Sicherungskasten hinten |
| 6 | 40 | Bernstein | Beheizbare Heckscheibe (nicht für Coupé) |
| 7 | 10 | Rot | Scheibenwaschanlage / Scheinwerferwischer |
| 8 | 7,5 | Braun | Positionslicht / hinten links + SML |
| 9 | 7,5 | Braun | Positionslicht / hinten rechts, Kennzeichenbeleuchtung. + SML |
| 10 | 7,5 | Braun | Nebelschlussleuchten |
| 11 | 7,5 | Braun | Linkes Abblendlicht |
| 12 | 7,5 | Braun | Rechtes Abblendlicht |
| 13 | 7,5 | Braun | Linkes Fernlicht, Fernlichtanzeige |
| 14 | 7,5 | Braun | Rechtes Fernlicht |
| 15 | 15 | Hellgrün | Vorderes Kombirelais, Blinker, Scheibenwischer-/Waschanlage, Schalter f. Heizung. Heckscheibe, Airbag, Störungsanzeige. |
| 16 | 10 | Rot | Zigarettenanzünder, Handschuhfachbeleuchtung |
| 17 | 20 | Gelb | Instrumententafel, Blinker / Warnblinker, Deckenbeleuchtung, (Lenkwinkelsensor) |
| 18 | 15 | Hellgrün | Klimaautomatik (Bordcomputer) |
| 19 | 7,5 | Braun | Leer |
| 20 | 7,5 | Braun | Steuergerät und Kompressor Klimaanlage, Klimaautomatik |
| 21 | 20 | Gelb | Scheibenwischer-/Waschanlagenheizung, Außenspiegel, Tr. Ölkühler, Klimaanlagensteuergerät |
| 22 | 7,5 | Braun | Radio, Gurtkontrolle mit Doppelfeder (Sitzheizung vorne, Bordcomputer) |
| 23 | 7,5 | Braun | Bremslicht, ASR-Schalter, Tempomat-Tempomat |
| 24 | 7,5 | Braun | Blinkerset, Lampensteuergerät, Deckenleuchte Magnetkupplung-Luftpumpe, Blendschutz |
| 25 | 15 | Hellgrün | Blinkerkontrolle, Lüfterhorn, Rückfahrlicht, Automatikgetriebe |
| 26 | 10 | Rot | Nebelscheinwerfer |
| 27 | Leer | ||
| 28 | 7,5 | Braun | Automatische Serie |
| 29 | 20 | Gelb | (Laststrom, Sitzheizung vorne) |
| 30 | 20 | Gelb | Sitzverstellung Speicher, Lenkrad-/Spiegelverstellung. Speicher, Lenkradverstellung, Spiegelverstellung. |
| 31 | 30 | Hellgrün | (Rücksitzbank, Kopfstütze) nicht für Coupé |
| (Einzelsitz hinten mit Kopfstütze, links) nicht für Coupé | |||
| 32 | 30 | Hellgrün | (Einzelsitz hinten mit Kopfstütze, rechts) nicht für Coupé |
| 7,5 | Braun | Kopfstützen hinten links, rechts (nur Coupé) | |
| 33 | Leer | ||
| 34 | 7,5 | Braun | Sicherheitsgurt-Tragarm. (Coupé), (Sitzheizung vorne) |
| 35 | 15 | Hellgrün | (Sonnenblende), Komfortrelais-Schaltung |
| 36 | Leer | ||
| 37 | 30 | Hellgrün | Sitzverstellung vorne links |
| 38 | 30 | Hellgrün | Sitzverstellung vorne links |
| 39 | Leer | ||
| 40 | 30 | Hellgrün | Sitzverstellung vorne rechts |
| 41 | 30 | Hellgrün | Sitzverstellung vorne rechts |

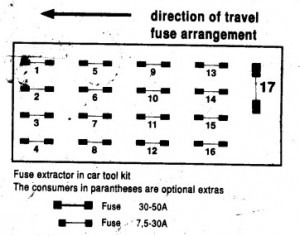

Sicherungskasten hinten
| Sicherung | Ampere [A] | Farbe | Beschreibung |
| 1 | 15 | Hellgrün | (Klimaanlage hinten) |
| 2 | 7,5 | Braun | Diebstahlschutz, Infrarot-Fernbedienung, (Sitzheizung hinten) |
| 3 | 20 | Gelb | Zentralverriegelung. System, Verriegelungssystem. Assistenz, Zigarettenanzünder, hinten |
| 4 | Leer | ||
| 5 | 30 | Hellgrün | Fensterheber |
| 6 | 30 | Hellgrün | Fensterheber |
| 7 | 7,5 | Braun | Beleuchtung des Kosmetikspiegels hinten |
| 10 | Rot | Beleuchtung des Kosmetikspiegels hinten, (Kühlschrank) | |
| 8 | Leer | ||
| 9 | 30 | Hellgrün | (Verriegelungsassistenzsystem) |
| 10 | 7,5 | Braun | (Telefon) |
| 11 | 20 | Gelb | Fensterheber, Kofferraumbeleuchtung, Zentralverriegelungssystem, (Deckenleuchte / Leselampe, hinten) |
| 12 | 20 | Gelb | (Laststrom, Sitzheizung hinten) |
| 13 | 30 | Hellgrün | Kraftstoffpumpe |
| 14 | 25 | Weiß | (Schiebedach) |
| 15 | 25 | Weiß | Sy / Infrarot-Fernbedienung, Kopfstützen hinten |
| 16 | 30 | Hellgrün | Tuner, Verstärker, Audiosystem |
| 17 | Leer |
Mercedes-Benz S-Klasse W140 (1997) – Sicherungskastenbelegung
Das Wort „S-Klasse“ allein klingt schon sehr exklusiv. Mercedes bringt seit 1972 exklusive Limousinen dieses Segments auf den Markt. In seiner Kategorie ist die Mercedes S-Klasse das beliebteste Auto. Das Modell W140 erinnert uns zweifellos an die 90er Jahre. Die S-Klasse ist eine Klasse für sich. Eleganz, Zuverlässigkeit und so weiter…
Baujahr: 1997.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes S-Klasse W140 (1997) ist die Sicherung 16 im Sicherungskasten.

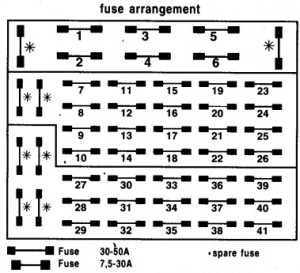

Sicherungskasten vorne
| Sicherung | Ampere [A] | Farbe | Beschreibung |
| 1 | Leer | ||
| 2 | 30 | Hellgrün | Zusatzlüfter |
| 3 | 40 | Bernstein | Zeitfunktionsrelais, Scheibenwischermotor |
| 4 | Leer | ||
| 5 | 40 | Bernstein | Stromversorgungssicherung, Sicherungskasten hinten |
| 6 | 40 | Bernstein | (Elektrische Luftpumpe) |
| 7 | 7,5 | Braun | (Scheinwerfer-Durchflussregelung) |
| 8 | 7,5 | Braun | Positionslicht / hinten links + SML |
| 9 | 15 | Hellblau | Parken / rechtes Rücklicht, Kennzeichenbeleuchtung. + SML, Scheibenwischer-/Sprühsystem, Tagfahrlicht |
| 10 | 7,5 | Braun | Nebelschlussleuchte |
| 11 | 15 | Hellblau | Linkes Abblendlicht |
| 12 | 15 | Hellblau | Rechtes Abblendlicht |
| 13 | 7,5 | Braun | Linkes Fernlicht, Fernlichtanzeige |
| 14 | 7,5 | Braun | Rechtes Fernlicht, Tagfahrlicht |
| 15 | 15 | Hellblau | Radio, Gurtkontrolle mit Doppelfeder, Schminkspiegel (Sitzheizung, Bordcomputer), vorderer Blinker, Scheibenwischer/Sprühsystem, Airbag-Fehleranzeige Regensensor |
| 16 | 15 | Hellblau | Zigarettenanzünder |
| 17 | 20 | Gelb | Instrumententafel, Blinker / Warnblinker, Deckenbeleuchtung (Lenkwinkelsensor), für Diesel: Schlüsseldeaktivierung |
| 18 | 15 | Hellblau | Klimaautomatik (Bordcomputer) |
| 19 | 7,5 | Braun | Sicherheitsgurt-Geschwindigkeitswarnung |
| 20 | 10 | Rot | Steuergerät und Kompressor Klimaanlage, Klimaautomatik, Tagfahrlicht-Steuergerät |
| 21 | 20 | Gelb | Scheibenwischer-/Waschanlagenheizung, Außenspiegel, Tr. Ölkühler, Klimaautomatik |
| 22 | 15 | Hellblau | Zündspulen |
| 23 | 7,5 | Braun | Bremslicht, ASR-Schalter, Tempomat-Tempomat |
| 24 | 7,5 | Braun | Blinkerset, Lampensteuergerät, Deckenbeleuchtung Tagfahrlicht, (magnetische Luftpumpe), Blendschutz |
| 25 | 15 | Hellblau | Rückfahrleuchte, Schaltventilkontrolle Automatikgetriebe HMS-SFI (Motronic), Hupenhorn |
| 26 | 10 | Rot | Nebelscheinwerfer |
| 27 | Leer | ||
| 28 | 7,5 | Braun | Automatische Antenne |
| 29 | 20 | Gelb | (Laststrom, Sitzheizung vorne) |
| 30 | 20 | Gelb | Sitzverstellung Speicher, Lenkrad-/Spiegelverstellung. Speicher, Lenkradverstellung, Spiegelverstellung, |
| 31 | 30 | Hellgrün | (Rücksitzbank, Kopfstütze) nicht für Coupé |
| (Einzelsitz hinten mit Kopfstütze, links), nicht für Coupé | |||
| 32 | 30 | Hellgrün | (Einzelsitz hinten mit Kopfstütze, rechts), nicht für Coupé |
| 7,5 | Braun | Kopfstützen hinten links, rechts (nur Coupé) | |
| 33 | Leer | ||
| 34 | 7,5 | Braun | Sicherheitsgurt-Tragarm. (Coupé), (Sitzheizung vorne) |
| 35 | 15 | Hellblau | (Sonnenblende), Komfortrelais-Schaltung |
| 36 | Leer | ||
| 37 | 30 | Hellgrün | Sitzverstellung vorne links |
| 38 | 30 | Hellgrün | Sitzverstellung vorne links |
| 39 | Leer | ||
| 40 | 30 | Hellgrün | Sitzverstellung vorne rechts |
| 41 | 30 | Hellgrün | Sitzverstellung vorne rechts |

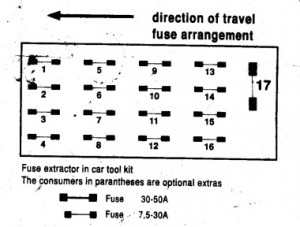

Sicherungskasten hinten
| Sicherung | Ampere [A] | Farbe | Beschreibung |
| 1 | 15 | Hellblau | (Klimaanlage hinten) |
| 2 | 7,5 | Braun | Diebstahlsicherungssystem, Infrarot-Fernbedienung, (Sitzheizung hinten) |
| 3 | 20 | Gelb | Zentralverriegelung. System, Verriegelungssystem. Assistenz, Zigarettenanzünder, hinten |
| 4 | Leer | ||
| 5 | 30 | Hellgrün | Fensterheber |
| 6 | 30 | Viel helleres Grün | Fensterheber |
| 7 | 7,5 | Braun | Beleuchtung des Kosmetikspiegels hinten |
| 10 | Rot | Beleuchtung des Kosmetikspiegels hinten, (Kühlschrank) | |
| 8 | Leer | ||
| 9 | 30 | Hellgrün | (Verriegelungsassistenzsystem) |
| 10 | 7,5 | Braun | (Telefon) |
| 11 | 20 | Gelb | Fensterheber, Kofferraumbeleuchtung, Zentralverriegelungssystem, (Deckenleuchte / Leselampe, hinten) |
| 12 | 20 | Gelb | (Laststrom, Sitzheizung hinten) |
| 13 | 30 | Hellgrün | Kraftstoffpumpe |
| 14 | 25 | Weiß | (Schiebedach) |
| 15 | 25 | Weiß | Sy / Infrarot-Fernbedienung, Kopfstützen hinten |
| 16 | 30 | Hellgrün | Tuner, Verstärker, Audiosystem |
| 17 | Leer |
Über Mercedes-Benz S-Klasse W140 (1992-1997)
Der Mercedes-Benz S-Klasse W140, hergestellt zwischen 1992 und 1997, ist bekannt für seine Robustheit und seinen Luxus, der den Höhepunkt der Technologie und des Komforts seiner Zeit darstellte. Dieses Modell war mit einer breiten Palette von Motoren ausgestattet, darunter Benzin-Sechszylinder, Achtzylinder und sogar Zwölfzylinder, die außergewöhnliche Leistung und eine reibungslose Fahrt boten. Mit seinen innovativen Funktionen wie Doppelverglasung für bessere Isolierung und fortschrittlichen Sicherheitsmerkmalen wurde der W140 zu einem Symbol für Prestige und Qualität. Der Innenraum wurde mit Liebe zum Detail und Komfort gestaltet, was ihn zur idealen Wahl für diejenigen macht, die eine luxuriöse Fahrt suchen.
Sicherungskastenbelegung Mercedes-Benz S-Klasse W140
Diese Seite zeigt die Sicherungskastenbelegung für den Mercedes-Benz S-Klasse W140, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befinden sich die Sicherungskästen typischerweise im Motorraum und im Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett oder im Kofferraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, genaue Informationen über seine Konfiguration zu haben.
