Mitsubishi Outlander PHEV (2012-2020) – Sicherungskasten
Mitsubishi Outlander P-HEV – Sicherungskastenbelegung
Baujahr: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mitsubishi Outlander P-HEV Nr. 23 (15A) befindet sich im Sicherungskasten in der Kabine.

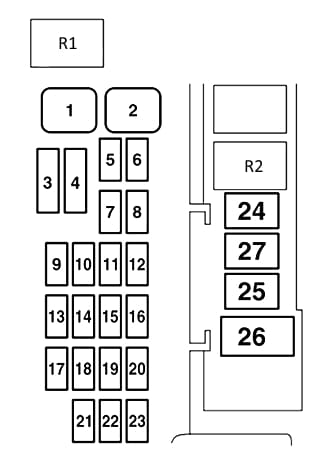

Sicherungskasten im Fahrgastraum
Befindet sich unter der Verkleidung auf der Fahrerseite.
Beschreibung
| 1 | 30A Elektrische Fensterheber |
| 2 | 30A Beheizbare Heckscheibe |
| 3 | 30A Heizung |
| 4 | 30A Frontscheibenwischer |
| 5 | 20A Elektrische Türschlösser |
| 6 | 10A Nebelschlussleuchte |
| 7 | 15A Steckdose |
| 8 | 10A Heckscheibenwaschanlage |
| 9 | 20A Schiebedach |
| 10 | 10A Zündung |
| 11 | 10A Optionen |
| 12 | 12A Warnblinkanlage |
| 13 | 13A Allradantrieb |
| 14 | 15A Bremslichter |
| 15 | 10A Armaturenbrett |
| 16 | 7,5 A Airbagsystem;
SRS. |
| 17 | 15A Audiosystem |
| 18 | 7,5A Relais-Steuergerät |
| 19 | 15A Innenbeleuchtung (Lampen) |
| 20 | 7,5A Rückfahrlichter (Rückfahrscheinwerfer) |
| 21 | 7,5A Beheizbare Spiegel |
| 22 | 10A Außenspiegel |
| 23 | Zigarettenanzünder / Steckdose 15A |
| 24 | 7,5 A Ladesystem |
| 25 | 30A Elektrischer Sitz |
| 26 | 30A Sitzheizung |
| 27 | Reserviert |
Sicherungskasten im Motorraum
Es können 2 Blöcke mit Sicherungen und Relais vorhanden sein – links und rechts im Motorraum.

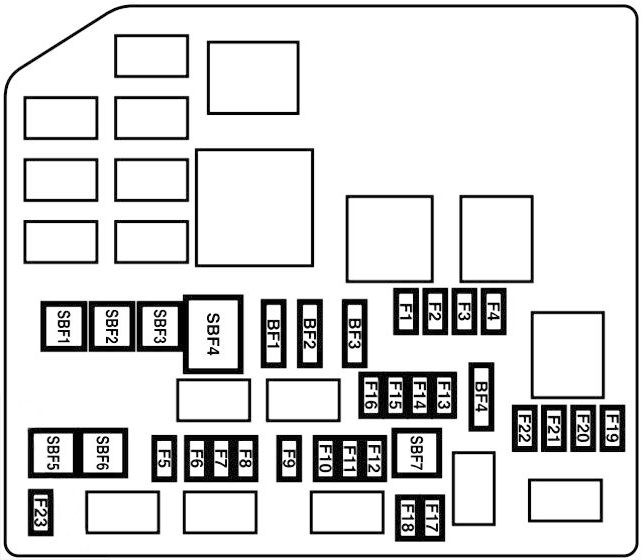

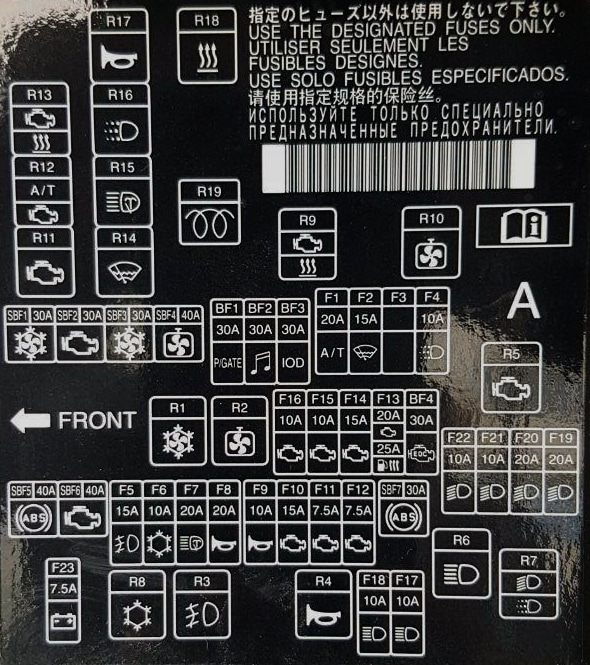

Hauptkasten
Rechts.
Beschreibung
| SBF1 | 30A Kondensatorlüftermotor |
| SBF2 | 30A Starten |
| SBF3 | 30A Kondensatorlüftermotor |
| SBF4 | 40A Motorlüftermotor |
| SBF5 | 40А ABS |
| SBF6 | 40А VLC |
| SBF7 | 30А ABS |
| BF1 | 30A Elektrische Türen |
| BF2 | 30A Audioverstärker |
| BF3 | 30A Eingangs-/Ausgangsgerät |
| BF4 | 30A Elektrische Geräte des Dieselmotors |
| F1 | 20A Automatikgetriebe |
| F2 | 15A Beheizte Scheibenwischer |
| F3 | Reserviert |
| F4 | 10A Tagfahrlicht |
| F5 | 15A Nebelscheinwerfer |
| F6 | 10A Klimaanlage |
| F7 | 20A Scheinwerferwaschanlage |
| F8 | 20A Diebstahlwarnanlage |
| F9 | 10A Hupe |
| F10 | 15A Klappenaktuator |
| F11 | 7,5A Generator |
| F12 | 7,5A Motor |
| F13 | 20A Motorstromkreis |
| 25A Kraftstoffschienenheizung | |
| F14 | 15A Benzinpumpe |
| F15 | 10A Zündspule |
| F 16 | 10A Motorstromkreis |
| F17 | 10A Fernlicht (links) |
| F18 | 10A Abblendlicht (rechts) |
| F19 | 20A Mit Entladungslampe: Abblendlicht (links) |
| F20 | 20A Mit Entladungslampe: Abblendlicht (rechts) |
| F21 | 10A Mit Halogenlampe: Abblendlicht (links) |
| F22 | 10A Abblendlicht mit Halogenlampe (rechts) |
| F23 | 7,5A Batteriesensor |

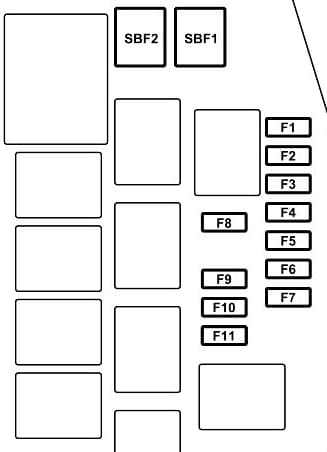

Zusatzkasten
Beschreibung
| SBF1 | 30A Unterstützung |
| SBF2 | 30A Vakuumpumpe |
| F1 | 20A Wasserpumpe (Elektromotoren) |
| F2 | 7,5 A Batteriemanagement |
| F3 | 15A Batterieheizung |
| F4 | 7,5A Tankklappe |
| F5 | 7,5A Elektromagnetische Klimaanlagenlüftung |
| F6 | 7,5A Klimaanlagenpumpe |
| F7 | 10A Elektromotorsteuerung |
| F8 | 7,5A Beheizte Windschutzscheibe |
| F9 | 15A Hauptbatteriesteuerung;
10 A Stromversorgung und Ladesteuerung. |
| F10 | 15A Zündsteuerung |
| F11 | 7.5A Zündsteuerung |
Kasten an der Batterie
Am Pluspol der Batterie kann auch ein Sicherungskasten in Form von Hochleistungssicherungen angeschlossen sein.
