Sicherungs- und Relaisplan – Mitsubishi i-MiEV

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Sicherungen Armaturenbrett

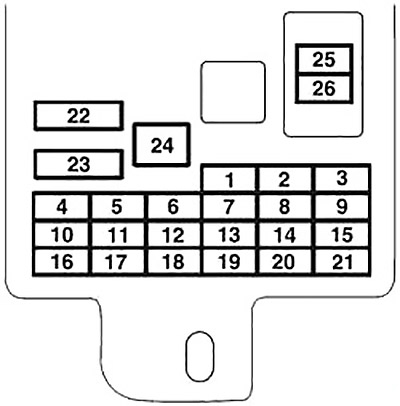

Der Sicherungskasten im Fahrgastraum befindet sich unter dem Armaturenbrett vor dem Fahrersitz an der im Diagramm gezeigten Stelle. Drücken Sie den Haken (A) und entfernen Sie die Sicherungsabdeckung (B).

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1	Rücklicht (links)	7,5
2	Zigarettenanzünder/Zubehör	15
3	–	–
4	Anlassermotor	7,5
5	Audiosystem-Verstärker	20
6	–	–
7	Rücklicht (rechts)	7,5
8	Außenspiegel	7,5
9	Steuergerät (Elektromotoreinheit)	7,5
10	Steuergerät	7,5
11	Nebelschlussleuchte	10
12	Zentralverriegelung	15
13	Innenbeleuchtung	10

Nummer	Beschreibung	Ampere [A]
14	Heckscheibenwischer	15
15	Kilometerzähler	7,5
16	Relais	7,5
17	Sitzheizung	20
18	Option	10
19	Beheizter Außenspiegel	7,5
20	Scheibenwischer	20
21	Rückfahrlichter	7,5
22	Entfeuchter	30
23	Heizung	30
24	Zusatzbatterie	30
25	Radio	10
26	Elektronisch gesteuerte Einheit	15
27	Elektronisch gesteuerte Einheit	7,5

Sicherungen im Motorraum

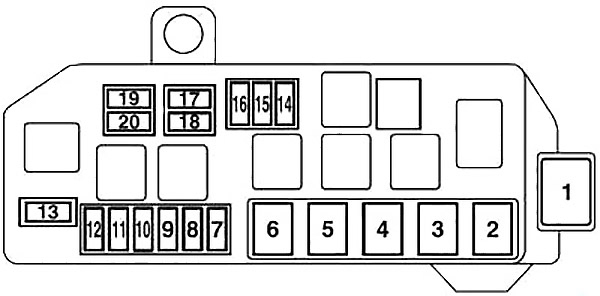

Unter der Motorhaube befindet sich ein Sicherungskasten, wie im Diagramm dargestellt. Drücken Sie den Haken (A) und entfernen Sie die Abdeckung.

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1	–	–
2	Zusatzbatterie	30
3	Elektromotorschalter	40
4	Kühlerlüftermotor	40
5	Elektrische Fensterheber	40
6	Elektrische Vakuumbremse	30
7	Steuerung der Elektromotorgruppe	15
8	Bremslichter	15
9	Nebelscheinwerfer	15

Nummer	Beschreibung	Ampere [A]
10	Wasserpumpe (Elektromotoreinheit)	15
11	Laden	10
12	Warnleuchte	10
13	Hupe	10
14	Tagfahrlicht	10
15	Lüftermotor für Traktionsbatteriekühlung	15
16	Wasserpumpe (Klimaanlage)	10
17	Abblendlicht (rechts)	20
18	Abblendlicht (links)	20
19	Fernlicht (rechts)	10
20	Fernlicht (links)	10
