Sicherungs- und Relaisplan – Mitsubishi Mirage

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

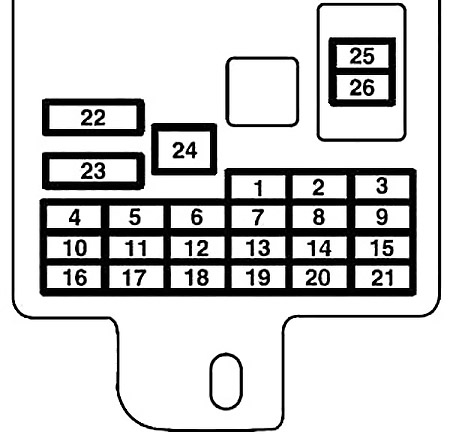

Sicherungsplan Armaturenbrett

Der Sicherungskasten im Innenraum befindet sich hinter der Abdeckung vor dem Fahrersitz an der im Diagramm gezeigten Stelle.



Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1	Rücklicht (links)	7,5
2	Zigarettenanzünder	15
3	Zündspule	10
4	Anlassermotor	7,5
5	Nicht verwendet	–
6	Nicht verwendet	–
7	Rücklicht (rechts)	7,5
8	Außenspiegel	7,5
9	Motorsteuergerät	7,5
10	Steuergerät	7,5
11	Nebelschlussleuchte	10
12	Türschloss	15

Nummer	Beschreibung	Ampere [A]
13	Innenbeleuchtung (Begrüßungslicht)	15
14	Heckscheibenwischer	15
15	Blinker	7,5
16	Relais	7,5
17	Sitzheizung	20
18	Option	10
19	Beheizte Außenspiegel	7,5
20	Frontscheibenwischer	20
21	Rückfahrlicht	7,5
22	Entfeuchter	30
23	Heizung	30
24	Nicht verwendet	–
25	Radio	10
26	Elektronisch gesteuerte Einheit	15

Im Motorraum befindet sich der Sicherungskasten, wie abgebildet. Drücken Sie die Taste (A oder B), um den Deckel anzuheben.

Im Sicherungskasten im Motorraum befinden sich Ersatzsicherungen.

Der Sicherungskasten enthält keine Ersatzsicherungen mit 7,5A, 10A oder 15A. Wenn eine dieser Sicherungen durchbrennt, ersetzen Sie sie durch die nächste Sicherung.

• 5 A: Außenspiegel
• 10 A: Option
• 15 A: Zigarettenanzünder

Im Falle der Verwendung einer Ersatzsicherung muss diese so schnell wie möglich durch eine Sicherung mit ausreichender Kapazität ersetzt werden.

Typ A

Typ B

Nummer	Typ A	Ampere [A]
Nummer	Typ A	Ampere [A]
SBF1	Kühlerlüftermotor	40
SBF2	Diebstahlsicherungssystem	30
SBF3	Zündschlüssel	40
SBF4	Elektrische Fensterhebersteuerung	40
BF1	DC-DC (P/T)	30
BF2	DC-DC (AUDIO)	30
F1	Scheinwerfer (Abblendlicht) (links)	10
F2	Scheinwerfer (Abblendlicht) (rechts)	10
F3	Scheinwerfer (Fernlicht) (links)	10
F4	Scheinwerfer (Fernlicht) (rechts)	10
F5	Hupe	10
F6	Nebelscheinwerfer	15
F7	Tagfahrlicht	10
F8	Nicht verwendet	–
F9	Nicht verwendet	–
F10	Batteriestromsensor	7,5
F11	Nicht verwendet	–

Nummer	Typ A	Ampere [A]
F12	Bremslichter	15
F13	Zündspule	7,5
F14	Motorsteuerung	7,5
F15	Lichtmaschine	7,5
F 16	Warnblinker	10
F17	Automatikgetriebe	15
F18	Klimaanlage	10
F19	ETV	15
F20	Anlassermotor	7,5
F21	Öl-/CVT-Pumpe	15
F22	Kraftstoffpumpe	15
F23	Motor	20
F24	Automatikgetriebe	7,5
#1	Ersatzsicherung	20
#2	Ersatzsicherung	30
Typ B
SBF1	PTC-Heizung	40
SBF2	PTC-Heizung	40
SBF3	PTC-Heizung	40

Über Mitsubishi Mirage (2012-2019)

Der Mitsubishi Mirage, hergestellt zwischen 2012 und 2019, ist ein kompakter Kleinwagen, der sich durch seine Wirtschaftlichkeit und Praktikabilität auszeichnet. Dieses Modell ist besonders in städtischen Umgebungen aufgrund seiner geringen Größe und leichten Manövrierbarkeit beliebt. Der Mirage bietet mehrere Motoroptionen, darunter einen Dreizylinder-Benzinmotor mit 1,0 oder 1,2 Litern Hubraum, die für ihren effizienten Kraftstoffverbrauch bekannt sind. Der Innenraum des Fahrzeugs ist so gestaltet, dass er maximalen Komfort und Funktionalität bietet, mit ausreichend Platz für Passagiere und Gepäck. Sicherheitsmerkmale wie Airbags und Stabilisierungssysteme sind Standard und gewährleisten eine sichere Fahrt.

Sicherungsplan Mitsubishi Mirage

Diese Seite zeigt den Sicherungsplan für den Mitsubishi Mirage, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Innenraum des Fahrzeugs, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion aller elektrischen Geräte im Fahrzeug.
