Mitsubishi Eclipse 4G (2006-2012) – Sicherungskasten

Mitsubishi Eclipse 4G (2006-2012) – Sicherungskastenbelegung

Baujahr: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Die Sicherung des Zigarettenanzünders (Steckdose) im Mitsubishi Eclipse 4G (2006-2012) ist die Sicherung 16 im Sicherungskasten des Motorraums.

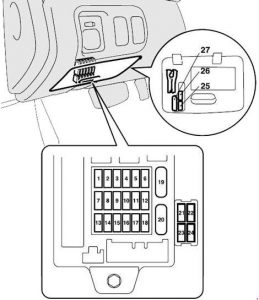

Sicherungskasten Armaturenbrett

Der Sicherungskasten im Fahrgastraum befindet sich vor dem Fahrersitz an der im Bild gezeigten Position.

Nr.	Beschreibung	Stromstärke [A]
1	Zündspule	10
2	Blinker	7.5
3	Rückfahrlichter	7.5
4	Elektrisches Verdeck	7.5
5	Relais	7.5
6	Beheizbare Außenspiegel	7.5
7	Nicht verwendet	–
8	Motorsteuerung	7.5
9	Nicht verwendet	–
10	Nicht verwendet	–
11	Außenspiegel	7.5
12	Motorsteuerung	7.5
13	Nicht verwendet	–

14	Heckscheibenwischer	15
15	Elektrische Türverriegelung	15
16	Steckdose	15
17	Nicht verwendet	–
18	Nicht verwendet	–
19	Heizung	30
20	Heckscheibenentfeuchter	30
21	Schiebedach	20
22	Nicht verwendet	–
23	Elektrische Fensterheber	7.5
24	Elektrisches Faltdach	15
25	Ersatzsicherung	20
26	Ersatzsicherung	30
27	Ersatzsicherung	30

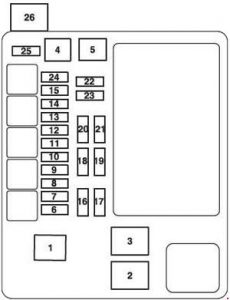

Sicherungskastenbelegung Motorraum (Position)

Sicherungskastenbelegung im Motorraum

Nr.	Beschreibung	Stromstärke [A]
1	Sicherung (+ B)	80
2	Kühlerlüftermotor	30 * 2 50 * 3
3	Antiviren-System	60
4	Starten	40
5	Elektrische Fensterhebersteuerung	30
6	Nebelscheinwerfer vorne	15
7	Sitzheizung	20
8	Hupe	15
9	Motorsteuerung	20
10	Klimaanlage	10
11	Bremslichter	7.5
12	Audio	30
13	Lichtmaschine	7.5

14	Blinker	10
15	Automatikgetriebe	20
16	Scheinwerfer (rechts)	10
17	Scheinwerfer (links)	10
18	Fernlicht (rechts)	10 * 4 20 * 5
19	Fernlicht (links)	10 * 4 20 * 5
20	Glühbirne (rechts)	7.5
21	Glühbirne (links)	7.5
22	Begrüßungsbeleuchtung	10
23	Radio	15
24	Kraftstoffpumpe	15
25	Scheibenwischer	30
26	Elektrisch klappbares Dach	40
2) Sicherungsschalter (2,4-Liter-Modelle) 3) Sicherungsschalter (3,8-Liter-Modelle) 4) Außer Fahrzeuge mit Hochintensitäts-Entladungsscheinwerfern 5) Fahrzeuge mit Hochintensitäts-Entladungsscheinwerfern

Sicherungskastenbelegung im Motorraum (nur 2,4-Liter-Modelle)

Nr.	Beschreibung	Stromstärke [A]
1	Kondensatorlüftermotor	20

Über den Mitsubishi Eclipse 4G (2006-2012)

Der Mitsubishi Eclipse 4G, produziert von 2006 bis 2012, ist ein Sportcoupé, das durch sein dynamisches Design und seine leistungsstarken Motoren bestach. Dieses Modell war mit verschiedenen Motorisierungen erhältlich, darunter ein 2,4-Liter-Vierzylindermotor und ein 3,8-Liter-Sechszylindermotor, was den Fahrern die Wahl zwischen Wirtschaftlichkeit und Leistung bot. Der Eclipse 4G zeichnete sich durch ein sportliches Fahrwerk und eine präzise Lenkung aus, was ihn zu einer beliebten Wahl unter Sportwagen-Enthusiasten machte. Der Innenraum des Fahrzeugs bot bequeme Sitze und moderne Technologien, die den Komfort und die Sicherheit während der Fahrt erhöhten.

Sicherungskastenbelegung Mitsubishi Eclipse 4G

Diese Seite zeigt die Sicherungskastenbelegung für den Mitsubishi Eclipse 4G, die für die ordnungsgemäße Wartung des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer Sicherungskasten kann im Motorraum untergebracht sein. Auf dieser Seite finden Sie Diagramme, die die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen, zeigen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
