Mitsubishi Fuso Canter 8 (2012-2020) – Sicherungskasten
Mitsubishi Fuso Canter 8 – Sicherungskasten-Diagramm
Baujahr: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

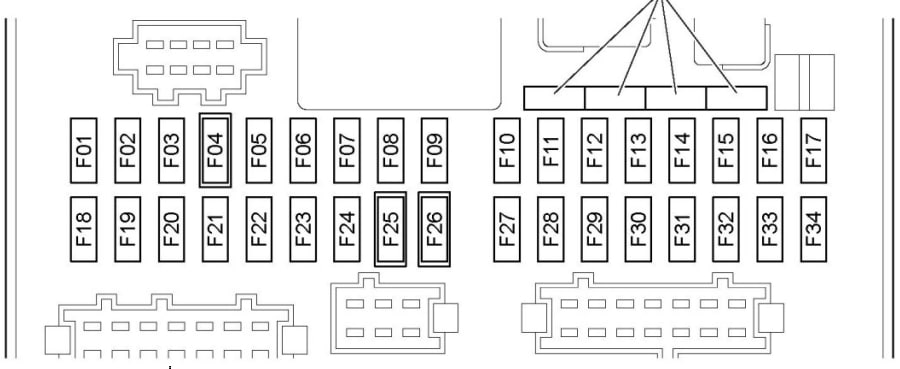

Sicherungskasten in der Kabine
Der Sicherungskasten und die Relais befinden sich im unteren Panel vor dem Beifahrersitz. Entfernen Sie die Schutzabdeckung für den Zugang
| Nummer | Beschreibung |
| F01 | 10A Starten |
| F02 | Reserve 10A |
| F03 | 10A ECU Airbag SRS |
| F04 | Zusatzstromversorgung 10 A (IGN) |
| F05 | 30A Elektrische Fensterheber (Fahrer) |
| F06 | 10A Rücklicht links, Anhänger |
| F07 | 30A Elektrische Fensterheber (Beifahrer) |
| F08 | 20A Anhänger-Scheinwerfer (hintere Nebelscheinwerfer, Rückfahrlichter) |
| F09 | 10A Armaturenbrett;
Kombinationsschalter; Diagnosestecker. |
| F10 | 30A ISS (ECU) |
| F11 | Klimaanlagenlüfter 30A |
| F12 | Audiosystem 15A;
Innenbeleuchtung des Fahrzeugs. |
| F13 | Zündschalter 10A;
ISS (ECU) |
| F14 | Signal 10A |
| F15 | Audiosystem 10A |
| F16 | Zigarettenanzünder 20A |
| F17 | 20A Kraftstoffheizung |
| F18 | 10A ABS ECU |
| F19 | Motor-ECU 15A |
| F20 | 10A ECU (IGN, ISS) |
| F21 | Reserve 10A |
| F22 | 15A Armaturenbrett;
Klimaanlage; Relais der hinteren Klimaanlage. |
| F23 | 10A Rücklicht Anhänger rechte Seite |
| F24 | 10A DUONIC ECU |
| F25 | Zusatzstromversorgung 10A (ACC) |
| F26 | Zusatzstromversorgung 10A (BAT) |
| F27 | 20A Anhänger-Bremslicht |
| F28 | Motor-ECU 15A |
| F29 | 20A SCR |
| F30 | 20A SCR |
| F31 | Motor 20A ECU |
| F32 | Klimakompressor 10A |
| F33 | Reserve |
| F34 | 15A Kraftstoffpumpe |
| F35 | Reserve |
| F36 | 20A DUONIC ECU |
| F37 | 10A Hinterer Lüfter |
| F38 | 15A Hinterer Kondensatorlüfter |
| F39 | Reserve |
| F40 | Kondensatorlüfter 20A |
| F41 | Hydraulikeinheit 30A |
| F42 | Lichtmaschine 10A (nur Fahrzeuge mit Batterieregler) |
| F43 | Reserve |
| Nummer | Beschreibung |
| F01 | 10A Starten |
| F02 | Reserve 10A |
| F03 | 10A ECU Airbag SRS |
| F04 | Zusatzstromversorgung 10 A (IGN) |
| F05 | 30A Elektrische Fensterheber (Fahrer) |
| F06 | 10A Rücklicht links, Anhänger |
| F07 | 30A Elektrische Fensterheber (Beifahrer) |
| F08 | 20A Anhänger-Scheinwerfer (hintere Nebelscheinwerfer, Rückfahrlichter) |
| F09 | 10A Armaturenbrett;
Kombinationsschalter; Diagnosestecker. |
| F10 | 30A ISS (ECU) |
| F11 | Klimaanlagenlüfter 30A |
| F12 | Audiosystem 15A;
Innenbeleuchtung des Fahrzeugs. |
| F13 | Zündschalter 10A;
ISS (ECU) |
| F14 | Signal 10A |
| F15 | Audiosystem 10A |
| F16 | Zigarettenanzünder 20A |
| F17 | 20A Kraftstoffheizung |
| F18 | 10A ABS ECU |
| F19 | Motor-ECU 15A |
| F20 | 10A ECU (IGN, ISS) |
| F21 | Reserve 10A |
| F22 | 15A Armaturenbrett;
Klimaanlage; Relais der hinteren Klimaanlage. |
| F23 | 10A Rücklicht Anhänger rechte Seite |
| F24 | 10A DUONIC ECU |
| F25 | Zusatzstromversorgung 10A (ACC) |
| F26 | Zusatzstromversorgung 10A (BAT) |
| F27 | 20A Anhänger-Bremslicht |
| F28 | Motor-ECU 15A |
| F29 | 20A SCR |
| F30 | 20A SCR |
| F31 | Motor 20A ECU |
| F32 | Klimakompressor 10A |
| F33 | Reserve |
| F34 | 15A Kraftstoffpumpe |
| F35 | Reserve |
| F36 | 20A DUONIC ECU |
| F37 | 10A Hinterer Lüfter |
| F38 | 15A Hinterer Kondensatorlüfter |
| F39 | Reserve |
| F40 | Kondensatorlüfter 20A |
| F41 | Hydraulikeinheit 30A |
| F42 | Lichtmaschine 10A (nur Fahrzeuge mit Batterieregler) |
| F43 | Reserve |

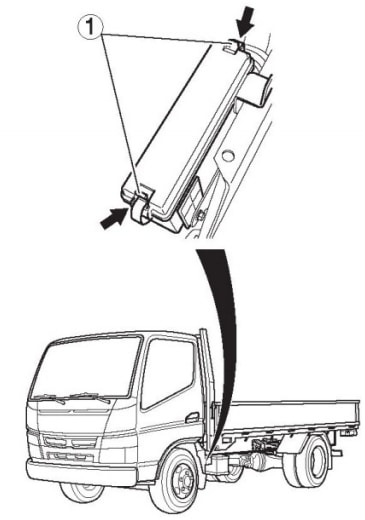

Sicherungskasten neben der Batterie
Ein weiterer Block ist außen am Fahrzeug neben der Batterie montiert.

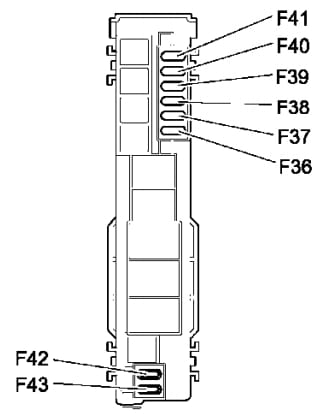

Schema und Dekodierung
HF01 – 140A SAM
HF02 – Reserve
HF03 – 80A SAM
HF04 – Reserve
HF05 – 60A ECU Beleuchtung
HF06 – 40A Startrelais
HF07 – Reserve
HF08 – 50A Hydraulikgruppe
HF21 – Reserve
HF22 – 40A SAM
Über Mitsubishi Fuso Canter 8 (2012-2020)
Der Mitsubishi Fuso Canter 8, hergestellt zwischen 2012 und 2020, ist ein robuster und zuverlässiger Lastwagen, der besonders im Bereich der Distribution und des leichten Transports beliebt ist. Dieses Modell zeichnet sich durch ein modernes Design und einen effizienten Kraftstoffverbrauch aus, was es ideal für Stadt- und Überlandfahrten macht. Der Canter 8 ist mit verschiedenen Motoroptionen erhältlich, einschließlich Dieselaggregaten, die optimale Leistung und niedrige Emissionen bieten. Dank seiner Konstruktion und der Variabilität des Laderaums ist dieses Modell für verschiedene Geschäftstypen geeignet und bietet ein hohes Maß an Komfort und Sicherheit für Fahrer und Passagiere.
Sicherungskasten-Diagramm Mitsubishi Fuso Canter 8
Diese Seite zeigt das Sicherungskasten-Diagramm für den Mitsubishi Fuso Canter 8, das für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typischerweise befindet sich der Sicherungskasten unter dem Armaturenbrett oder im Motorraum. Die Diagramme enthalten Details zu den Sicherungsnummern, ihrer Amperezahl und den Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
