Mitsubishi Pajero Sport 3 (2016-2021) – Sicherungskasten
Mitsubishi Pajero Sport 3 – Sicherungskastenbelegung
Baujahr: 2016, 2017, 2018, 2019, 2020, 2021.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mitsubishi Pajero Sport 3 Nr. 2 und 6 (sowie Relais Nr. 2) befindet sich im Sicherungskasten in der Kabine.

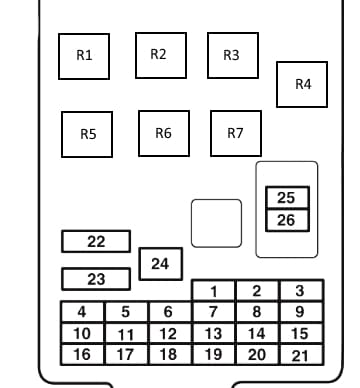

Sicherungskasten in der Kabine
Befindet sich im unteren Teil des Armaturenbretts auf der Fahrerseite.
Position
Beschreibung
| 1 | 7,5A Positionslichter (links) |
| 2 | Zigarettenanzünder 15A |
| 3 | 10A Zündspule |
| 4 | 7,5A Anlasser |
| 5 | 20A Schiebedach |
| 6 | 15A Steckdose;
Zubehörsteckdose. |
| 7 | 7,5 A Seitenlichter (rechts);
Klimaanlagen-Steuergerät; ASC OFF Schalter; Totwinkel-Warnschalter; Kombinierter Kilometerzähler; Fahrmodus-Schalter; Elektrische Feststellbremse Schalter. |
| 8 | 7,5A Außenspiegel |
| 9 | 7.5A Motorsteuergerät und Kraftstoffpumpenrelais |
| 10 | 7,5A Steuergerät |
| 11 | 10A Nebelschlussleuchte |
| 12 | 15A Zentralverriegelung;
Diagnosesteckdose. |
| 13 | 10A Klimaanlagen-Steuergerät;
Kamera-Steuergerät; Zentralleuchte; Säulenschalter; Kombinierter Blinker; Türlampe; Elektrische Feststellbremse Schalter; Vordere Innenleuchte; Türen; Schlüsselerinnerungsschalter (ILL); KOS- und OSS-Steuergerät; Beleuchtungssteuerungssensor; Kofferraumlampe; Multidisplay; Radio/CD-Player und hinteres Display. |
| 14 | 15A Heckscheibenwischer |
| 15 | 7,5 A Instrumententafel;
Totwinkel-Warnsensor; Höhenwarnungs-Steuergerät; Lenksäulenschalter. |
| 16 | 7.5A Klimakompressorrelais;
Klimakondensatorlüfterrelais; Lüfterrelais; Heizungsregler; Hecklüfterrelais; Bedienfeld des Heckkühlers; Hecklüfterschalter; Heckscheibenheizungsrelais. |
| 17 | 20A Sitzheizung |
| 18 | 10A Zubehörstromversorgung;
Heizungsreglergruppe. |
| 19 | 7,5A Beheizte Außenspiegel |
| 20 | 20A Scheibenwischer |
| 21 | 7,5A Rückfahrlichter;
Automatikgetriebe-Steuergerät; ETACS-Steuergerät; Multifunktionsdisplay; Radio/CD-Player; Gemeinsames Rücklicht (hinten); Rückspiegelgruppe; SRS-Steuergerät. |
| 22 | 30A Beheizte Heckscheibe;
Sicherung Nr. 19; Antenneninduktionsspule in der Scheibe; Heckscheibenheizung. |
| 23 | 30A Heizungslüftermotorrelais |
| 24 | 40A Elektrische Sitze |
| 25 | 10A Audiosystem;
Zubehörsteckdosenrelais; ETACS-ECU; Multifunktionsdisplay; Radio/CD-Player und hinteres Display. |
| 26 | 15A Sicherung Nr. 13 und ETACS-ECU |
Relais
- R1 – Sitzheizungsrelais
- R2 – Leistungsrelais für Zubehörsteckdosen
- R3 – Nebelschlussleuchtenrelais
- R4 – Kraftstoffpumpenrelais
- R5 – Lüfterrelais
- R6 – Heckscheibenheizungsrelais
- R7 – Reserve

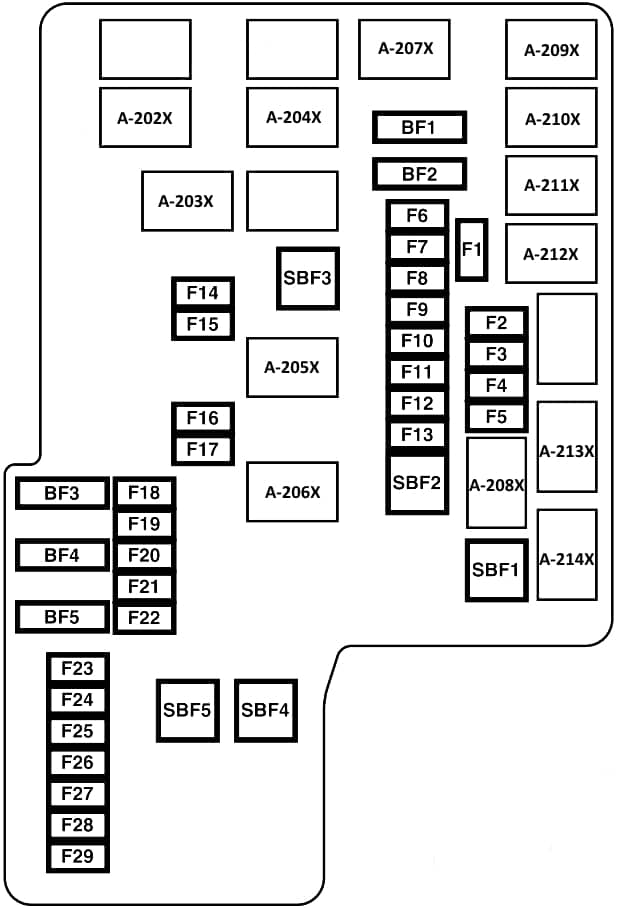

Sicherungskasten im Motorraum

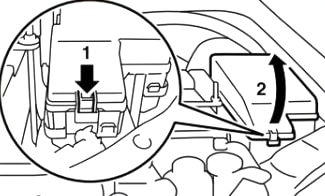

Befindet sich auf der linken Seite des Motorraums, in der Nähe der Batterie.
Beschreibung
| SBF1 | 40A Sicherung # F5;
ACC-Relaiskreis; ETACS – ECU (Rücklichtrelais-Kreis); IG1-Relaiskreis; IG2-Relaiskreis; Zündschalter- und Anlassermotor-Kreis. |
| SBF2 | 30A Hauptschalter für elektrische Fensterheber und elektrische Fensterheber; |
| SBF3 | Elektrischer Sitz 40A (Beifahrerseite vorne) |
| SBF4 | 30A ABS – ECU und ASTK – ECU |
| SBF5 | Elektrische Feststellbremse 30A |
| BF1 | Audioverstärker 30A |
| BF2 | Hecklüftermotor 40A |
| BF3 | Reserve |
| BF4 | Reserve |
| BF5 | Reserve |
| F1 | Reserve |
| F2 | 20A Luftmassenstromsensor <6B3, 4N1>;
Nockenwellenpositionssensor <6B3>; Kurbelwellenwinkelsensor <6B3>; EGR-Kühler-Bypass-Magnetventil <4N1>; Motorsteuergerät; EGR-Ventil <6B3>; Glühkerzensteuerung <4N1>; Glühkerzenrelais <4D5>; Injektor <6B3>; Ölversorgungsregelventil <6B3, 4N1>; Sauerstoffsensor; Voreinspritzungsregelmagnet <4N1>; Drosselklappenstellmotorrelais <4N1>; Magnetventil für variable Geometrie <4N1>. |
| F3 | 15A Kraftstoffpumpen- und Sensorgruppe <6B3> |
| F4 | Reserve |
| F5 | 7.5A Motor-ECU <6B3> |
| F6 | 15A Motor-ECU <6B3> |
| F7 | 20A Klimakompressor und Kupplung |
| F8 | 20A Automatikgetriebe-Steuergerät |
| F9 | 10A Tagfahrlicht;
Tagfahrlichtrelais und Scheinwerfergruppe (DRL) |
| F10 | Generator 7,5A |
| F11 | 7,5А Motor – ECU |
| F12 | 10A Elektrische Lenkradsperre;
Motor- und KOS- und OSS-ECU-Schalter. |
| F13 | 15A Nebelscheinwerferrelais und Nebelscheinwerferrelais |
| F14 | Scheinwerfergruppe – Fernlicht rechts 10A |
| F15 | 10A Scheinwerfergruppe – Fernlicht links und Reservebuchse (für Anhänger) |
| F 16 | 15A Lichtgruppe und Schalter für manuelle Lichteinstellung |
| F17 | 15A Scheinwerfergruppe (rechts) |
| F18 | 15A Beheiztes Lenkrad-ECU |
| F19 | 15A ETACS-ECU (Blinkerlampe FET) |
| F20 | Reserve |
| F21 | 20A Klimakondensatorlüftermotor |
| F22 | 15A Bremslichtrelais |
| F23 | 20A Überlast – ECU |
| F24 | 20A Sitzheizungssteuergerät |
| F25 | 20A Scheinwerferwaschmotor und Scheinwerferwaschrelais |
| F26 | Reserve |
| F27 | 10A Hupenrelais |
| F28 | Reserve |
| F29 | Reserve |
Relais
| A-202X | Klimakondensatorlüfterrelais |
| A-203X | Scheinwerferwaschrelais |
| A-204X | Hupenrelais |
| A-205X | Scheinwerferrelais (HI) |
| A-206X | Scheinwerferrelais (LO) |
| A-207X | Motorsteuerungsrelais |
| A-208X | Fensterheberrelais |
| A-209X | Drosselklappenstellmotorrelais <4G6, 6B3> |
| A-210X | Tagfahrlichtrelais |
| A-211X | Hecklüfterrelais |
| A-212X | Klimakompressorrelais |
| A-213X | Anlasserrelais |
| A-214X | Nebelscheinwerferrelais |
Am Pluspol der Batterie befindet sich auch ein Hochleistungs-Sicherungskasten in Form von Sicherungen.
