Renault Scénic (1996-2016) – Sicherungskasten
In diesem Artikel finden Sie Schaltpläne des Sicherungskastens des Renault Scénic (1996–2016), erhalten Informationen zur Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Renault Scenic (1996-2003) – Sicherungskasten-Diagramm
Baujahr: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Die Sicherung des Zigarettenanzünders (Steckdose) im Renault Scenic (1996-2003) ist die Sicherung F30 im Sicherungskasten auf dem Armaturenbrett.
Sicherungskasten auf dem Armaturenbrett
| Nr. | Ampere [A] | Beschreibung |
| F1 | 25 | Elektrisches Fenster hinten links |
| F2 | 5 | Schalter Zentralverriegelung (Mexiko) |
| F3 | 25 | Elektrisches Fenster hinten rechts |
| F4 | 15 | Elektrischer Fensterwischer (nur in 4×4-Version) |
| F5 | 7.5 | Beheizter elektrischer Spiegel |
| F6 | 15 | Benutzerschalter;
Elektrische Spiegel; Uhr; Radio; Radioanzeige; Assistierte Navigation; Automatische Heizungs- und Lüftungsregelung; Reifendrucksensor; Elektrische Antenne (E64). |
| F7 | 15 | Hupe |
| F8 | 5 | Einspritzcomputer;
Relais Lüftergruppe; Diagnosesteckdose; Computer Automatikgetriebe; Instrumententafel. |
| F9 | 5 | Nebelschlussleuchten |
| F10 | 15 | Nebelscheinwerfer |
| F11 | 7.5 | Linke Seitenleuchten |
| F12 | 10 | Scheinwerferwaschanlage |
| F13 | 7.5 | Rechte Seitenleuchten |
| F14 | – | Nicht verwendet |
| F15 | – | Nicht verwendet |
| F16 | 5 | ABS-Computer |
| F17 | 25 | Elektrische Fensterheber für Beifahrerfenster |
| F18 | 15 | Bremslichter;
Tagfahrlicht; Diagnosesteckdose; Instrumententafel; Warnleuchten auf dem Armaturenbrett Fahrschule; + Relais nach dem Einschalten; Automatisches Leistungsrelais Getriebe/wirtschaftlich; Befestigungsband und Öffnungselemente; Beheiztes Windschutzscheibenrelais. |
| F19 | 15 | UCH;
Rückfahranzeigen; Reifendrucksensor; Computer mit elektrischer Motorhaube (E64). |
| F20 | – | Nicht verwendet |
| F21 | – | Nicht verwendet |
| F22 | 10 | Abblendlicht links |
| F23 | – | Nicht verwendet |
| F24 | 10 | Abblendlicht rechts |
| F25 | 20 | Schiebedach;
Automatische Heizungs- und Lüftungsregelung. |
| F26 | 10 | Zubehörsteckdose (2 Steckdosen in 4×4) |
| F27 | 15 | Sitzheizung |
| F28 | 20 | Heizungs- und Lüftungssystem
für den Fahrgastraum. |
| F29 | 10 | Abblendlicht links |
| F30 | 15 | Uhr;
Zigarettenanzünder; Tagfahrlichtfunktion; Radio; Radioanzeige; Assistierte Navigation. |
| F31 | 10 | Abblendlicht rechts |
| F32 | 20 | Motorkühlerlüfter
(Mercosur Südamerika) |
| F33 | – | Nicht verwendet |
| F | 15 | Blinker;
Warnblinkanlage. |
| FB | 5 | Stromversorgung der Steuereinheit
Fahrgastraum. |
| FC | 20 | Zentralverriegelung |
| FD | 20 | Scheibenwischer |
| FE | 25 | Elektrischer Fensterheber Fahrerseite
mit Einzeltaste (Standard 2). |
| FF | 30 | Beheizte Rückspiegel |
Sicherungskasten Relais im Fahrgastraum
| Nr. | Beschreibung |
| 1 | Relais + nach dem Einschalten
(Schiebedach und Sitzheizung) |
| 2 | Autorisierung für elektrische Heckfenster |
| A | Nebelscheinwerfer vorne |
| B | Manometer für Flüssiggas aus Erdöl;
Version 4X4: Scheinwerferwischer. |

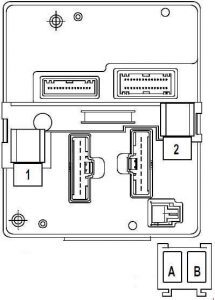

| Nr | Beschreibung |
| A | Scheinwerferwischer |
| B | Tagfahrlicht-Code |
| C | Tagfahrlicht-Monitor |
| D | Tagfahrlicht |
Sicherungskasten im Motorraum
| Nr. | Ampere [A] | Beschreibung |
| F1 | 30 | Gebläseheizung und Dieselheizung |
| F2 | 30 | Einspritzung |
| F3 | 7.5 | Klimakompressor |
| F4 | 3 | Flüssiggas aus Erdöl |
| F5 | 7.5 | Flüssiggas aus Erdöl |
| F6 | 7.5 | Computer Automatikgetriebe;
Zündung |
| F7 | 7.5 | Einspritzsicherheit;
Dieselheizung; Airbag-Computer, |
| F8 | 7.5 | Flüssiggas aus Erdöl |
| F11 | 70 | Vorheizung und Thermoplatte |
| F12 | – | Nicht verwendet |
| F13 | – | Nicht verwendet |
| F14 | 40 50 |
Doppellüftergeschwindigkeit und
Dieselheizung. |
| F15 | – | Nicht verwendet |
| F16 | 60 | ABS-Computer |
| F17 | – | Nicht verwendet |
| F18 | 60 | Beheizte Windschutzscheibe |
| F19 | 40 | Klimaanlagenlüfterinstallation |
| F20 | 60 | Stromversorgung der Instrumententafel |
| F21 | 60 | Stromversorgung der Instrumententafel |
| F22 | 60 | Stromversorgung der Instrumententafel |
| Relais | ||
| A | Kraftstoffpumpe oder Dieselheizgerät |
|
| B | Einspritzblockierung | |
| C | Höhenkorrektur oder Heizgerät Nr. 1 |
|
| D | Relais der einstufigen Lüftergruppe 100W-180W oder Klimakompressor |
|
| F | Automatisches Einschalten des Getriebes | |
| G | Nicht verwendet | |
| H | Nicht verwendet | |
| I | Heizgerät Nr. 2 | |
| J | Lüftergruppe hohe Geschwindigkeit 340/550W | |
| K | Lüftergruppe niedrige Geschwindigkeit 340/550W | |
| Diode | ||
| D9 | Diode Pilot Lüfter niedrige Geschwindigkeit
Drehung durch Klimaanlage F8Q 790. |
|
| D10 | Klimakompressor mit Freilauf | |
Renault Scenic 2 – Sicherungskasten-Diagramm
Baujahr: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Die Sicherung des Zigarettenanzünders (Steckdose) im Renault Scenic 2 ist die Sicherung T im Sicherungskasten in der Kabine.
Fahrgastraum – Renault Scenic 2
Sicherungskasten
Befindet sich auf dem Armaturenbrett auf der linken Seite. Der Sicherungsplan ist auf der Schutzabdeckung angebracht.
Geschützte Stromkreise
- A-40A Relais Fenster elektrisch oder Relais Scheinwerfer Xenon
- B-40A Relais Bremslicht
| C | 40A Innenlüfter |
| D | 40A Heckfenster impulsiv oder Relais elektrische Fensterheber (Fahrzeuge mit Linkslenkung) |
| E | 20A Elektrisches Schiebedach |
| F | 10A ABS und ESP ECU – Winkel- und Seitenbeschleunigungssensor |
| G | 15A Audiosystem;
Relais Scheinwerferwaschpumpe; Zigarettenanzünder vordere Sitzreihe; Sitzheizelemente; Scheibenwaschpumpe; Relais Dieselheizung; Klimaanlagenbedienfeld; Klimaanlagen-ECU; Elektrochromatischer Spiegel; Diebstahlwarnanlage; Zentrales Kommunikationsmodul. |
| H | 15A Bremslicht |
| K | Relais 5A für Stromversorgung Xenon-ECU;
Stromversorgung für Xenon-Lampenaktuator; Beleuchtung der Handschuhfachlampe. |
| L | 25A Elektrisches Fenster Fahrertür |
| M | 25A Fensterheber Beifahrertür;
Relais Fenstersteuerung (RHD-Fahrzeuge). |
| N | 20A Sicherung zur Deaktivierung von Stromverbrauchern:
Audiosystem, elektrische Außenspiegel, Diebstahlwarnanlage, Instrumententafel, Mittelkonsole |
| O | 15A Hupe;
Diagnosestecker; Relais Scheinwerferwaschpumpe. |
| P | 15A Heckscheibenwischermotor |
| R | 20A UCH;
Klimaanlagen-ECU; Relais Bremslicht (B). |
| T | 15A Sicherung Zigarettenanzünder |
| S | 3A Elektrischer Lüfter und Innenraumtemperatursensor;
Elektrochromatischer Spiegel; Regen- und Lichtsensoren. |
| U | 20A Zentralverriegelung oder Verriegelungssystem der Innentürgriffe |
| V | Nicht verwendet |
| B | 7,5A Heizelemente für Außenspiegel |
Sicherungskasten unter dem Beifahrersitz

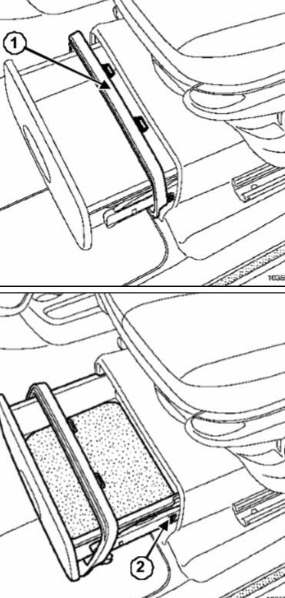

Befindet sich in der Kabine unter dem linken Vordersitz.
Sicherungskasten-Diagramm
| 1 | 25A Sicherung automatische Parkbremse |
| 2 | 20A Sicherung Heizkreis, Fahrer- und Beifahrersitz |
| 3 | 10A Unbenutzt |
| 4 | 10A Sicherung Zubehörsteckdose an der Konsole, elektrischer Antrieb zur Verriegelung der Konsole und Beleuchtungslampe des Fahrgastraums |
| 5 | 10A Sicherung Zubehörsteckdose zweite Sitzreihe |
| 6 | 10A Sicherung für Zubehörsteckdose, erste Sitzreihe |
| A | 50A Relais für elektrische Verbraucher, zweites Leistungsrelais für Sicherungen 2, 4, 5 und 6 |
Separate Relais
Ein Paar befindet sich auf der rechten Seite des Kombimoduls in der Kabine (2 Zusatzheizungsrelais) und ein Relais auf dem Querträger links vom Armaturenbrett (Verbrauchsrelais am Sicherungskasten)
Motorraum
Sicherungskasten-Diagramm – Renault Scenic 2

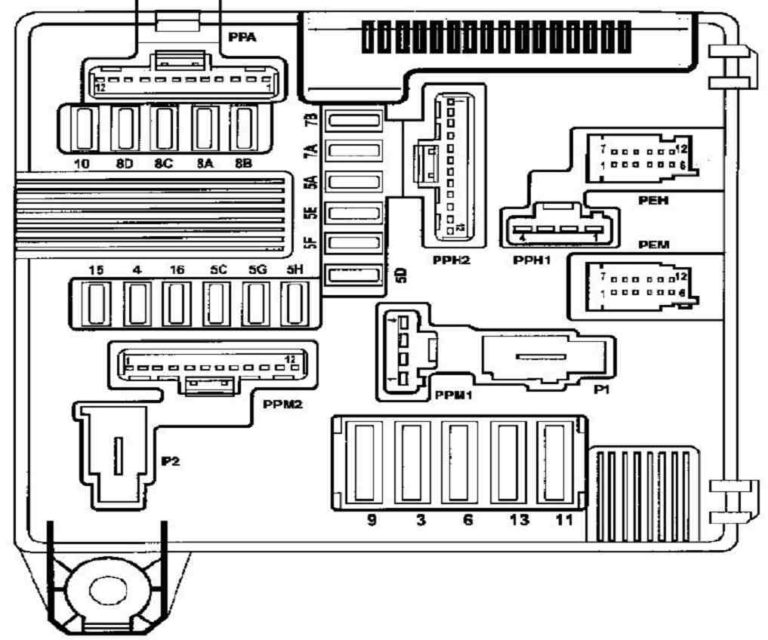

Kasten 1
| 3 | 25A Sicherung Anlasserrelais |
| 4 | 10A Relais für Einschalten des Klimakompressors |
| 5a | 15A Elektrische Lenksäulenverriegelung |
| 5C | 10A Rückfahrlichter |
| 5D | Einspritzsystem 5A ECU und elektrische Lenksäulenverriegelung („+“ nach Zündung) |
| 5e | 5A Airbag-ECU und elektrische Servolenkung („+“ nach Zündung) |
| 5F | 7,5A „+“ nach Zündung (in der Kabine): Ganganzeige, Geschwindigkeitsregelung und Geschwindigkeitsbegrenzer, Sicherungskasten und Relais in der Kabine, Zusatzheizungsrelais, Diagnosestecker, Spiegel, Regen- und Sonnensensor (je nach Ausstattung, ECU, Audiosystem) |
| 5H | 5A Automatikgetriebe |
| 5G | 10A Nicht verwendet (oder „+“ nach Zündung im Flüssiggassystem, falls vorhanden) |
| 6 | 30A Beheizte Heckscheibe |
| 7A | 7,5A Lichter auf der rechten Seite;
Parkkontrollschalter; Fahrstabilitätskontrollschalter; Ganganzeige; Parkbremssteuerung. |
| B7 | 7,5A Lichter linke Seite;
Zigarettenanzünder; Schalter Zentralverriegelung und Warnblinkanlage; Scheinwerfer-Leuchtweitenregelungsschalter; Klimaanlagenbedienfeld; Fensterheberschalter Beifahrertür; Fensterheberschalter hintere Tür; ECU-Controller des Navigationssystems; Heizelemente für Fahrer- und Beifahrersitz. |
| 8A | 10A Rechter Scheinwerfer (Fernlicht) |
| B8 | 10A Linker Scheinwerfer (Fernlicht) |
| 8C | 10A Abblendlicht (rechter Scheinwerfer);
Scheinwerfer-Leuchtweitenregelung; Aktuator der rechten Scheinwerfer-Leuchtweitenregelung; Xenon-Lampen-ECU. |
| 8D | 10A Linker Scheinwerfer (Abblendlicht);
Aktuator der linken Scheinwerfer-Leuchtweitenregelung. |
| 9 | 25A Scheibenwischermotor |
| 10 | 20A Nebelscheinwerfer |
| 11 | 40A Elektrischer Lüfter des Motorkühlsystems (niedrige Geschwindigkeit) |
| 13 | 25A ABS- und ESP-ECU |
| 15 | 20A + Batterie am Automatikgetriebe (oder GPL-Stromversorgungssystem, falls vorhanden) |
| 16 | 10A Nicht verwendet |
Sicherungskasten 2
| 1 | 70A Relais Zusatzheizung 2 |
| 2 | 60A Sicherungs- und Relaismontageblock in der Kabine |
| 3 | 40A Relais Zusatzheizung 1 |
| 4 | 70A Elektrische Servolenkung |
| 5 | ABS-Steuergerät 50A |
| 6 | 70A Sicherungs- und Relaismontageblock in der Kabine |
| 7 | 20A Relais Heizung Dieselfilter |
| 8 | 70A Vorglühsteuergerät |
| 9 | Nicht verwendet |
Batteriesicherungen im Renault Scenic 2
Die Kartuschensicherungen befinden sich am Pluspol der Batterie.
- 30A – Steuergerät in der Kabine
- 350 A – für Benzinfahrzeuge, 400 A – für Dieselfahrzeuge – Sicherungskasten Motorraum
- 30A – Umschalteinheit Motorraum

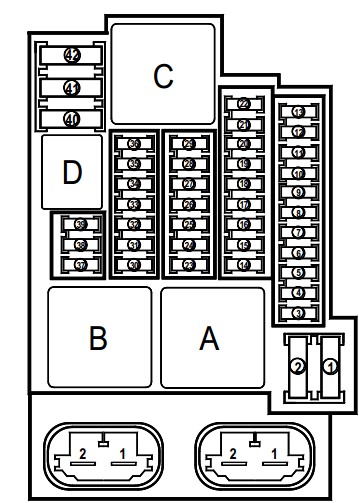

Renault Scenic 3 – Sicherungskastenbelegung
Baujahr: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Renault Scenic 3 ist die Sicherung 3 und 4 (hintere Steckdose) im Sicherungskasten in der Kabine.
Motorraum
Sicherungskasten

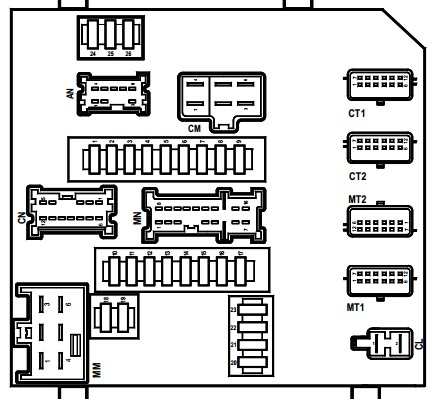

Befindet sich im Motoranschlusskasten (Motorraum).
Beschreibung
- 10A – Seitenlicht (rechter Scheinwerfer, rechtes Rücklicht, Scheinwerfer), Kennzeichenbeleuchtung, Zigarettenanzünderbeleuchtung, elektrische Fensterheberschalterbeleuchtung, Audiosystem, Navigationssystem-Steuergerät, Multimedia-Systemtastatur;
- 10A – Positionslicht (linker Scheinwerfer, linkes Rücklicht), linkes Licht an der Heckklappe;
- 15A – Scheinwerferwaschpumpe;
- 20A – Nebelscheinwerfer;
- 10A – Abblendlichtscheinwerfer (linker Scheinwerfer);
- 10A – Abblendlichtscheinwerfer (rechter Scheinwerfer);
- 15A – Diagnosebuchse, Heckscheibenheizungsrelais, Automatikgetriebe-Modusschalter, elektrischer Scheinwerferkorrektor, Entladungsscheinwerferregler, Zusatzheizungsregler, Geschwindigkeitsbegrenzer, automatische Feststellbremse, automatischer Parkregler, dunkler Spiegel in der Kabine;
- 30A – ABS/ESP-Steuergerät;
- 30A – Frontscheibenwischer;
- 10A – Airbag-Steuergerät;
- 20A – Nicht verwendet;
- 7,5A – Getriebe-Steuergerät;
- 25A – Motorsteuerungssystem;
- 15A – O2-Sensoren – Heizung;
- 20A – Getriebe-Steuergerät;
- 5A – Bremssignale, elektrische Steuereinheit, elektrische Servolenkung;
- 10A – Sensor für den Betriebsmodus des Automatikgetriebes, elektrischer Scheinwerferkorrektor, Rückfahrlichtrelais;
- 15A – CECBS;
- 25A – Anlassermotor;
- – Nicht verwendet;
- 20A – Kraftstoffmodul, Zündspulen, LPG-Steuergerät;
- 10A – Elektromagnetische Kupplung des Klimakompressors;
- 5A – Einspritzsystem-Steuergerät;
- 20A – Abblendlicht (linker Scheinwerfer), elektrischer Korrektor;
- 20A – Abblendlicht (rechter Scheinwerfer), elektrischer Korrektor;
- – Nicht verwendet.
Die Sicherungen 24, 25 und 26 am Schutzgerät sind möglicherweise nicht austauschbar.
Kasten 2

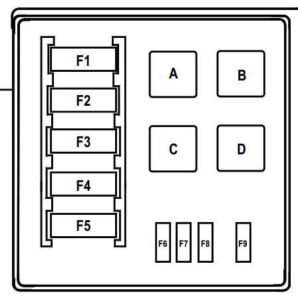

Befindet sich im Anschlusskasten im Motorraum unter der Schutz- und Schalteinheit.
Beschreibung
- A – Nicht verwendet
- B – Kraftstoffheizungsrelais
- C – Rückfahrlichtrelais
- D – Nicht verwendet
- F1 – Steuergerät Tauchheizung 80A
- F2 – 70A Heizeinheit
- F3 – Nicht verwendet
- F4 – Steuergerät Tauchheizung 80A
- F5 – Lüfterrelais 60A / 40A
- F6 – 20A Kraftstoffheizungsrelais
- F7 – Nicht verwendet
- F8 – 30A Lüfterrelais
- F9 – Nicht verwendet
Kasten an der Batterie
Typ 1
Beschreibung
- F1 – 190A Anlassermotor;
- F2 – Sicherungskasten und Relais 50A in der Kabine;
- F3 – Sicherungskasten und Relais 80A (Steuergerät und Schaltung) im Motorraum 1, Sicherungskasten und Relais in der Kabine;
- F4 – 300A / 190A Sicherung im Motorraum und Relaiskasten 2 / Lichtmaschine;
- Elektrische Servolenkung F5 – 80A;
- F6 – 35A Steuergerät Motorelektronik (ECU) / Sicherungskasten und Relais (Steuergerät und Schaltung) im Motorraum 1;
- F7 – 5A Sicherungskasten und Relais (Steuergerät und Schaltung) im Motorraum 1.

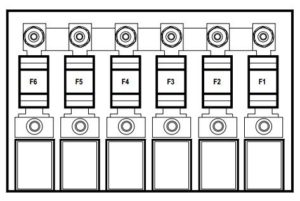

Typ 2
Beschreibung
- 70A – Zusatzheizung Kabine;
- 80A – Sicherungskasten und Relais in der Kabine;
- 80A – Sicherungskasten und Relais in der Kabine;
- 80A – Sicherungskasten und Relais (Steuergerät und Anschluss) im Motorraum 1, Sicherungskasten und Relais in der Kabine;
- 30A – Zusatzheizung;
- 50A – ABS-Steuergerät / Trajektorienstabilisierungssystem.
Neben dem elektrischen Lüfter kann ein 70A-Relais für den elektrischen Motorlüfter zur Motorkühlung angebracht sein.
Kabine
Hauptkasten
Befindet sich im Armaturenbrett links
| Nr. | Beschreibung |
| 1 | 40A Sicherung Scheibenwischer vorne rechts |
| 2 | 40A Sicherung Scheibenwischer vorne links |
| 3 | 10A Zigarettenanzünder |
| 4 | 10A Steckdose hinten |
| 5 | 10A Steckdose im Kofferraum |
| 6 | 10A Audiosystem |
| 7 | 5A Beheizte Außenspiegel |
| 8 | 10A Frontscheibenreiniger, Türöffnungswarnleuchte |
| 9 | 30A Automatische Feststellbremse |
| 10 | Reserviert |
| 11 | 25A Sitz, Lenksäulenschalter |
| 12 | 20A Relais Motorfunktion |
| 13 | Reserviert |
| 14 | Elektrischer Fensterheber 25A für Beifahrertür vorne |
| 15 | 5A Bremslichtschalter;
Bremspedalpositionssensor; ABS- und ESP-Steuergerät. |
| 16 | 25A Elektrischer Fensterheber hinten rechts |
| 17 | 25A Elektrischer Fensterheber hinten links |
| 18 | 10A Handschuhfachbeleuchtung;
Linke Kofferraumbeleuchtung, Türbeleuchtung; Spiegelbeleuchtung in der Sonnenblende; Regensensor. |
| 19 | 10A Uhr;
Außentemperaturanzeige; Sicherheitsgurtwarnanzeige; Audio-System-Anschluss. |
| 20 | 5A Klimaanlagen-Steuergerät |
| 21 | 3A Spiegelbeleuchtung in der Sonnenblende |
| 22 | 3A Innenleuchtenabdeckungen;
Regen- und Lichtsensor. |
| 23 | 20A Anhängerkupplung |
| 24 | 15A CECBS |
| 25 | Reserviert |
| 26 | 10A Navigationssystem;
CD-Wechsler; Audiosystem. |
| 27 | 20A Audiosystem;
Steuergerät Feststellbremse. |
| 28 | Reserviert |
| 29 | Reserviert |
| 30 | 15A UCH;
Blinker. |
| 31 | 10A CECBS |
| 32 | 30A Elektrische Fensterheber Fahrertür |
| 33 | 25A UCH;
Zentralverriegelung. |
| 34 | 30A Beifahrertür Multiplex-Steuergerät |
| 35 | 15A Uhr;
Außentemperaturanzeige; Telefonanzeige. |
| 36 | 15A Diagnosebuchse;
Hupenrelais; Alarmsteuergerät; Sirene. |
| 37 | 10A Bremslicht-Steuergerät |
| 38 | 30A Automatische Feststellbremse |
| 39 | Reserviert |
| 40 | 40A Klimaanlagenlüfter, Armaturenbrett |
| 41 | 25A Elektrisches Schiebedach |
| 42 | 40A Heckscheibenheizung |
- A 70A – Leistungsrelais (+Batterie) mit verzögerter Abschaltung (ohne Abschaltung beim Starten)
- B 70A – Leistungsrelais (+Batterie) mit verzögerter Abschaltung (mit Abschaltung der Stromversorgung beim Starten)
- C 40C – Relais Heckscheibenheizung
- D 20A – Hupenrelais
Zusätzliche Relais
Ein separates „+“-Relais kann unter dem Beifahrersitz platziert werden, wenn der 40A-Motor in Betrieb ist. Auf diese Weise können 3 zusätzliche Relais für die Heizung auf dem Sicherungskasten der Mittelkonsolenheizung platziert werden.
Renault Scenic (2015-2016) – Sicherungskastenbelegung
Baujahr: 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Renault Scenic (2015-2016) ist die Sicherung 19 im Sicherungskasten.
Sicherungsbelegung
Sicherung
| Nr | Beschreibung |
| 1 | Elektronische Parkbremse |
| 2 | Bremslichter |
| 3 | Automatische Türverriegelung |
| 4 | Fensterheber Fahrer |
| 5 | Armaturenbrett |
| 6 | Blinker |
| 7 | Navigationssystem |
| 8 | Innenspiegel |
| 9 | Heckscheibenwischer |
| 10 | Elektrische Heckfenster |
| 11 | Elektrische Heckfenster |
| 12 | ABS / ESC |
| 13 | Elektrisches Beifahrerfenster |
| 14 | Scheibenwischer Frontscheibe |
| 15 | Beheizte Außenspiegel |
| 16 | Radio |
| 17 | Steckdose Kofferraum |
| 18 | Steckdose Rücksitze |
| 19 | Zigarettenanzünder |
Über Renault Scenic (1996-2016)
Der Renault Scenic, der von 1996 bis 2016 produziert wurde, ist ein kompaktes Familienauto, das aufgrund seiner Geräumigkeit und Praktikabilität populär wurde. Dieses Modell war eines der ersten Fahrzeuge, das die Kategorie der kompakten MPVs (Multi-Purpose Vehicle) definierte. Der Renault Scenic bot verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren mit unterschiedlichen Hubräumen und Leistungen, was den Kunden die Wahl nach ihren Vorlieben und Bedürfnissen ermöglichte. Der Innenraum wurde mit Schwerpunkt auf Komfort und Variabilität gestaltet, was ihn zu einem idealen Fahrzeug für Familien machte. Im Laufe der Jahre wurde er mehrfach modernisiert, wodurch seine Sicherheits- und Technologieausstattung verbessert wurde.
Sicherungskastenbelegung Renault Scenic
Diese Seite zeigt die Sicherungskastenbelegung für den Renault Scenic, die für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten normalerweise im Bereich unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Unsere Diagramme zeigen deutlich die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Aufrechterhaltung der ordnungsgemäßen Funktion des Fahrzeugs, daher ist es wichtig, seine Konfiguration und Funktionen zu kennen.
