Audi TT FV/8S (2015-2020) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Audi TT FV/8S (2015–2020), erhalten Informationen zur Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi TT FV/8S (2015-2020) – Sicherungskastendiagramm
Baujahr: 2015, 2016, 2017, 2018, 2019, 2020.
Position des Sicherungskastens

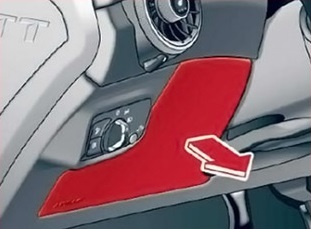

Fahrgastraum
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

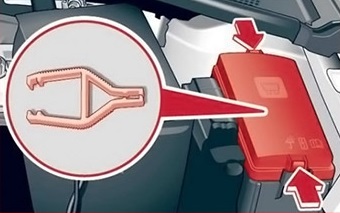

Motorraum
Sicherungskastendiagramme

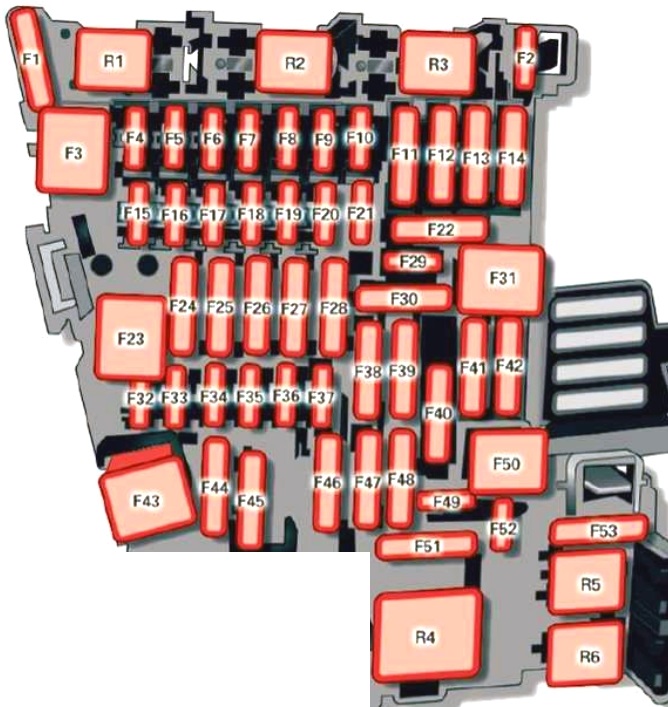

Sicherungskasten im Fahrgastraum
Sicherungsbelegung im Armaturenbrett
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| F1 | 2016-2018:
Leistungsregelmodul (Roadster); 2019: Nicht verwendet. |
| F2 | 2016-2018:
Leistungsregelmodul (Roadster); 2019: Nicht verwendet. |
| F3 | 2016-2018:
ESC-Steuermodul; 2019: Nicht verwendet. |
| F4 | Zentralprozessor (MIB-2) |
| F5 | Gateway (Diagnose) |
| F6 | 2016-2017:
Diebstahlwarnanlage; 2018-2019: Schalthebel (Automatikgetriebe). |
| F7 | 2016-2017:
Klimaanlage; Schalthebel (Automatikgetriebe); Standheizung; Relais Heckscheibenheizung; 2018-2019: Klimaanlagensteuerung; Heckscheibenentfeuchter; Reifendrucküberwachung. |
| F8 | 2016-2017:
Diagnose; Schalter elektrische Parkbremse; Lichtschalter; Regen- und Lichtsensor; Innenbeleuchtung; 2018-2019: Schalter elektromechanische Parkbremse; Lichtschalter; Regen- und Lichtsensor; Innenbeleuchtung; Diagnosestecker; Dachelektronik. |
| F9 | Lenksäulenschaltermodul |
| F10 | 2016-2018:
Anzeige; 2019: Fahrzeugposition. |
| F11 | 2016-2018:
Haldex-Kupplung; 2019: Allradantriebskupplung; Steuermodul des elektrischen Systems des Fahrzeugs auf der linken Seite |
| F12 | MMI-Bereich (Infotainment-Komponenten) |
| F13 | 2016-2018:
Modul für adaptive Ventilsteuerung; 2019: Nicht verwendet. |
| F14 | Klimaanlagenlüfter |
| F15 | Elektronische Lenksäulenverriegelung |
| F 16 | MMI-Komponenten;
Sicherheitsgurtmikrofon (Roadster). |
| F17 | Instrumententafel |
| F18 | Rückfahrkamera |
| F19 | Steuermodul des Komfortschlüsselsystems |
| F20 | Leistungsverstellung des Lordosenstützensystems |
| F22 | Obere Kabinenheizung (Nacken) auf der Beifahrerseite (Roadster) |
| F23 | 2016-2017:
Außenbeleuchtung rechts; Bordcomputer (rechts); 2018-2019: Nicht verwendet. |
| F24 | 2016-2017:
Nicht verwendet; 2018-2019: Steuermodul des elektrischen Systems des Fahrzeugs auf der rechten Seite. |
| Nr | Beschreibung |
|---|---|
| F25 | Seitentür/Fahrertür (z.B. elektrische Fensterheber) |
| F26 | Sitzheizung |
| F27 | 2016-2017:
Nicht verwendet; 2018: Steuermodul des elektrischen Systems des Fahrzeugs. |
| F28 | AMI High Media Port |
| F29 | 2016-2017:
Bordcomputer; 2018: Steuermodul des elektrischen Systems des Fahrzeugs. |
| F31 | 2016-2017:
Bordcomputer auf der linken Seite; 2018: Steuermodul des elektrischen Systems des Fahrzeugs auf der linken Seite; 2019: Nicht verwendet |
| F32 | Fahrerassistenzsysteme |
| F33 | Airbag |
| F34 | 2016-2018:
Steckdosenrelais; Interner Sound; Rückfahrlichtschalter; Temperatursensor; Ölstandsensor; 2019: Steckdose, interner Sound; Rücklichtschalter; Temperatursensor; Ölstandsensor; Nackenheizung; Garagentoröffnungsmechanismus. |
| F35 | 2016-2018:
Diagnose; Scheinwerfer-Durchflussregelsystem; Luftqualitätssensor; Automatisch abblendender Spiegel; 2019: Diagnose; Scheinwerfer-Durchflussregelung; Luftqualitätssensor; Automatisch abblendender Spiegel; Schaltermodul der zentralen Instrumententafel. |
| F36 | Rechtes Abbiegelicht / Rechter LED-Projektor |
| F37 | Linkes Abbiegelicht / Linker LED-Projektor |
| F38 | Motorsteuergerät, ESC-Steuergerät |
| F39 | Seitentür/Beifahrertür vorne (z.B. elektrische Fensterheber) |
| F40 | Zigarettenanzünder, Steckdosen |
| F41 | 2016-2018:
SCR-Relais und Dosiereinheit; 2019: Kraftstofftankdiagnose. |
| F42 | Zentralverriegelungsbereich |
| F43 | 2016-2018:
Bordcomputer; 2019: Nicht verwendet. |
| F44 | 2016-2017:
Nicht verwendet; 2018-2019: Steuermodul der Allradantriebskupplung. |
| F45 | Elektrisch verstellbarer Fahrersitz |
| F46 | Obere Kabinenheizung auf der Fahrerseite (Roadster) |
| F49 | Starten, Kupplungssensor |
| F50 | 2016-2017:
ESC-Ventile; 2018-2019: Nicht verwendet. |
| F52 | 2016-2018:
Nicht verwendet; 2019: Steuermodul für die Fahrwerksregelung. |
| F53 | Heckscheibenentfeuchter |

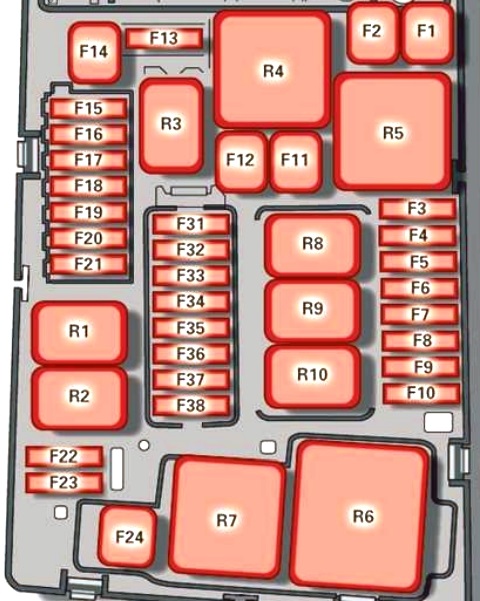

Sicherungskasten im Motorraum
Sicherungsbelegung im Motorraum
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| F1 | ESC-Steuermodul |
| F2 | ESC-Steuermodul |
| F3 | Motorsteuergerät |
| F4 | Motorkühlung;
Motorelemente; Relais Zusatzheizspule (1+2); Relais Sekundärlufteinspritzpumpe. |
| F5 | Motorelemente, Tanksystem |
| F6 | Bremslichtsensor |
| F7 | Motorelemente |
| F8 | Sauerstoffsensor |
| F9 | 2016-2018:
Motorelemente; Auspuffklappe; Zündzeitpunkt-Steuermodul; 2019: Motorelemente; Auspuffklappe. |
| F10 | Kraftstoffeinspritzdüsen;
Kraftstoffsteuermodul. |
| F11 | 2016-2018:
Zusatzheizung 2; 2019: Nicht verwendet. |
| F12 | 2016-2018:
Zusatzheizung 3; 2019: Nicht verwendet. |
| F13 | 2016-2018:
Steuermodul Automatikgetriebe; 2019: Getriebeölpumpe. |
| Nr | Beschreibung |
|---|---|
| F14 | 2016-2017:
Nicht verwendet; 2018-2019: Zündung (5 Zylinder). |
| F15 | Hupe |
| F 16 | Zündspule |
| F17 | 2016-2018:
ESC-Steuermodul; Motorsteuergerät; 2019: Leer. |
| F18 | 2016-2018:
Klemme 30 (Referenzspannung); 2019: Diagnoseschnittstelle; Batterieüberwachung; Antenne für Garagentoröffnung |
| F19 | Scheibenwischer |
| F20 | 2016-2018:
Hupe; 2019: Diebstahlwarnanlage |
| F21 | 2016-2018:
Nicht verwendet; 2019: Steuermodul Automatikgetriebe. |
| F22 | Diagnose Klemme 50 |
| F23 | Starten |
| F24 | Zusatzheizung 1 |
| F31 | 2016-2017:
Nicht verwendet; 2018-2019: Motorelemente (5 Zylinder). |
| F32 | 2016-2018:
LED-Scheinwerfer; 2019: Nicht verwendet. |
| F33 | 2016-2017:
Nicht verwendet; 2018: Getriebeölpumpe; 2019: Nicht verwendet. |
